ثريد ملخص عن أبرز أشتراطات #كود_البناء_السعودي كود الكهرباء SBC-401 في تصميم الكهرباء
أجتهدت لايصال المعلومة لكم
دوركم النشر والتوعية والمشاركة
لكم مهندس /ة أو مصمم/هـ
ركز في ملخص هذا الأشتراطات وراجع النموذج الاسترشادي للمخططات الهندسية أذا حاب تتعلم وتستفيد أكثر
أجتهدت لايصال المعلومة لكم
دوركم النشر والتوعية والمشاركة
لكم مهندس /ة أو مصمم/هـ
ركز في ملخص هذا الأشتراطات وراجع النموذج الاسترشادي للمخططات الهندسية أذا حاب تتعلم وتستفيد أكثر
أقوم بشكل دائما في تلخيص متطلبات وأشتراطات #كود_البناء_السعودي في سنابي
والأجابة على بعض الاسئلة
t.snapchat.com
والأجابة على بعض الاسئلة
t.snapchat.com
أنتبه 🔥
تعتبر التمديدات والتركيبات الكهربائية الخاطئة واحدة من أبرز مسببات الحرائق التي أثقلت كاهل الوطن والمواطن نتيجة لضخامة حجم الخسائر المادية والبشرية ، لذا فـلا غرابة لهذا النوع من الحرائق أن يتصدر قائمة سجلات و تقارير الدفاع المدني ،
نبدأ في الاشتراطات ✅
تعتبر التمديدات والتركيبات الكهربائية الخاطئة واحدة من أبرز مسببات الحرائق التي أثقلت كاهل الوطن والمواطن نتيجة لضخامة حجم الخسائر المادية والبشرية ، لذا فـلا غرابة لهذا النوع من الحرائق أن يتصدر قائمة سجلات و تقارير الدفاع المدني ،
نبدأ في الاشتراطات ✅

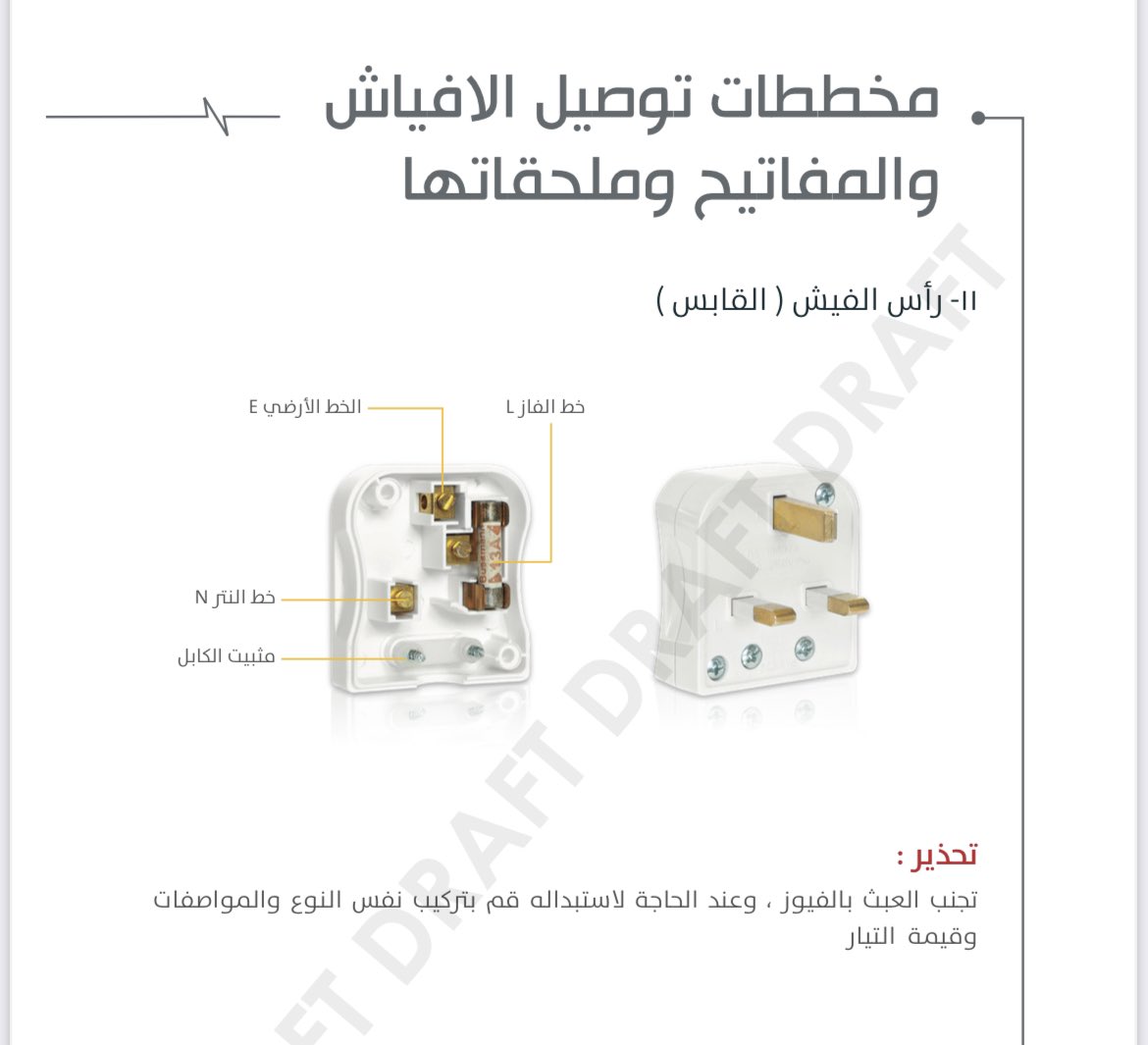

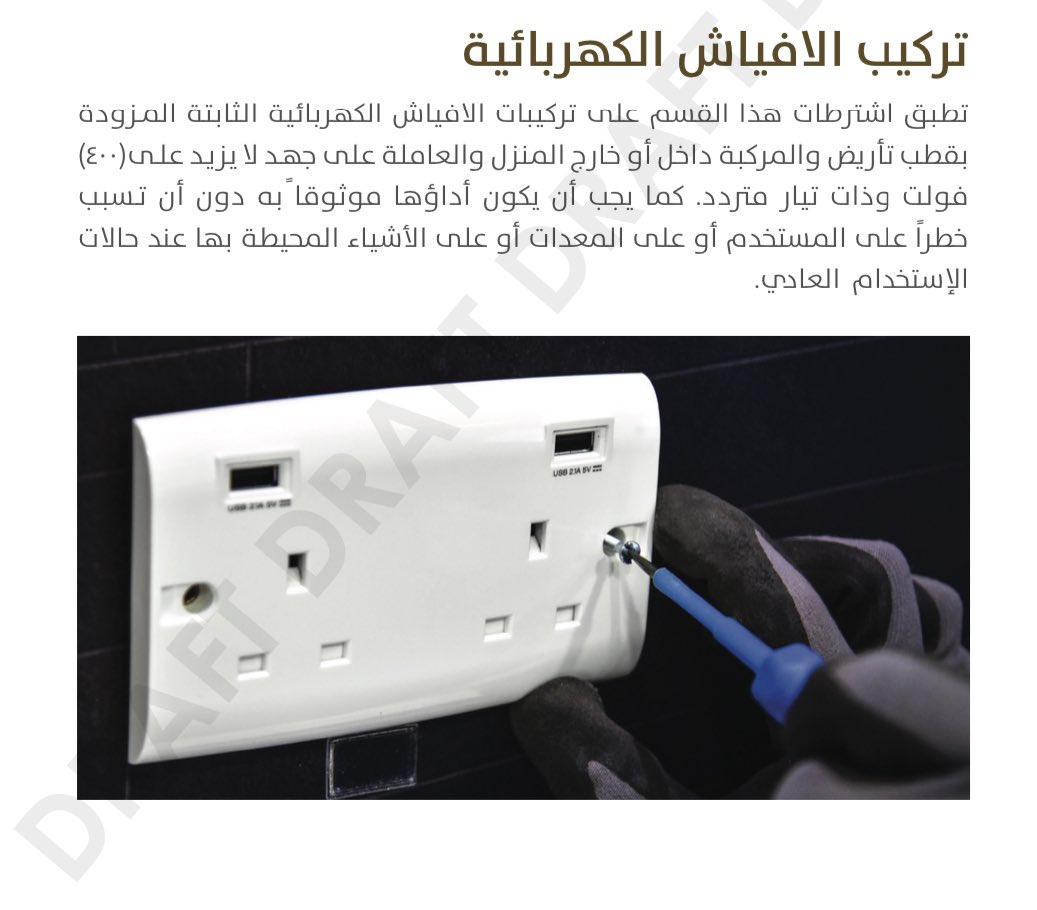

أشتراطات الافياش
يجب ان تكون كل الدوائر الكهربائية للمقابس محمية ضد التيار الزائد ويجب توصيل الخط الأرضي لجميع الافياش الكهربائية.

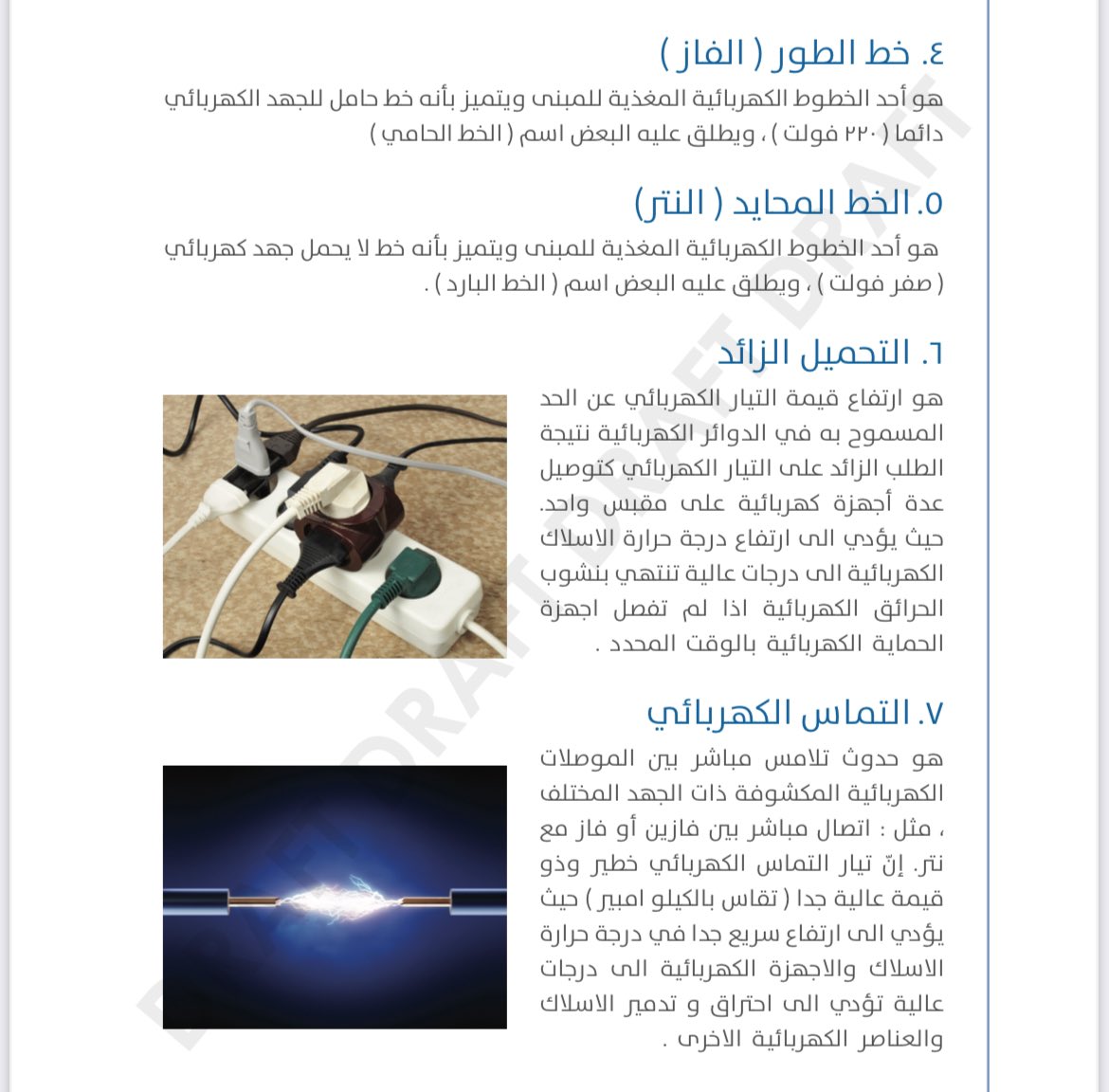

🔴 بعض المصلحات العامة
يجب ان تكون كل الدوائر الكهربائية للمقابس محمية ضد التيار الزائد ويجب توصيل الخط الأرضي لجميع الافياش الكهربائية.
🔴 بعض المصلحات العامة
يجب ان تكون المقابس 230 فولت / 13 امبير .

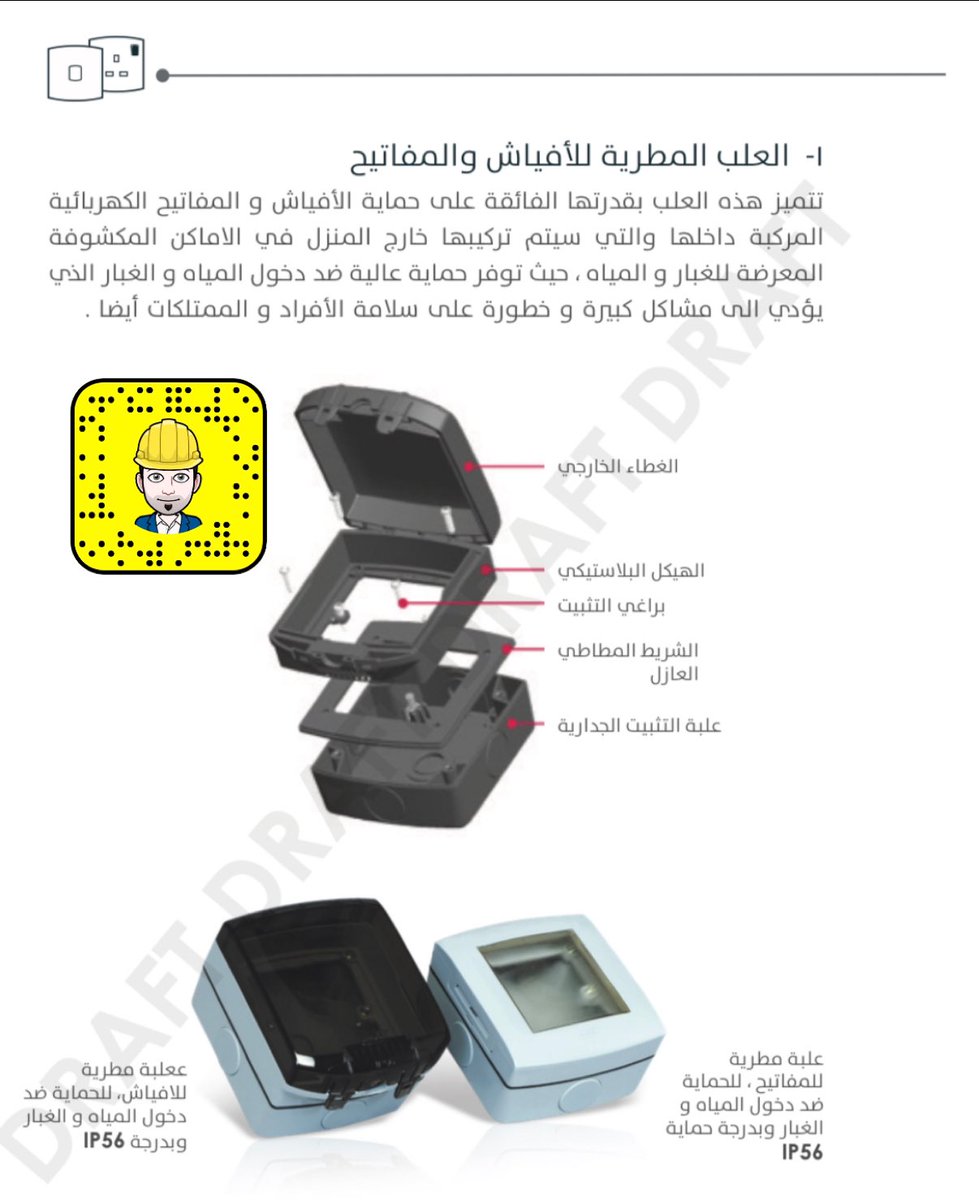

يوصى ان تكون فتحات المقابس مزودة بغوالق ويجب أن تكون بغوالق ببعض المناطق.
مصدر الطاقة
يجب أن تتوافق إمدادات الطاقة للتركيبات الكهربائية لمنافذ المقابس في المباني السكنية مع مواصفة 1899 SASO ثلاثية الطور 230 / 400 60 هرتز .
يوصى ان تكون فتحات المقابس مزودة بغوالق ويجب أن تكون بغوالق ببعض المناطق.
مصدر الطاقة
يجب أن تتوافق إمدادات الطاقة للتركيبات الكهربائية لمنافذ المقابس في المباني السكنية مع مواصفة 1899 SASO ثلاثية الطور 230 / 400 60 هرتز .

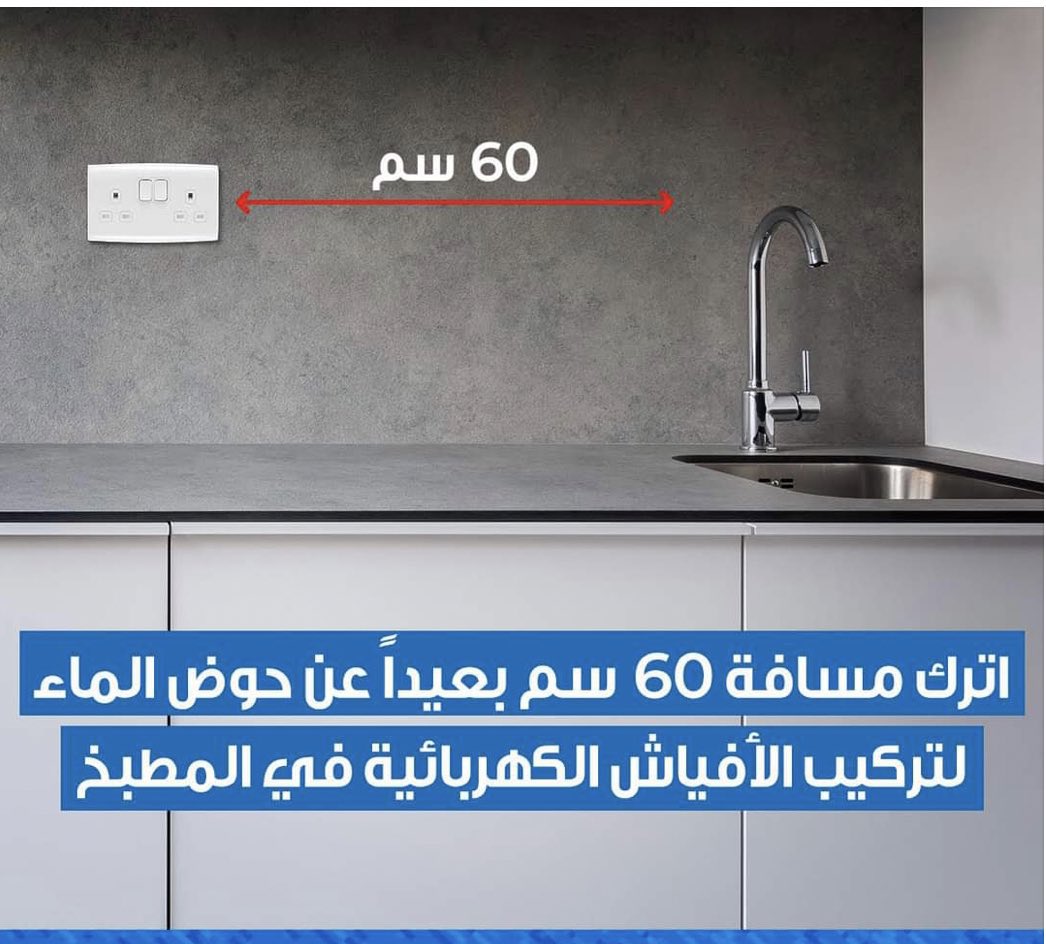

يجب تركيب مخرج المقبس على مسافة لا تقل عن 60 سم افقيا من أي حوض كالحوض المطبخ مثلا لتفادي المخاطر الكهربائية.
يجب ان تكون المقابس المثبتة بالأرض بدرجة حماية على الأقل IP24
يجب ان تكون المقابس المثبتة بالأرض بدرجة حماية على الأقل IP24

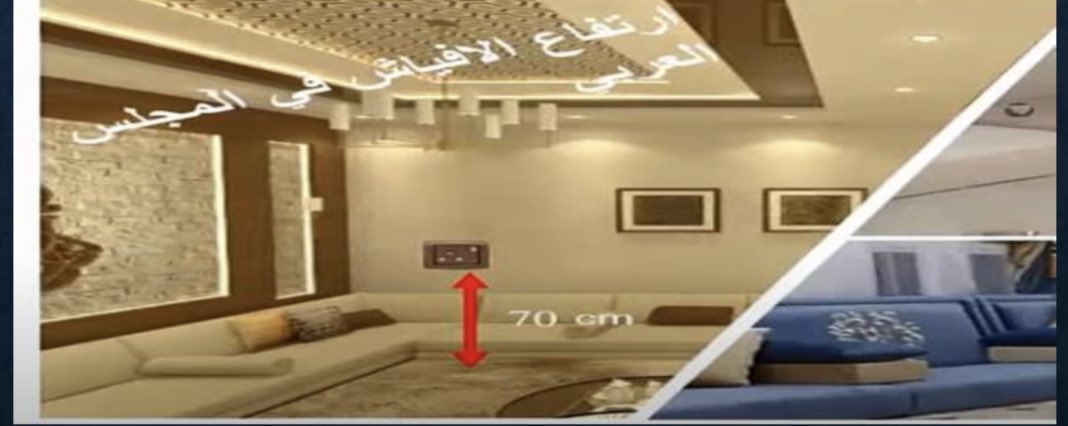

في المجالس العربية ، لا يقل ارتفاع المقابس عن 70 سم من الأرضية كاملة التشطيب
يجب تركيب المقابس الخارجية على ارتفاع لا يقل عن 100 سم من فوق سطح الأرض .
يجب تركيب المقابس الخارجية على ارتفاع لا يقل عن 100 سم من فوق سطح الأرض .
يجب عدم تركيب المقابس فوق أجهزة الطهي على مسافة لا تقل عن 60 سم افقيا من جهز الطهي .
تركب منافذ التوصيل في المطبخ على ارتفاع 300 مم فوق سطح العمل (طاولة العمل) كحد أدنى للارتفاع.
تركب منافذ التوصيل في المطبخ على ارتفاع 300 مم فوق سطح العمل (طاولة العمل) كحد أدنى للارتفاع.

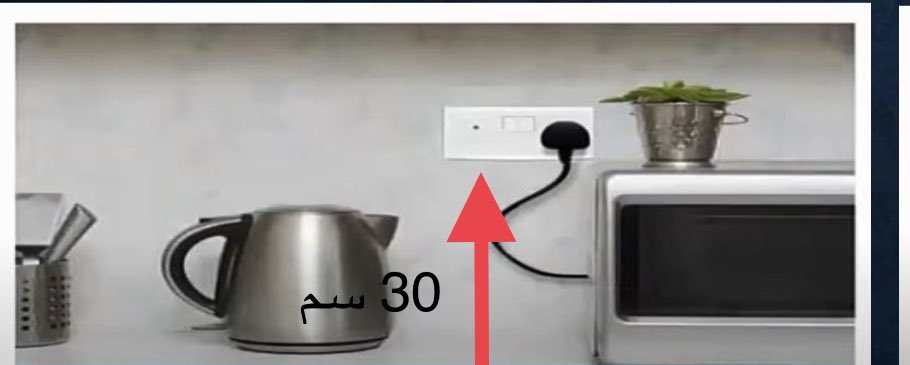

لا يقل ارتفاع المقابس عن 30 سم من سطح طاولة العمل في المطابخ والا تقل عن 130 سم من مستوى الأرض كاملة التشطيب ( البلاط ) .

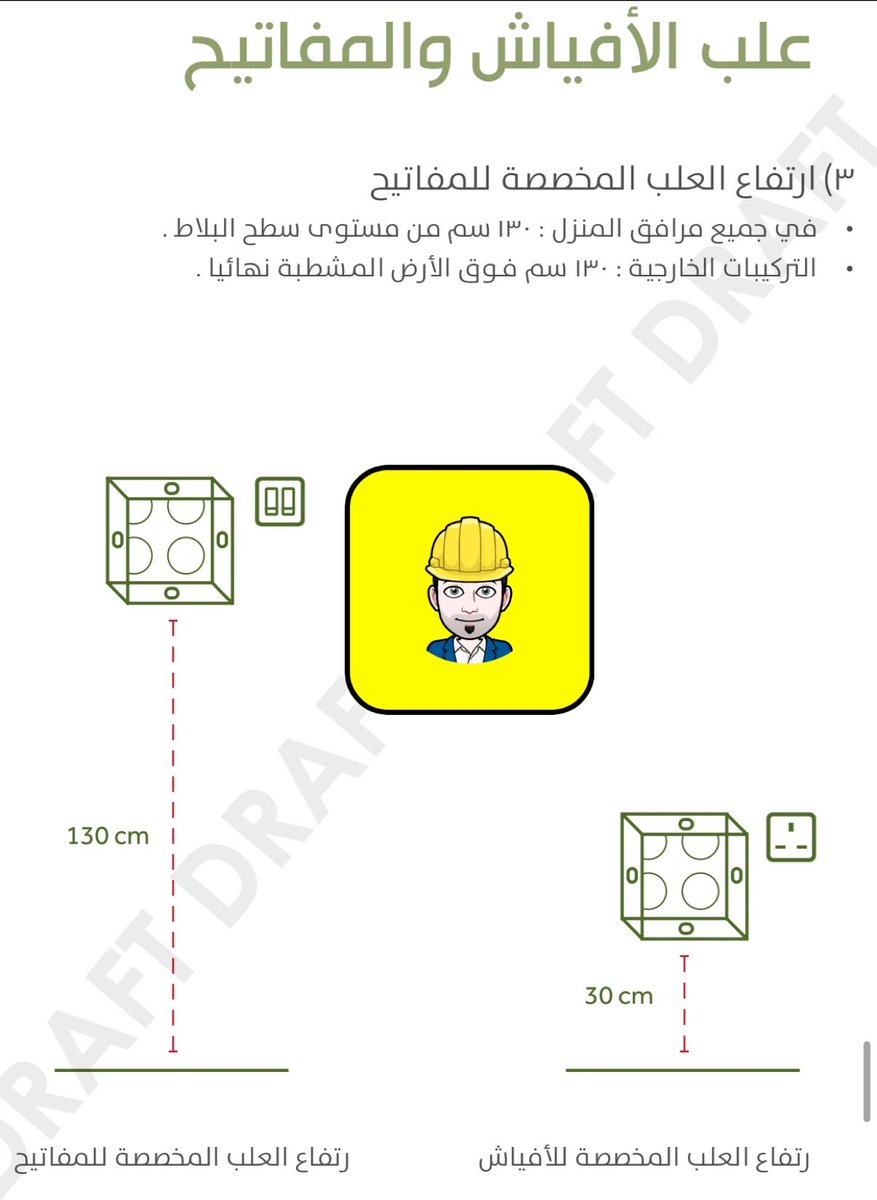

يجب الا يقل ارتفاع المقبس عن 30 سم من الأرضية كاملة التشطيب في الغرف العادية ( ليست المطابخ والحمامات )
يجب الا يقل ارتفاع المقبس عن 30 سم من الأرضية كاملة التشطيب في الغرف العادية ( ليست المطابخ والحمامات )
يجب أن تكون المخارج في المطبخ من النوع المغلق ويجب توصيلها بدائرتها الفردية من لوحة التوزيع باستخدام سلك نحاسي لا يقل عن 4 مم 2 لجميع الموصلات الحية والأرضية.
🔴أقراء الاشتراطات الأفياش الكهربائية
🔴أقراء الاشتراطات الأفياش الكهربائية
يجب الا يزيد المقابس عن 8 لكل دائرة .

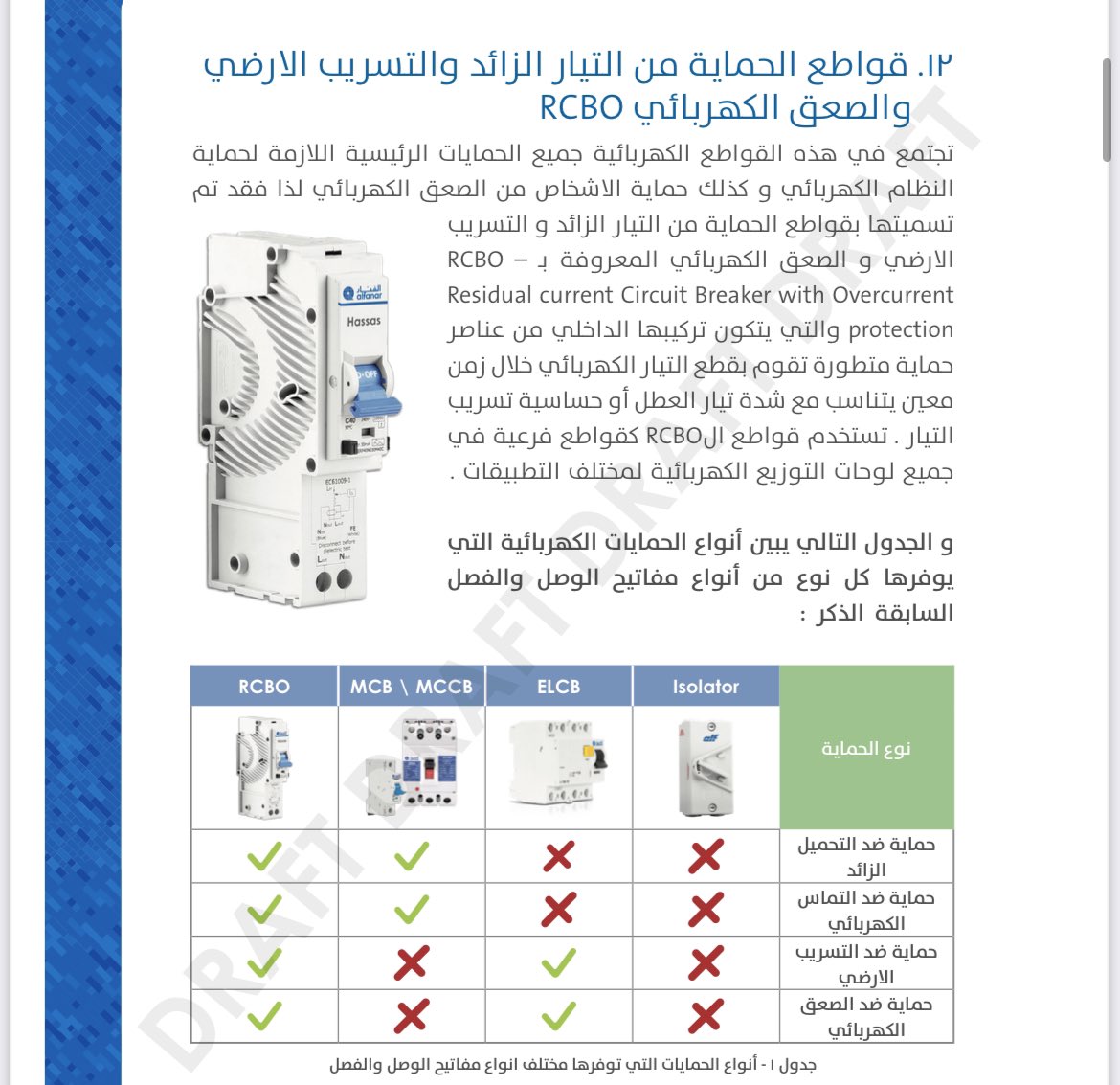

يجب تزويد جميع المقابس الكهربائية بحماية من التسريب الارضي RCD بحساسية لا تزيد على 30 ملي امبير للمقابس اقل من 20 امبير في الأماكن الرطبة والخارجية .
يجب تزويد جميع المقابس الكهربائية بحماية من التسريب الارضي RCD بحساسية لا تزيد على 30 ملي امبير للمقابس اقل من 20 امبير في الأماكن الرطبة والخارجية .
🔴اشتراطات الكيبل والموصل
يجب استخدام الموصلات النحاسية فقط .
يجب الا تقل مساحة المقطع العرضي للسلك عن 2.5 مم 2 .
يجب استخدام الموصلات النحاسية فقط .
يجب الا تقل مساحة المقطع العرضي للسلك عن 2.5 مم 2 .
يجب الا تقل مساحة المقطع العرضي للأسلاك عن 4 مم 2 لجميع الوصلات الحية والارضية في المطابخ .
يجب ان تكون المقابس من النوع المغلق في المطابخ والحمامات .

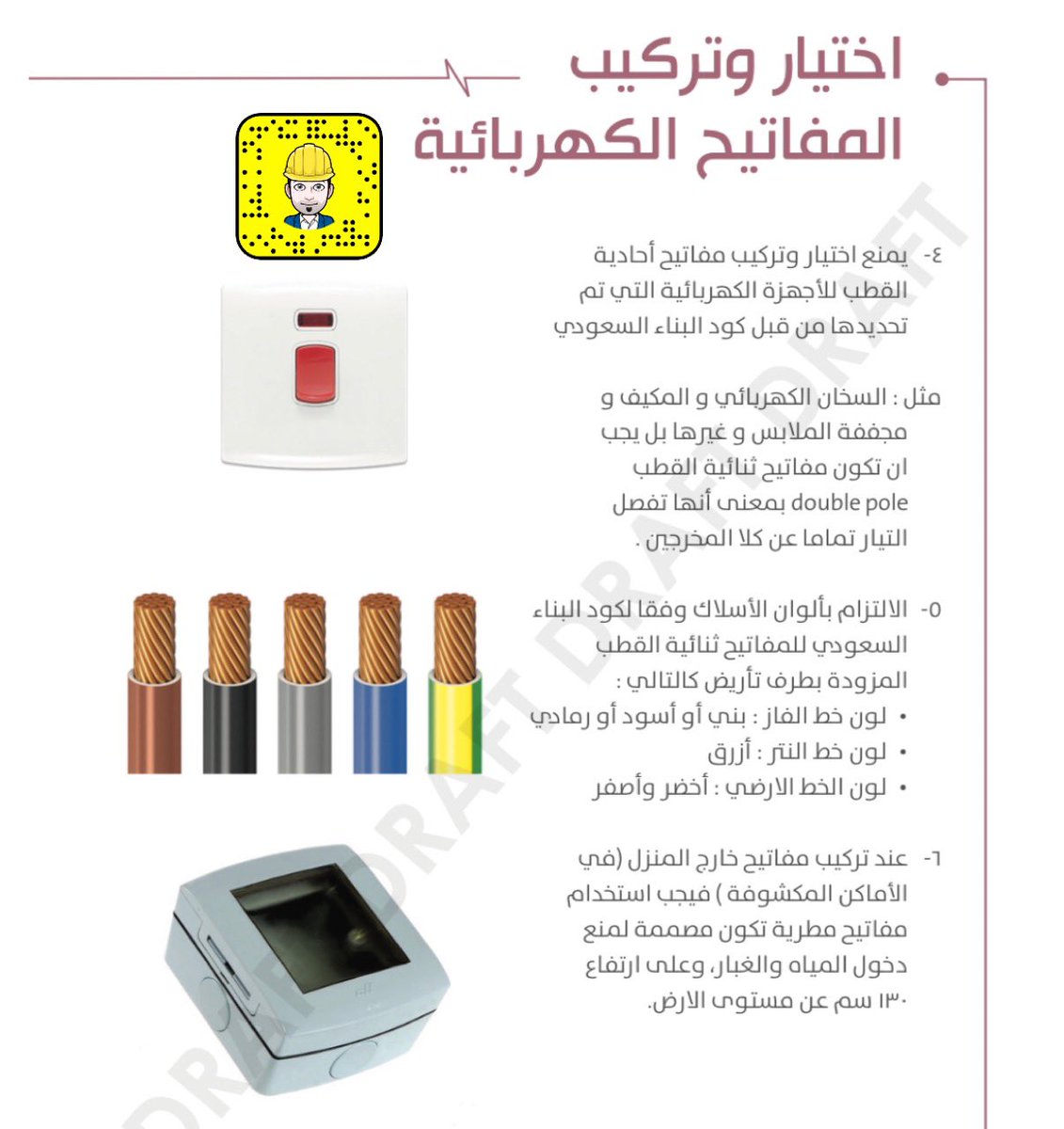

🔴أقراء عن اختيارات المفاتيح الكهربائية وانواعها والوان الاسلاك
يجب ان تكون المقابس من النوع المغلق في المطابخ والحمامات .
🔴أقراء عن اختيارات المفاتيح الكهربائية وانواعها والوان الاسلاك

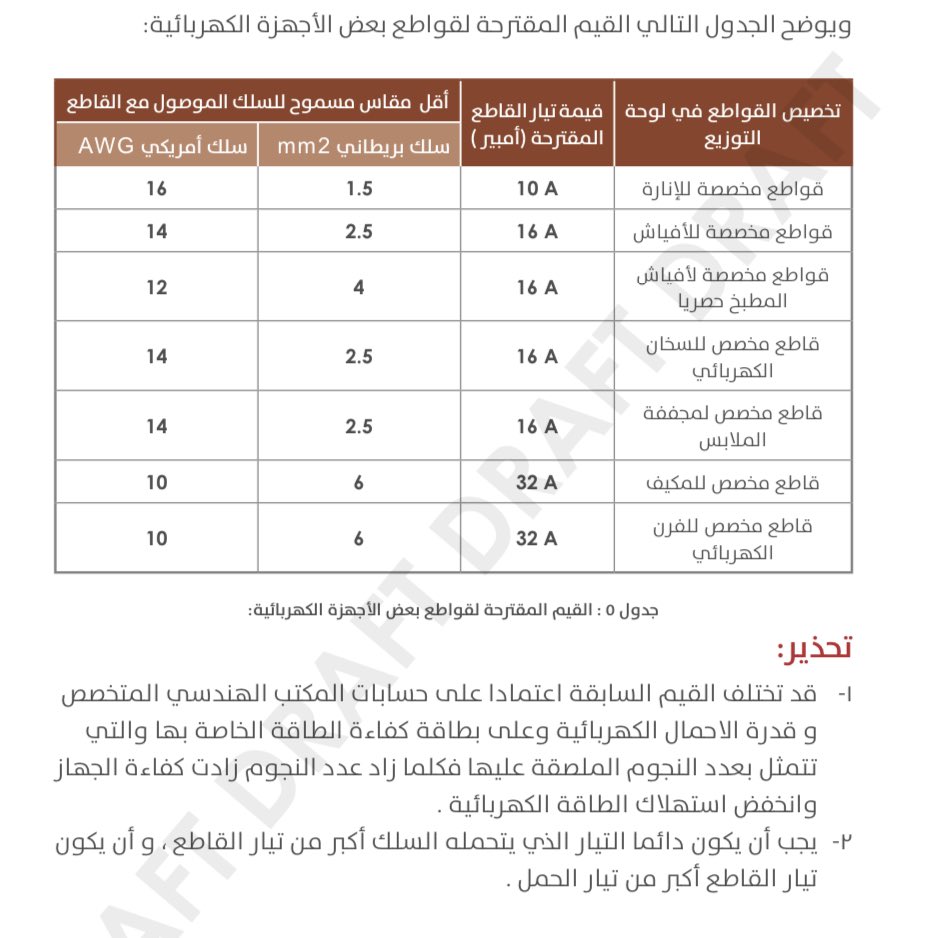

يجب أن يكون العمل وفق مخطط الكهرباء المعتمد من المكتب الهندسي المصمم وفيه توزيع واضح للقواطع
وهذا مثال
وهذا مثال
