🔴مخطط إيشيكاوا
أو مخطط السبب و الأثر أو مخطط عظم السمكة
هو عبارة عن مجسم بياني أول من استخدمه هو العالم الياباني كارو ايشيكاوا في الستينات لذا سمي بأسمه.
أو مخطط السبب و الأثر أو مخطط عظم السمكة
هو عبارة عن مجسم بياني أول من استخدمه هو العالم الياباني كارو ايشيكاوا في الستينات لذا سمي بأسمه.
كما يطلق عليه مخطط «السبب و الأثر» ( cause & effect ) لأنه يستعمل لحصر كافة الأسباب المحتملة، لأثر ( مشكلة ) معين ولإيجاد العلاقة بين الأثر و أسبابه. وبسبب شكل المخطط الذي يشبه الهيكل العظمي للسمكة اكتسب اسم مخطط عظم السمكة.
يمكن استخدام هذه الأداة من قبل فرد أو جماعة ( استخدامه من قبل جماعة أكثر فعالية ). عادة يتم رسم المخطط من قبل قائد الجماعة الذي يحدد المشكلة الرئيسية قيد الدراسة، ثم يطلب المساعدة من الأفراد لوضع الأسباب الرئيسية و المتفرعة عنها وهكذا يمكن ملء المخطط.
وما أن يكتمل تكوين المخطط حتى تبدأ النقاشات في المجموعة من أجل تحديد أساس المشكلة الأكثر تأثيرا و القابل للحل. الأسباب المختارة تعلم بدوائر لتحديد ما يجب عمله بعد ذلك.
يظهر العيب على شكل رأس السمكة باتجاه اليمين، وتمتد الأسباب إلى اليسار مثل عظام السمك ؛ تتفرع الأضلاع من العمود الفقري لأسباب رئيسية، مع وجود فروع فرعية للأسباب الجذرية، إلى العديد من المستويات المطلوبة.
من خلال استخدام أداة تحليل السبب الجذري في جلسات للعصف الذهني يتم تتبع كل سبب محتمل للعثور على السبب الجذري، غالبًا باستخدام تقنية 5Whys.
خطوات بناء المخطط :
نرسم مخطط هيكل السمكة، بواسطة رسم خط أفقي (العمود الفقري المركزي للسمكة) بالقرب من مركز الصفحة ونرسم رأس السمكة بشكل مثلث أو دائرة.
نسجل المشكلة الرئيسة/القضية أو هدف ما في رأس السمكة.
نرسم مخطط هيكل السمكة، بواسطة رسم خط أفقي (العمود الفقري المركزي للسمكة) بالقرب من مركز الصفحة ونرسم رأس السمكة بشكل مثلث أو دائرة.
نسجل المشكلة الرئيسة/القضية أو هدف ما في رأس السمكة.
نقوم بجمع المعلومات من المشاركين عن الجوانب الرئيسة للعمود الفقري للسمكة، ونرسم خطوطا قبالة العمود الفقري المركزي. نسجل العناصر الرئيسة التي تؤثر في هذه المشكلة في مكانها بحسب التخطيط.
يتم إستخراج كل المشاكل التي قد تكون سببا في كل عنصر كما يمكن إخراج عناصر فرعية من كل عنصر رئيس. وهكذا نحدد الأسباب الفرعية للأسباب الرئيسة للمشكلة على فروع العمود الفقري للسمكة .
بعد ذلك نقوم بحذف الأسباب/العناصر الفرعية والرئيسة التي نقرر بأنها ليست سببا حقيقيا في هذه المشكلة.
بعد ذلك نقوم بحذف الأسباب/العناصر الفرعية والرئيسة التي نقرر بأنها ليست سببا حقيقيا في هذه المشكلة.
وبعد أن نقوم بشطب كل الأسباب غير المرتبطة حقيقة أو غير المسببة للمشكلة/أو للوصول إلى الهدف، عندها سيتضح لنا حقيقة بقية المسببات للمشكلة الرئيسة.
نقوم بوضع خطة لمعالجة وحلّ المشكلة/القضية (أو لتحقيق الهدف) من خلال تعرفنا على الأسباب الحقيقية وبتدريج تأثيرها الحقيقي على المشكلة.
نقوم بوضع خطة لمعالجة وحلّ المشكلة/القضية (أو لتحقيق الهدف) من خلال تعرفنا على الأسباب الحقيقية وبتدريج تأثيرها الحقيقي على المشكلة.
ملاحظة: كلما تدربنا على استخدام هذا الأسلوب سنجده أسهل وعملي بحيث يساعدنا على الوصول إلى الأسباب الحقيقية في وقت قصير. كذلك فإنه يفيد في تنظيم التفكير حيث أن كل الأسباب مدونة وما يتم استبعاده (بعد شطبه من المخطط) لا يتم الرجوع إليه مثلما يحدث في المناقشات الشفهية.

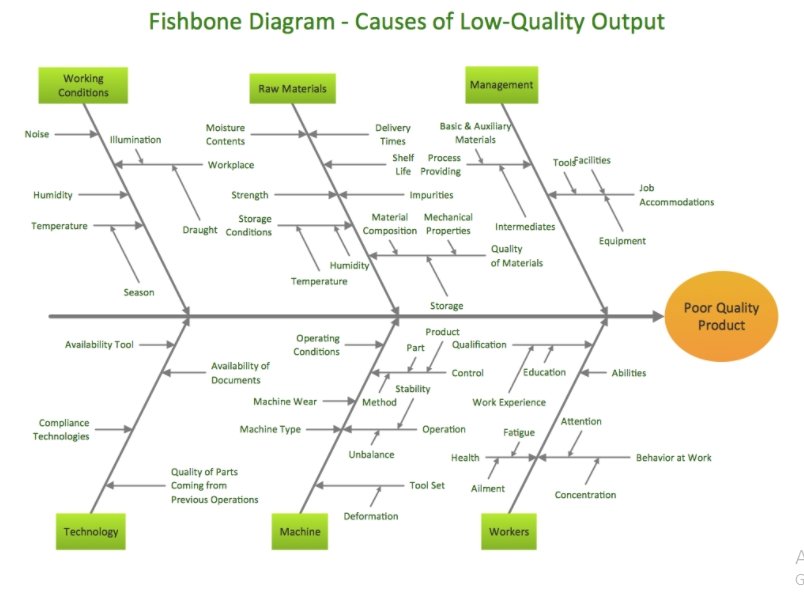

مثال لتحليل أسباب رداءة جودة منتج ما 👇
