سوف نضع سلسله من التغريدات في أساسيات #الشبكات بحيث نكون بنية تحتيه لشبكات #informationtechnology مثالية وذات #Security عالي

سوف نتحدث عن التالي :-
1- مقدمه عن #الشبكات والأجهزة المتعلقه بها
2- الكابلات الثنائية
3- أدوات #تركيب و فحص الكابلات والوصلات الطرفية
4-كيفية عمل وصلات الشبكة الطرفية
5-كابلات الألياف الضوئية
6-أدوات الألياف الضوئية
7-كبائن توزيع الشبكة
8-مسارات وتمديدات للكابلات الشبكة

9-غرف توزيع #الشبكة
10-مخطط الشبكة
11- أنواع موزعات وبعض أجهزة الشبكة
12- محولات توصيل للكابلات الالياف الضوئية
13- خاصية جمع الموزعات (Switch Staking)
14- وحدة لإمداد الطاقة (UPS)
15- الترقيم
16- إصلاح الأعطال

مكونات البنية التحتية #للشبكات:
• تتكون البنية التحتية للشبكات من عدة أجهزة وكابلات مختلفة، منها:
１ - الكابلات الاتصالات
２ - الأجهزة اللاسلكية (Wireless)
３ - أجهزة التوزيع الشبكة (Switches)
４ - أجهزة توجيه الشبكات (Routers

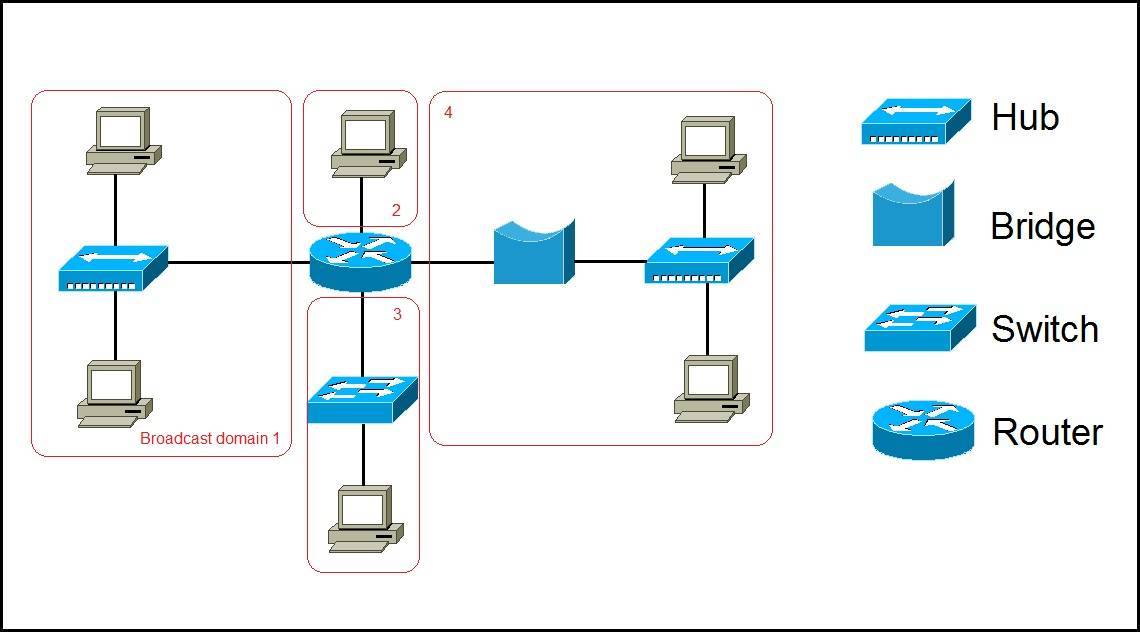

: ماهو الفرق بين أجهزه Hub، Bridge، Switch، Router
شرح واضح قام به المهندس خالد ابو ابراهيم @khaliidvip

بعض الخدمات المقدمه بواسطة الشبكة:
•#الانترنت
•#ايميل
•المواقع الألكترونية الخاصة
•الشبكة اللاسلكية
•الشبكة الافتراضية الخاصة VPN
•المكالمات الصوتية والمرئية عبر ال IP
•الطابعات
•نظام البصمة
•نظام الكاميرات
•برامج إدارة ومراقبة الشبكة وأجهزة #User
حسب موقع تقديم الخدمه

2-الكابلات الثنائية
يستخدم هذا النوع من الكابلات لتوصيل الأجهزة الطرفية أو أجهزة المستخدمين الى موزعات الشبكة.
-أنواع الكابلات

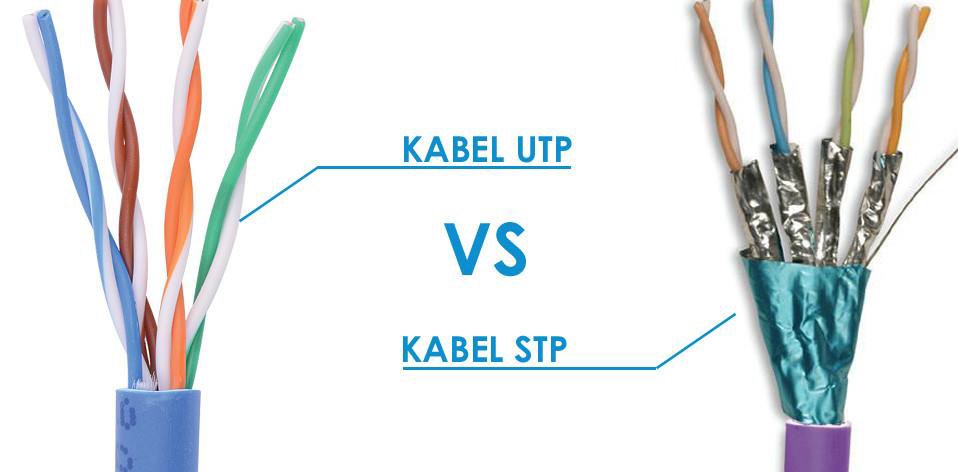

•UTP غير معزولة.
•STP معزولة–تتميز على UTP أقل عرضة للتداخل الكهرومغناطيسي، دعم إرسال لمسافات أبعد.
- تدعم هذه الكابلات ارسال بيانات الى مسافة 100 متر

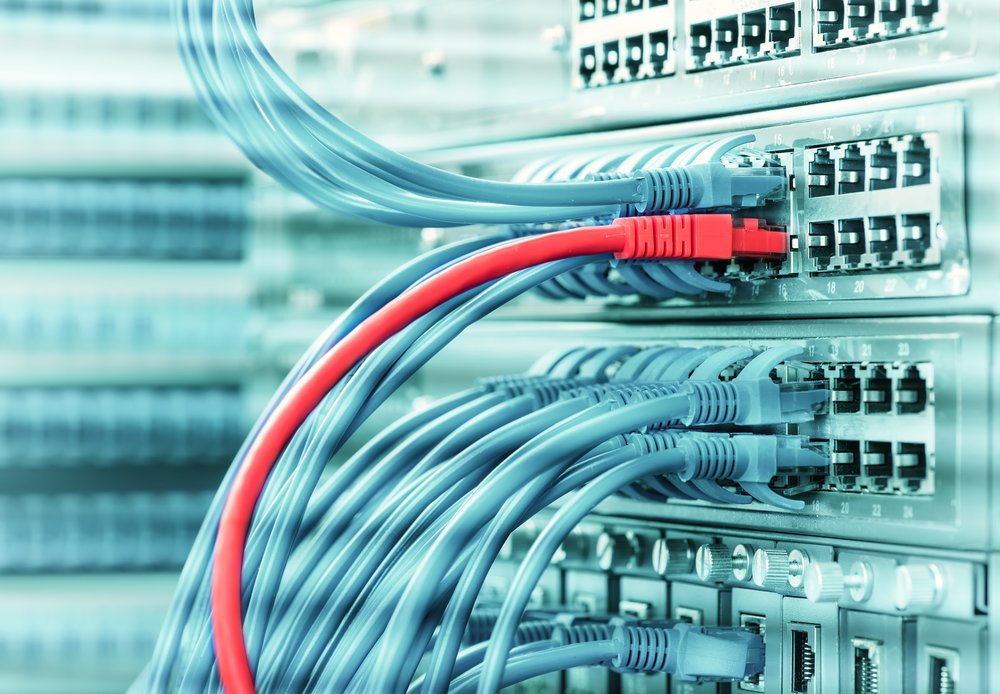

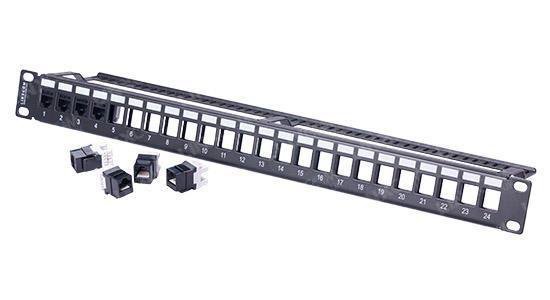

- لوحة التوصيل (UTP Patch Panel) :
• يتم تجميع الكابلات الثنائية المجدولة في لوحة التوصيل (UTP Patch Panel) في كابينة الشبكة .

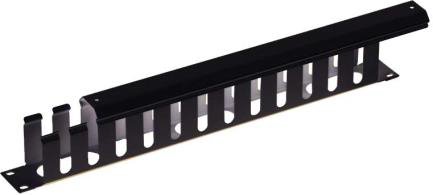

- منظم الكابلات الثنائية المجدولة والألياف الضوئية (Cable Manager) .

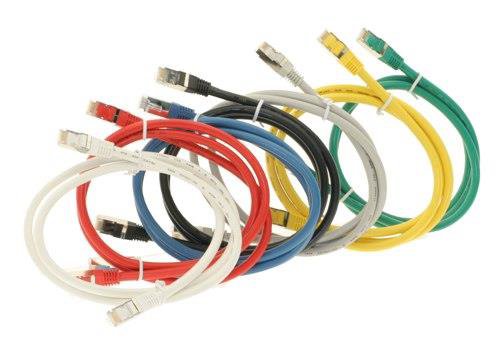

- وصلات كوابل الشبكة للأجهزة الطرفية ولوحات التوصيل:
• هي وصلات (UTP Patch Cord) يتم من خلالها الربط بين موزع الشبكي ولوحة التوصيل (UTP Patch Panel) وأيضا بين النقاط الشبكة والأجهزة
الطرفية او المستخدمين.

- أنواع الوصلات الطرفية:

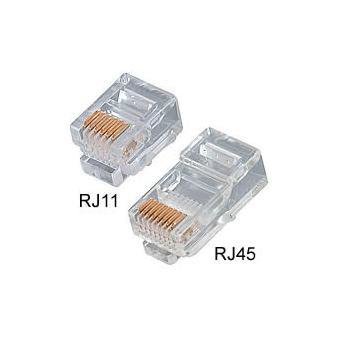

• RJ-11 – توصيل أجهزة الفاكس بالشبكة.
• RJ-45 – للتوصيل بين الأجهزة الطرفية والنقاط الشبكة، و بين لوحة التوصيل و الموزع الشبكي.
• RJ-45 Module – للتوصيل بين لوحة التوصيل و النقاط الشبكة.

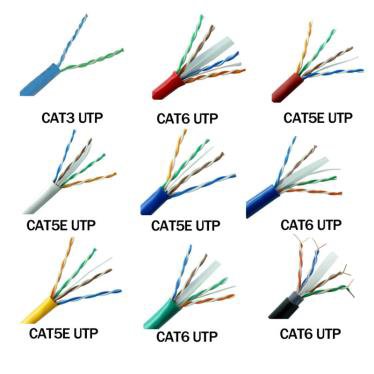

الفئات والسرعات
•CAT1لنقل الصوت فقط
•CAT2لنقل البيانات بسرعة4Mbps
•CAT3لـ البيانات بسرعة10Mbps
•CAT4لـ البيانات بسرعة16Mbps
•CAT5لـ البيانات بسرعة100Mbps
•CAT5eلـ البيانات بسرعة1Gbps
•CAT6لـ البيانات بسرعة1Gbps
•CAT6aلـ البيانات بسرعة10Gbps
•CAT7لـ البيانات بسرعة 10Gbps

3-أدوات تركيب وفحص الكابلات والوصلات الطرفية
• نزع العزل عن الكبل – Stripper

• القطاعة – (Cutter) لقطع كوابل النحاسية.

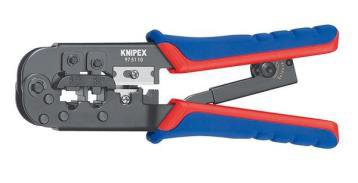

• أداة الكبس – (Crimping Tool) لكبس وصلات الطرفية RJ-11, RJ-45 .

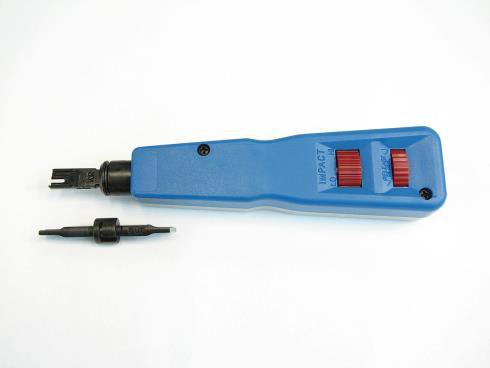

• أداة التثبيت – (Punching Tool) للكابلات الثنائية المجدولة في Rj-45 Module وقطع الجزء الزائد من الأزواج الملتوية.

- أدوات فحص وتتبع الكابلات الثنائية المجدولة:

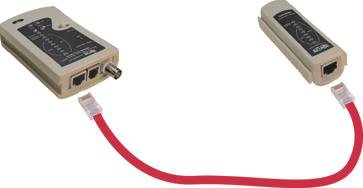

• UTP Cable Tester يقوم بفحص الأزواج الملتوية الموجودة داخل كبل ال UTP ، هو عبارة عن قطعتين، يتم توصيل أطراف الكابل واختبار سلامة الإرسال.

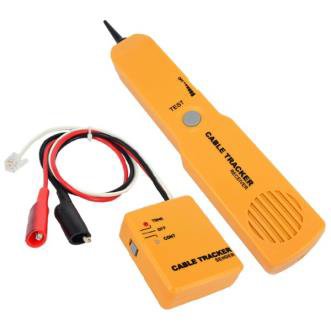

• أداة تتبع الكابلات – (Cable Tracer) يقوم بمساعدتك للبحث عن كبل ميعن في حالة عدم وجود الترقيم على النقطة، وهو عبارة عن قطعتين، يتم توصيل أحد
اطراف الكابل بأحد قطع الجهاز والأخرى يتم من خلالها البحث عن الكبل في الكابينة.

4-كيفية عمل وصلات الشبكة الطرفية

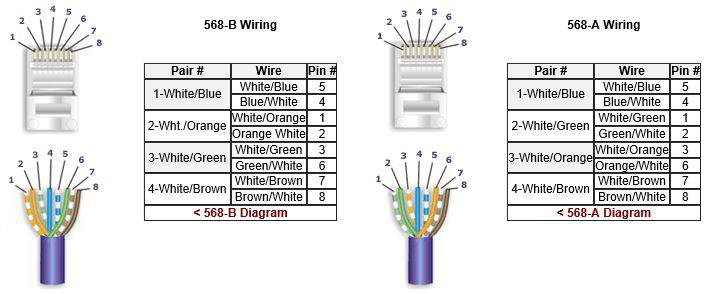

• طريقة الاولى Standard (B) ، هو عمل ترتيب (B) - كما هو في الصورة - عند كلا الطرفين الكبل.

• طريقة الثانيةStandard(A)،هوا عمل ترتيب(A)عند طرف الكبل الاول وترتيب(B)عند الطرف الثاني-كما هو في الصورة .
• تستخدم الطريقة(B)بين أجهزة مختلفة مثال:من السويتش الى أجهزة الطرفية او أجهزة #User
• تستخدم الطريقة (A) بين جهازين متشابهين مثال:من السويتش الى السويتش او من PCالى PC

• تستخدم الطريقة (B) بين أجهزة مختلفة مثال: من السويتش الى أجهزة الطرفية او أجهزة المستخدمين.
• تستخدم الطريقة (A) بين جهازين متشابهين مثال: من السويتش الى السويتش او من كمبيوتر الى الكمبيوتر

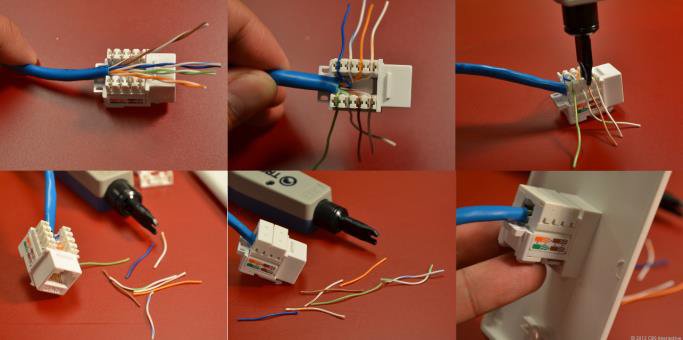

• #طريقة عمل RJ-45 Module

5-الكابلات الألياف الضوئية ( Fiber Optic )
• هي كابلات تحتوي على شرائح زجاجية رقيقة، ويستخدم في نقل البيانات في المسافات البعيدة وبسرعات عالية وغالبا ما يتم استخدامه في (موزعات الشبكة،
أجهزة توجيه الشبكات، خوادم)

- تنقسم الألياف الضوئية الى نوعين أساسيين:
• نوع الاول Single Mode ، يستخدم في المسافات البعيدة وبسرعات غير محدودة.
• نوع الثاني Multi-Mode ، يستخدم في المسافات القريبة وبسرعات محدودة مع إمكانية ارسال حزم البيانات أكثر.

لوحة توصيل كابلات الالياف الضوئية (Fiber Optic Patch Panel) :
• يتم تركيب كابلات الالياف الضوئية في لوحة التوصيل (Fiber Optic Patch Panel) داخل كابينة الشبكة.

- وصلات الألياف الضوئية:
• هي وصلات (Fiber Patch Cord) يتم من خلالها الربط بين موزع الشبكي ولوحة التوصيل (Fiber Optic Patch Panel) أوفي مركز البيانات يتم
توصيل بها خوادم وأجهزة الشبكة الرئيسية والتي تدعم سرعات عالية:

- أنواع الوصلات الطرفية:

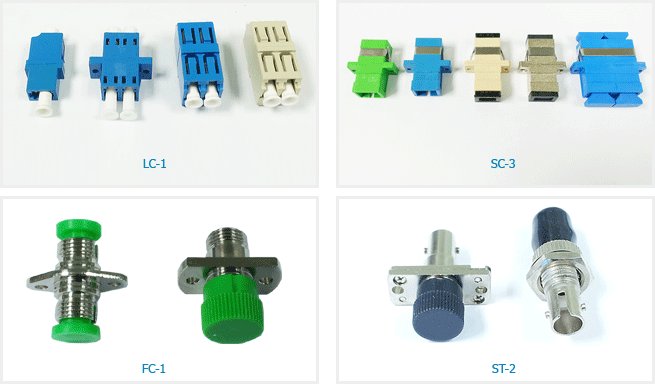

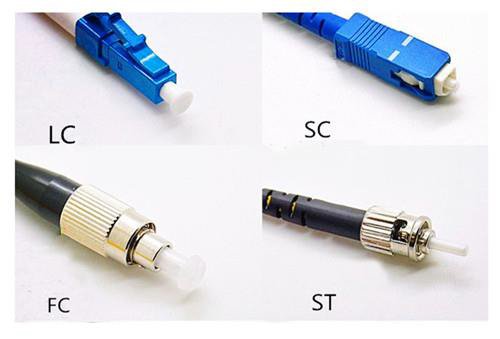

• أنواع الوصلات الأكثر استخدما (LC – SC – FC – ST) وأيضا يوجد منها أنواع أخرى.

6-أدوات الألياف الضوئية

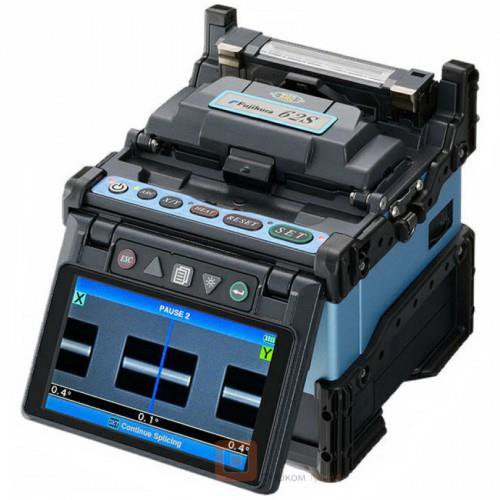

- جهاز لحام كابلات الألياف الضوئية:

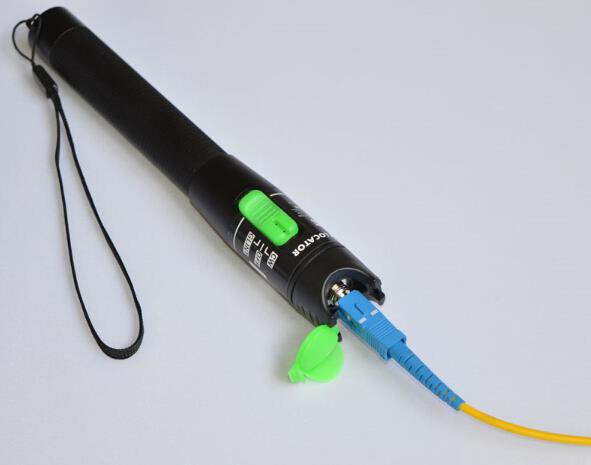

• يتم تتبع كابلات الألياف الضوئية وفحصها من خلال أجهزة تستخدم #تقنية الليزر.

7-كبائن توزيع الشبكة
•خزائن #شبكية تتواجد في غرف #الاتصالات ومركز البيانات يتم جمع كوابل #الشبكة فيها بشكل منظم، لها أبواب(شبكي/زجاجي)ذات أقفال لحمايتها، ولها
احجام مختلفة

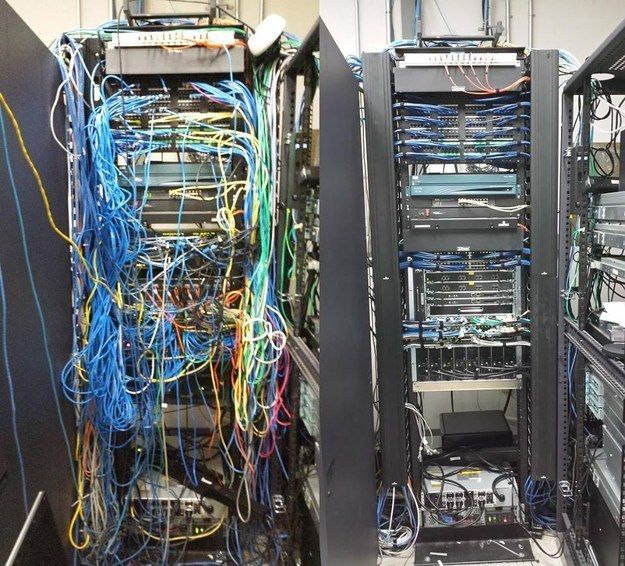

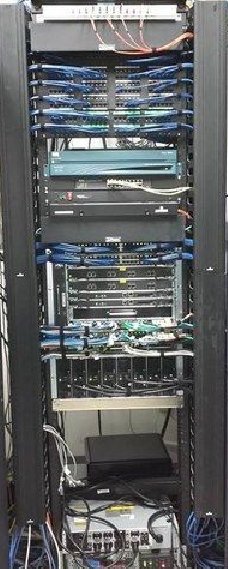

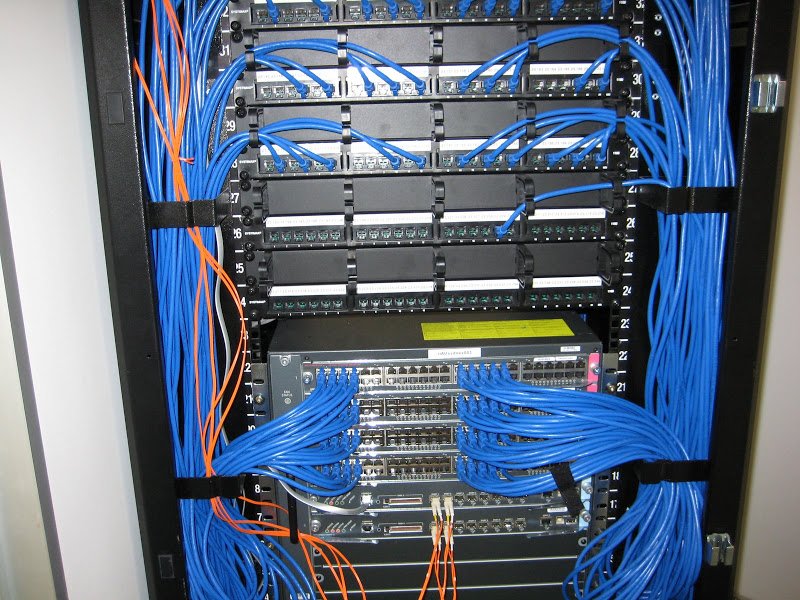

مثال لكبائن شبكية مرتبه حسب standard المعمول به في الجهه او المنظمة
واخرى بشكل عشوائي صعبه وضع حلول سريعة

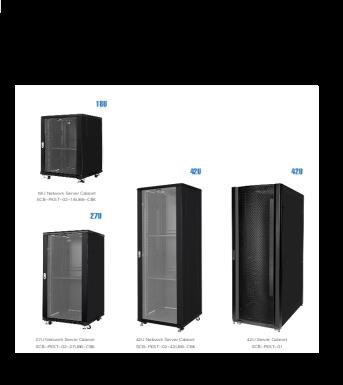

• بعض احجام كبائن الشبكة
１ - 800x1200 – 42 وحدة – يستخدم في غرف الرئيسية
２ - 800x1000 – 42 وحدة – يستخدم في غرف الفرعية
３ - 800x1000 – 27 وحدة – يستخدم في غرف الفرعية الصغيرة
４ - 600x600 – 18 وحدة – يستخدم في مداخل المباني المتوسطه و الصغيرة مع
خاصية تثبيت على الجدار

５ - 600x600 – 12 وحدة – يستخدم في المعامل الحاسب مع خاصية تثبيت على الجدار
• بعض احجام كبائن الخوادم
６ - 600x1200 – 42 وحدة – يستخدم في غرف الرئيسية
７ - 600x1000 – 42 وحدة – يستخدم في غرف الرئيسية

8-مسارات وتمديدات للكابلات #الشبكة

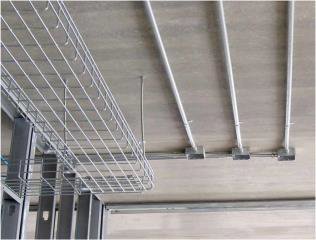

- حاملات كابلات الشبكة – تستخدم في حمل الكابلات الشبكة في الممرات داخل المباني وفي غرف الاتصالات

• مواسير التمديدات – تستخدم لتمديد الكوابل بداخلها، تكون مثبتة على الجدران والأسقف او بداخل خرسانة المبنى ويتم توصيلها بالحاملات الكوابل.

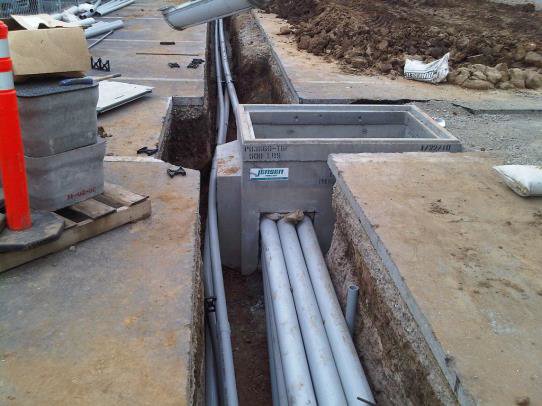

•مسارات الربط الخارجي وتستخدم لربط الشبكة بين المباني وغرف التوزيع الرئيسية والفرعية،من خلال عمل شبكة مواسير تحت الأرض وفتحات
الصيانة،لتمديد الكوابل الألياف الضوئية بداخلها

• حجم الماسورة على الأغلب يكون ٣ انش ومن نوع Class 5 حسب توزيعات الجهه او المنظمة
• يتم تمديد الكابلات الشبكية داخل المواسير بشكل غير مزدحم كي لا يعيق عملية الصيانة مستقبلا.

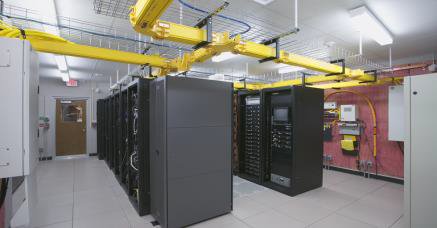

9-الغرف الشبكية
هي غرف مخصصة لاستخدامات الشبكة،يتم استخدامها في
جمع كابلات النقاط الشبكية
إيصال كابلات الألياف الضوئية
تركيب الموزعات الشبكية
تركيب أجهزة توجيه الشبكات
تركيب خوادم
تركيب جهاز التحكم بالشبكة اللاسلكية
تركيب أجهزة تشغيل الفاكس
تركيب بطاريات لإمداد الطاقة الاحتياطية

أنواع غرف توزيع #الشبكة
１ - غرفة توزيع للطابق Floor Distribution Room (FDR)
• تجميع نقاط شبكة، تركيب موزعات الشبكة للمستخدمين، توصيل شبكة للأجهزة الطرفية او المستخدمين.
• تكون موزعه على الطوابق في حال وجود منشآت متوسطه وكبيرة

２ - غرفة توزيع للمباني Buildings Distribution Room (BDR)
• تجميع كابلات الالياف الضوئية القادمة من الطوابق والمباني، وتركيب موزعات الشبكة الفرعية، وتوصيل الشبكة لموزعات المستخدمين.

３-غرفة توزيع للمجمع Campus Distribution Room(CDR)
• تجميع كابلات الالياف الضوئية القادمة من الغرف الفرعية، وتركيب موزعات الرئيسية، وتوصيل شبكة للموزعات الفرعية، وربط مع شبكة الجامعة من خلال
خدمة IP-VPN المقدمة من شركة الاتصالات السعودية، وتركيب أجهزة توجيه الشبكات، وتركيب خوادم

4-مركز البياناتData Center(DC)
يتم تركيب فيهاجميع الأجهزة الرئيسية وتوفير خدمات الآتية لجميع فروع من خلال الفرع الرئيسي
الإنترنت–مواقع الإلكترونية الخاصة-المكالمات الصوتية والمرئية–الشبكة اللاسلكية–ربط جميع الفروع من خلال خدمةIP-VPN–النسخ الاحتياطي– حماية الشبكة – DNS وخدمات أخرى

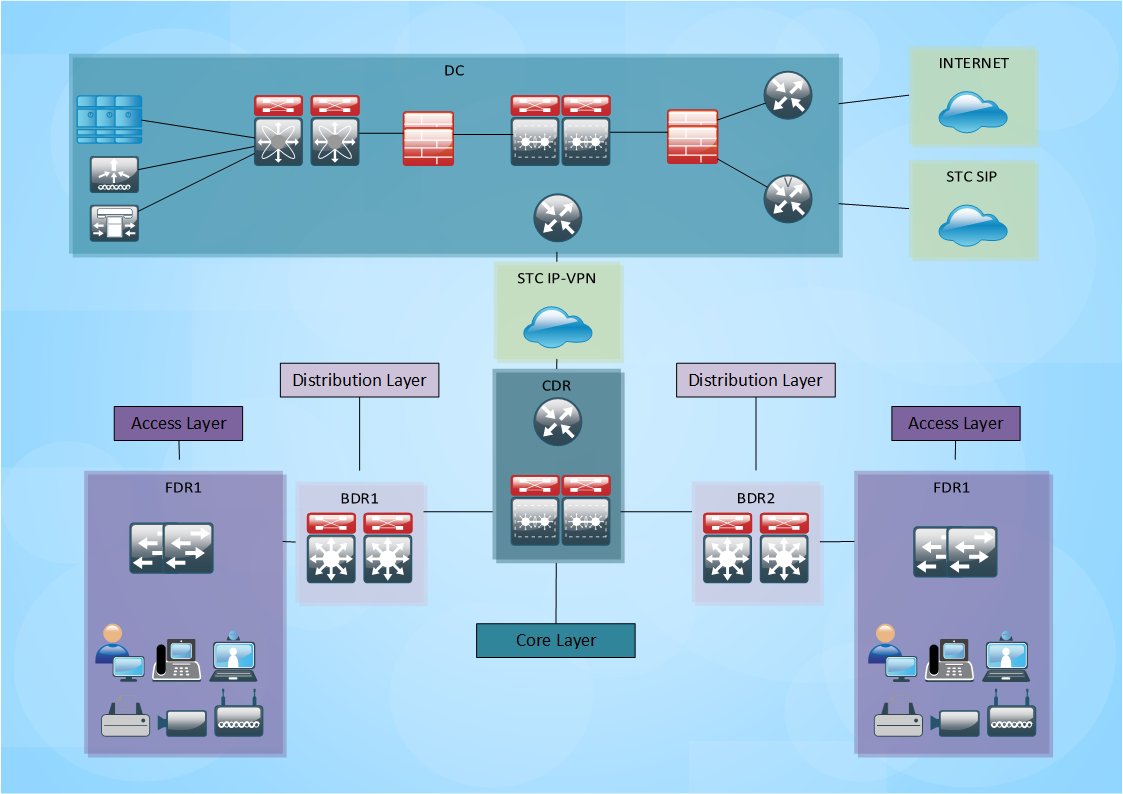

10- مخطط الشبكة
هنا ملخص للتوزيعات الغرف #الشبكية

11-أنواع موزعات وبعض أجهزة الشبكات
• موزعات الشبكة – #Network #Switches

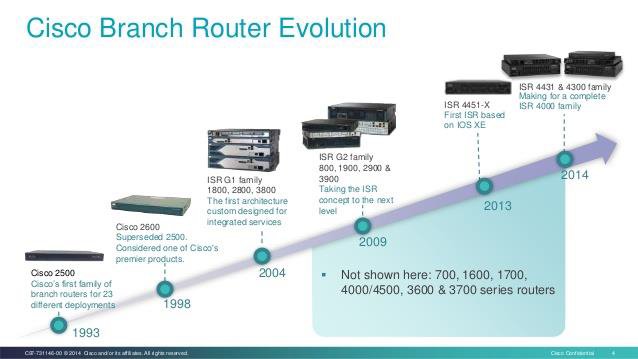

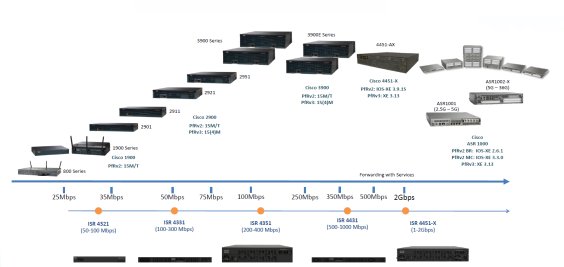

• أجهزة توجيه الشبكات – Routers

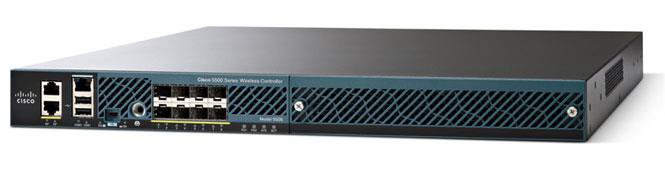

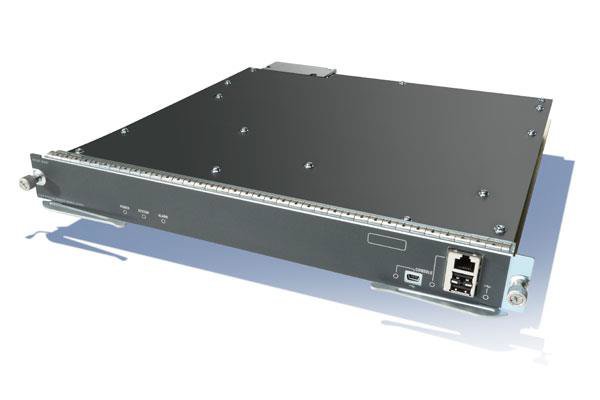

• جهاز إدارة والتحكم بالشبكة اللاسلكية – Wireless Controller

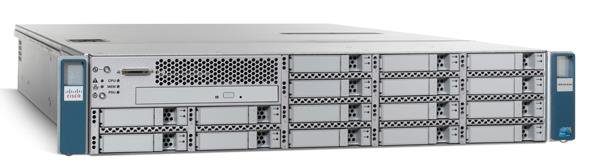

• خادم إدارة والتحكم بالمكالمات الصوتية والمرئية – Video and Voice Call Manager

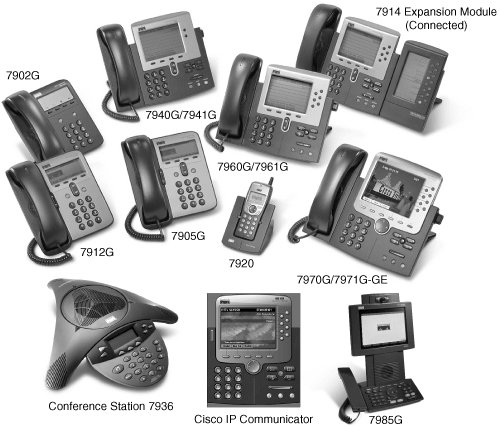

• أجهزة التليفونات – IP Phone

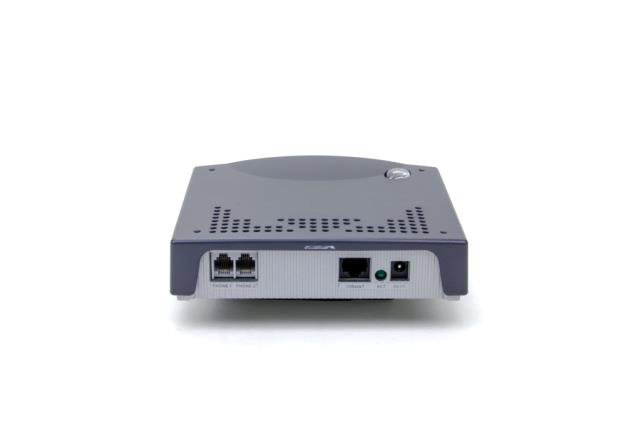

• أجهزة الفاكس – ATA
- هوا جهاز يوضع في غرفة الشبكة، يقوم بتحويل الإشارة من IP الى Analog ويتم توصيل به أجهزة الفاكس عبر نقاط الشبكة من خلال استخدام
وصلات من نوع RJ-11 من الطرفين.

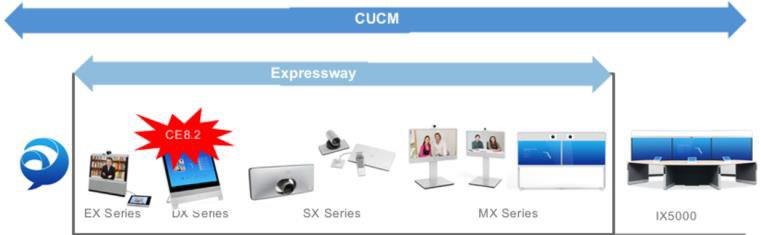

• أجهزة المكالمات المرئية – Video Conference

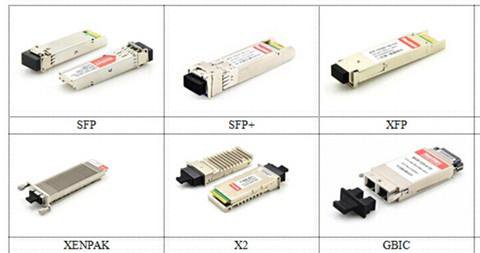

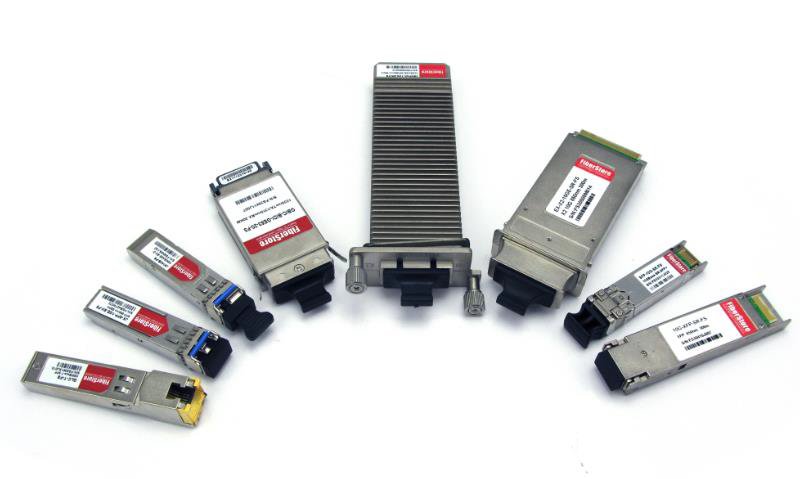

12-محولات توصيل الكابلات الالياف الضوئية
• يتم من خلال هذه المحولات الربط بين الموزعات المستخدمين وموزعات الفرعية والرئيسية عبر الكابلات الألياف الضوئي

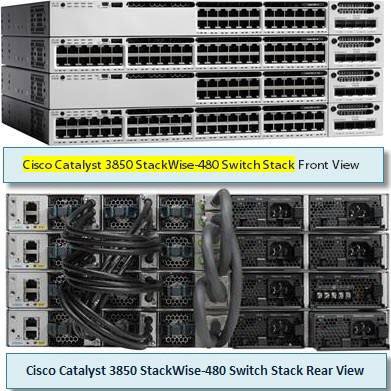

13-خاصية جمع الموزعات – Switch Staking
- وظيفتها دمج مجموعة من موزعات الشبكة الى موزع منطقي واحد.

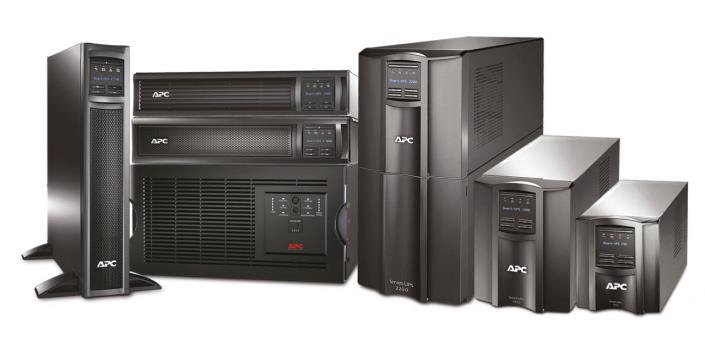

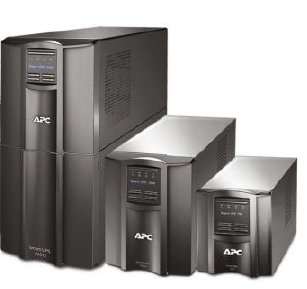

14-وحدة إمداد الطاقة – UPS
• هو جهاز يحتوي على بطاريات، يقوم بالمحافظة على استمرار تزويد التيار الكهربائي عند انقطاع التيار عن المصدر لفترة زمنية محدده

- بعض فوائد ال UPS :
1 - عدم انقاع الكهرباء عند تشغيل مولد الكهرباء الاحتياطي
2 - تعزيز حماية الأجهزة من تذبذب الطاقة الكهربائية
3 - امكانية إيقاف الخوادم وبرامج وحفظ البيانات عند انقطاع الكهرباء بسهولة

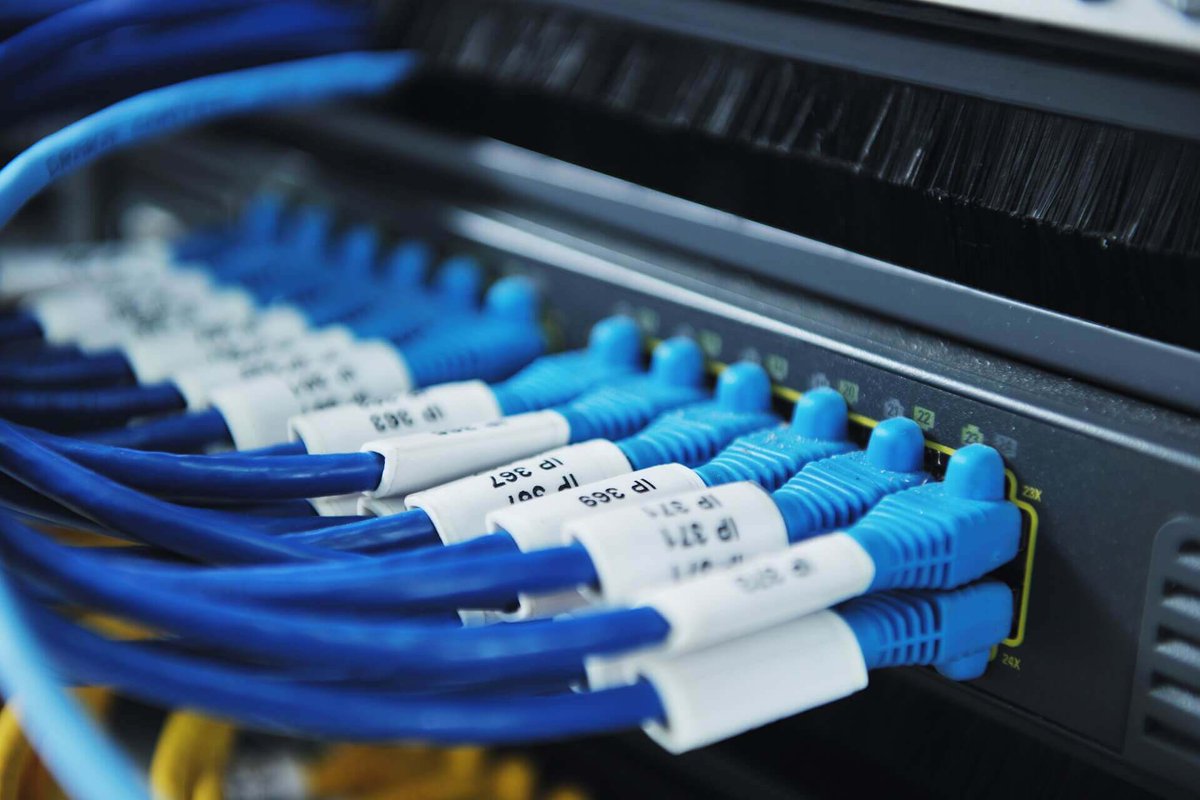

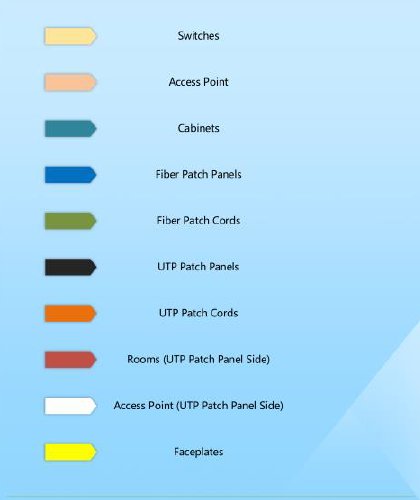

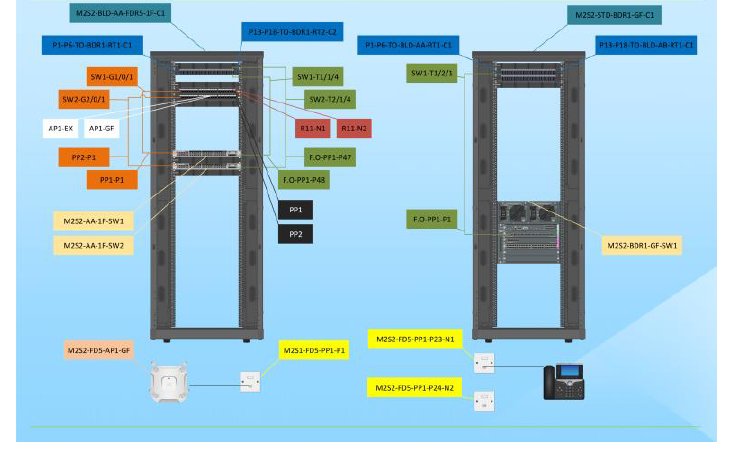

15-الترقيم – Labeling
• هي عبارة عن ارقام وحروف، يتم وضعها على جميع مكونات الشبكة، من أجل تسهيل تتبع كابلات الشبكة ومعرفة مواقع الاجهزة وغرف الشبكة عند اصلاح
الأعطال او أي اعمال أخرى. مثال تم تطبيقه في عدة أماكن

أخيراً الصيانة والدعم الفني وربما هذا المجال فيه باب كبير ولكن نتسحدث قيما يخص الشبكات
وسنتكلم عن أساسيات الصيانة والدعم الفني في موضوع مستقل
الدعم الفني في الشبكات يكمن في عدة أمور

• أعطال أجهزة الكمبيوتر:
１ - لا يوجد عنوان IP Address ◀️ يتم فحص الكبل، وصلة الشبكة، سويتش، خادم توزيع العناوين
２ - فحص DNS Server من خلال الامر nslookup
４ - في حالة تعارض عنوان IP Address مع جهاز اخر تنفيذ أوامر التالية:
- ipconfig /release
- ipconfig /renew

يجب التأكد من الآتي على جميع جهاز المستفيد :
１ - تنشيط نسخة الويندوز
２ - تحديث الويندوز
３ - برنامج حماية الفيروسات
４ -في حال وجود DOMAIN يتم إضافة جهاز على المجال

• أعطال موزعات الشبكة – التحقق من الآتي:
１ - الكهرباء على مستوى جميع الأجهزة
２ - وميض إضاءة بالون الأخضر على منافذ المستخدمين
３ - وميض إضاءة بالون الأخضر على منافذ الالياف الضوئية
４ - التبريد في الغرفة

• أعطال أجهزة توجيه الشبكات:
５ - الكهرباء على مستوى الجهاز
６ - وميض إضاءة بالون الأخضر على المنافذ

أعطال أجهزة المكالمات المرئية
１ - لا يوجد عنوان IP Address ◀️ فحص الكبل، وصلة الشبكة، سويتش، خادم توزيع العناوين
２ - رسالة على شاشة Not Register غير موصل بالشبكة او غير مضاف على الخادم

• فحص النقاط الشبكية:
１ - وصلات الشبكة
２ - RJ-45 Module
３ - الكبل بواسطة Cable Tester
４ - توصيل الكبل الى الموزع

• فحص كابلات الالياف الضوئية من خلال جهاز الليزر:
１ - وصلات الالياف الضوئية
２ - الكابلات الالياف الضوئية الرئيسية
