Transformer Oil Temperature Indicator هو جهاز في محولات القدرة يقيس حرارة الزيت المستخدم داخل المحول كوسط عازل للمحول.قياس درجة حرارة زيت المحول يكون عن طريق وضع انبوب في حجرة صغيرة بداخلها زيت في اعلى المحول. هذه الحجرة لا تكون داخل المحول و الحرارة تتمثل بحركة الزيت يتبع
داخل الحجرة. يتواجد بداخل الحجرة توصيلة تتحرك اعتمادا على حركة الزيت ويتواجد اربعة مفاتيح ميركوري لأداء الوظائف التالية :
1-تشغيل المراوح
2- تشغيل مضخة الزيت للتبريد
3-ارسال انذار بإرتفاع حرارة المحول
4- ارسال اشارة لنظام الحماية لفصل المحول في حالة درجة الحرارة المرتفعة
1-تشغيل المراوح
2- تشغيل مضخة الزيت للتبريد
3-ارسال انذار بإرتفاع حرارة المحول
4- ارسال اشارة لنظام الحماية لفصل المحول في حالة درجة الحرارة المرتفعة

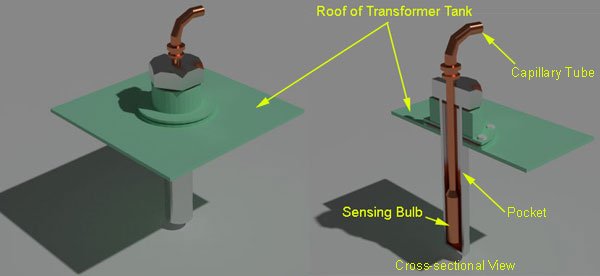

هذه الصورة لتمثيل كيف يتم عزل الحجرة المتواجد فيها الانبوب من المحول و السبب من ذلك انه لايوصى بوضع الانبوب قريب من ملفات المحول.
