في حال انقطاع مصدر الكهرباء الرئيسي عن العمل لابد أن يتوفر المصدر البديل لاستمرار عمل المنظومة الكهربائية، لكن من المسؤول عن ادخال المصدر البديل إلى المنظومة في حال انقطاع المصدر الرئيسي ؟
الجواب هو جهاز ATS ، دعونا نتعرف عليه باختصار شديد .
#هندسة_كهربائية
الجواب هو جهاز ATS ، دعونا نتعرف عليه باختصار شديد .
#هندسة_كهربائية
• نبذة
مفتاح التحويل الآلي (Automatic Transfer Switch ATS)أحد أهم المعدات في المنظومة الكهربائية حيث أنه يقوم بتحويل التغذية آليًا من المصدر الرئيسي (الشبكة الكهربائية الوطنية National Grid) في حال انقطاعه إلى المصدر الاحتياطي (مولدات الديزل) وذلك لضمان استمرارية عمل المنظومة.
مفتاح التحويل الآلي (Automatic Transfer Switch ATS)أحد أهم المعدات في المنظومة الكهربائية حيث أنه يقوم بتحويل التغذية آليًا من المصدر الرئيسي (الشبكة الكهربائية الوطنية National Grid) في حال انقطاعه إلى المصدر الاحتياطي (مولدات الديزل) وذلك لضمان استمرارية عمل المنظومة.
• مكونات
يتكون لوحة ATS من المكونات الاساسية التالية :
١- قواطع (Contactors) عدد ٢ أحدهما للمصدر الرئيسيي و الآخر للاحتياطي
٢- مرحل (Relay)
٣- مؤقت (Timer) (ليس بالضرورة وجوده ويتم استعماله في تطبيقات معينة )
يتكون لوحة ATS من المكونات الاساسية التالية :
١- قواطع (Contactors) عدد ٢ أحدهما للمصدر الرئيسيي و الآخر للاحتياطي
٢- مرحل (Relay)
٣- مؤقت (Timer) (ليس بالضرورة وجوده ويتم استعماله في تطبيقات معينة )
فكرة و آلية عمله باختصار هي كالآتي :

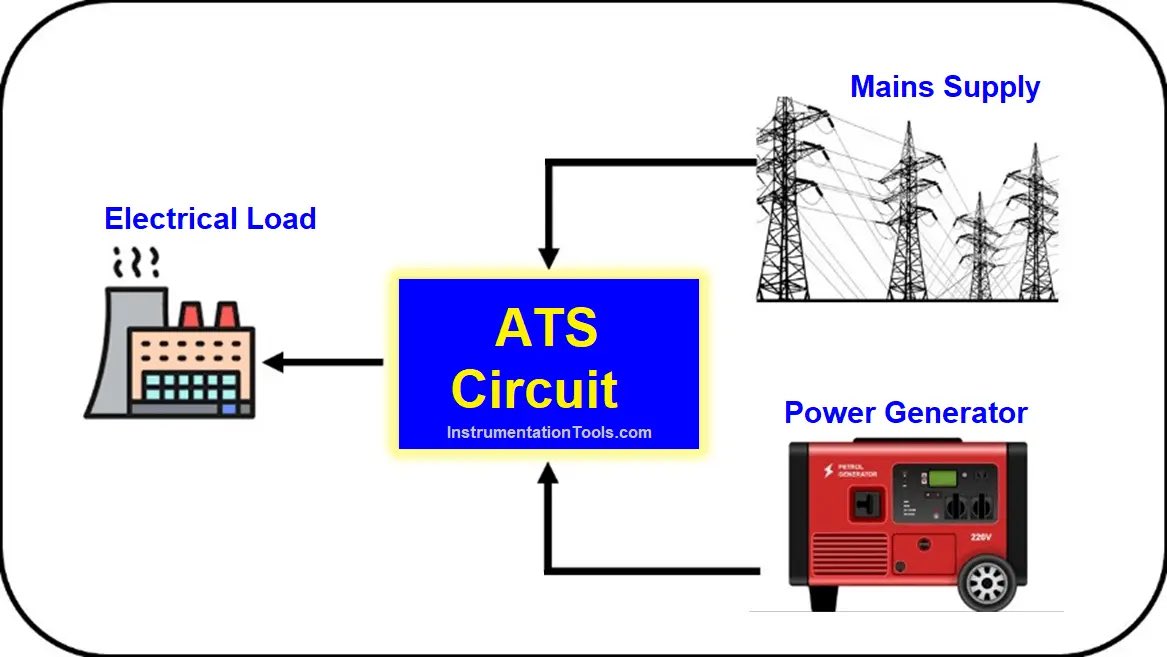

١- ربط ATS بالقاطع الخاص بمصدر التغذية الرئيسي و بالقاطع الخاص بمصدر التغذية الاحتياطي كما هو مبين بالصورة ادناه.
٢- في الحالة الطبيعية يكون مفتاح ATS موصل بالمصدر الرئيسي فقط
يتبع
١- ربط ATS بالقاطع الخاص بمصدر التغذية الرئيسي و بالقاطع الخاص بمصدر التغذية الاحتياطي كما هو مبين بالصورة ادناه.
٢- في الحالة الطبيعية يكون مفتاح ATS موصل بالمصدر الرئيسي فقط
يتبع
وفي هذه الحالة يقوم المرحل (Relay) بتوصيل مفتاح المصدر الرئيسي و فصل مفتاح المصدر الاحتياطي .
٣- في حال انقطاع المصدر الرئيسي يقوم المرحل بتحويل اتجاه المفتاح من المصدر الرئيسي إلى المصدر الاحتياطي ليصبح مصدر تغذية النظام .
٣- في حال انقطاع المصدر الرئيسي يقوم المرحل بتحويل اتجاه المفتاح من المصدر الرئيسي إلى المصدر الاحتياطي ليصبح مصدر تغذية النظام .
٤- في حال إن عاد مصدر التغذية الرئيسي إلى العمل مرة أخرى سيقوم المرحل الموجود بداخل ATS بفصل مصدر التغذية الاحتياطي عن العمل وتوصيل مفتاح المصدر الرئيسي مرة أخرى ومن ثم يصبح المصدر الرئيسي هو مصدر التغذية الوحيد للنظام أي أنه يعود إلى حالته الطبيعية.
•تطبيقات
يتم استعمال جهاز ATS لضمان استمرارية عمل الكهرباء التي يجب ألا تنقطع عنها الكهرباء ومنها الفنادق و المستشفيات و المباني التجارية .
