ما هي الاختلافات بين محول القدرة (Power Transformer) والممانع الحثى (Shunt Reactor) ؟ ولماذا يستخدم في الشبكة الكهربائية ؟
- في البداية علينا معرفه ان هناك تشابه في الشكل الخارجي بين محول القدرة والممانع الحثى حيث نجد للمانع الحثى نفس وسائل التبريد الخاصة بالمحول ونقصد بذلك ان بعض الانواع من الممانع الحثى يتم تركيب عليه مراوح تبريد بالإضافة
لذلك نجد ان الحمايات الميكانيكية التي تكون على المحول توجد ايضا على الممانع (Shunt Reactor)
-يكون أهم اختلاف بينهم
- هو ان الممانع الحثى يتكون من ملف واحد فقط حول القلب الحديدي ونجد ان القلب الحديدي المستخدم مع Shunt Reactor يتكون شرائح حديديه بينها فراغات هوائية Gapped Iron Core
-يكون أهم اختلاف بينهم
- هو ان الممانع الحثى يتكون من ملف واحد فقط حول القلب الحديدي ونجد ان القلب الحديدي المستخدم مع Shunt Reactor يتكون شرائح حديديه بينها فراغات هوائية Gapped Iron Core
والغرض من ذلك زياده تأثير ال Magnetization Current وذلك لوجود ملف واحد فقط وهو يعتبر نوع من انواع التحميل مع ال Shunt Reactor على عكس المحولات حيث يمكن إهمال تأثير ال Magnetization Current

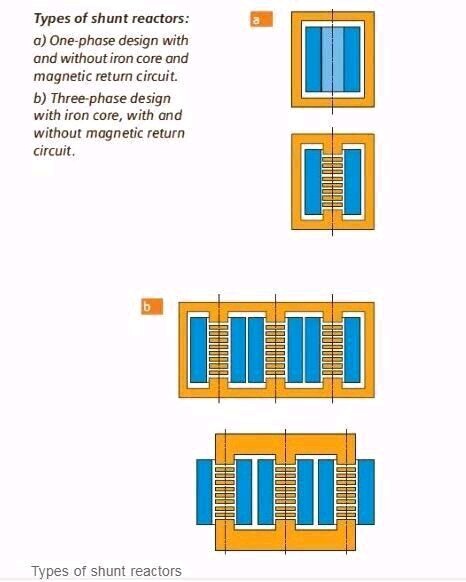

توجد العديد من الانواع من ال Shunt Reactor فنجد منها
1- يوجد منها النوع الجاف Dry Type Reactor ولكن في هذا النوع يكون أحادي الطور فقط (Single Phase Type)
2- ويوجد ايضا النوع الزيتي Oil Immersed Rector وهذا النوع ممكن ان يكون أحادي الطور او ثلاثي طبقا للتطبيق المستخدم
1- يوجد منها النوع الجاف Dry Type Reactor ولكن في هذا النوع يكون أحادي الطور فقط (Single Phase Type)
2- ويوجد ايضا النوع الزيتي Oil Immersed Rector وهذا النوع ممكن ان يكون أحادي الطور او ثلاثي طبقا للتطبيق المستخدم
- يمكن ان يستخدم ال Shunt Reactor فى محطات التوليد او محطات نقل القدرة الكهربائية لاحد هذه الاسباب :-
1- تقليل الجهد على دوائر نقل القدرة الكهربائية وخصوصا الدوائر الطويلة التي تظهر عليها ظاهره ال Ferranti effect
1- تقليل الجهد على دوائر نقل القدرة الكهربائية وخصوصا الدوائر الطويلة التي تظهر عليها ظاهره ال Ferranti effect
2- التحكم فى نقل القدرة الكهربائية الغير فعاله ال Reactive Power باستخدام Thyristor- Controlled Reactor TCR
- يمكن ان يستخدم ال Series Reactor فى محطات التوليد او محطات نقل القدرة الكهربائية وذلك لتعديل ال system reactance ومنها نقلل قيمه تيار القصر short-circuit current
- يمكن ان يستخدم ال Series Reactor فى محطات التوليد او محطات نقل القدرة الكهربائية وذلك لتعديل ال system reactance ومنها نقلل قيمه تيار القصر short-circuit current
- بالنسبة للحمايات الكهربائية فنجد ان لدينا اكثر من Protection Scheme يمكن تفعيل حمايه التسرب الأرضي المقيد ويمكن تفعيل ايضا حمايه التسرب الأرضي الغير اتجاهي ولكن لا يمكن تفعيل الحماية التفاضلية لان الممانع يتكون من ملف واحد فقط
