السلام عليكم
ماهو الbundled conductors؟؟ طيب نحن لماذا نستخدمه وماهي فكرته؟؟
الشرح البسيط سوف يفهمك ماهو الbundled conductors للآبد ..

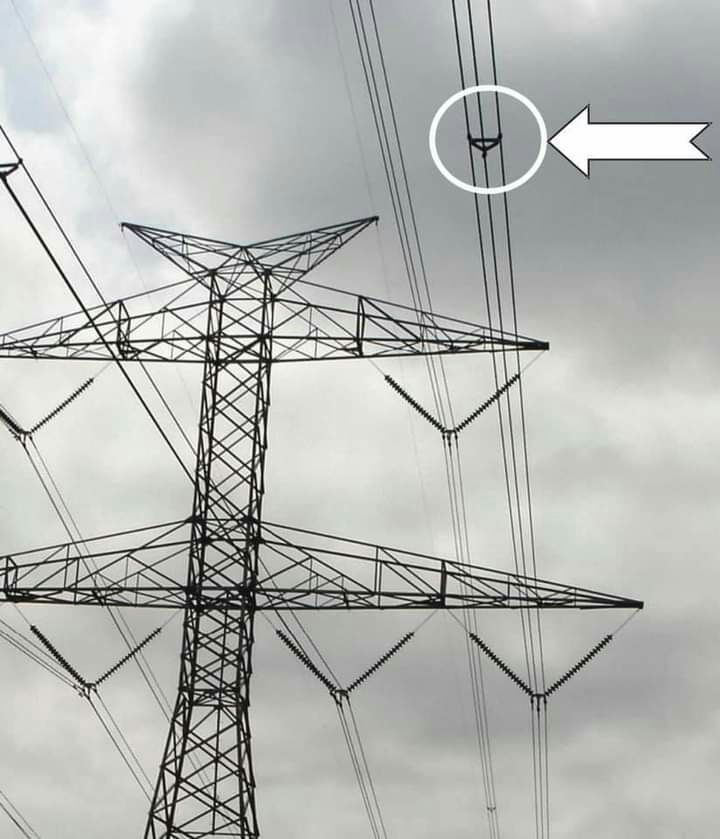

#اولا الbundled conductors هو ان الموصل الواحد نقوم بفصله لعدة موصلات subconductors وبتعملهم bundling مع بعض كأنهم مربوطين (كهربائياً)
ماهو الbundled conductors؟؟ طيب نحن لماذا نستخدمه وماهي فكرته؟؟
الشرح البسيط سوف يفهمك ماهو الbundled conductors للآبد ..
#اولا الbundled conductors هو ان الموصل الواحد نقوم بفصله لعدة موصلات subconductors وبتعملهم bundling مع بعض كأنهم مربوطين (كهربائياً)
على التوازي..
👈والهدف من هذه القصة هو (الكورونا)، بدنا نقلل تأثير هذه الظاهرة بس بطريقة احترافية
سنتعرف على الكورونا مربوطة بشدة المجال الكهربائي electric stress

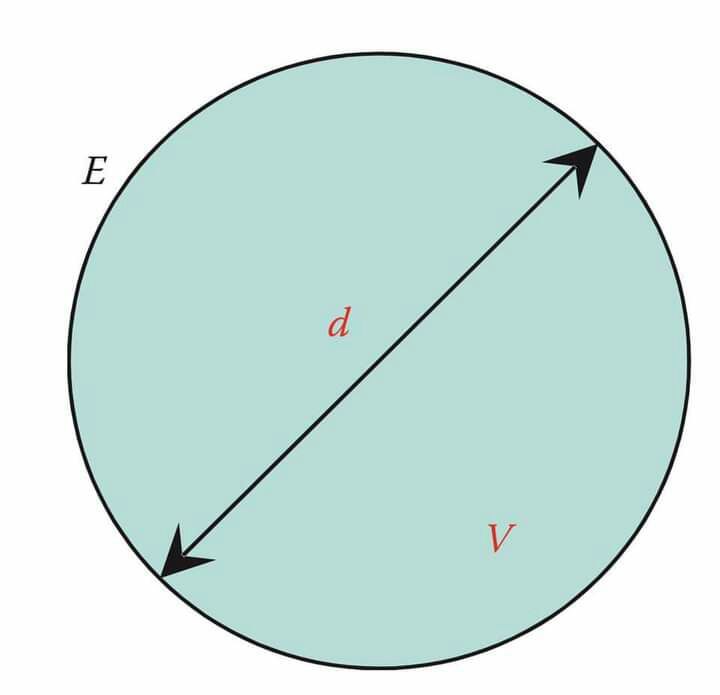

والمجال الكهربائي (E=V/d) يعني بساوي فولتية الموصل على قطر الموصل وبالتالي حتى نقلل شدة المجال هناك خيارين
👈والهدف من هذه القصة هو (الكورونا)، بدنا نقلل تأثير هذه الظاهرة بس بطريقة احترافية
سنتعرف على الكورونا مربوطة بشدة المجال الكهربائي electric stress
والمجال الكهربائي (E=V/d) يعني بساوي فولتية الموصل على قطر الموصل وبالتالي حتى نقلل شدة المجال هناك خيارين
حسب القانون :
👈الاول يا نقلل فولتية الخط لكن هذا ليس خيار صائب لاننا نعتمد على رفع الفولتية حتى ننقل قدرة اكبر ونقلل الخسائر ...
👈الثاني اننا نزيد من قطر الموصل لكن ايضا ليس خيار صائب لسوف تقل كثافة التيار و يرتفع تكلفة الخط بشكل كبير و صعب جداً انه نعمل string
👈الاول يا نقلل فولتية الخط لكن هذا ليس خيار صائب لاننا نعتمد على رفع الفولتية حتى ننقل قدرة اكبر ونقلل الخسائر ...
👈الثاني اننا نزيد من قطر الموصل لكن ايضا ليس خيار صائب لسوف تقل كثافة التيار و يرتفع تكلفة الخط بشكل كبير و صعب جداً انه نعمل string
ويصبح مطلوب منا نخلي الابراج على مسافات قصيرة من بعض وهذا بزيد التكلفة...
ماهو الحل ؟؟
الحل ان نزيد قطر الموصل بدون ما نستخدم مادة اضافية (يعني يضل مساحة المقطع نفسه) ،
نستخدم شيء اسمه hollow conductor يعني الموصل فارغ من النص بس للاسف هيك الموصل بصير ضعيف وممكن ينكسر تحت
ماهو الحل ؟؟
الحل ان نزيد قطر الموصل بدون ما نستخدم مادة اضافية (يعني يضل مساحة المقطع نفسه) ،
نستخدم شيء اسمه hollow conductor يعني الموصل فارغ من النص بس للاسف هيك الموصل بصير ضعيف وممكن ينكسر تحت
الظروف المختلفة او قوة الرياح او الضغط ...

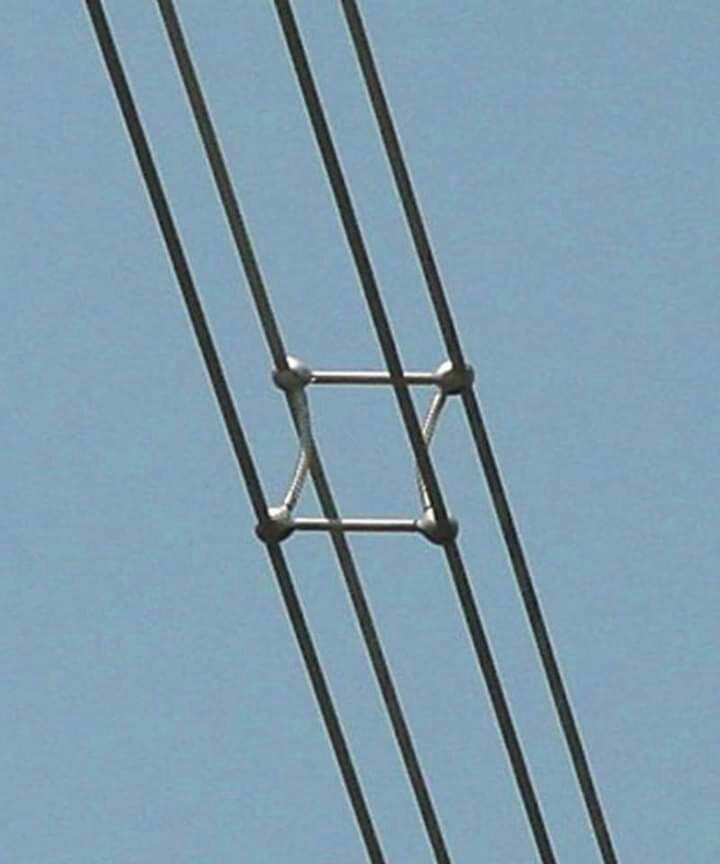

✔اما الحل الثاني هو انه نقسم الموصل لعدة موصلات اصغر ونربطهم مع بعض

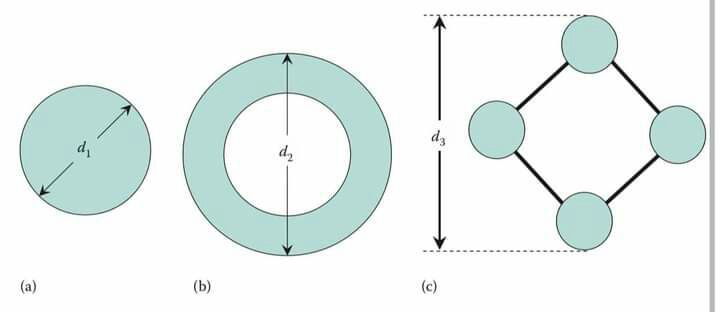

بحيث يكون نفس مساحة مقطع الموصل الاصلي اللي قسمناه بس القطر زاد لاحظوا الصور ، بنكون قللنا شدة المجال الكهربائي بدون ما نزيد من القطر بشكل حقيقي يعني
✔اما الحل الثاني هو انه نقسم الموصل لعدة موصلات اصغر ونربطهم مع بعض
بحيث يكون نفس مساحة مقطع الموصل الاصلي اللي قسمناه بس القطر زاد لاحظوا الصور ، بنكون قللنا شدة المجال الكهربائي بدون ما نزيد من القطر بشكل حقيقي يعني
بدون ما نستخدم مادة اضافية ونكبر الموصل
ومن هنا اتت فكرة الbundled conductors
و بهذه الطريقة تم التغلب مساحة المقطع
ومن هنا اتت فكرة الbundled conductors
و بهذه الطريقة تم التغلب مساحة المقطع
