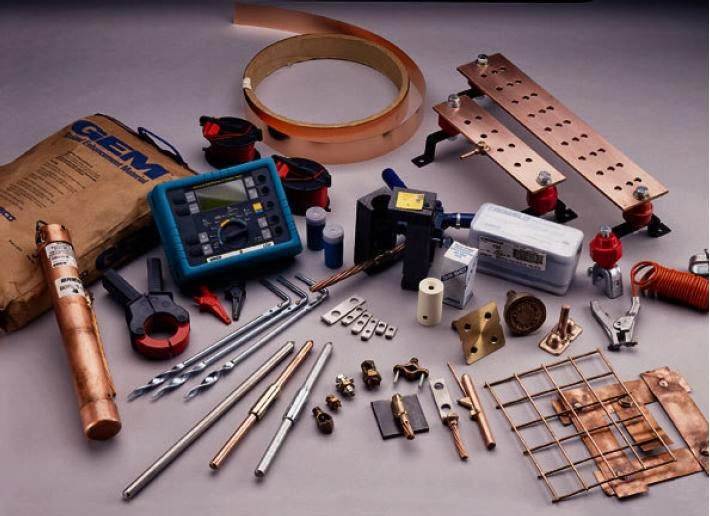

كيف يتم حساب عدد رودات الارضى ( التأريض ) المطلوبة لتأريض اى معدة ( محول او لوحة عمومية)؟
تابع
👇👇👇👇👇
تابع
👇👇👇👇👇
عند البدا لمشروع جديد يجب الاخذ في الاعتبار لمعرفة عدد الرود اللازمة للمشروع من البداية
طريقة الحساب تتلخص في 6 خطوات كما يلى:
الخطوة الأولى: احسب قيمة التيار عند تلك المعدة
الخطوة الثانية: احسب قيمة اعلى كثافة تيار مسموحة للرود
طريقة الحساب تتلخص في 6 خطوات كما يلى:
الخطوة الأولى: احسب قيمة التيار عند تلك المعدة
الخطوة الثانية: احسب قيمة اعلى كثافة تيار مسموحة للرود
من القانون:
Max Allowable Current density = (7.57*1000) / SQRT(ρ*t)
Where:
Max Allowable Current density in A/m2
Ρ: soil resistivity in Ωm
T: disconnection time in sec
ملحوظة: ال Max Allowable Current density يجب الا تزيد عن 40 A/m2
Max Allowable Current density = (7.57*1000) / SQRT(ρ*t)
Where:
Max Allowable Current density in A/m2
Ρ: soil resistivity in Ωm
T: disconnection time in sec
ملحوظة: ال Max Allowable Current density يجب الا تزيد عن 40 A/m2
الخطوة الثالثة: احسب المعامل K من القانون:
K = Max Allowable Current density / 40
الخطوة الرابعة: احسب مساحة سطح رود الارضى الواحد من القانون:
Surface Area of one rod (m2)= 2*3.14*R*L
Where:
R: Radius of Rod in meter
L: Length of Rod in meter
K = Max Allowable Current density / 40
الخطوة الرابعة: احسب مساحة سطح رود الارضى الواحد من القانون:
Surface Area of one rod (m2)= 2*3.14*R*L
Where:
R: Radius of Rod in meter
L: Length of Rod in meter
الخطوة الخامسة: احسب اقصى قيمة تيار يتم تسريبها عن طريق الرود الواحد من القانون:
Maximum current dissipated by one rod = K x Current Density x Surface Area of one rod
Maximum current dissipated by one rod = K x Current Density x Surface Area of one rod
الخطوة السادسة: احسب عدد الرودات المطلوبة من القانون:
Nos. of required Rods = Current / Maximum current dissipated by one rod
ملاحظات:
1- مصدرهذه الطريقة هو ال Indian standard IS 3034: Code of Practice for Earthing
2- هذه الطريقة تصلح لالكترودات النحاس فقط
Nos. of required Rods = Current / Maximum current dissipated by one rod
ملاحظات:
1- مصدرهذه الطريقة هو ال Indian standard IS 3034: Code of Practice for Earthing
2- هذه الطريقة تصلح لالكترودات النحاس فقط
3- بيتم تقسيم عدد الرودات من الخطوة الاخيرة على عدد من الابيار حسب الحاجة بحيث لا يزيد طول الالكترود فى البئر الواحد عن 3.6 متر
مثال:
محول توزيع قدرته 1500 ك ف ا يعمل علي جهد 11\0.433 ك ف وكانت ممانعة المحول هي 5 % فما هي عدد قضبان التاريض الازمة لتاريض ذلك المحول .علما بان قطر القضيب 16 ملي وطول القضيب 1.5 متر والمقاومة النوعية للتربة كانت 300 اوم. متر
الإجابة:
محول توزيع قدرته 1500 ك ف ا يعمل علي جهد 11\0.433 ك ف وكانت ممانعة المحول هي 5 % فما هي عدد قضبان التاريض الازمة لتاريض ذلك المحول .علما بان قطر القضيب 16 ملي وطول القضيب 1.5 متر والمقاومة النوعية للتربة كانت 300 اوم. متر
الإجابة:
الخطوة الاولى: احسب قيمة التيار عند تلك المعدة
I (at secondary) = 1500/1.73*0.433 = 2002 A
الخطوة الثانية: احسب قيمة اعلى كثافة تيار مسموحة للرود من القانون
Max Allowable Current density = (7.57*1000) / SQRT(ρ)*t = (7.57*1000) / SQRT (300*1) = 437 A/m2
تم أخذ زمن الفصل ب 1 ثانية
I (at secondary) = 1500/1.73*0.433 = 2002 A
الخطوة الثانية: احسب قيمة اعلى كثافة تيار مسموحة للرود من القانون
Max Allowable Current density = (7.57*1000) / SQRT(ρ)*t = (7.57*1000) / SQRT (300*1) = 437 A/m2
تم أخذ زمن الفصل ب 1 ثانية
الخطوة الثالثة: احسب المعامل K من القانون:
K = Max Allowable Current density / 40 = 437 / 40 = 10.925
الخطوة الرابعة: احسب مساحة سطح رود الارضى الواحد من القانون:
Surface Area of one rod (m2)= 2*3.14*R*L = 2*3.14*0.008*1.5 = 0.07536 m2
K = Max Allowable Current density / 40 = 437 / 40 = 10.925
الخطوة الرابعة: احسب مساحة سطح رود الارضى الواحد من القانون:
Surface Area of one rod (m2)= 2*3.14*R*L = 2*3.14*0.008*1.5 = 0.07536 m2
الخطوة الخامسة: احسب اقصى قيمة تيار يتم تسريبها عن طريق الرود الواحد من القانون:
Maximum current dissipated by one rod = K x Max Allowable Current Density * Surface Area of one rod = 10.925 * 437 * 0.07536 = 359.785 A
Maximum current dissipated by one rod = K x Max Allowable Current Density * Surface Area of one rod = 10.925 * 437 * 0.07536 = 359.785 A
الخطوة السادسة: احسب عدد الرودات المطلوبة من القانون:
Nos. of required Rods = Current / Maximum current dissipated by one rod = 2002 /359.785 = 5.56
النتيجة النهائية:
Therefore, we need 6 Rods 16 mm diameter and 1.5 meter length –
Nos. of required Rods = Current / Maximum current dissipated by one rod = 2002 /359.785 = 5.56
النتيجة النهائية:
Therefore, we need 6 Rods 16 mm diameter and 1.5 meter length –
each two Rod will be coupled in one earthing pit and 3 nos. Earthing pits are required
اذا وصلت الي هنا لا تنسي الدعاء لنا
واعمل ريتويت ليستفيد الجميع
شكرا لكم
والشكر موصول للمهندس / علي حسن العشماوي
