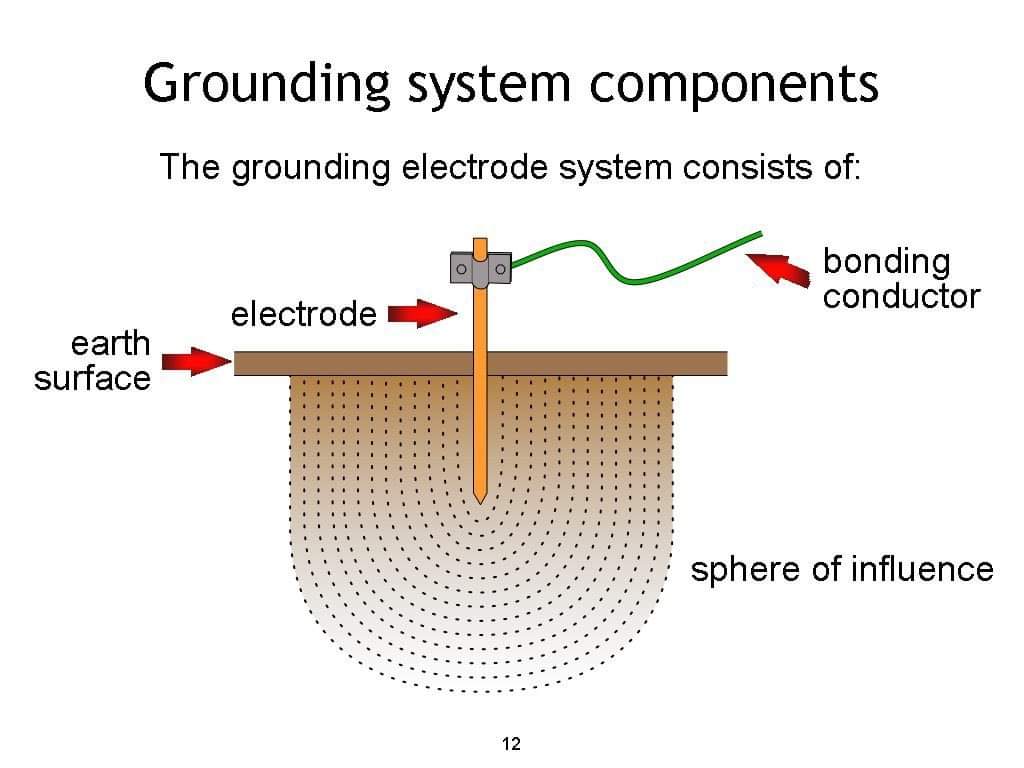

السلام عليكم - تكملة الموضوع #التأريض
1️⃣أنواع
يتم تقسيم أنظمة التأريض إلى عدة أنواع وذلك على حسب وجودها في النظام (المغذي) و المعدة (الحمل) وهي كالتالي :
1- TT
2- IT
3- TN-C
4- TN-S
5- TNC-S
1️⃣أنواع
يتم تقسيم أنظمة التأريض إلى عدة أنواع وذلك على حسب وجودها في النظام (المغذي) و المعدة (الحمل) وهي كالتالي :
1- TT
2- IT
3- TN-C
4- TN-S
5- TNC-S
والحرف الأول من اليسار تعني طريقة تأريض المغذي، أما الحرف الثاني وما بعده فإنها تعني طريقة تأريض المعدة.
وترمز الأحرف إلى الآتي :
• الحرف الأول يكون إما :
T: مؤرض وحرف T مأخوذ من أول حرف من الكلمة الفرنسية Terre والتي تعني الأرض.
I: معزول (غير مؤرض)
وترمز الأحرف إلى الآتي :
• الحرف الأول يكون إما :
T: مؤرض وحرف T مأخوذ من أول حرف من الكلمة الفرنسية Terre والتي تعني الأرض.
I: معزول (غير مؤرض)
•الحرف الثاني إما أن يكون :
T: مؤرض
N: مؤرض عن طريق خط التعادل (Neutral)
الحرف الثالث إما أن يكون :
S: أي أن خط التعادل منفصل (Separated) عن خط التأريض.
C: أي أن خط التعادل متحد (Combined) مع خط التأريض في خط واحد.
C-S: أي أن خط التأريض متحد مع خط في جزء ومنفصلان في جزء .
T: مؤرض
N: مؤرض عن طريق خط التعادل (Neutral)
الحرف الثالث إما أن يكون :
S: أي أن خط التعادل منفصل (Separated) عن خط التأريض.
C: أي أن خط التعادل متحد (Combined) مع خط التأريض في خط واحد.
C-S: أي أن خط التأريض متحد مع خط في جزء ومنفصلان في جزء .
وستتضح معنا أكثر معنى هذه الأحرف عندما نتحدث عن أنظمة التأريض.

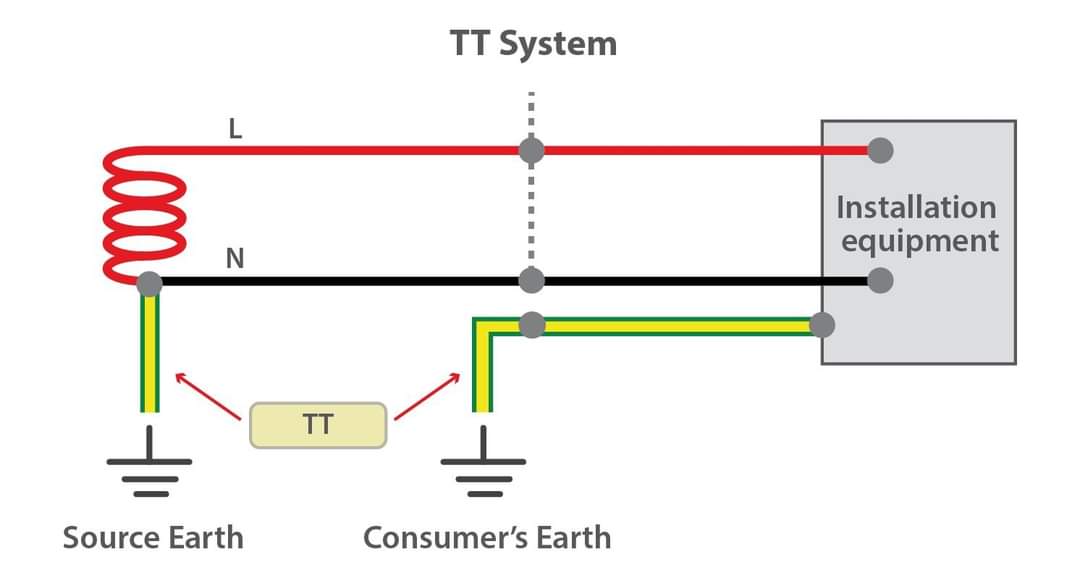

TT-1️⃣
ونستنج من الأحرف أن كلا من النظام والمعدة مؤرضين حيث أن المصدر نقطة تأريض منفصلة عن نقطة تأريض الجهاز بالصورة أدناه ولا يشترك خط الأرضي بخط التعادل ، أي أن المستهلك أصبح منفصل تماما عن المصدر في التاريض
TT-1️⃣
ونستنج من الأحرف أن كلا من النظام والمعدة مؤرضين حيث أن المصدر نقطة تأريض منفصلة عن نقطة تأريض الجهاز بالصورة أدناه ولا يشترك خط الأرضي بخط التعادل ، أي أن المستهلك أصبح منفصل تماما عن المصدر في التاريض
2️⃣- IT
كما هو مبين بالصورة أدناه في هذا النوع تكون المعدة فقط مؤرضة دون المصدر، أي أن المصدر معزول (Isolated) عن الأرض.
كما هو مبين بالصورة أدناه في هذا النوع تكون المعدة فقط مؤرضة دون المصدر، أي أن المصدر معزول (Isolated) عن الأرض.

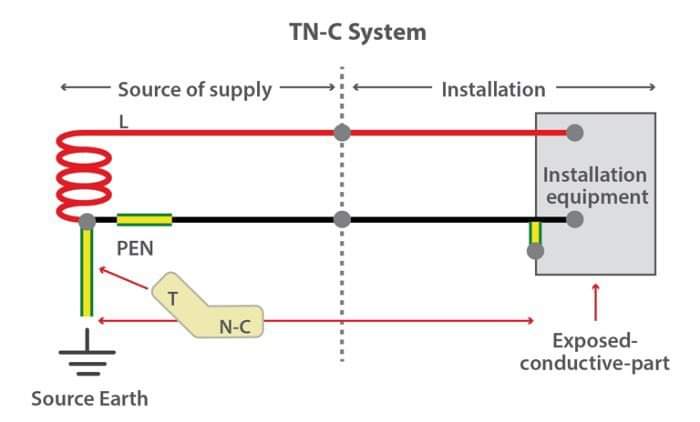

3️⃣- TN-C
كما هو مبين بالصورة أدناه في هذا النوع يكون النظام مؤرض وكذلك المعدة، وخط التأريض (PE) متحد (Combined) مع خط التعادل (N) ليصبحا خطا واحدا باسم PEN وهي protective earthing neutral
كما هو مبين بالصورة أدناه في هذا النوع يكون النظام مؤرض وكذلك المعدة، وخط التأريض (PE) متحد (Combined) مع خط التعادل (N) ليصبحا خطا واحدا باسم PEN وهي protective earthing neutral

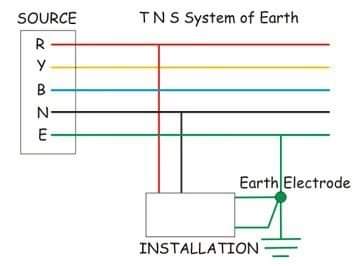

4️⃣- TN-S
كما هو موضح بالصورة أدناه في هذا النوع يكون المصدر مؤرض، أما الجهاز الذي يتم استهلاكه فهو مؤرض أيضا (E) لكنه منفصل تماما عن نقطة التعادل (N) ويلتقيان عند مصدر التغذية كما تحدثنا سابقا.
كما هو موضح بالصورة أدناه في هذا النوع يكون المصدر مؤرض، أما الجهاز الذي يتم استهلاكه فهو مؤرض أيضا (E) لكنه منفصل تماما عن نقطة التعادل (N) ويلتقيان عند مصدر التغذية كما تحدثنا سابقا.

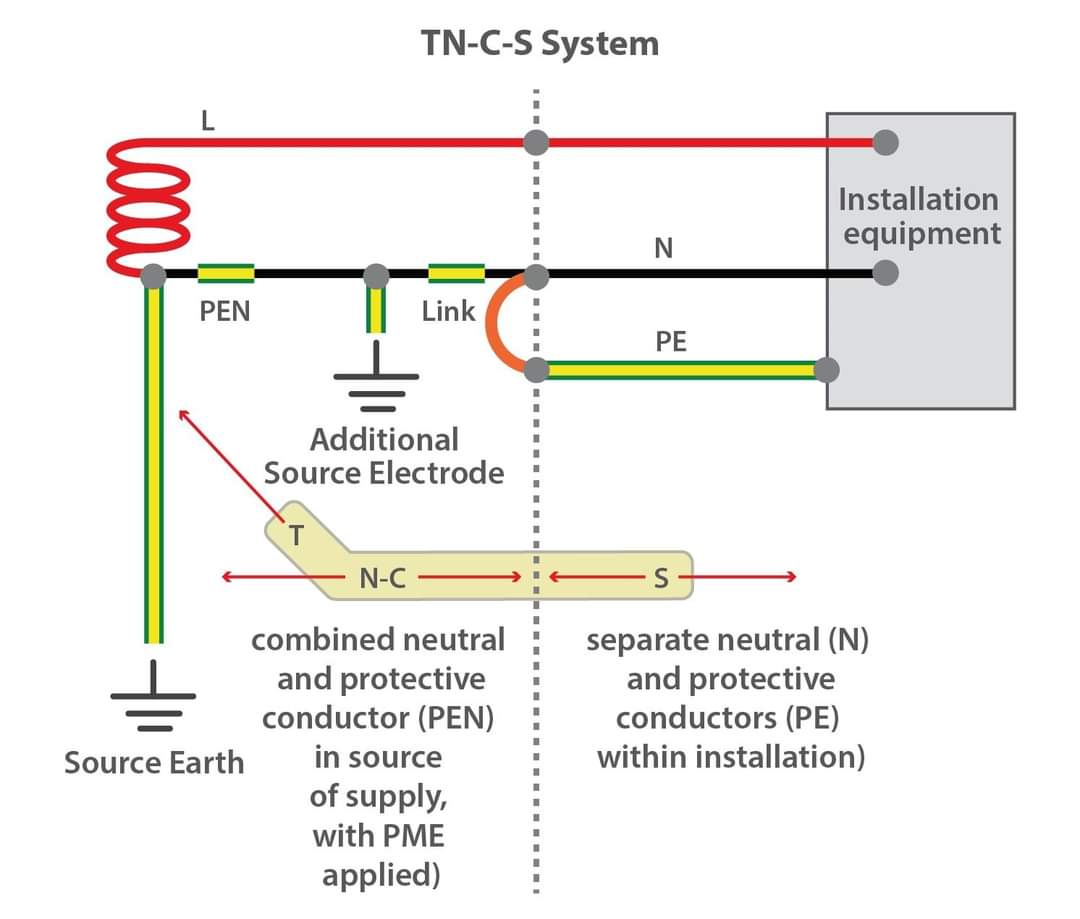

5️⃣- TNC-S
وكما هو مبين بالصورة أدناه فإنه دمج بين الحالتين السابقتين، حيث أن أطراف التعادل والأرضي منفصلان (Separated) داخل الأجهزة فقط لكنهما يتحدان معا ويصبحا خطا واحدا مشتركا (Combined).
وكما هو مبين بالصورة أدناه فإنه دمج بين الحالتين السابقتين، حيث أن أطراف التعادل والأرضي منفصلان (Separated) داخل الأجهزة فقط لكنهما يتحدان معا ويصبحا خطا واحدا مشتركا (Combined).
