تعد الألواح الكهروضوئية هي المعدة الرئيسية لمنظومة الطاقة الشمسية فهي تقوم بتحويل الطاقة الشمسية إلى طاقة كهربائية للاستفادة منها، وكأي من المعدات يجب أن يرفق معها ورقة بيانات (Datasheet) تحتوي على المواصفات الفنية ، دعونا على كيفية قراءة وفهم بعض تلك المواصفات.
#هندسة_كهربائية
#هندسة_كهربائية

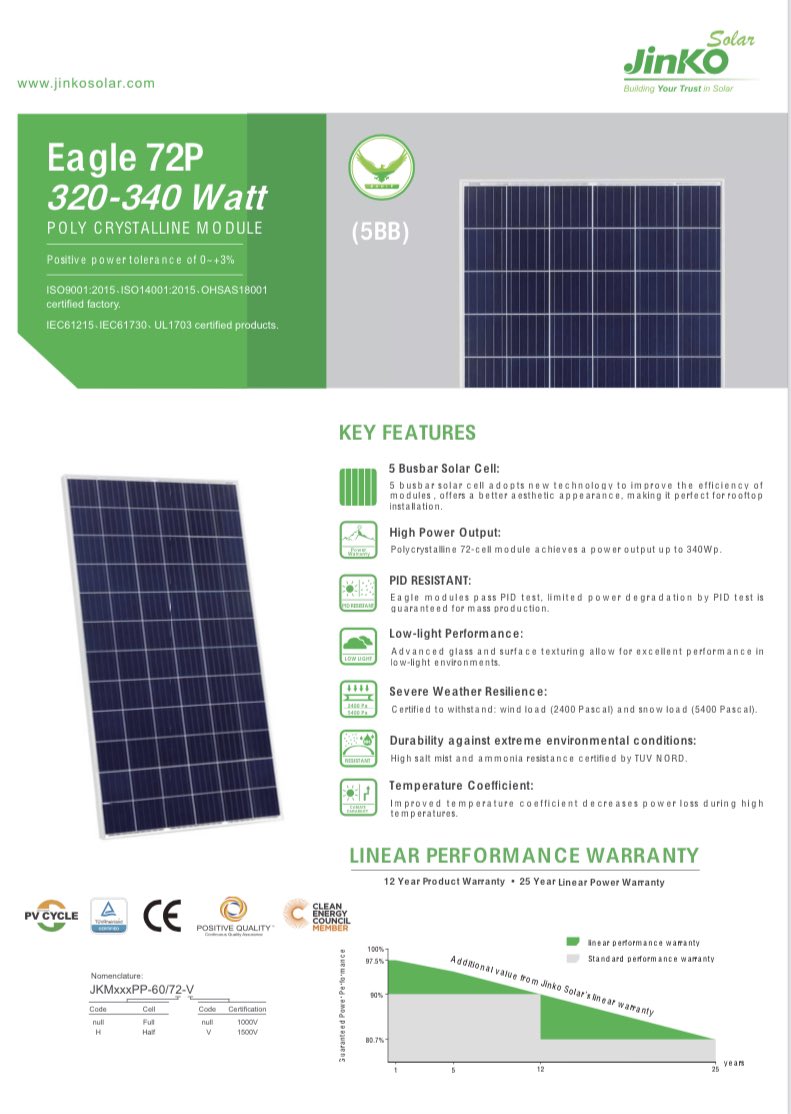

واللوح الشمسي الذي سنتحدث عنه هو اللوح الشمسي من شركة Jinko الصينية والموجود هنا بالرابط أدناه .
jinkosolar.com
jinkosolar.com
أولا : ضمان الأداء الخطي (LINEAR PERFORMANCE WARRANTY )
ونعني بها نسبة أداء اللوح الشمسي مع تقدم السنين فنجد أنه بعد ٢٥ سنة من عمر اللوح الشمسي يقل أداءه لتصل إلى 80.2% كما هو مبين بالصورة ادناه.
ونعني بها نسبة أداء اللوح الشمسي مع تقدم السنين فنجد أنه بعد ٢٥ سنة من عمر اللوح الشمسي يقل أداءه لتصل إلى 80.2% كما هو مبين بالصورة ادناه.

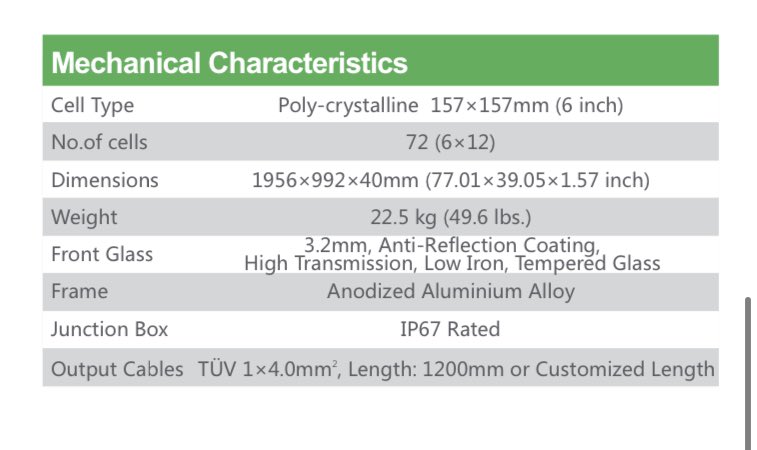

ثانيا : الخصائص الميكانيكية (Mechanical Characteristics )
و الموجودة بالصورة أدناه ، وهي الخصائص والمواصفات الميكانيكية للوح الشمسي و أهمها كالآتي :
١- نوع الخلية (Cell Type )
٢- عدد الخلايا (No. of cells )
٣- الأبعاد (Dimensions) (الطول x العرض x السُمْك )
و الموجودة بالصورة أدناه ، وهي الخصائص والمواصفات الميكانيكية للوح الشمسي و أهمها كالآتي :
١- نوع الخلية (Cell Type )
٢- عدد الخلايا (No. of cells )
٣- الأبعاد (Dimensions) (الطول x العرض x السُمْك )
ثالثا: قيم الجهد والتيار والقدرة
والتي يتم استخراجها تحت الظروف المعيارية القياسية (Standard Test Conditions) و يتم اختصارها ب STC ، والظروف التي بناء عليها يتم استخراج قيم الجهد والتيار والقدرة هي كالآتي :
والتي يتم استخراجها تحت الظروف المعيارية القياسية (Standard Test Conditions) و يتم اختصارها ب STC ، والظروف التي بناء عليها يتم استخراج قيم الجهد والتيار والقدرة هي كالآتي :
1- قيمة الإشعاع الشمسي (Solar Irradiance) تساوي 1000 واط للمتر المربع الواحد (1000W/m^2).
2- قيمة الكتلة الهوائية (Air Mass) تساوي 1.5 .
3- درجة حرارة الخلية (Cell Temperature) تساوي 25 درجة مئوية.
والقيم التي يتم استخراجها تحت اختبار الظروف المعيارية STC هي كالآتي :
2- قيمة الكتلة الهوائية (Air Mass) تساوي 1.5 .
3- درجة حرارة الخلية (Cell Temperature) تساوي 25 درجة مئوية.
والقيم التي يتم استخراجها تحت اختبار الظروف المعيارية STC هي كالآتي :
1- Maximum Power (Pmax): القيمة القصوى للقدرة الناتجة من اللوح الشمسي في الظروف المعيارية .
2- Maximum Power Voltage (Vmp): الجهد المتولد عند أقصى قدرة ينتجها اللوح الشمسي.
3- Maximum Power Current (Imp) : التيار عند أقصى قدرة ينتجها اللوح الشمسي.
يتبع
2- Maximum Power Voltage (Vmp): الجهد المتولد عند أقصى قدرة ينتجها اللوح الشمسي.
3- Maximum Power Current (Imp) : التيار عند أقصى قدرة ينتجها اللوح الشمسي.
يتبع
4- Open Current Voltage (Voc): أعلى قيمة للجهد المتولد من اللوح الشمسي والذي يكون في حالة الدائرة المفتوحة (Open Circuit )
5- Short Circuit Current (Isc): أقصى تيار يتم تمريره من اللوح الشمسي والذي يكون في حالة دائرة القصر (Short Circuit )
وجميع تلك القيم موجودة بالصورة أدناه.
5- Short Circuit Current (Isc): أقصى تيار يتم تمريره من اللوح الشمسي والذي يكون في حالة دائرة القصر (Short Circuit )
وجميع تلك القيم موجودة بالصورة أدناه.
رابعاً : معامل الحرارة (Temperature Coefficient )
والتي تصف العلاقة بين زيادة درجة الحرارة درجة واحدة و التغيير الحاصل في خاصية معينة سواء بالزيادة (+) أو بالنقصان (-) .
يتبع
والتي تصف العلاقة بين زيادة درجة الحرارة درجة واحدة و التغيير الحاصل في خاصية معينة سواء بالزيادة (+) أو بالنقصان (-) .
يتبع

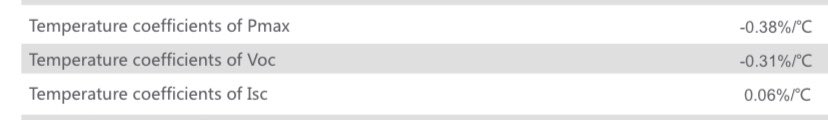

فمثلا قيمة معامل الحرارة الخاص بالقدرة (Pmax) هي - 0.38%/C كما هو مبين بالصورة ، أي أنه في حال زيادة درجة حرارة واحدة فإن القدرة ستقل بنسبة 0.40 % ، و ينطبق ذلك على الجهد والتيار أيضا بنسب مختلفة كما هو مبين بالصورة أدناه .
انتهى
