إضاءة مدارج الطيران 💡
Runway Lights
ماهي انواعها ومواصفاتها والغرض من استخدامها؟
#معلومة_طيران
#Aviation_Master
تابع الثريد 👇🏻

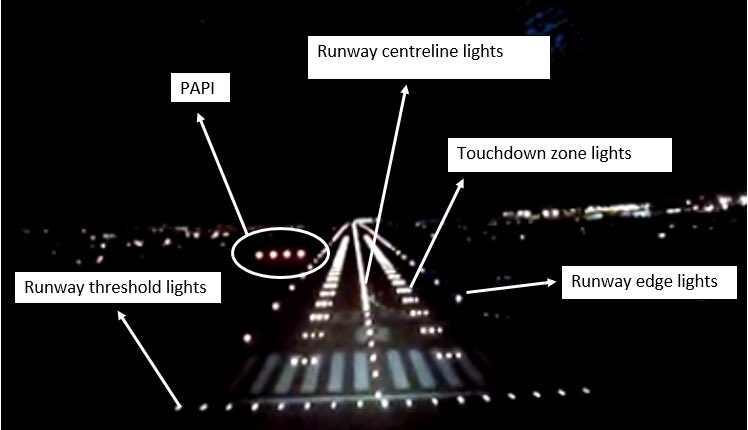

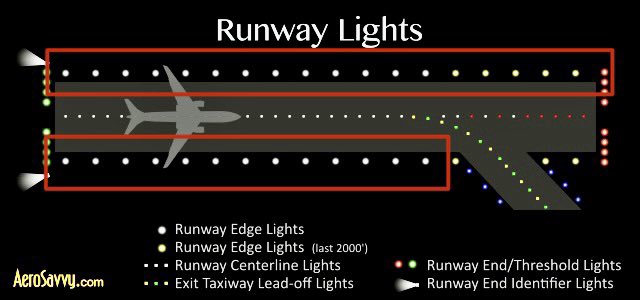

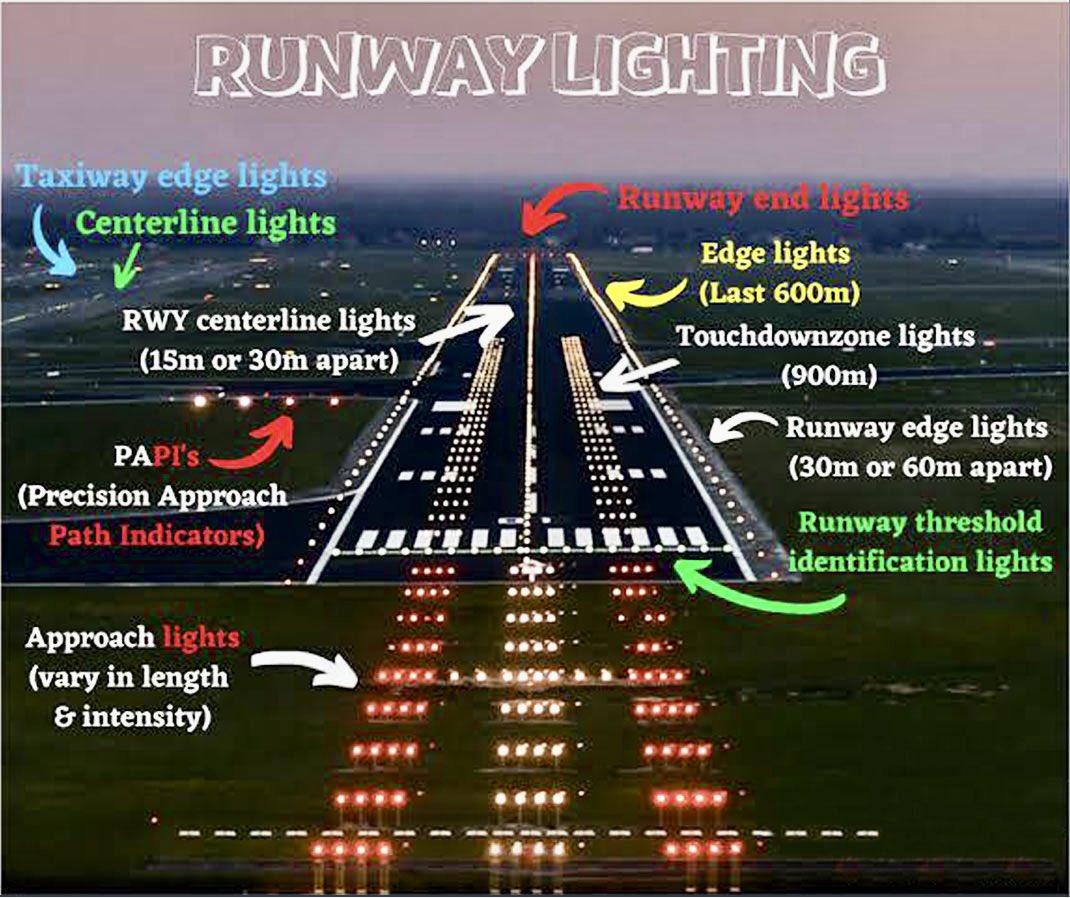

تستخدم إضاءة المدارج في المطارات للاستخدام في الليل وانخفاض مستوى الرؤية. تُشكّل أضواء المدرج التي تُرى من الجو الخطوط العريضة للمدرج. قد يحتوي المدرج على بعض أو كل ما يلي:

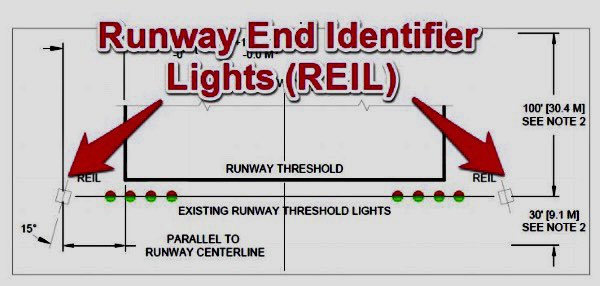

أضواء معرف نهاية المدرج (REIL) Runway End Indentifier Lights- أحادي الاتجاه (اتجاه الاقتراب المواجه) وهو زوج شامل الاتجاهات من الأضواء الوامضة المتزامنة المثبتة عند عتبة المدرج ، واحد على كل جانب.

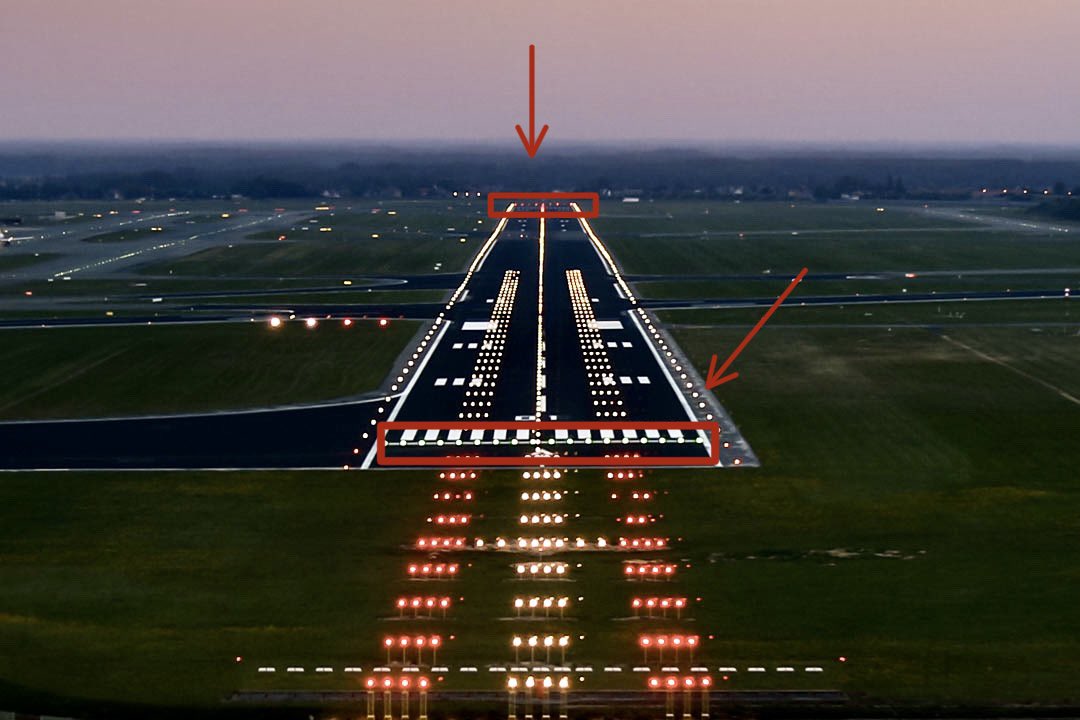

أضواء نهاية المدرج Runway end light - زوج من أربعة او خمسة مصابيح على كل جانب من جوانب المدرج ، تمتد هذه الأضواء على طول العرض الكامل للمدرج. تظهر هذه الأضواء باللون الأخضر عند النظر إليها من خلال الاقتراب من الطائرات واللون الأحمر عند رؤيتها من المدرج (الجهة المعاكسة).

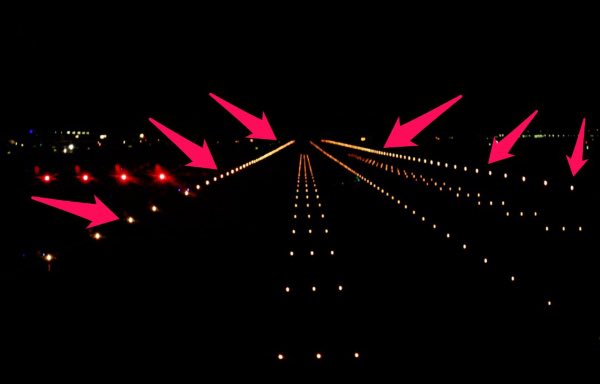

أضواء حافة المدرج Runway edge light - أضواء بيضاء مرتفعة تمتد بطول المدرج على كلا الجانبين.تصبح إضاءة الحافة بلون كهرماني في آخر 2000 قدم من المدرج ، أو الثلث الأخير من المدرج ، أيهما أقل.

نظام إضاءة المدرج الوسطية (RCLS) Runway centerline light system- أضواء مدمجة في سطح المدرج على مسافة 50 قدمًا (15 مترًا) على طول خط الوسط في بعض مدارج الأجهزة الدقيقة. أبيض باستثناء آخر 900 متر (3000 قدم): أبيض وأحمر بديل لمسافة 600 متر (1969 قدم) وأحمر لآخر 300 متر (984 قدم).

أضواء منطقة الهبوط (TDZL) Touchdown Zone Lights- صفوف من أشرطة الضوء الأبيض (مع ثلاثة في كل صف) بفواصل زمنية تبلغ 30 أو 60 مترًا (98 أو 197 قدمًا) على جانبي خط الوسط لمسافة 900 متر (3000 قدم).

"نظام إضاءات الهبوط" 🛬
ALS

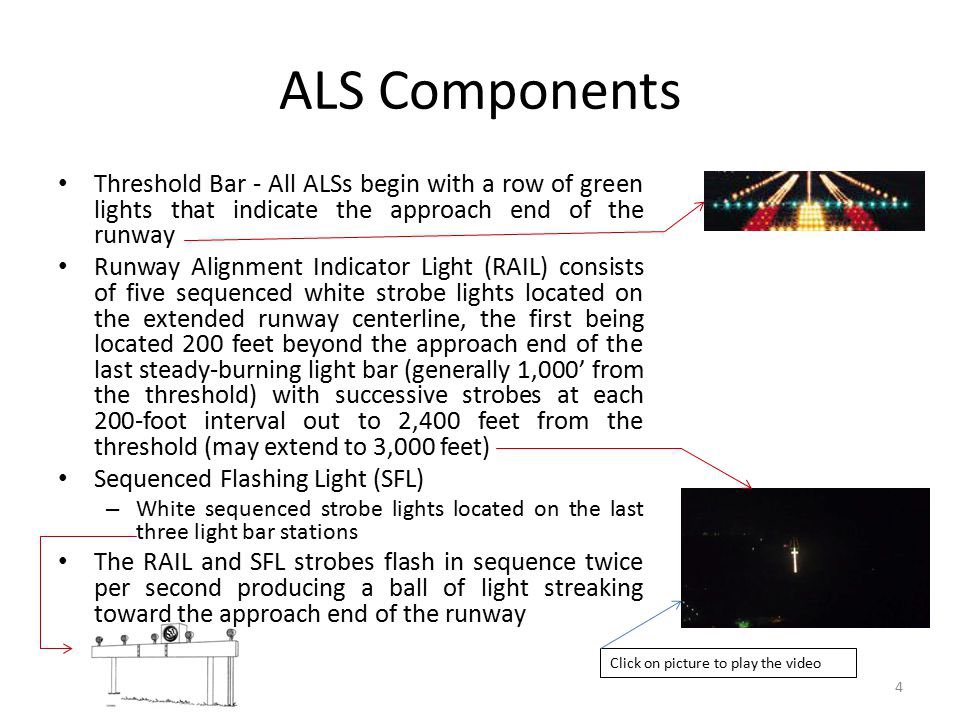

نظام إضاءة الاقتراب (ALS) Approach lighting system

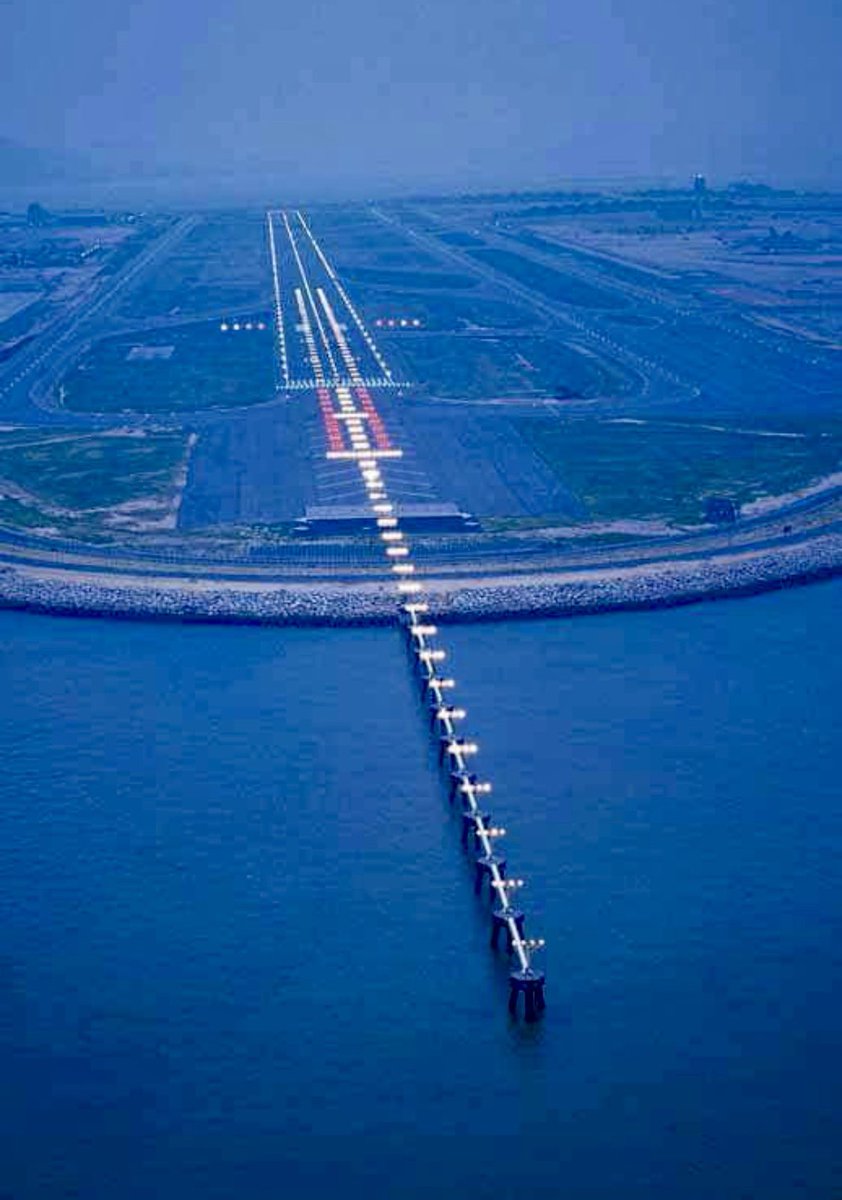

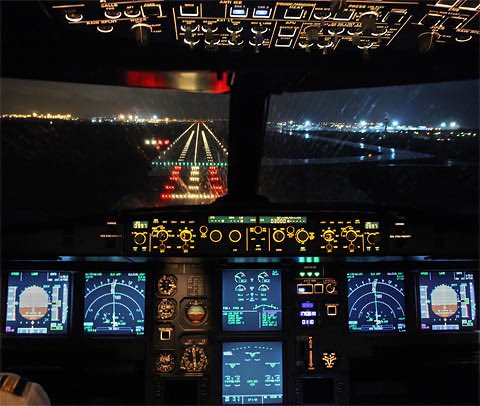

هو نظام إضاءة يتم تركيبه على نهاية اقتراب مدرج المطار ويتكون من سلسلة من الأشرطة الضوئية أو الأضواء القوية أو مزيج من الاثنين يمتد إلى الخارج من نهاية المدرج.

عادةً ما يخدم ALS مدرجًا به إجراء نهج أداة (IAP) Instrument Approach Procedure
مرتبط به ويسمح للطيار بتحديد بيئة المدرج بصريًا ومحاذاة الطائرة مع المدرج عند الوصول إلى نقطة محددة
وتعزز بشكل كبير سلامة عمليات الطيران لا سيما في ظروف الرؤية المنخفضة.

OLS

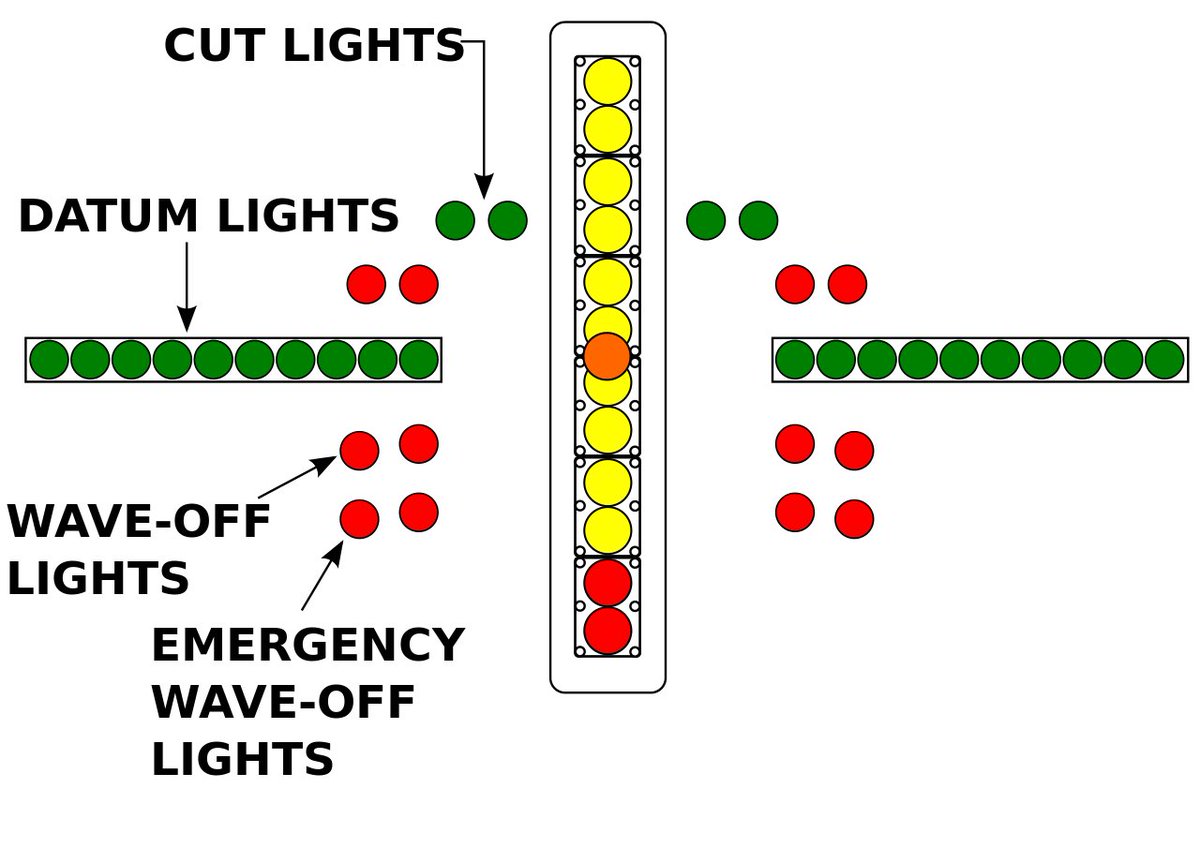

يستخدم نظام الهبوط البصري (OLS) optical landing system
لإعطاء معلومات عن مسار الهبوط للطيارين في مراحله النهائية.
يحتوي نظام الهبوط البصري على العديد من المكونات ذات الصلة: الأضواء المستخدمة لإعطاء إشارات بصرية للطائرة المقتربة ، ونظام التحكم في الضوء ، ونظام التثبيت.

PAPI

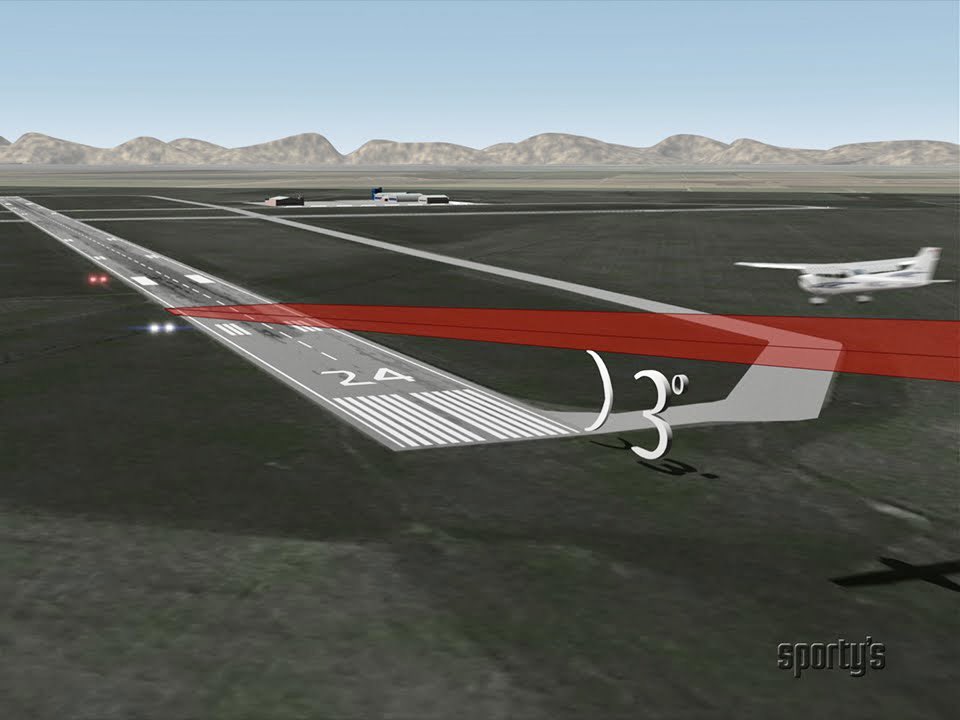

مؤشر مسار الاقتراب الدقيق (PAPI) Precision Approach Path Indicator
هي أداة مساعدة بصرية توفر معلومات توجيهية للطيار في الحصول على النهج الصحيح والحفاظ عليه (في المستوى العمودي) إلى المدرج ويقع بشكل عام على الجانب الأيسر من المدرج على بعد حوالي 300 متر من عتبة هبوط المدرج.

مؤشر انحدار الاقتراب المرئي (VASI) Visual Approach Slope Indicator
هو نظام من الأضواء على جانب عتبة المدرج يوفر معلومات توجيهية عن النزول البصري أثناء الاقتراب.قد تكون هذه الأضواء مرئية من مسافة تصل إلى 8 كيلومترات (5.0 ميل) خلال النهار وما يصل إلى 32 كيلومترًا (20 ميلًا) ليلاً.

وأخيراً وصلنا الى نهاية هذه السلسلة من التغريدات والتي تم الشرح بها عن أضواء مدارج الطيران المستخدمة وانواعها واستخداماتها
أرجو ان اكون قد وُفقت لنقل المعلومات بالشكل صحيح وان تكون واضحة للمتلقي خصوصاً غير المختص بمجال #الطيران
تحياتي 🫡
