دورة PLC:
تعتبر من أهم دورات تخصص الهندسة الكهربائية والتي يحتاجها مهندسي قسم الهندسة الكهربائية. PLC اختصارًا لـ Programmable Logic Controller وهو جهاز صغير مبرمج للعمل على تشغيل نظام معين. يتم توصيله للكمبيوتر ثم تصمم الدوائر الإلكترونية على الكمبيوتر لتحميلها على الـ PLC ثم…
تعتبر من أهم دورات تخصص الهندسة الكهربائية والتي يحتاجها مهندسي قسم الهندسة الكهربائية. PLC اختصارًا لـ Programmable Logic Controller وهو جهاز صغير مبرمج للعمل على تشغيل نظام معين. يتم توصيله للكمبيوتر ثم تصمم الدوائر الإلكترونية على الكمبيوتر لتحميلها على الـ PLC ثم…
يتم فصل الكمبيوتر عن المتحكم ليقوم بتنفيذ عمل الدائرة المحملة. فيقوم جهاز الـPLC بالنظر إلى المدخل INPUT واعتمادًا على حالته 1/0, ON/OFF حسب المعالجة التي تتم داخل المتحكم من البرنامج المحمل عليه يقوم بإخراج OUTPUT.

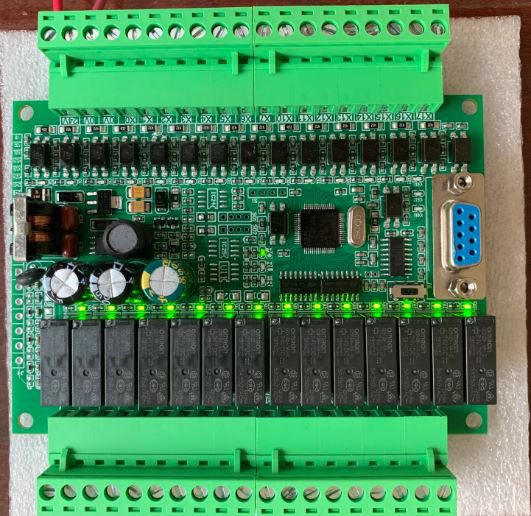

يتألف هذا المتحكم المنطقي من وحدات مختلفة, عادة ما يطلق عليها كروت Cards مثل:
وحدات إدخال وإخراج رقمية Digital.
وحدات إدخال وإخراج تماثلية Analog.
وحدة معالجة مركزية
وحدة تخزين
وحدة اتصالات Communications.
وحدة إمداد الطاقة Power Supply.
وحدات إدخال وإخراج رقمية Digital.
وحدات إدخال وإخراج تماثلية Analog.
وحدة معالجة مركزية
وحدة تخزين
وحدة اتصالات Communications.
وحدة إمداد الطاقة Power Supply.
البرمجيات:
يعمل الجهاز القابل للبرمجة بنظام تشغيل خاص به بحيث يستطيع ترجمة البرنامج المحمل عليه إلى مصفوفات أو قاعدة من البيانات.
وهنالك أربعة أنواع شهيرة لتمثيل هذه البرامج:
1-الشكل السُلمي Ladder diagram
2-شكل سرد تعبيري Statement list
يعمل الجهاز القابل للبرمجة بنظام تشغيل خاص به بحيث يستطيع ترجمة البرنامج المحمل عليه إلى مصفوفات أو قاعدة من البيانات.
وهنالك أربعة أنواع شهيرة لتمثيل هذه البرامج:
1-الشكل السُلمي Ladder diagram
2-شكل سرد تعبيري Statement list
3-الشكل الوظيفي Functional block diagram
4-الشكل المجدول Structure list
نماذج PLC:

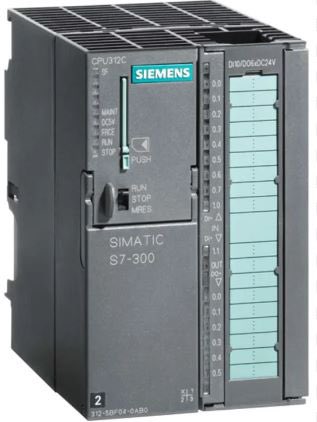

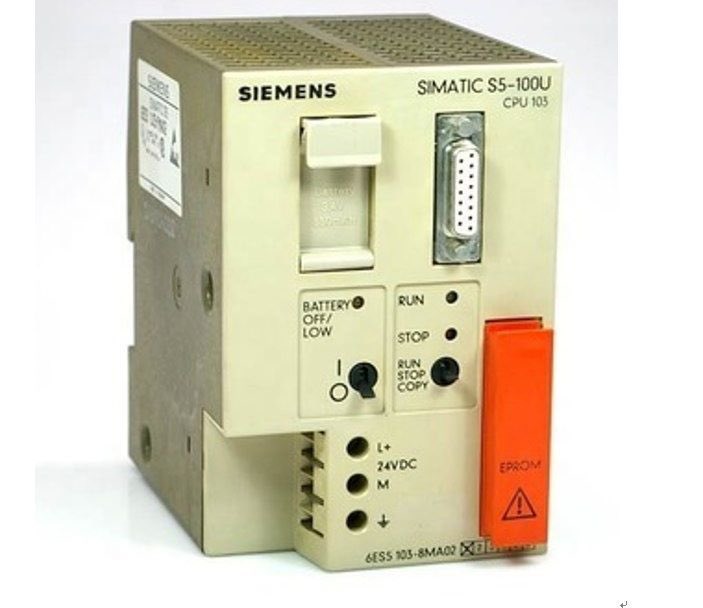

S5, S7, LOGO من سيمنس

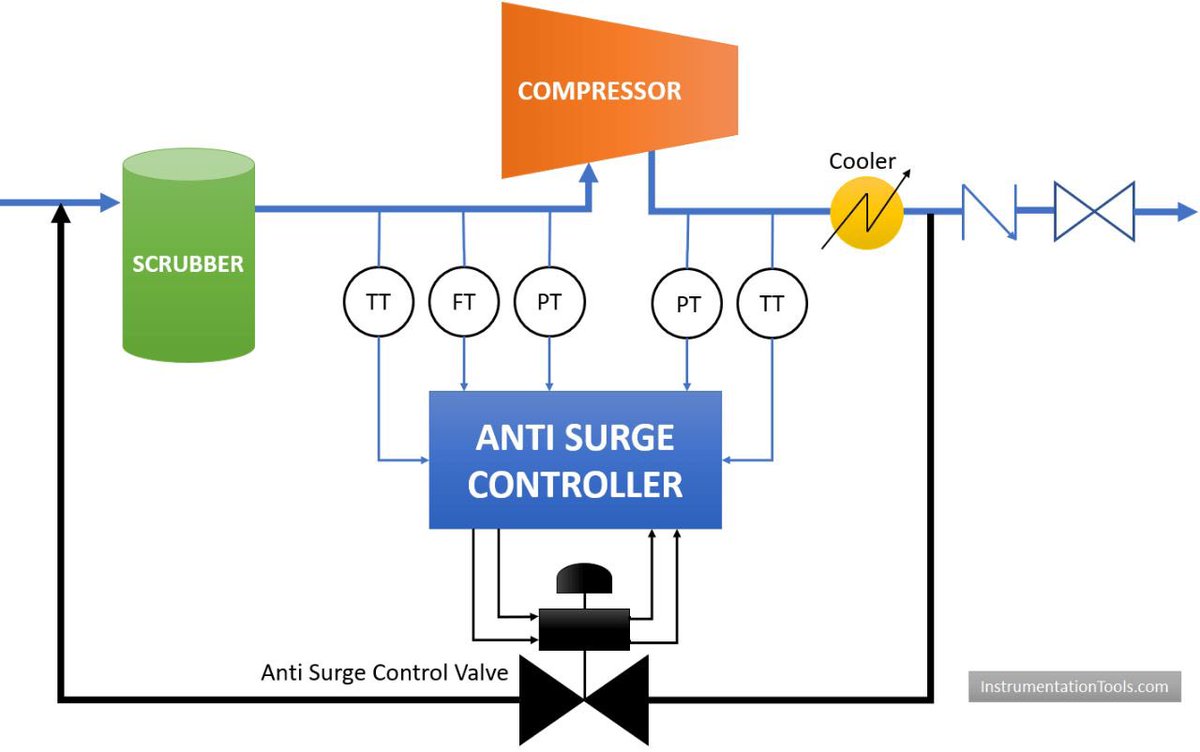

Antisurge Controller من سي سي سي
4-الشكل المجدول Structure list
نماذج PLC:
S5, S7, LOGO من سيمنس
Antisurge Controller من سي سي سي
