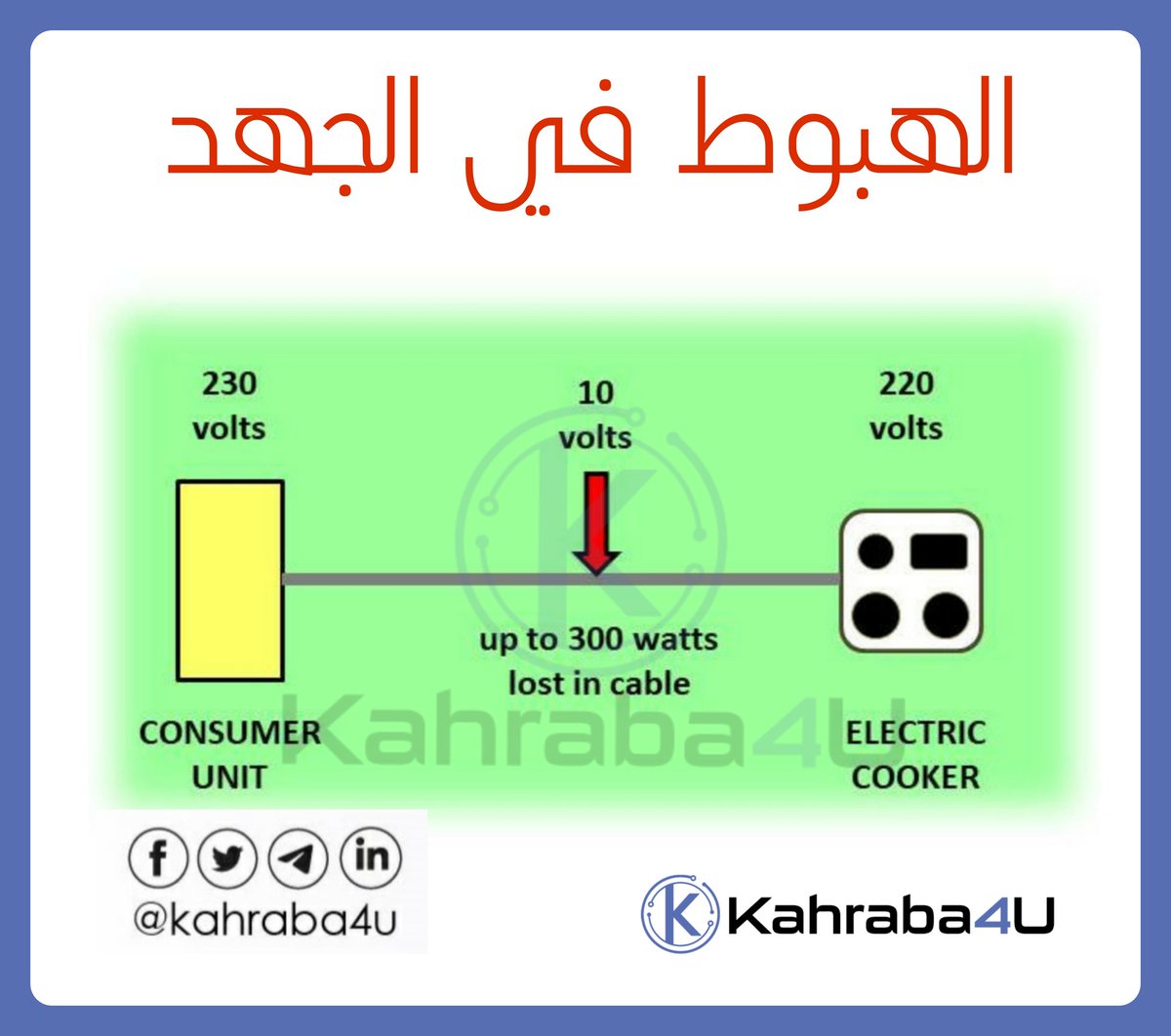

في شبكات التوزيع الكهربائية يجب التأكد من الهبوط في الجهد Voltage Drop عند نهاية الكابل نتيجة مرور التيار لن يتعدى القيم القياسية المسموح بها هو 4% في الظروف الطبيعية، أو 8% في ظروف الطوارئ (في بعض المواصفات تتراوح 3-6%)
#هندسة_كهربائية
#الهندسة_الكهربائية
#kahraba4u
#هندسة_كهربائية
#الهندسة_الكهربائية
#kahraba4u
وبالطبع فنحن حريصين على التأكد من عدم هبوط الجهد لعدة أسباب:
- أن الهبوط في الجهد بنسبة %1 فقط يؤدى إلى انخفاض شدة الإضاءة من اللمبات التنجستن بنسبة 3%
- بعض الأجهزة المنزلية التي لها محركات ثابتة القدرة تتأثر بشدة بانخفاض الجهد، فمن المعلوم أن
- أن الهبوط في الجهد بنسبة %1 فقط يؤدى إلى انخفاض شدة الإضاءة من اللمبات التنجستن بنسبة 3%
- بعض الأجهزة المنزلية التي لها محركات ثابتة القدرة تتأثر بشدة بانخفاض الجهد، فمن المعلوم أن
- (P)،=V×I×Cos¤
- ومن ثم فإى انخفاض بأي نسبة في الجهد سيؤدي بالضرورة إلى ارتفاع في التيار بنفس النسبة.
والمشكلة أن هذا الارتفاع غالبا لا يكون كبيرا، فلو فرضنا أن هذا الارتفاع في التيار كان بنسبة 10% فقط،
- ومن ثم فإى انخفاض بأي نسبة في الجهد سيؤدي بالضرورة إلى ارتفاع في التيار بنفس النسبة.
والمشكلة أن هذا الارتفاع غالبا لا يكون كبيرا، فلو فرضنا أن هذا الارتفاع في التيار كان بنسبة 10% فقط،
فهذا يعني أن الـ CB لن يشعر بهذه الزيادة في التيار وبالتالي لن يفصل الدائرة، في حين سيظل الجهاز يعاني من هذه الزيادة ومن ثم ترتفع درجة حرارته تدريجيا مع الزمن حتى يصل لمرحلة الاحتراق (Thermal Runaway). ومن هنا جاءت أهمية التأكد من عدم هبوط الجهد عن القيم القياسية المسموح بها.
حساب الهبوط في الجهد Voltage Drop
يمكن حساب الهبوط في الجهد باستخدام جداول الشركات التقديرية، مقاسا بـ mV/A/m من جدول شركة الكابلات، ثم بمعلومية التيار المار بالكابل بالأمبير وطول الكابل يتم حساب الهبوط في الجهد. ويجب مراعاة أن كل نوع من الكابلات له جداوله الخاصة به
يمكن حساب الهبوط في الجهد باستخدام جداول الشركات التقديرية، مقاسا بـ mV/A/m من جدول شركة الكابلات، ثم بمعلومية التيار المار بالكابل بالأمبير وطول الكابل يتم حساب الهبوط في الجهد. ويجب مراعاة أن كل نوع من الكابلات له جداوله الخاصة به
طريقه أخرى لحساب الهبوط في الجهد :
ويمكن تطبيقها إذا كانت الـImpedance معطاة بالـ pu كما في حالة الهبوط في الجهد خلال محول توزيع مثلا، فإن الهبوط في الجهد عندئذ يمكن أن يحسب مباشرة من المعادلة
V =Zp.u x Vline
ويمكن تطبيقها إذا كانت الـImpedance معطاة بالـ pu كما في حالة الهبوط في الجهد خلال محول توزيع مثلا، فإن الهبوط في الجهد عندئذ يمكن أن يحسب مباشرة من المعادلة
V =Zp.u x Vline
ملحوظات هامة:
يحسب الـ VD في دوائر phase -3 كنسبة من الـ Vine.
لاحظ أن Xcable تهمل في الموصلات الصغيرة، ويكتفى عندئذ فقط بقيمة المقاومة R.
جداول الشركات تعطى القيمة للـ VD مضروبة مباشرة في 2 بالنسبة لدوائر الـ Single Phase، ومضروبة مباشرة في جذر 3 بالنسبة لدوائر الـ Phase-3.
يحسب الـ VD في دوائر phase -3 كنسبة من الـ Vine.
لاحظ أن Xcable تهمل في الموصلات الصغيرة، ويكتفى عندئذ فقط بقيمة المقاومة R.
جداول الشركات تعطى القيمة للـ VD مضروبة مباشرة في 2 بالنسبة لدوائر الـ Single Phase، ومضروبة مباشرة في جذر 3 بالنسبة لدوائر الـ Phase-3.
