المستودعات عالية التكدس High Piled Storage /
تختلف المستودعات عن غيرها في تصميم انظمة الاطفاء ويختلف تصنيفها من ناحية الخطورة عن باقي الاشغالات فهي تعتمد على نوعية المادة المخزنة ، وطريقة تخزينها وارتفاع المادة المخزنة وارتفاع السقف،كما يوجد انواع أخرى من التخزين لها متطلبات خاصة

المرجعية : توجد التصنيفات وانظمة الاطفاء الخاصة بالمستودعات عالية التكدس في الباب 32 من الكود السعودي للحماية من الحريقSBC801 ، NFPA13 ch 20,21,22,23,24and 25

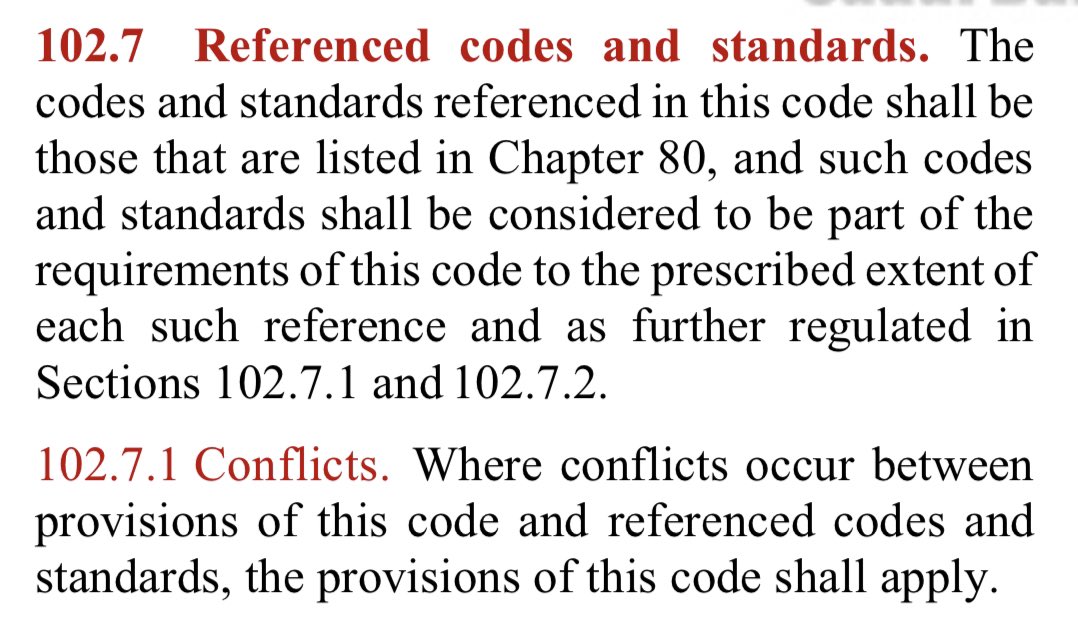

في حال وجود اختلاف او تعارض بين الكود السعودي للحماية من الحريق ومعيار NFPA13 فيطبق ماجاء في الكود السعودي

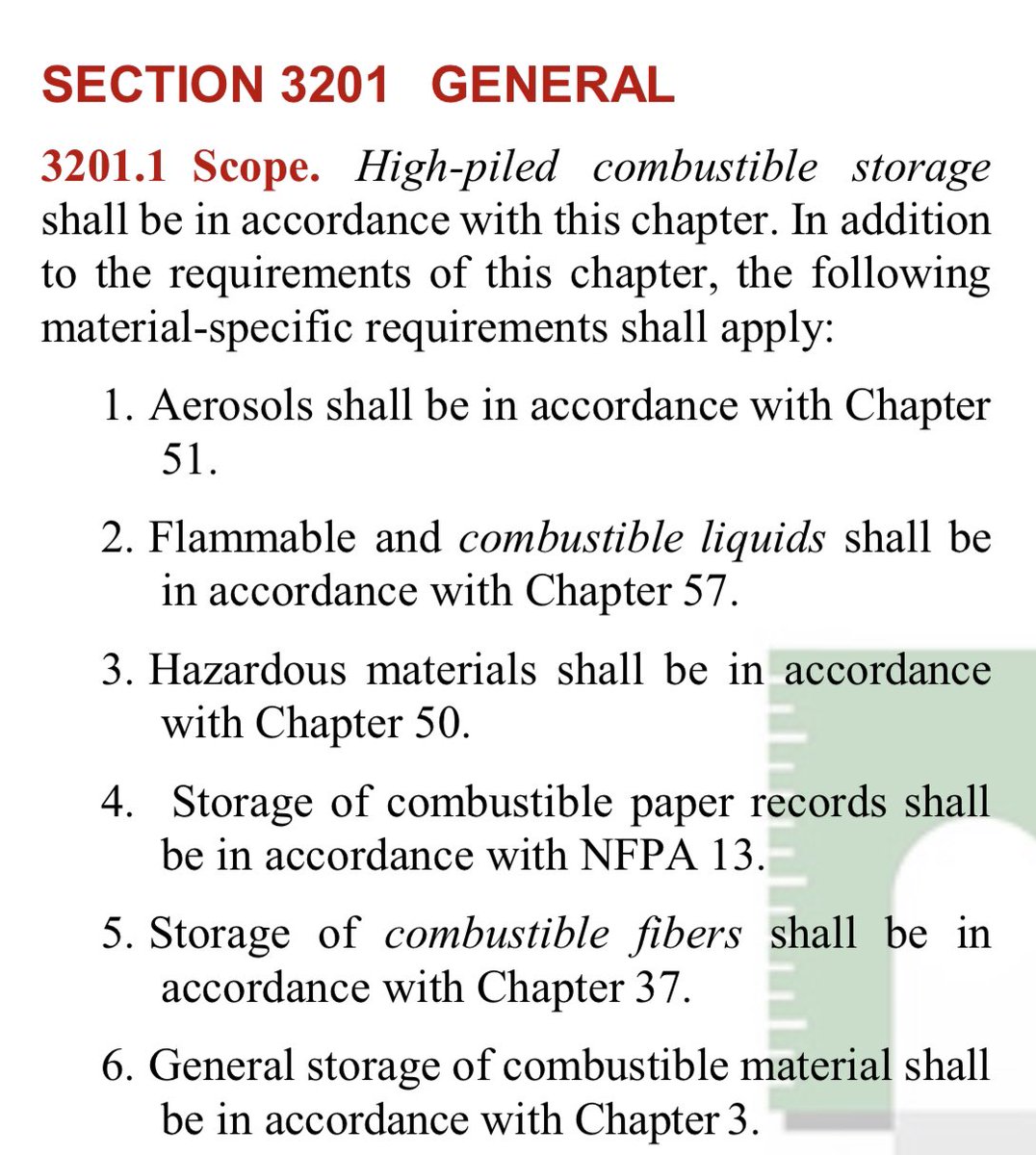

ويجدر الذكر الا انه يوجد بعض المخازن يتم حمايته بانظمة اخرى غير الماء مثل مخازن السوائل القابلة للاشتعال Flamable and Combustible Liquids ويوجد معيار خاص لتصميم انظمة الحماية بها وهو NFPA 30 والباب 57 من SBC801 ونظام الرش فيها يكون باستخدام مادة الفوم Automatic Foam System

لتصميم نظام اطفاء للمخازن العالية التكدس هناك بعض الخطوات المفروض نتبعها :-
١- تحديد تصنيف السلع الموجودة في المخزن.
٢- تحديد وتصنيف طريقة التخزين.
٣- تحديد ارتفاع المخزن والمسافة بين ارتفاع التخزين والرشاشات.
٤- نبدأ بتصميم مخطط الحماية من الحريق للمخزن ( تصميم نظام الرشاشات).

قبل ان نبدأ في شرح المستودعات عالية التكدس يجب ان نعرف ان هناك ثلاثة انواع من المستودعات وهي :
- المستودعات عالية التكدس
-المستودعات المنخفضة التكدس
- المستودعات المتنوعة وهو يندرج تحت المستودعات المنخفضة التكدس
وسوف يتم شرحها باختصار

1-عالية التكدس High Piled Storage
هو احد انواع التخزين الذي يكون ارتفاع المواد المخزنة فيه اعلى 3.6 متر، وطريقة التصميم فيه مختلفة تماما عن طريقة التصميم في المخازنlow piled storage وتوجد انواع معينة من الرشاشات تستخدم فيه ويتم تصميم الحماية من الحريق له من الفصل 20-25منNFPA 13

2-المستودعات منخفضة التكدس low-piled storage؛
يكون تخزين السلع من الفئة الاولى حتى الرابعة ( Classl to Class lV) بارتفاع 3.6 متر او اقل وعادة ما يكون على شكل ارفف واذا كان الرف من النوع solid shelf (رف مصمت) يجب توفير رشاشات داخل الرفوف in rack sprinklers
NFPA13.19ed 25.6.1

3- متنوع Miscellaneous Storage :
ويندرج تحت تصنيف المخازن Low Piled Storage
وهو المخزن الموجود عادةً داخل المباني (ادارية او سكنية او مستشتفيات...الخ) بشرط الا يتجاوز 10% من مساحة المبنى او 370 متر مربع من مساحة المبنى المغطى بالرش الالي ايهما اكبر.

يمكن تخزين البلاستيك مجموعة A بشرط ان لا يتجاوز ارتفاع التخزين عن 1.5 متر واذا كانت الارفف مصمتة وجب استعمال in rack sprinklers

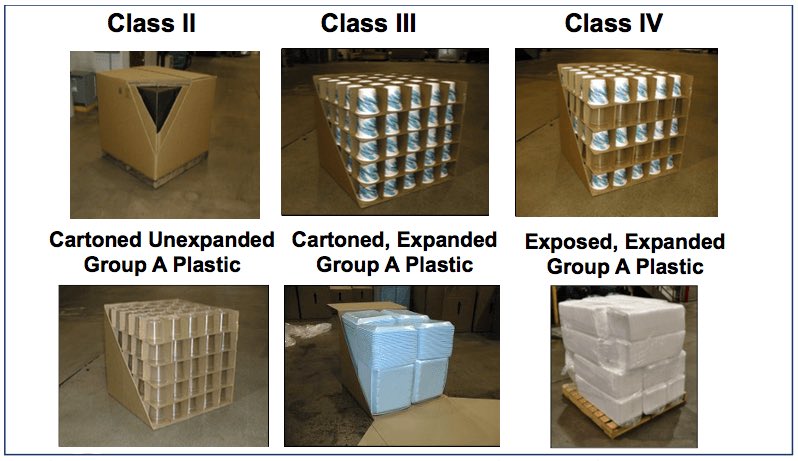

⁃انواع التخزين ؛
توجد عدة انواع لتخزين المواد داخل المستودعات عالية التكدس وهي كالتالي ؛
• Class I
• Class ll
• Class lll
•Class IV
• Group C plastics
• Group B plastics
• Group A plastics

أولاً/ Class I commodities
• مادة غير قابلة للاشتعال
• موضوعة على طبلية خشب
• أو ان هذه المادة مخزنة داخل صندوق من الكرتون ذو طبقة واحدة
• أو داخل الكرتون مقسمة بشرائح كرتونية ذات طبقة واحدة

ثانياً / Class II commodities
• مادة غير قابلة للاشتعال
• محفوظة داخل صندوق خشبي
• أو محفوظة داخل صندوق خشبي او مصنوع من نشارة الخشب المضغوطة
أو داخل كرتون من عدة طبقات

ثالثا / Class III commodities
• اخشاب او اوراق او فايبر طبيعي
• تحتوي على مجموعة ال C بلاستيك
• تكون او لا تكون داخل كراتين
• موضوعة على طبليات pallets او غير موضوعة
•اذا كانت المادة تحتوي على نسبة حجمية 5٪ او اقل من مجموعة A بلاستيك(النوع القابل للتمدد أو غير قابل للتمدد)

رابعا/ Class IV commodities
• مادة مكونة جزئيا او كليا من مجموعة B بلاستيك
•تحتوي على مواد من مجموعة A بلاستيك تكون حرة الانسكاب free-flowing

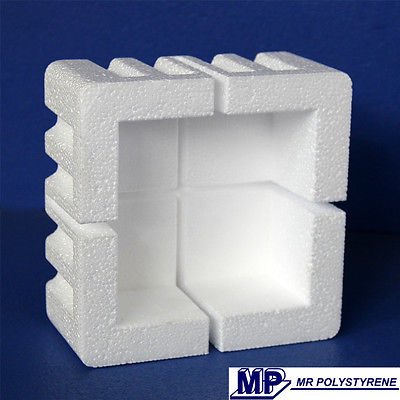

•اذا كانت المادة تحتوي على نسبة حجمية من 5٪ الى 25٪ من مجموعة A بلاستيك (النوع القابل للتمدد expanded plastic في كراتين او صناديق خشبية

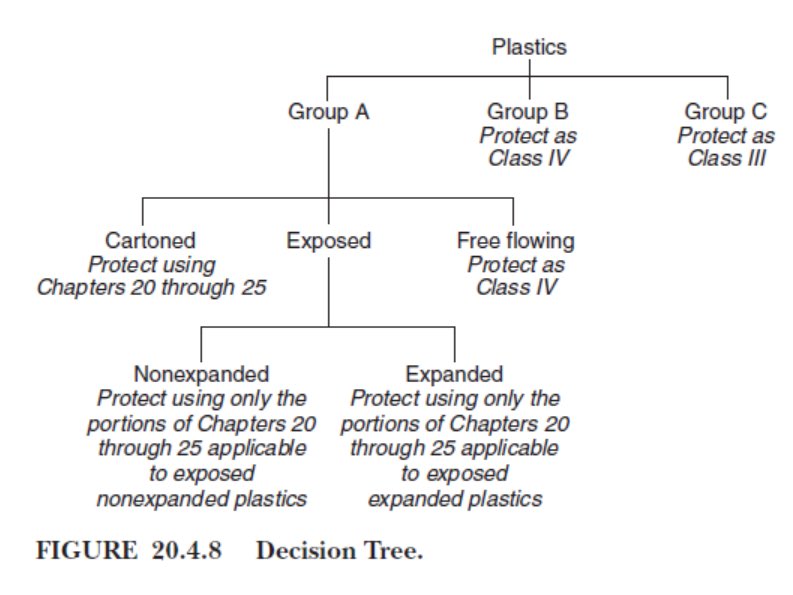

خامساً / البلاستيك Plastics
وتنقسم الى ٣ اقسام ؛
✅Group A Plactic
✅Group B Plactic
✅Group C Plactic
أشدهم خطورة Group A واقلهم خطورة Group C
Group B تعادل Class IV Group C تعادل Class III

Group B تعادل Class IV
Group C تعادل Class III

الخطوة الثانية من خطوات تصميم المخازن عالية التكدس هي /
Identify the storage arrangement
وهي معرفة طريقة التخزين ؛
Solid-Piled storage ✅
Palletized storage ✅
Bin Box storage ✅
Shelf storage ✅
or Back-to-Back Shelf
Storage
Rack Storage✅

Solid-Piled Storage.
تخزين السلع فوق بعضها البعض من غير طبليات pallets

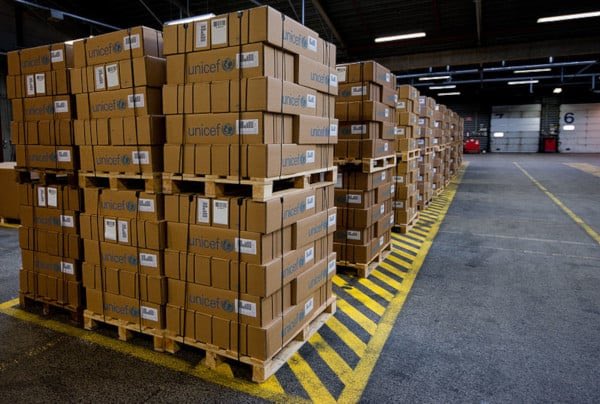

Palletized Storage
هو نفس طريقة التخزين السابق ولكن الاختلاف هنا ان التخزين يكون على طبليات ، عند تحديد فئة السلعة Commodity

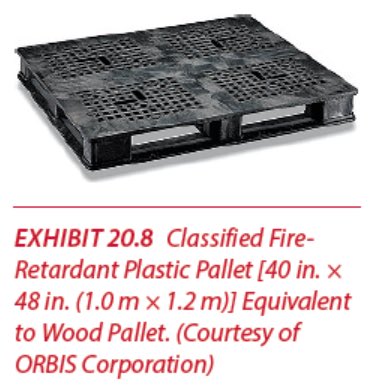

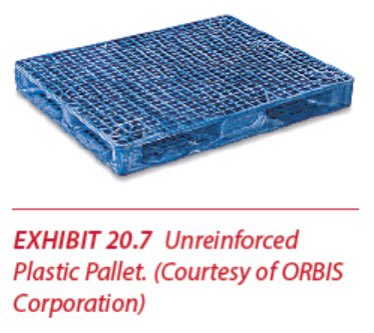

⁃الطبلية المصنوعة من الخشب او الحديد لاتؤثر في فئة السلعة اما اذا كانت مصنوعة من البلاستيك فاننا نضيف درجة اذا كانت un-reinforced ودرجتين اذا reinforced

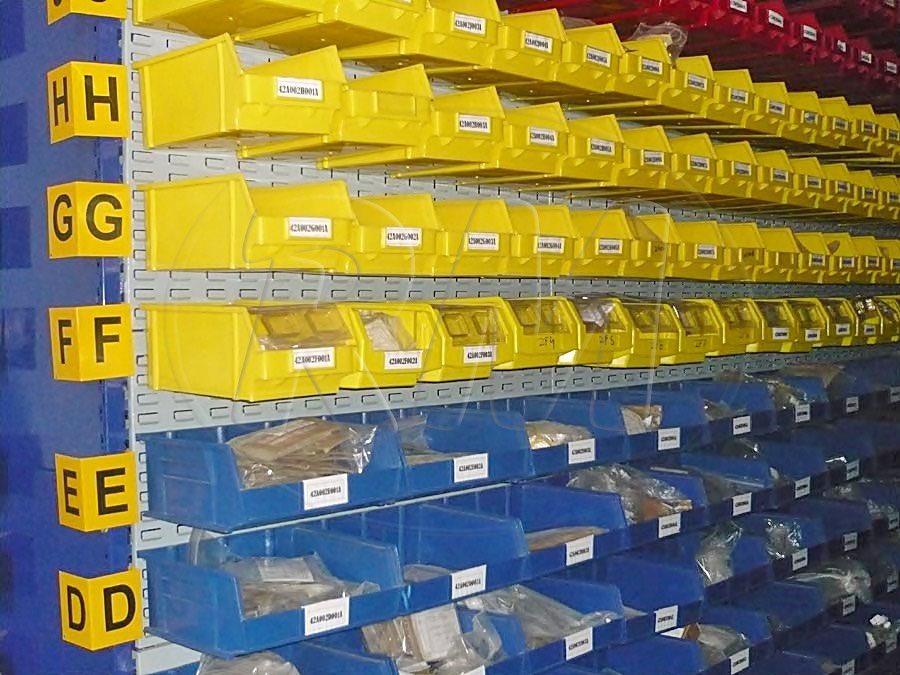

Bin Box Storage.
التخزين في صناديق من الخشب او المعدن او الكرتون ذات الجوانب الخمسة وذات وجه مفتوح على الممرات التي تكون فيعا الصناديق ذاتية الدعم او مدعومة بهيكل مصمم بحيث لا توجود مساحة افقية او عمودية حول الصندوق

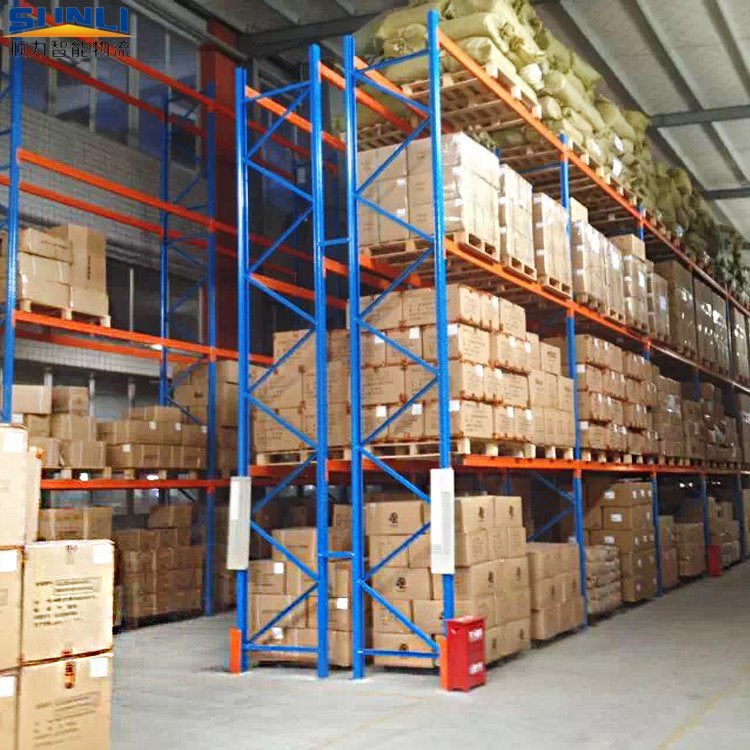

Rack Storage؛
وينقسم من حيث عدد الصفوف الى:-
1-رفوف صف واحد
Single Row
Rack

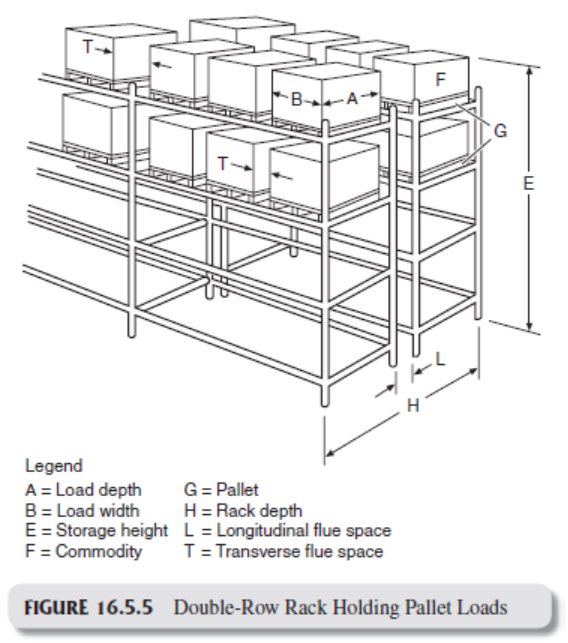

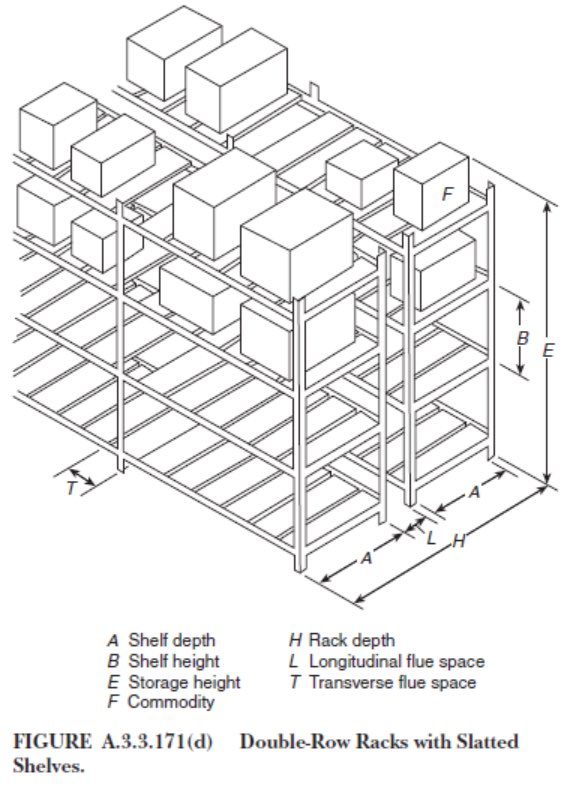

2-رفوف صف مزودوج Double Row Rack
3-رفوف متعدد الصفوف Multiple Row Rack
وينقسم من حيث شكل الرف الى:-

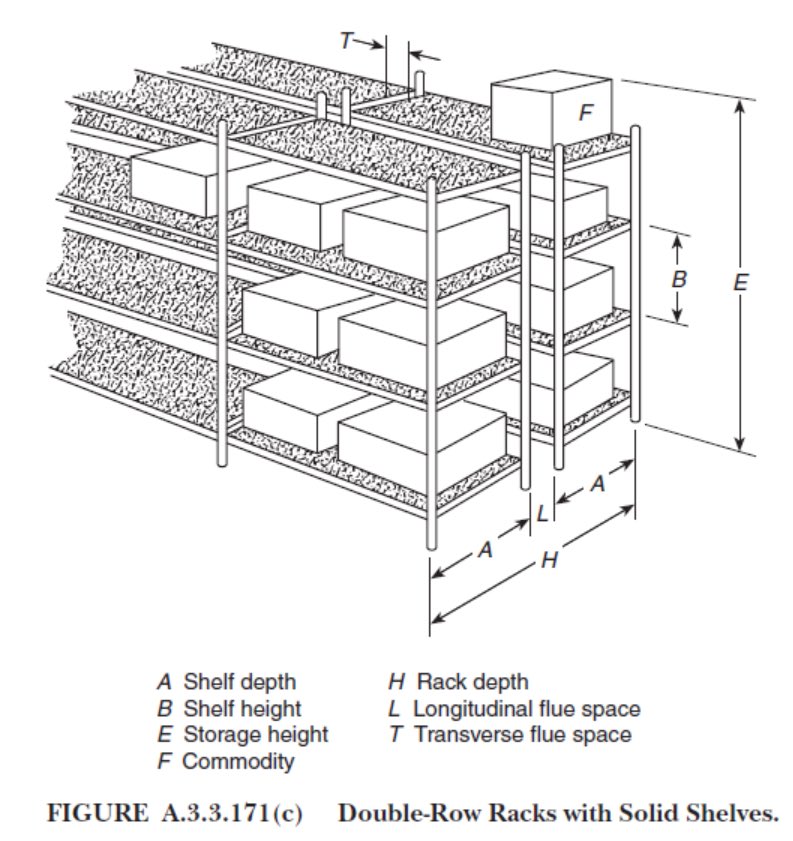

1-ارفف مصمتة Solid Shelves
2-ارفف ذات شرائح Slatted Shelves
3-ارفف مفتوحة open shelves

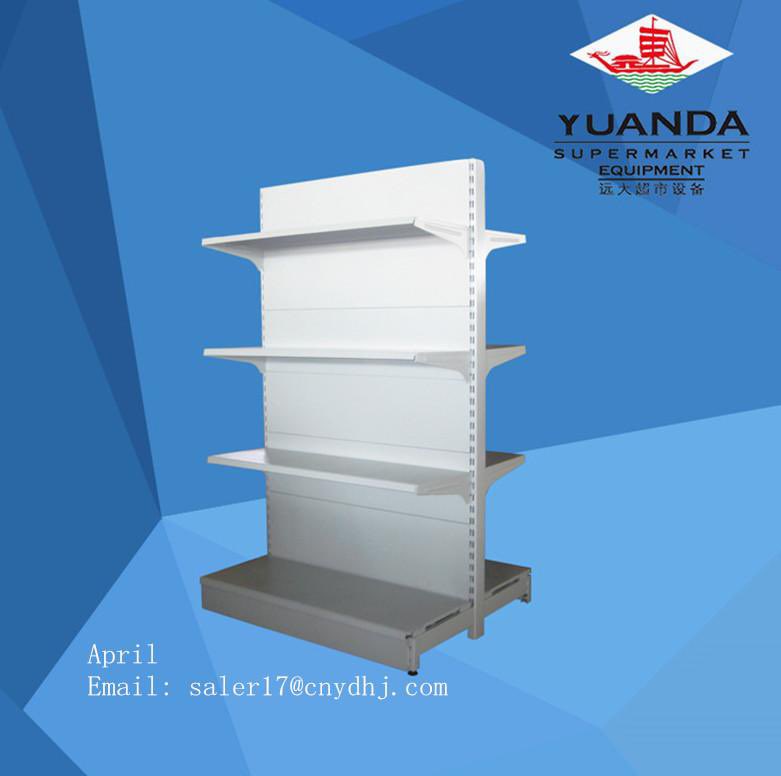

Shelf Storage/
هو عبارة عن تخزين في ارفف مفردة يكون عمقها (عرض الرف) 75 سنتيمتر او رفان back to back عمقهما الاجمالي1.5 متر مفصولين بحاجز راسي طولي من الخشب الرقائقي او الحبيبي او الصفائح المعدنية او ما يعادلها ولا يوجد بينهما مسافة طوليةويكون اقصى ارتفاع للتخزين لهذا النوع 4.6م

بمعنى انه اذا كان تصنيف السلعة او المادة المخزنة classI مثلاً ووضعت على طبلية بلاستيكية معززة reinforced plastic pallet فإننا سنزيد التصنيف درجتين وبالتالي يصبح التصنيف classIII ويعامل على هذا الأساس ويستثنى من هذه القاعدة اذا كان K factor للرشاش 16.8 او اعلى فلا يؤثر في التصنيف

الخطوة الثالثة هي تحديد الارتفاع بين المادة المخزنة والسقف وارتفاع التخزين
الخطوة الرابعة هي الرجوع للجدول 3206.2 من الكود السعودي SBC801 والحصول على المعلومات.
وبناءً عليه يتم معرفة ما اذا كانت أنظمة الاطفاء والانذار وسحب الدخان وغيرها من المعلومات الضرورية للتصميم مطلوبة أم لا

وآخيراً وليس آخراً هذه المعلومات تعطي فكرة عامة للمختصين والمهتمين بمجال السلامة وهي مهمة ولكنها ليست كافية للتصميم لأن هناك بعض المعلومات التفصيلية لم أتطرق لها ولا يسعنا المجال لذكرها ولعلي أسرد مقتطفات منها في قادم الأيام ، آمل أن أكون قد افدتكم ، طابت أوقاتكم 🌹
