كثير من المهندسين يجيد عملية الرفع المساحي لكن القلة يجيد تقديمها باحتراف ..على الرغم من معرفتهم الجيدة ببرنامج Civil 3d
في هذا الثريد سوف أتكلم عن أهم اللوحات التي يجب ان تقدمها عند تقديم أعمال #رفع_مساحي للزبون
في هذا الثريد سوف أتكلم عن أهم اللوحات التي يجب ان تقدمها عند تقديم أعمال #رفع_مساحي للزبون

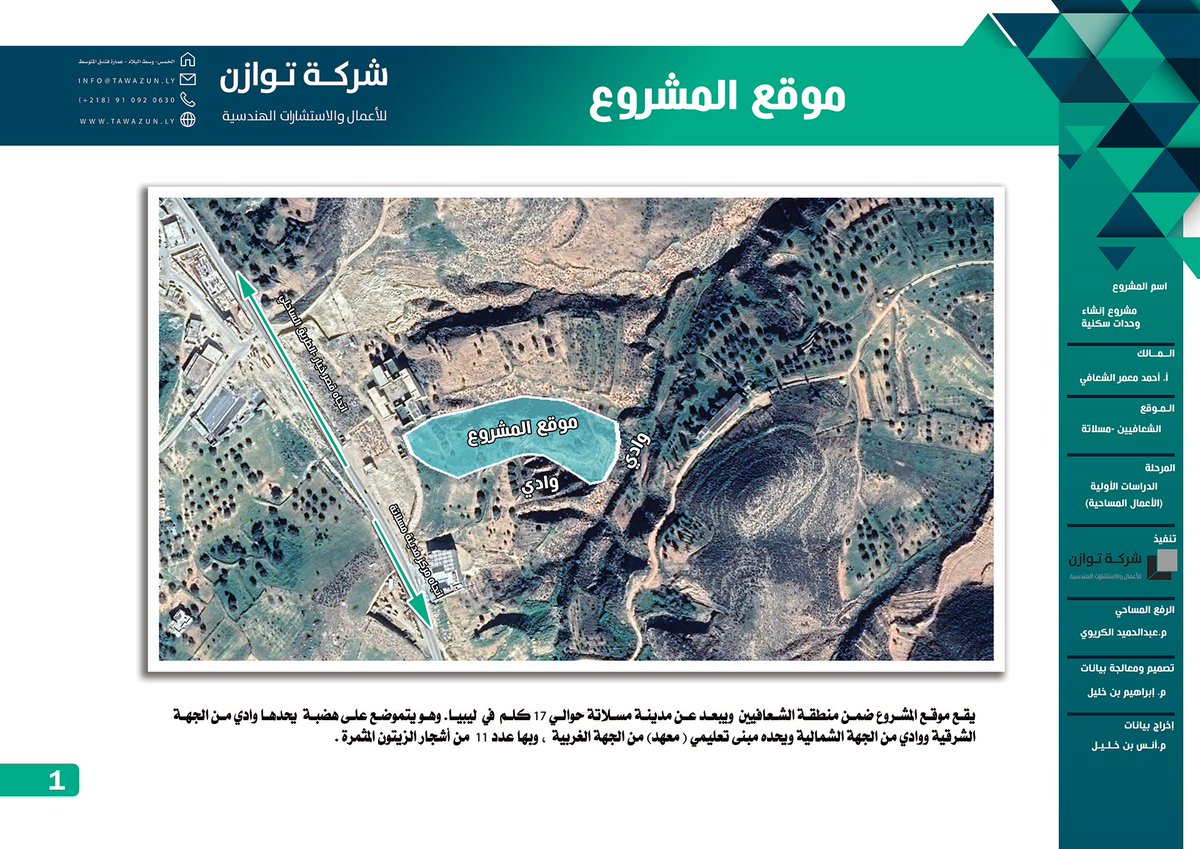

1⃣ خريطة الموقع العام موضحا عليها :
✅الاتجاهات العامة.
✅الطرق الرئيسية المجاورة .
✅المباني القريبة من الموقع .
✅وصف للموقع من حيث نوع التربة السطحية
✅الاشجار الموجودة في الموقع
العوائ✅ق في الموقع أو قرب الموقع وقد تؤثر على العمل
✅الاتجاهات العامة.
✅الطرق الرئيسية المجاورة .
✅المباني القريبة من الموقع .
✅وصف للموقع من حيث نوع التربة السطحية
✅الاشجار الموجودة في الموقع
العوائ✅ق في الموقع أو قرب الموقع وقد تؤثر على العمل
2⃣ تحليل الشمس والرياح السائدة في المنطقة:
✅ مساعدة المعماري على توجيه المبنى خصوصا إذا كان من شركة خارج البلد أو بعيدة عن الموقع .
✅ مساعدة المعماري على توجيه المبنى خصوصا إذا كان من شركة خارج البلد أو بعيدة عن الموقع .

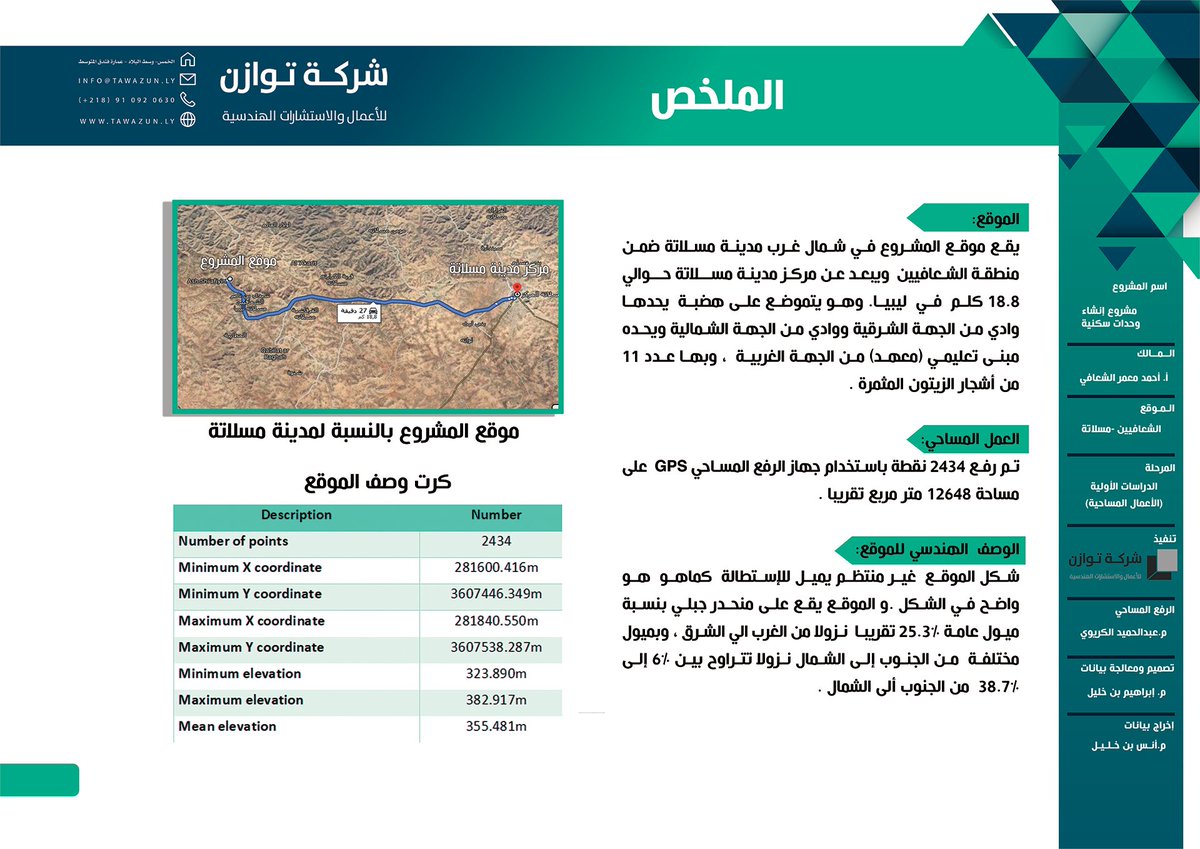

3⃣ ملخص عام :
✅يخلص وصف الموقع .
✅طريقة الرفع المساحي .
✅احداثيات حدود الموقع .
✅وصف هندسي للموقع .
✅أقرب مدينة أو مركز قريةإن كان في منطقة خارج المدن .
✅يخلص وصف الموقع .
✅طريقة الرفع المساحي .
✅احداثيات حدود الموقع .
✅وصف هندسي للموقع .
✅أقرب مدينة أو مركز قريةإن كان في منطقة خارج المدن .

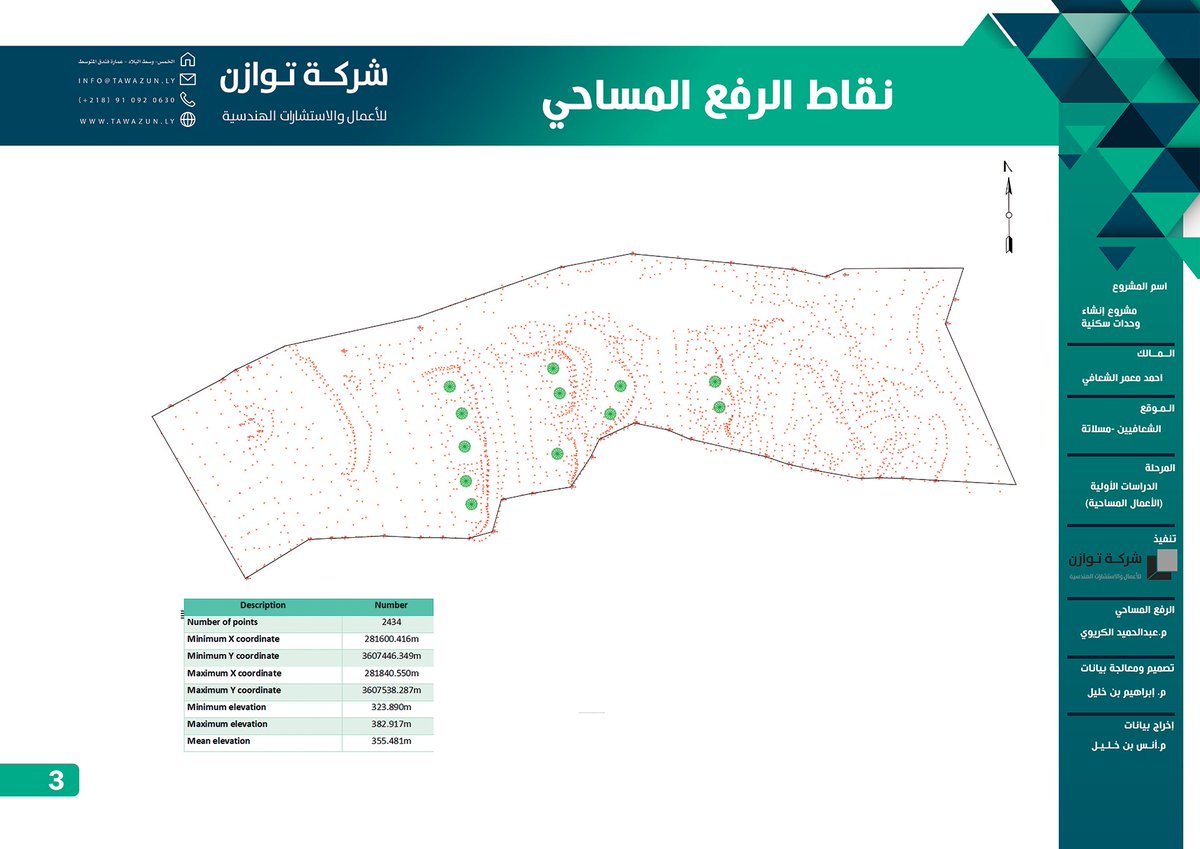

4⃣ نقاط الرفع المساحي :

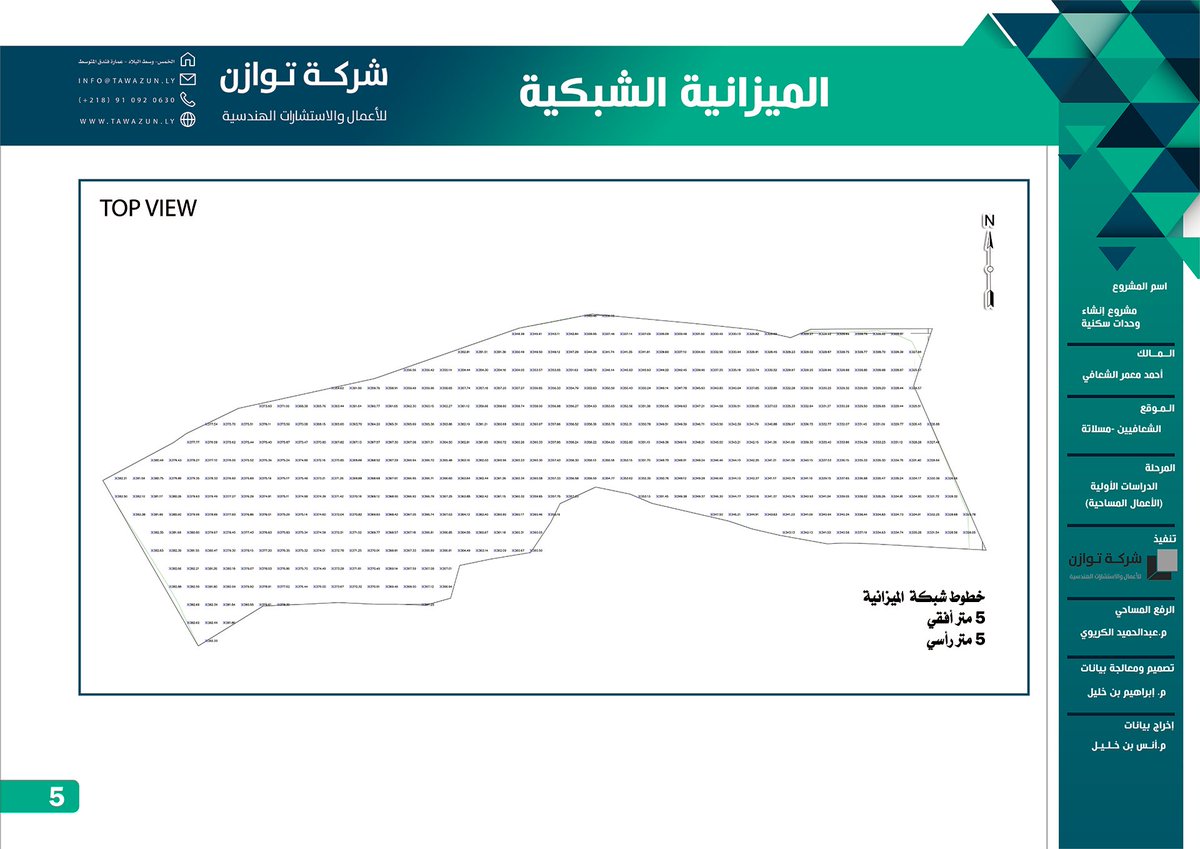

عادة تطلب على شكل #ميزانية_شبكية على مسافات متساوية ..
إلا أنه عندما يكون السطح غير منتظم لن تعبر عن السطح الحقيقي ولهذا انصح الرفع وفق تضاريس الأرض مع إمكانية عملها على شكل ميزانية شبكية لاحقا على civil 3d
عادة تطلب على شكل #ميزانية_شبكية على مسافات متساوية ..
إلا أنه عندما يكون السطح غير منتظم لن تعبر عن السطح الحقيقي ولهذا انصح الرفع وفق تضاريس الأرض مع إمكانية عملها على شكل ميزانية شبكية لاحقا على civil 3d
ملاحظة : الميزانية الشبكية تم عملها من السطح المكون من النقاط العشوائية في أقل من دقيقة على civil 3d

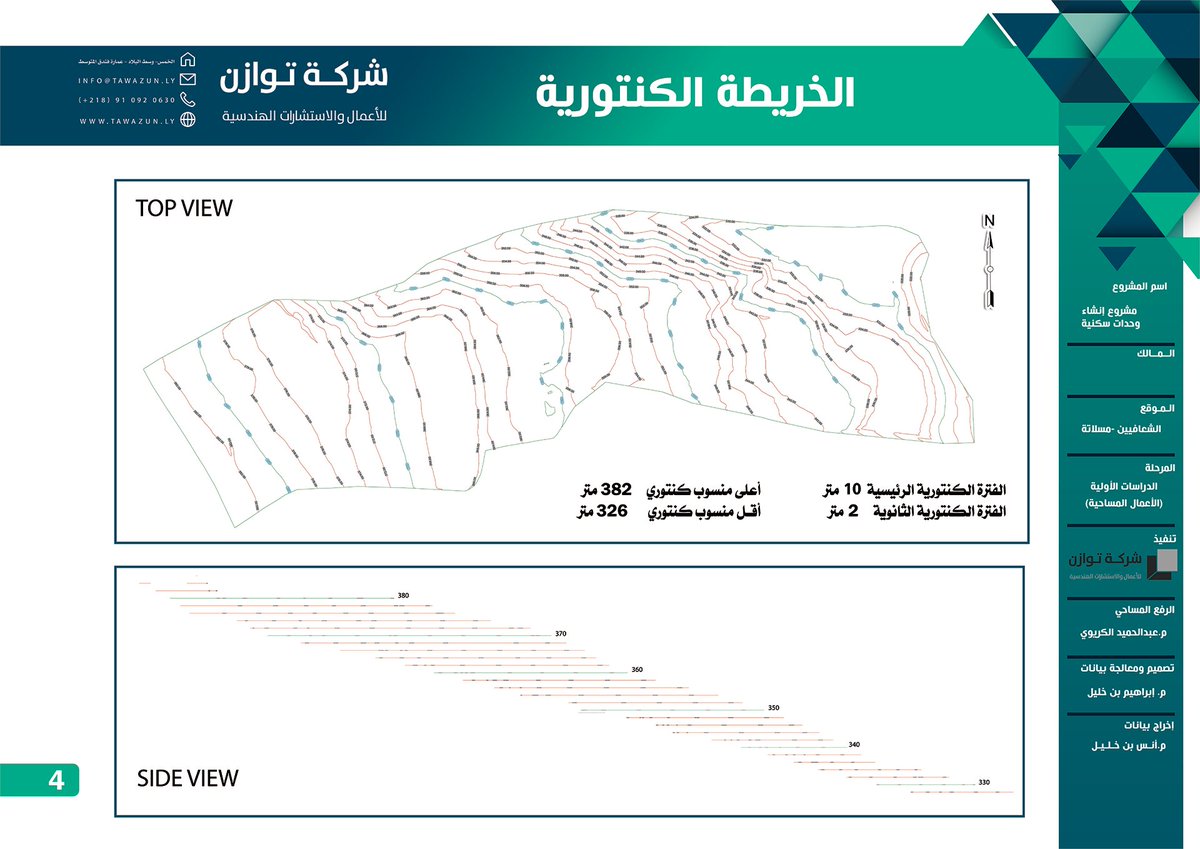

5⃣ الخرائط الكنتورية
من الأشياء المطلوبة عادة الخرائط الكنتورية التي توضح أماكن الانحدار او الانبساط في السطح ... فكلما اقتربت الخطوط الكنتورية دلت على الانحدار .. وكلما تباعدت دلت على الانبساط
من الأشياء المطلوبة عادة الخرائط الكنتورية التي توضح أماكن الانحدار او الانبساط في السطح ... فكلما اقتربت الخطوط الكنتورية دلت على الانحدار .. وكلما تباعدت دلت على الانبساط

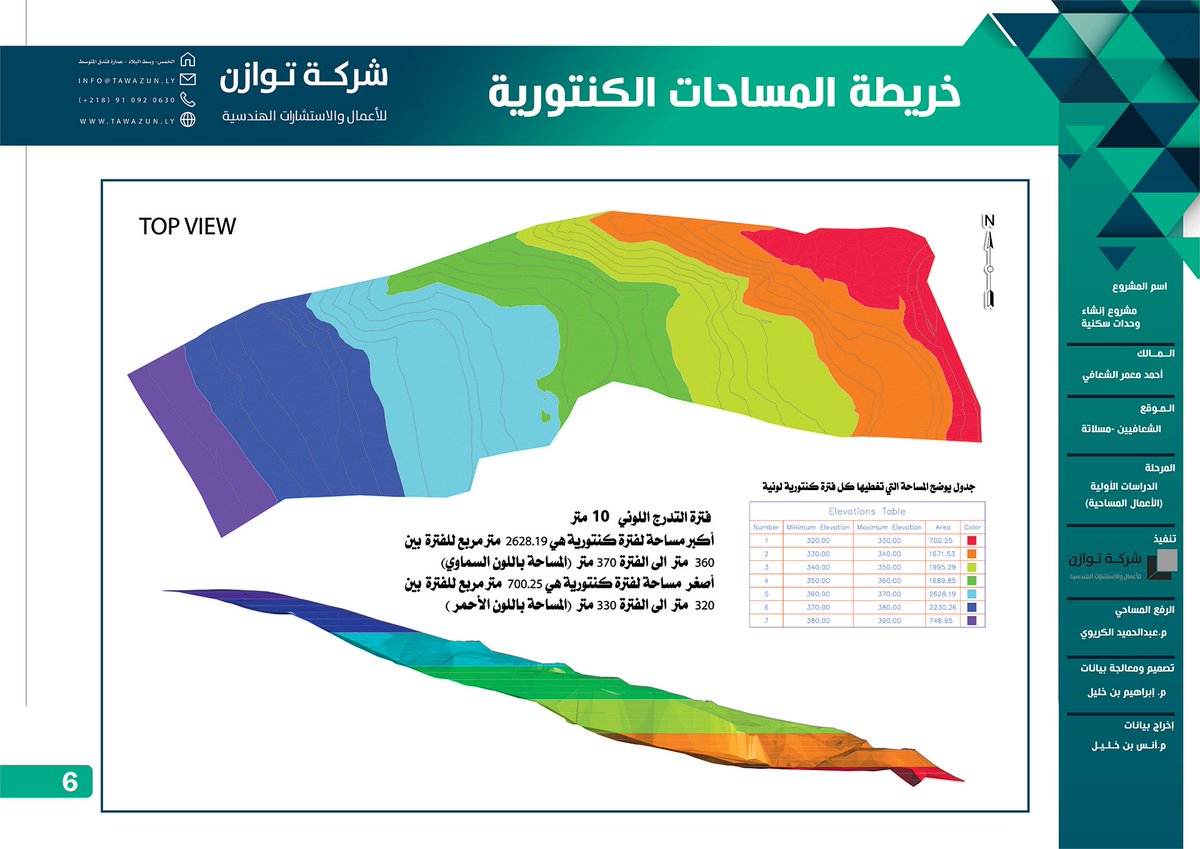

6⃣ خرائط المساحات الكنتورية :
مثل هذه الخرائط اللونية تساعد على فهم المناسيب بشكل عام وحتى غير المختصين سهلة بالنسبة لهم.
وقد واجهني مشكلة عدم فهم أحد المسؤولين لأحد المشاريع للخرائط الكنتورية .. حتى ارسلت لها هذه اللوحات ومعها حدود منسوب كل لون ..عندها فقط فهم تضاريس الموقع.
مثل هذه الخرائط اللونية تساعد على فهم المناسيب بشكل عام وحتى غير المختصين سهلة بالنسبة لهم.
وقد واجهني مشكلة عدم فهم أحد المسؤولين لأحد المشاريع للخرائط الكنتورية .. حتى ارسلت لها هذه اللوحات ومعها حدود منسوب كل لون ..عندها فقط فهم تضاريس الموقع.
7⃣ خرائط ثلاثة الأبعاد :

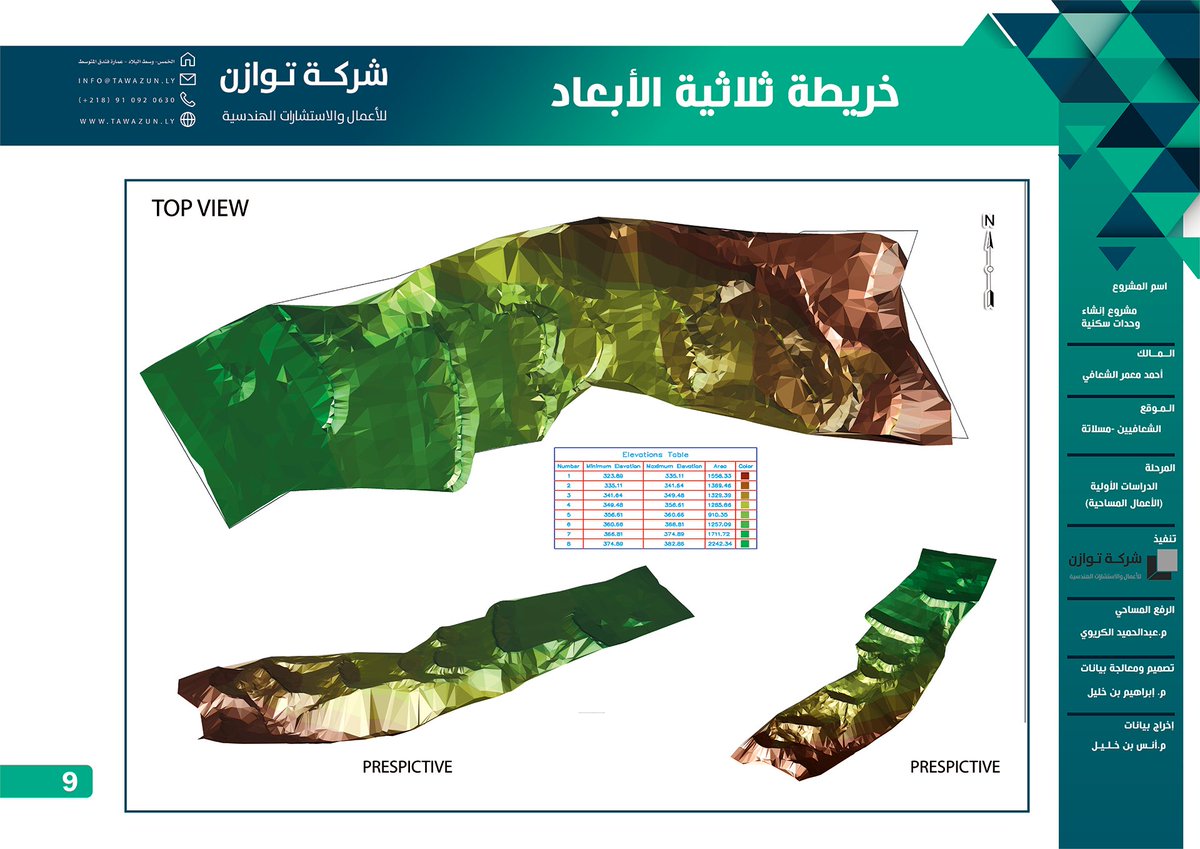

اللوحات ثلاثية الأبعاد للموقع تعطي توضيحا أخر للمصمم عن طبيعة الموقع .
اللوحات ثلاثية الأبعاد للموقع تعطي توضيحا أخر للمصمم عن طبيعة الموقع .

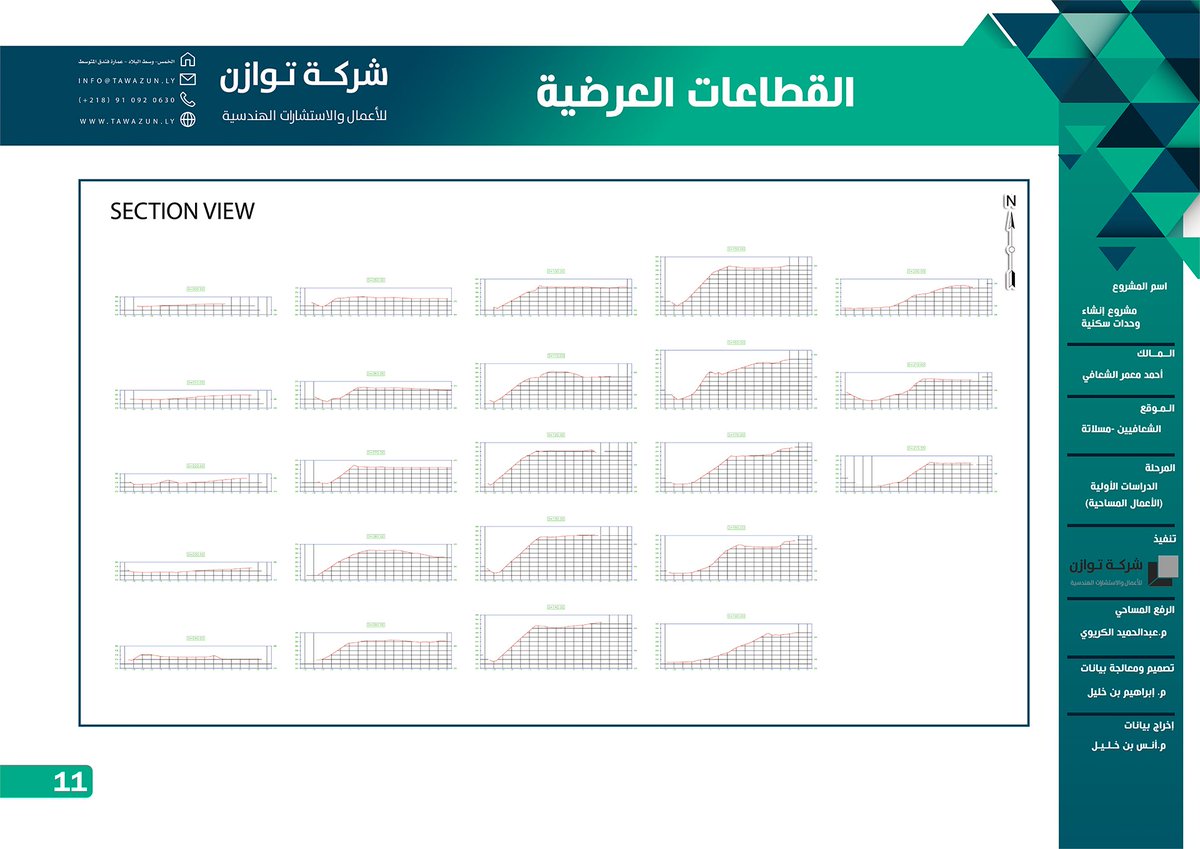

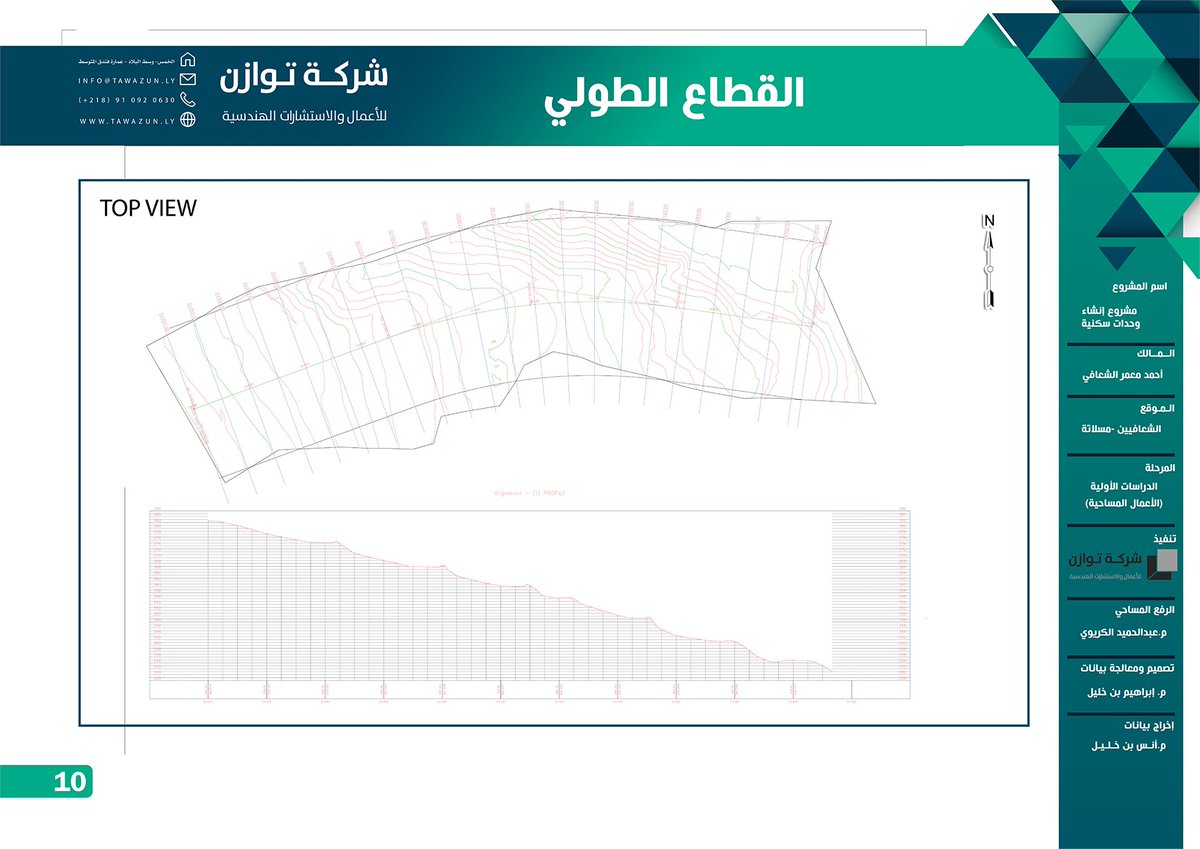

8⃣ القطاعات الطولي والقطاعات العرضية للموقع

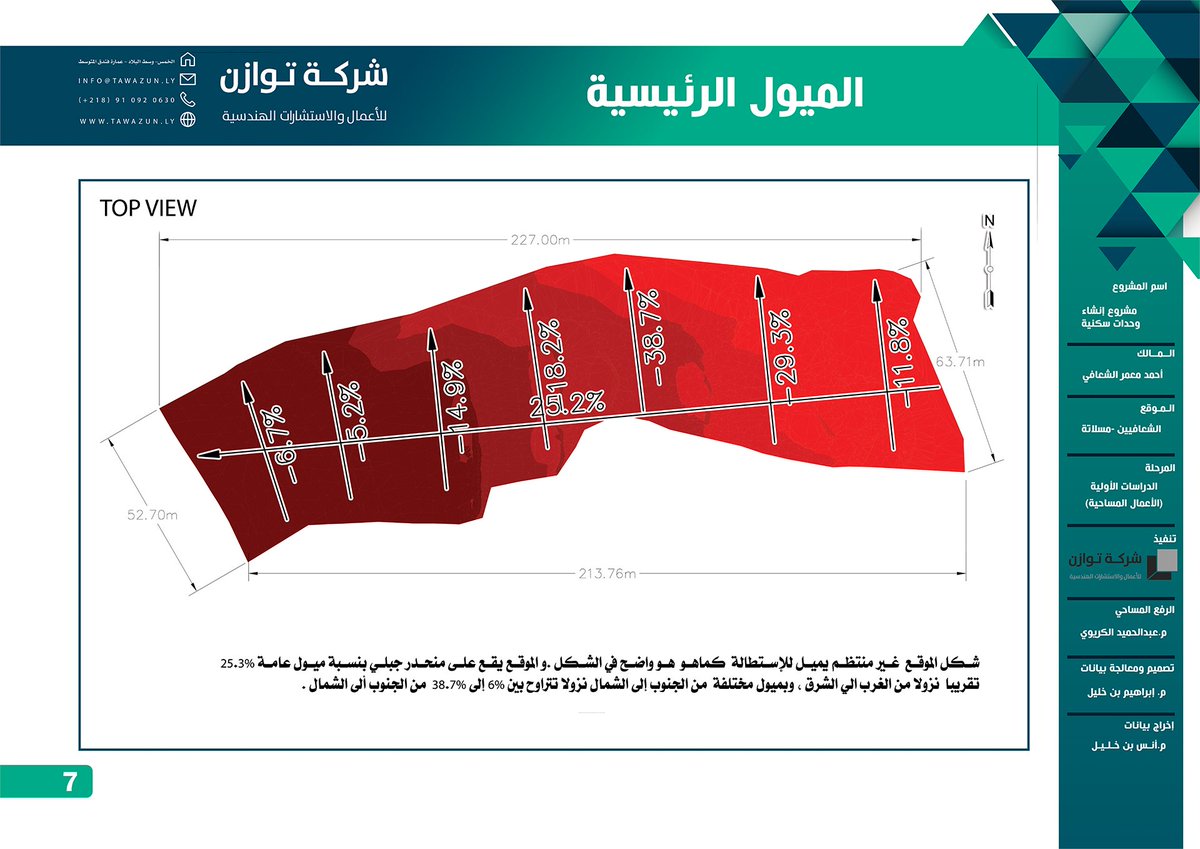

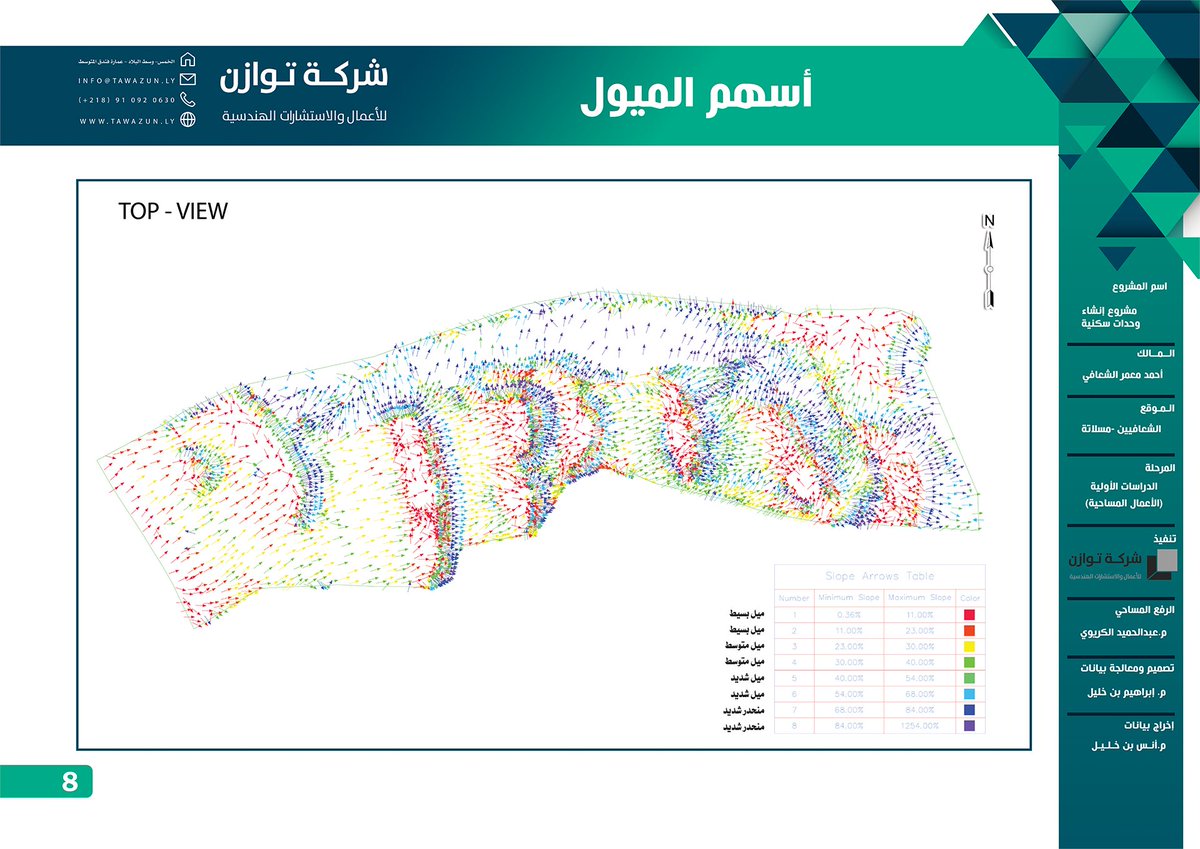

9⃣ بعض الخرائط الأخرى: مثل خرائط الميول الرئيسية أو اسهم الميول وهذه أيضا لتمكين المصمم أو المالك من فهم طبيعة الأرض أكثر
🔟 الصور من الموقع :
من أهم الأشياء التي لا تفوتك أن تصور الموقع او تطلب من المساح ( إن كنت مصمم فقط ) ان يصور لك الموقع بشكل عام ويوضح العوائق
من أهم الأشياء التي لا تفوتك أن تصور الموقع او تطلب من المساح ( إن كنت مصمم فقط ) ان يصور لك الموقع بشكل عام ويوضح العوائق
واخيرا وليس أخرا
كل ما قدمت للعميل تفاصيل أكثر سهلت عمل المصمم ومتخذي القرار ..يمكن اضافة بعض التفاصيل أو حسب ما تراه يفيد العمل ...
ملاحظة : كل اللوح تم تنفيذها ببرنامج #civil_3d
كل ما قدمت للعميل تفاصيل أكثر سهلت عمل المصمم ومتخذي القرار ..يمكن اضافة بعض التفاصيل أو حسب ما تراه يفيد العمل ...
ملاحظة : كل اللوح تم تنفيذها ببرنامج #civil_3d
