أحياناً عندما نلمس بعض الأجهزة الكهربائية كالغسالات مثلا نشعر برعشة خفيفة وذلك لأن تيار كهربائي مر بأجسادنا، وللتخلص من هذه المشكلة يتم استعمال النظام الشهير وهو نظام التأريض والذي أصبح من أهم وسائل السلامة ، دعونا نتعرف عليه وعلى آلية عمله باختصار.
#هندسة_كهربائية
#هندسة_كهربائية
•تعريف
هو عبارة عن نظام كهربائي يقوم بإيجاد مسار للتيار الكهربائي إلى الأرض ليقوم بسحب التيار الغير مرغوب فيه، وقد يعتقد البعض أن نظام التأريض يكون فقط في الأجهزة الكهربائية والصحيح أن التأريض يشمل :
هو عبارة عن نظام كهربائي يقوم بإيجاد مسار للتيار الكهربائي إلى الأرض ليقوم بسحب التيار الغير مرغوب فيه، وقد يعتقد البعض أن نظام التأريض يكون فقط في الأجهزة الكهربائية والصحيح أن التأريض يشمل :
١- تأريض النظام

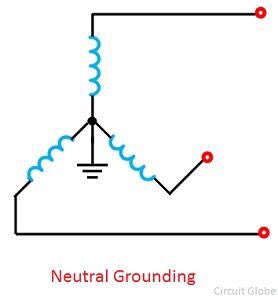

أي توصيل خط التعادل (N) من دائرة التغذية (المحول) إلى الأرض كما هو مبين بالصورة أدناه. وقد يتم التوصيل من نقطة التعادل إلى الأرض مباشرة أو عن طريق مقاومة كما هو مبين بالصورة أدناه ، وهو الأكثر شيوعا.
أي توصيل خط التعادل (N) من دائرة التغذية (المحول) إلى الأرض كما هو مبين بالصورة أدناه. وقد يتم التوصيل من نقطة التعادل إلى الأرض مباشرة أو عن طريق مقاومة كما هو مبين بالصورة أدناه ، وهو الأكثر شيوعا.
٢- تأريض الجهاز
ويسمى أحيانا بتأريض المستهلك ونعني بها إيجاد وتوصيل الجهاز بخط أرضي ليقوم بامتصاص التيار الغير مرغوب فيه كتيار القصر مثلا إلى الأرض، وذلك لكي لا يتم تفريغ التيار إلى جسم الإنسان مسببا وفاته لا قدر الله.
ويسمى أحيانا بتأريض المستهلك ونعني بها إيجاد وتوصيل الجهاز بخط أرضي ليقوم بامتصاص التيار الغير مرغوب فيه كتيار القصر مثلا إلى الأرض، وذلك لكي لا يتم تفريغ التيار إلى جسم الإنسان مسببا وفاته لا قدر الله.
•مكونات

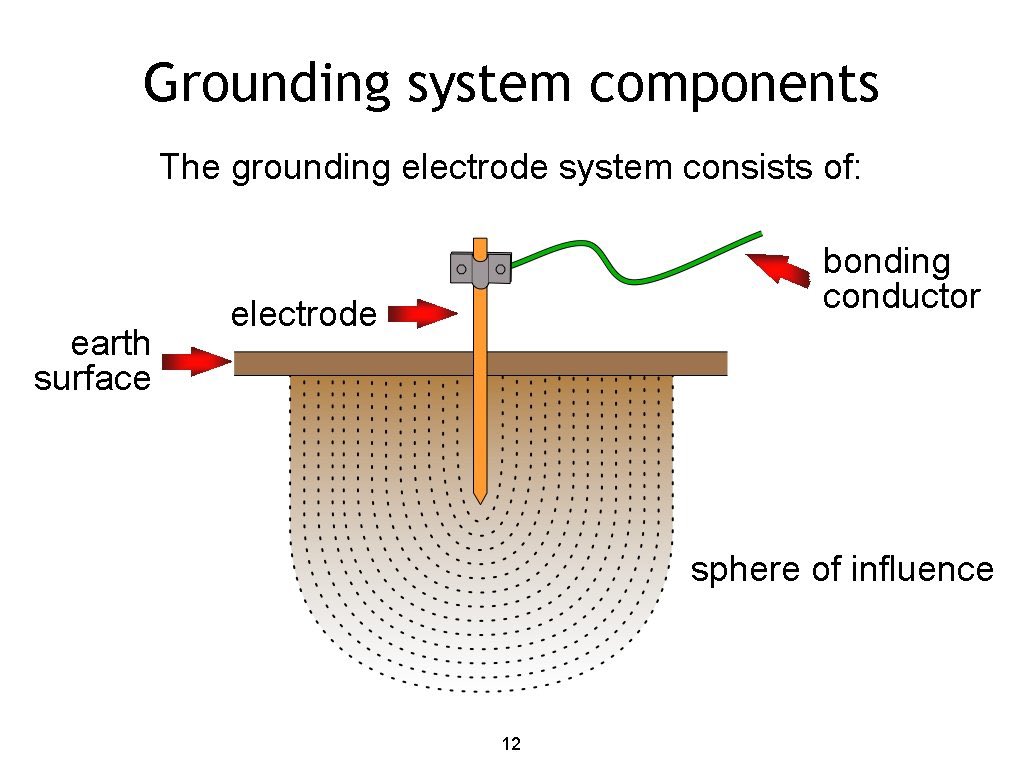

يتكون نظام التأريض من ٣ مكونات رئيسية وهي :
١- تربة ذو مقاومة نوعية مناسبة.
٢- الكترود (Electrode) والذي يتم دفنه بداخل التربة بعمق مناسب.
٣- الموصل الأرضي والذي يعتبر حلقة الوصل بين الحمل أو النظام المراد تأريضه وبين الالكترود المتصل والمدفون بالأرض.
يتكون نظام التأريض من ٣ مكونات رئيسية وهي :
١- تربة ذو مقاومة نوعية مناسبة.
٢- الكترود (Electrode) والذي يتم دفنه بداخل التربة بعمق مناسب.
٣- الموصل الأرضي والذي يعتبر حلقة الوصل بين الحمل أو النظام المراد تأريضه وبين الالكترود المتصل والمدفون بالأرض.
•أنواع
يتم تقسيم أنظمة التأريض إلى عدة أنواع وذلك على حسب وجودها في النظام (المغذي) و المعدة (الحمل) وهي كالتالي :
1- TT
2- IT
3- TN-C
4- TN-S
5- TNC-S
وسنتحدث ونتعرف على مبدأ عمل كل نوع.
يتم تقسيم أنظمة التأريض إلى عدة أنواع وذلك على حسب وجودها في النظام (المغذي) و المعدة (الحمل) وهي كالتالي :
1- TT
2- IT
3- TN-C
4- TN-S
5- TNC-S
وسنتحدث ونتعرف على مبدأ عمل كل نوع.
قبل التحدث عن أنواع نظام التأريض علينا فهم معاني الرموز وطريقة كتابتها
كل رمز من هذه الرموز تشير إلى مدلول خاص بها، والحرف الأول من اليسار تعني طريقة تأريض المغذي، أما الحرف الثاني وما بعده فإنها تعني طريقة تأريض المعدة.
كل رمز من هذه الرموز تشير إلى مدلول خاص بها، والحرف الأول من اليسار تعني طريقة تأريض المغذي، أما الحرف الثاني وما بعده فإنها تعني طريقة تأريض المعدة.
وترمز الأحرف إلى الآتي :
• الحرف الأول يكون إما :
T: مؤرض وحرف T مأخوذ من أول حرف من الكلمة الفرنسية Terre والتي تعني الأرض.
I: معزول (غير مؤرض)
•الحرف الثاني إما أن يكون :
T: مؤرض
N: مؤرض عن طريق خط التعادل (Neutral)
• الحرف الأول يكون إما :
T: مؤرض وحرف T مأخوذ من أول حرف من الكلمة الفرنسية Terre والتي تعني الأرض.
I: معزول (غير مؤرض)
•الحرف الثاني إما أن يكون :
T: مؤرض
N: مؤرض عن طريق خط التعادل (Neutral)
الحرف الثالث إما أن يكون :
S: أي أن خط التعادل منفصل (Separated) عن خط التأريض.
C: أي أن خط التعادل متحد (Combined) مع خط التأريض في خط واحد.
C-S: أي أن خط التأريض متحد مع خط في جزء ومنفصلان في جزء آخر.
وستتضح معنا أكثر معنى هذه الأحرف عندما نتحدث عن أنظمة التأريض.
S: أي أن خط التعادل منفصل (Separated) عن خط التأريض.
C: أي أن خط التعادل متحد (Combined) مع خط التأريض في خط واحد.
C-S: أي أن خط التأريض متحد مع خط في جزء ومنفصلان في جزء آخر.
وستتضح معنا أكثر معنى هذه الأحرف عندما نتحدث عن أنظمة التأريض.
1- TT

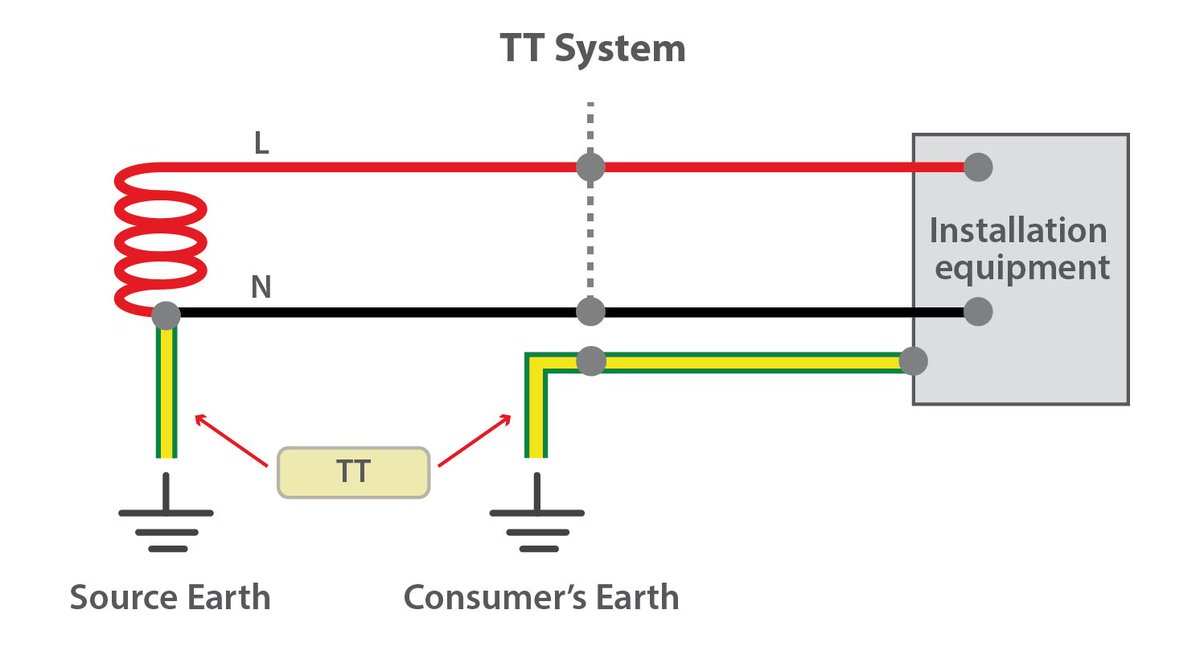

ونستنج من الأحرف أن كلا من النظام والمعدة مؤرضين حيث أن للمصدر نقطة تأريض منفصلة عن نقطة تأريض الجهاز بالصورة أدناه، ولا يشترك خط الأرضي بخط التعادل بأي نوع من أنواع التوصيل كما سنرى في بعض الأنواع الأخرى، أي أن المستهلك أصبح منفصل تماما عن المصدر فيما يتعلق بالتأريض .
ونستنج من الأحرف أن كلا من النظام والمعدة مؤرضين حيث أن للمصدر نقطة تأريض منفصلة عن نقطة تأريض الجهاز بالصورة أدناه، ولا يشترك خط الأرضي بخط التعادل بأي نوع من أنواع التوصيل كما سنرى في بعض الأنواع الأخرى، أي أن المستهلك أصبح منفصل تماما عن المصدر فيما يتعلق بالتأريض .
2- IT

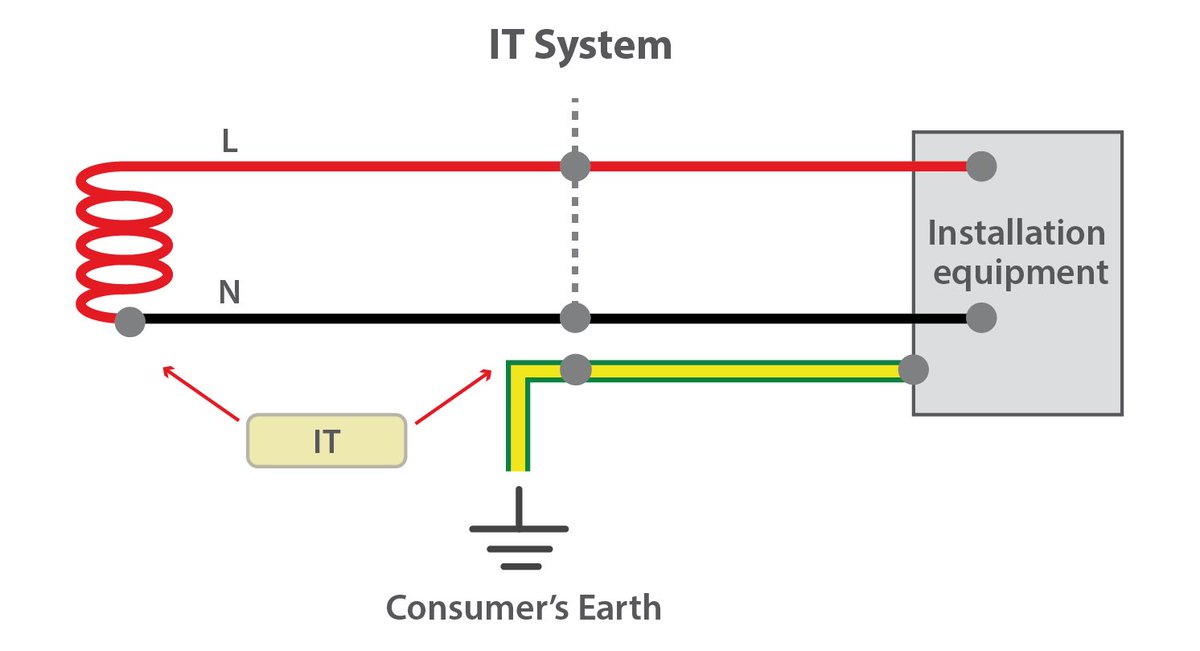

كما هو مبين بالصورة أدناه في هذا النوع تكون المعدة فقط مؤرضة دون المصدر، أي أن المصدر معزول (Isolated) عن الأرض.
كما هو مبين بالصورة أدناه في هذا النوع تكون المعدة فقط مؤرضة دون المصدر، أي أن المصدر معزول (Isolated) عن الأرض.
3- TN-C

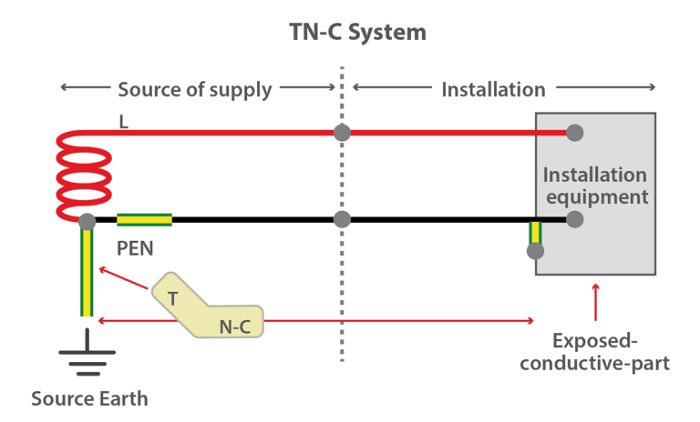

كما هو مبين بالصورة أدناه في هذا النوع يكون النظام مؤرض وكذلك المعدة، وخط التأريض (PE) متحد (Combined) مع خط التعادل (N) ليصبحا خطا واحدا باسم PEN والتي تعني Protective Earthing Neutral.
كما هو مبين بالصورة أدناه في هذا النوع يكون النظام مؤرض وكذلك المعدة، وخط التأريض (PE) متحد (Combined) مع خط التعادل (N) ليصبحا خطا واحدا باسم PEN والتي تعني Protective Earthing Neutral.
4- TN-S

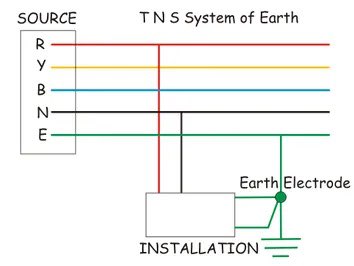

كما هو موضح بالصورة أدناه في هذا النوع يكون المصدر مؤرض، أما الجهاز الذي يتم استهلاكه فهو مؤرض أيضا (E) لكنه منفصل تماما عن نقطة التعادل (N) ويلتقيان عند مصدر التغذية كما تحدثنا سابقا.
كما هو موضح بالصورة أدناه في هذا النوع يكون المصدر مؤرض، أما الجهاز الذي يتم استهلاكه فهو مؤرض أيضا (E) لكنه منفصل تماما عن نقطة التعادل (N) ويلتقيان عند مصدر التغذية كما تحدثنا سابقا.
5- TNC-S

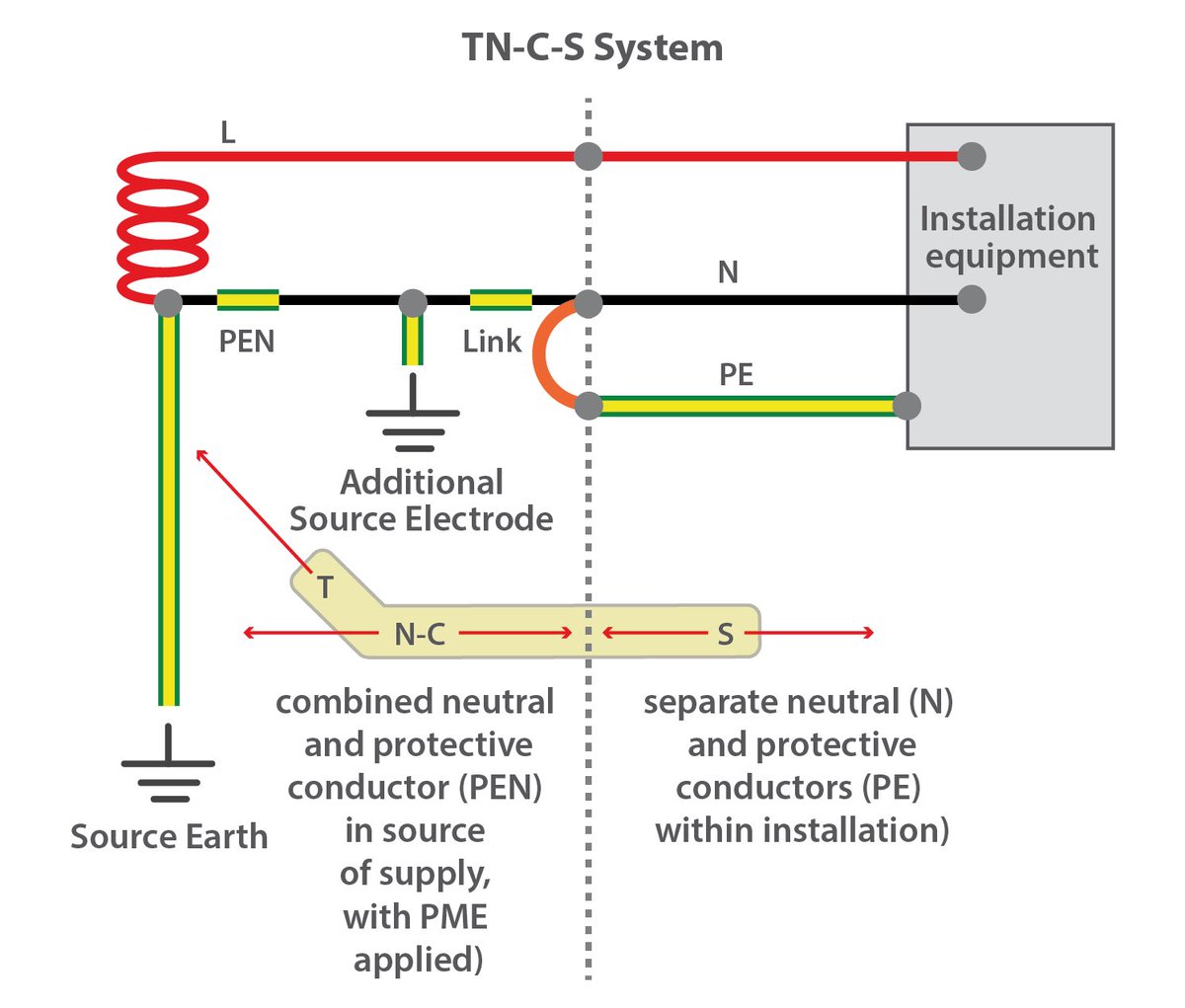

وكما هو مبين بالصورة أدناه فإنه دمج بين الحالتين السابقتين، حيث أن أطراف التعادل والأرضي منفصلان (Separated) داخل الأجهزة فقط لكنهما يتحدان معا ويصبحا خطا واحدا مشتركا (Combined).
وكما هو مبين بالصورة أدناه فإنه دمج بين الحالتين السابقتين، حيث أن أطراف التعادل والأرضي منفصلان (Separated) داخل الأجهزة فقط لكنهما يتحدان معا ويصبحا خطا واحدا مشتركا (Combined).
•أهمية وفوائد التأريض
أصبح نظام التأريض أحد أهم أنظمة الأمن والسلامة للمنشآت بجميع أنواعها، ويرجع ذلك إلى أسباب كثيرة منها :
١- حماية الأشخاص من التيار الكهربائي الناتج عن انهيار العزل
٢- حماية المعدات من التيارات الغير مرغوب بها والتي قد تؤدي إلى تلفها.
انتهى
@rattibha
أصبح نظام التأريض أحد أهم أنظمة الأمن والسلامة للمنشآت بجميع أنواعها، ويرجع ذلك إلى أسباب كثيرة منها :
١- حماية الأشخاص من التيار الكهربائي الناتج عن انهيار العزل
٢- حماية المعدات من التيارات الغير مرغوب بها والتي قد تؤدي إلى تلفها.
انتهى
@rattibha
