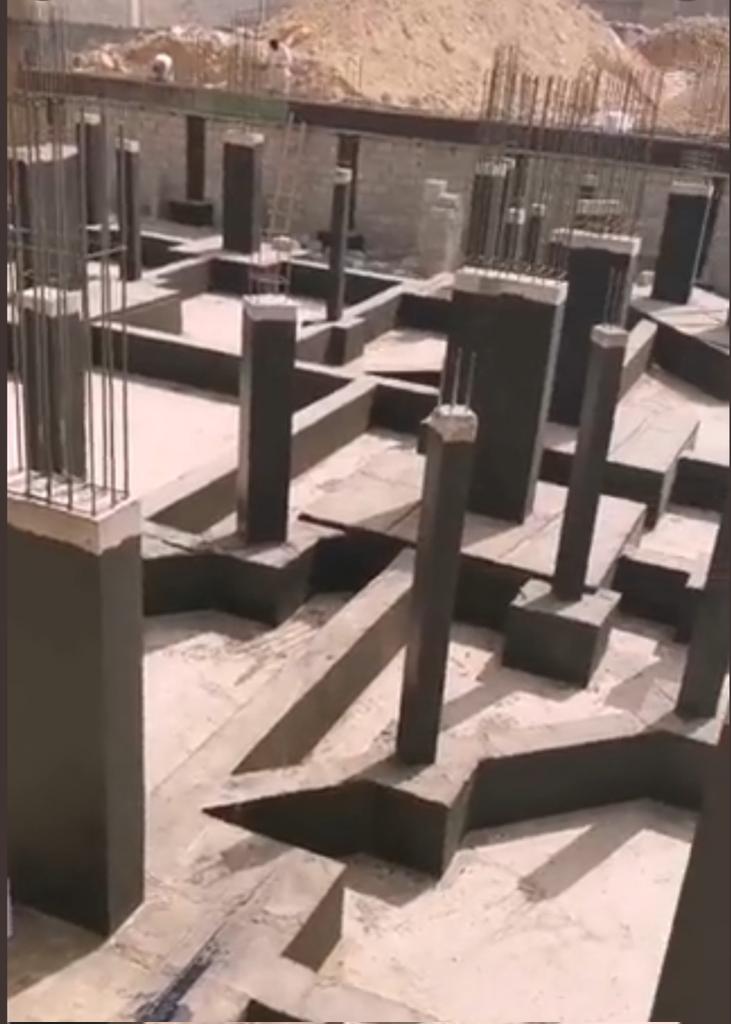

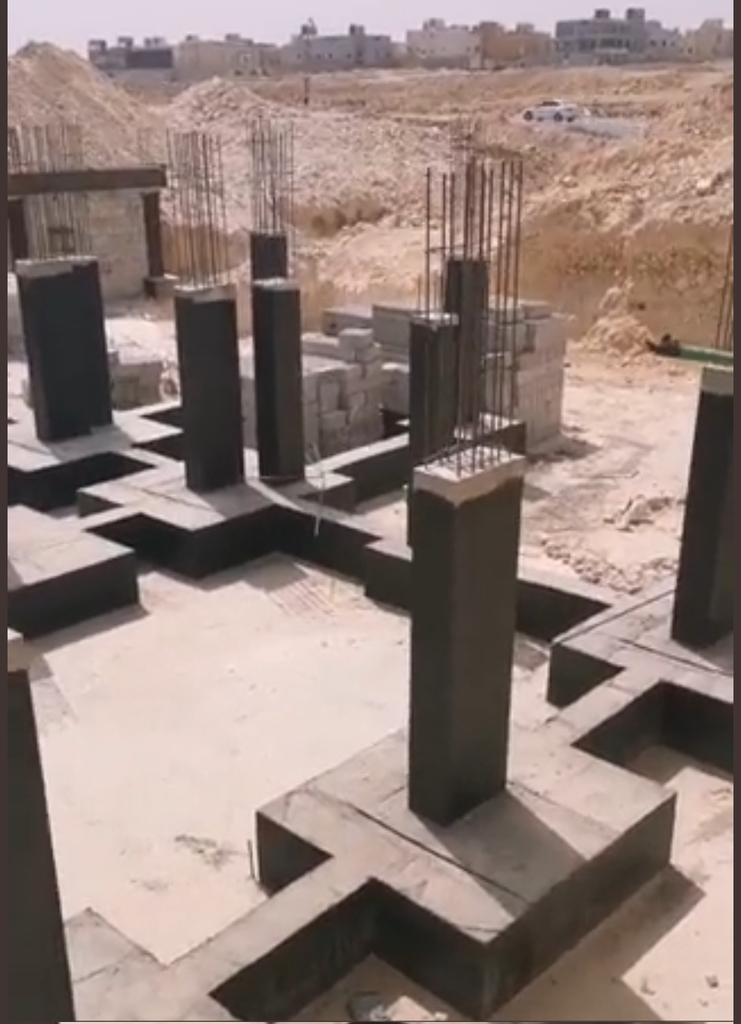

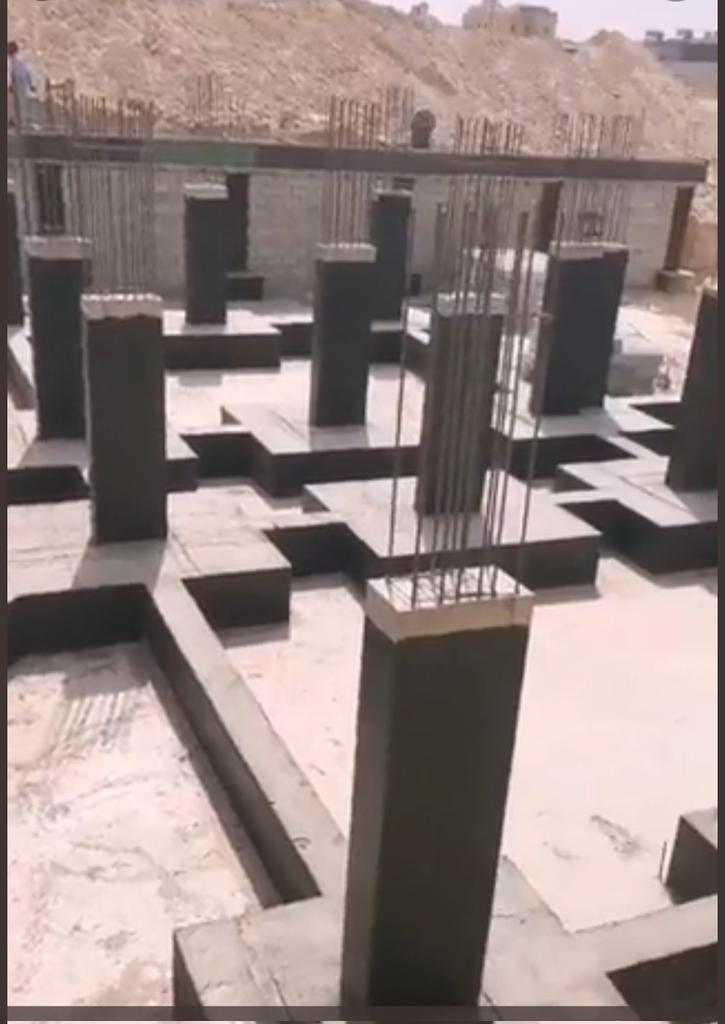

ما الهدف من عمل شدادات بين القواعد؟؟
🟠 وظيفتها تقليل الهبوط المتفاوت غير المتوقع في الظروف العادية والغير معمول حسابه حينما تم تحديد سعة تحمل التربة لكنه قد يحصل إذا توفرت ظروف خاصة وان كانت نادرة الحدوث وإحتمال حصول الهبوط المتفاوت غير المتوقع في الظروف العادية يحدث في ظروف معينة في انواع معينة من التربة
تشمل: التربة الرخوة soft soil مثل التربة الموجودة في بعض الشواطئ والتربة الصعبة Difficult soil والتي تشمل التربة الإنهيارية Expansive soil وتربة الرمل الناعم غير المدكوك دكا كافيا والقابل للتمييع بفعل الإهتزازات الناتجة عن الزلزال.
✳️ نص الكود الكندي للأساسات Canadian Foundation Engineering Manual على ضرورة وجود هذه الميد أو السملات او الجسور الرابطة على إختلاف مسمياتها في حالة كانت التربة تحت القواعد من التصنيف E والتصنيف F وتشمل الأتي:
⛔ التصنيف E:
إذا كانت الطبقات الحاملة للأساسات تربة رخوة Soft soil وكانت قيمة الإختراق المتوسطة N أقل من 15 ويلحق بهذا التصنيف أي طبقات تحتوي على طين ناعم بسمك أكبر من 3متر
إذا كانت الطبقات الحاملة للأساسات تربة رخوة Soft soil وكانت قيمة الإختراق المتوسطة N أقل من 15 ويلحق بهذا التصنيف أي طبقات تحتوي على طين ناعم بسمك أكبر من 3متر
⛔ التصنيف F في حالة كون التربة صعبة وتحتاج إهتمام خاص وتشمل:
- التربة الإنهيارية Collapsing soil ذات الروابط الضعيفة.
➖ التربة القابلة للتمييع Liquefaction
Quick and highly sensitive clay.➖
➖ الطين المحتوي على نسبة عالية من المواد العضوية وتكون سماكة الطبقة اكثر من 3متر.
- التربة الإنهيارية Collapsing soil ذات الروابط الضعيفة.
➖ التربة القابلة للتمييع Liquefaction
Quick and highly sensitive clay.➖
➖ الطين المحتوي على نسبة عالية من المواد العضوية وتكون سماكة الطبقة اكثر من 3متر.
➖ الطين ذو اللدونة العالية بمعامل لدونة أكبر من 75 وتكون سماكة الطبقة أكبر من 8م.
➖ عند وجود طبقة طين رخو أو متوسط الصلابة بسمك كبير يزيد عن 30م.
➖ عند وجود طبقة طين رخو أو متوسط الصلابة بسمك كبير يزيد عن 30م.
وإجمالاً تنفيذها ليس منه ضرر سوى تكلفتها الإضافية.
♦️والقرار في ذلك يعود للمهندس المصمم بناءً على توصيات تقرير دراسة التربة الصادق.
♦️والقرار في ذلك يعود للمهندس المصمم بناءً على توصيات تقرير دراسة التربة الصادق.
