ما هو التأريض؟

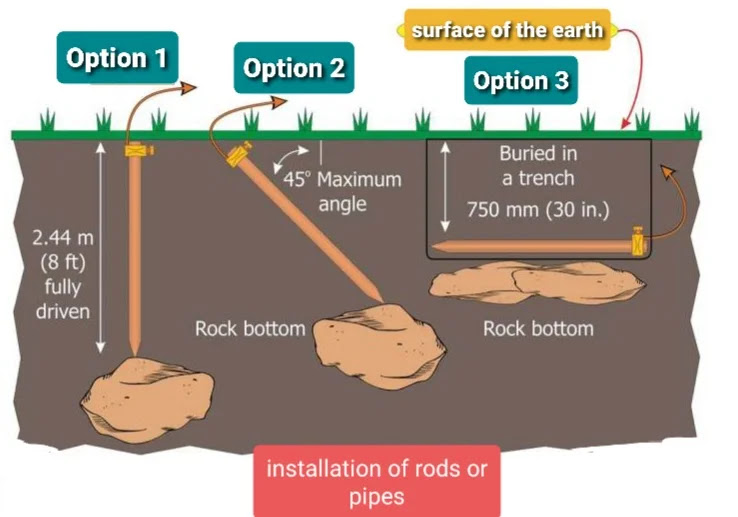

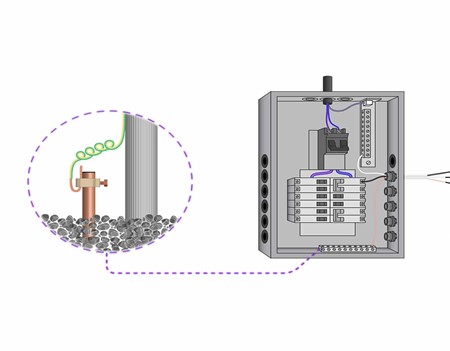

هو عملية تفريغ الطاقة الكهربائية بشكل مباشر الى الأرض ويتم ذلك عن طريق توصيل سلك موصل بين الاجسام المعدنية للأحمال الكهربائية ( مثل المحولات ولوحات التوزيع والأجهزة الكهربائية ...) وبين قضيب التفريغ النحاسي المغروس في الأرض
هو عملية تفريغ الطاقة الكهربائية بشكل مباشر الى الأرض ويتم ذلك عن طريق توصيل سلك موصل بين الاجسام المعدنية للأحمال الكهربائية ( مثل المحولات ولوحات التوزيع والأجهزة الكهربائية ...) وبين قضيب التفريغ النحاسي المغروس في الأرض
ويكون بمقاومة منخفضة جداً ( تصل إلى 1 أوم ) والذي يتم عن طريقة نقل التيار المتراكم على هياكل الاحمال الكهربائية.
أهمية نظام التأريض:
1. حماية الافراد من الشحنات الكهربائية الناتجة عن أي خلل في العزل.
2. الحماية من خطر الصواعق.
3. حماية الأجهزة والمعدات الكهربائية من خطر التغير المفاجئ في جهد التغذية الكهربائية .(Voltage Surges)
1. حماية الافراد من الشحنات الكهربائية الناتجة عن أي خلل في العزل.
2. الحماية من خطر الصواعق.
3. حماية الأجهزة والمعدات الكهربائية من خطر التغير المفاجئ في جهد التغذية الكهربائية .(Voltage Surges)

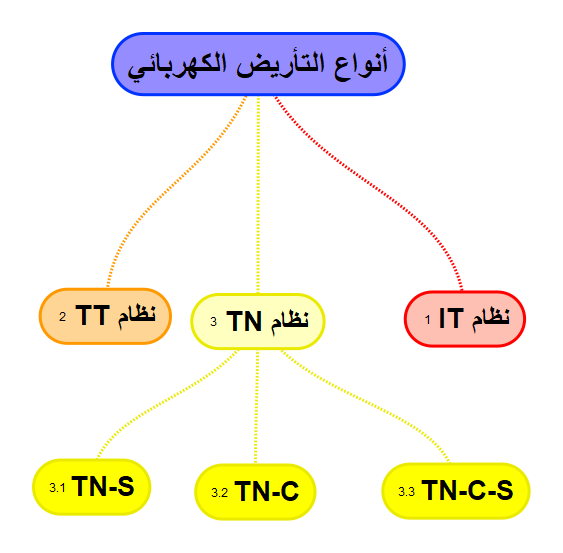

أنواع أنظمة التأريض:
تعني الأرض T = Terre
تعني معزول I = Isolate
تعني نقطة التعادل N = Neutral
تعني الأرض T = Terre
تعني معزول I = Isolate
تعني نقطة التعادل N = Neutral
الحرف الأول يرمز لطريقة توصيل نقطة التعادل للمحولة مع مأخذ التأريض:
الحرف T يعني التوصيل المباشر بينهما
الحرف I یعني العزل بينهما
الحرف T يعني التوصيل المباشر بينهما
الحرف I یعني العزل بينهما
الحرف الثاني يرمز لطريقة توصيل الاجزاء المعدنية للمنشاة ( معدات وأجهزة كهربائية ولوحات وهياكل معدنية ) مع مأخذ التأريض:
الحرف T يعني التوصيل المباشر بينهما
الحرف N التوصيل بواسطة بناقل الحماية ( عن طريق موصل )
الحرف T يعني التوصيل المباشر بينهما
الحرف N التوصيل بواسطة بناقل الحماية ( عن طريق موصل )
أنواع التأريض من نوع TN:
تعني منفصل S = Separate
تعني مشترك C = Common
تعني منفصل S = Separate
تعني مشترك C = Common

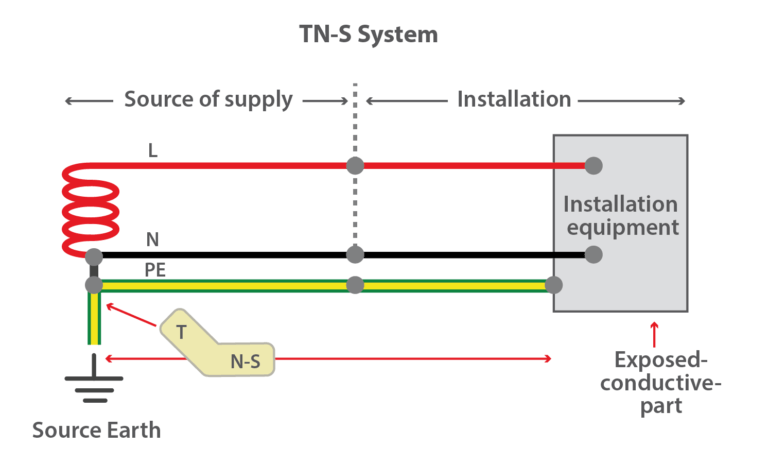

النظام TN-S
يكون خط النيوترل وخط التاريض للمستهلك منفصلين من المصدر الى المستهلك
يكون خط النيوترل وخط التاريض للمستهلك منفصلين من المصدر الى المستهلك

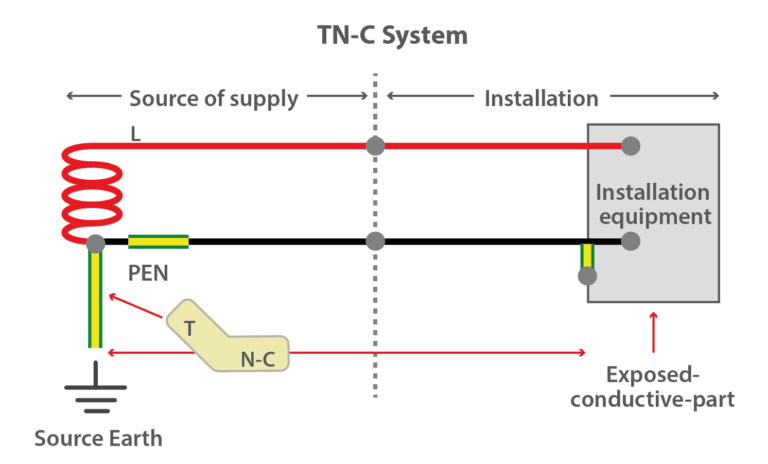

النظام TN-C:
يتم توصيل نقطة الأرضي التابعة للمستهلك إلي نقطة التعادل التابعة لمحول التغذية بواسطة موصل حماية ارضي (PE) والذي يمكن ان يكون بهيئة موصل أضافي ( خط التاريض يكون متحد مع خط النيوترل)
يتم توصيل نقطة الأرضي التابعة للمستهلك إلي نقطة التعادل التابعة لمحول التغذية بواسطة موصل حماية ارضي (PE) والذي يمكن ان يكون بهيئة موصل أضافي ( خط التاريض يكون متحد مع خط النيوترل)

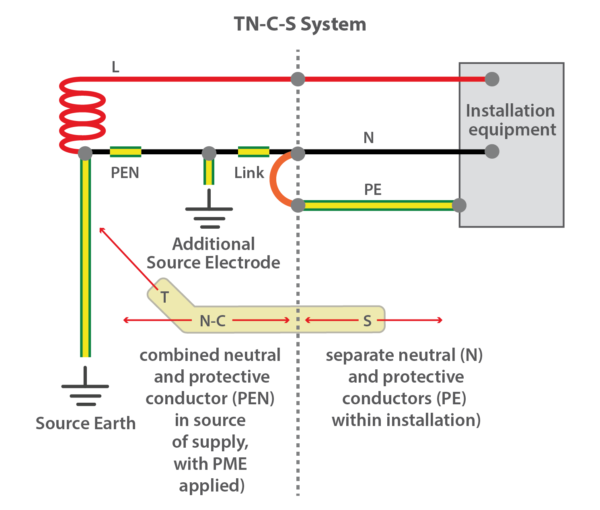

النظام TN-C-S:
هنا تكون وظيفتي خط الأرضي والمحايد متحدتان في منظومة التغذية (TN-C) بينما تكونان منفصلتين في التأسيسات (TN-S) بمعنى ان خط التعادل وخط التاريض يكون متحدنا من المصدر حتى مدخل المستهلك وينفصلان دخل منزل المستهلك
هنا تكون وظيفتي خط الأرضي والمحايد متحدتان في منظومة التغذية (TN-C) بينما تكونان منفصلتين في التأسيسات (TN-S) بمعنى ان خط التعادل وخط التاريض يكون متحدنا من المصدر حتى مدخل المستهلك وينفصلان دخل منزل المستهلك
ويسمى هذا النظام أيضا بتأريض الحماية المتعدد Protective Multiple Earthing) PME) حيث يتم تأريض المصدر في عدة نقاط وقد يكون من الضروري توفير قطب ارضي عند أو بالقرب من تأسيسات المستهلك.
يسمى موصل (PEN) أيضا بموصل الحماية والأرض المتحد (CNE) (Combined Neutral and Earth Conductor)
يسمى موصل (PEN) أيضا بموصل الحماية والأرض المتحد (CNE) (Combined Neutral and Earth Conductor)
