اليوم بتكلم عن موصفات وطريقه عمل جهاز #Stat_Fax_2100_Microplate_Reader
هذا الجهازيستخدم في قسم الاليزا المنوال باستخدامMicroplate لقراءه تحاليل المناعة والهرمونات وكذلك الفيروسات بتقنية امتصاصيه الضوء
(اذا فهمت آليه عمل هذا الجهازستكون قادر على فهم اي جهاز إليزا آخر)
#مختبرات🔬
هذا الجهازيستخدم في قسم الاليزا المنوال باستخدامMicroplate لقراءه تحاليل المناعة والهرمونات وكذلك الفيروسات بتقنية امتصاصيه الضوء
(اذا فهمت آليه عمل هذا الجهازستكون قادر على فهم اي جهاز إليزا آخر)
#مختبرات🔬
الجهاز مصمم:
✔يقراء النتائج بطريقه:
Monochromatically or biochromatically
✔على الطول الموجي
340nm -700nm
✔يستطيع قراءه وطباعة 96 wells
خلال 2 دقائق
✔يقراء النتائج بطريقه:
Monochromatically or biochromatically
✔على الطول الموجي
340nm -700nm
✔يستطيع قراءه وطباعة 96 wells
خلال 2 دقائق
الجهاز يحتوي على أكثر من طريقة للقراءه لفحوصاتEnzyme immunoassays والفحوصات المشابهه
سوف اشرح اهم الطرق التي يعمل عليها الجهاز
اول طريقه👇
1. Absorbance only (ABS key)
في هذا النوع يتم قراءه الامتصاصيه للعينات مع اختيار الطول الموجي المناسب.
اضافه Blank اختياري في هذا النوع
سوف اشرح اهم الطرق التي يعمل عليها الجهاز
اول طريقه👇
1. Absorbance only (ABS key)
في هذا النوع يتم قراءه الامتصاصيه للعينات مع اختيار الطول الموجي المناسب.
اضافه Blank اختياري في هذا النوع
2. Single calibrator (STND key)
في هذا الطريقه الجهاز يقبل كال واحد فقط.ويتم حساب Concentration للنتيجه على أساسه
(Single-point standard curve)
معادلة الحساب
(the concentration of calibrator ÷ the absorbance of calibrator)
اضافه Blank في هذه الطريقه إجباري ويكون في اول well A-1
في هذا الطريقه الجهاز يقبل كال واحد فقط.ويتم حساب Concentration للنتيجه على أساسه
(Single-point standard curve)
معادلة الحساب
(the concentration of calibrator ÷ the absorbance of calibrator)
اضافه Blank في هذه الطريقه إجباري ويكون في اول well A-1
نقوم بالقراءه على طريقه الامتصاصيه ك التالي
نضغط ABS
ثم تحديد الطول الموجي مثلا 450-650
ثم نضغط زر End لتحديد كم نريد قراءه Well مثلا اثنين ثلاثه وهكذا
ثم نضغط Read
نضغط ABS
ثم تحديد الطول الموجي مثلا 450-650
ثم نضغط زر End لتحديد كم نريد قراءه Well مثلا اثنين ثلاثه وهكذا
ثم نضغط Read
4.Multi calibration Mode
(Point to point mode)
هذا من اهم الطرق وذلك يسمح ب اضافه مجموعه Cals من 2-7 معلومة التركيز
ويرسم قيم الامتصاصيه والتركيز بمنحنى ويتم قراءه النتائج من المنحنى
كما في الصورة شكل المنحنى المقبول والمنحى المرفوض 👇
(Point to point mode)
هذا من اهم الطرق وذلك يسمح ب اضافه مجموعه Cals من 2-7 معلومة التركيز
ويرسم قيم الامتصاصيه والتركيز بمنحنى ويتم قراءه النتائج من المنحنى
كما في الصورة شكل المنحنى المقبول والمنحى المرفوض 👇
تحديد شكل المنحى هل تصاعدي او تنازلي يكون من الشركه المصنعة
اذا شفت هذا المنحى اعرف ان كل ما زاد تركيز اللون كل ما زادت قيمه النتيجه
اذا شفت هذا المنحى اعرف ان كل ما زاد تركيز اللون كل ما زادت قيمه النتيجه
اما لو تمت البرمجه وكان شكل المنحنى كما ف الصورة 👇
هذا الشكل يكون كل ما زاد تركيز اللون كلما قلت قيمه النتيجه ، يعني عكس المنحنى السابق
هذا الشكل يكون كل ما زاد تركيز اللون كلما قلت قيمه النتيجه ، يعني عكس المنحنى السابق
في هذه الصورة مثال لفحص تمت برمجته بطريقه
Multi calibration mode - point to point
وتم ادخال 6 Cals كما هو موضح بالصوره
اول واحد قيمته 0
واخر واحد قيمته 200
وشكل المنحنى علاقه طرديه بين قيم الامتصاصيه مع قيم التركيز لل Cals
ويدل هذا النوع انه كلما زاد اللون زادت قيمه العينه
Multi calibration mode - point to point
وتم ادخال 6 Cals كما هو موضح بالصوره
اول واحد قيمته 0
واخر واحد قيمته 200
وشكل المنحنى علاقه طرديه بين قيم الامتصاصيه مع قيم التركيز لل Cals
ويدل هذا النوع انه كلما زاد اللون زادت قيمه العينه

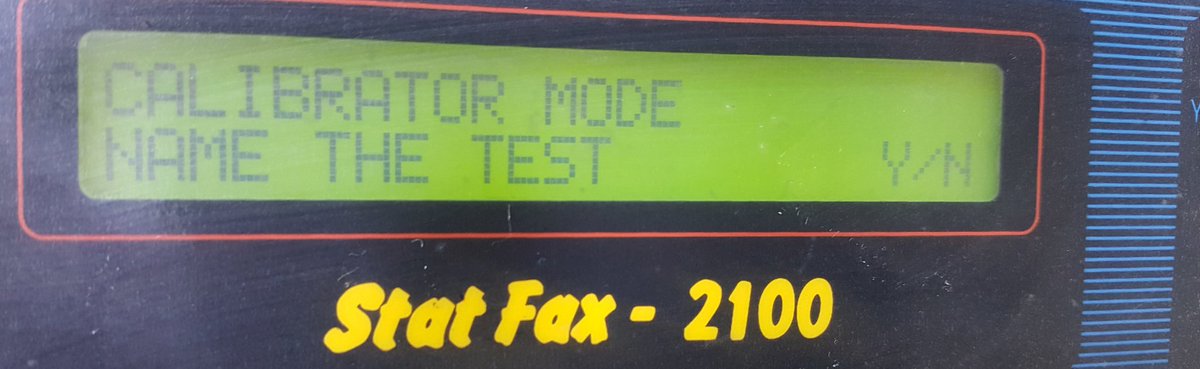

من الأشياء المهمه عند ادخال برمجه جديده لاي فحص يجب حفظ البرمجه مباشرة بعد إدخال البيانات ولذلك بالضغط على زرStore
ثم
Name the test

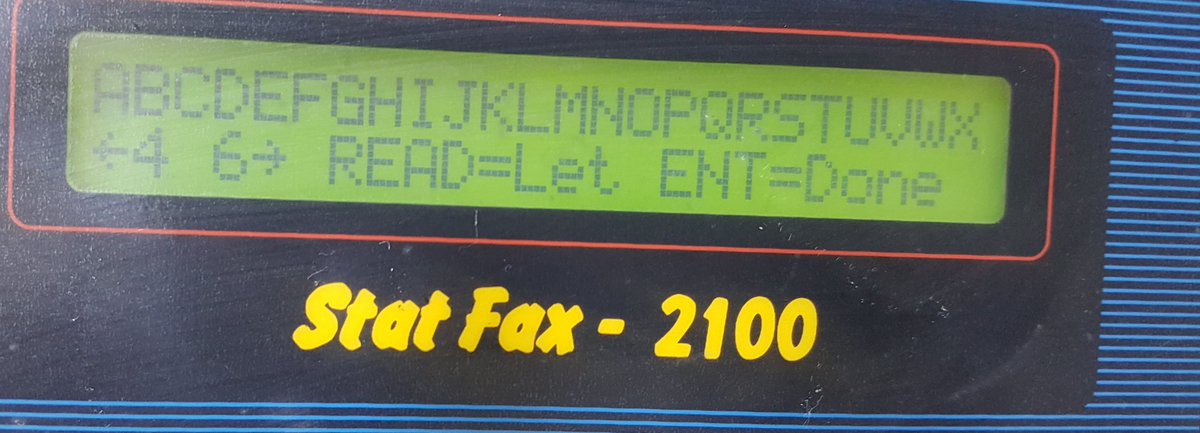

وتظهر الحروف الأبجدية نقوم بالتسميه وضغط بعد كل حرف على زر Read
وبعد الانتهاء من تسميه الفحص نضغط زر Enter
وبهذا حفظنا الفحص ونستطيع القراءه عليه
ثم
Name the test
وتظهر الحروف الأبجدية نقوم بالتسميه وضغط بعد كل حرف على زر Read
وبعد الانتهاء من تسميه الفحص نضغط زر Enter
وبهذا حفظنا الفحص ونستطيع القراءه عليه
الجهاز مزود بذاكره لحفظ برمجه الفحوصات تصل إلى 30 فحص بطريقه point to point
ونقوم بطباعتهن بالضغط على زر test
ثم رقم 99 ثم Enter
سيقوم الجهاز بطباعه جمييع الفحوصات المحفوظه ✔
ونقوم بطباعتهن بالضغط على زر test
ثم رقم 99 ثم Enter
سيقوم الجهاز بطباعه جمييع الفحوصات المحفوظه ✔
⭕اضافه Blank:
يعتبر اضافه البلانك اختياري الا ف طريقه Single calibration mode إجباري
اضافه البلانك مع الكال ف البرمجه
ويظهر السؤال Blank Y/N في برمجه اي Mode اذا اختارنا Yes
هذا يعني انه سيتم حفظ البرمجه دائما مع بلانك
يعتبر اضافه البلانك اختياري الا ف طريقه Single calibration mode إجباري
اضافه البلانك مع الكال ف البرمجه
ويظهر السؤال Blank Y/N في برمجه اي Mode اذا اختارنا Yes
هذا يعني انه سيتم حفظ البرمجه دائما مع بلانك
-طيب ما وظيفة Blank ؟
نعرف ان البلانك في اجهزه الكيمياء غرضها لعمل تصفير للجهاز.
لكن في هذه الاجهزه الغرض منها مختلف
لا تقوم بعمل تصفير بل تقوم بعمل تصحيح للقراءات
بمعنى آخر بالبلانك نختبر مكونات المحلول مثلSubstrate المسؤول عن إظهار اللون في اخر مرحله
نعرف ان البلانك في اجهزه الكيمياء غرضها لعمل تصفير للجهاز.
لكن في هذه الاجهزه الغرض منها مختلف
لا تقوم بعمل تصفير بل تقوم بعمل تصحيح للقراءات
بمعنى آخر بالبلانك نختبر مكونات المحلول مثلSubstrate المسؤول عن إظهار اللون في اخر مرحله
ونقوم ب اضافه well فارغ بجانب العينات دون اضافه اي محلول له.ونقوم بتحضين وغسله الى ان تأتي مرحله Substrate نقوم ب اضافته ثم القراءه
وقيمة البلانك نطرحها من قيمه العينات
وفي هذه الصوره توضيح لطريقه شغل البلانك مع العينات ✔
وقيمة البلانك نطرحها من قيمه العينات
وفي هذه الصوره توضيح لطريقه شغل البلانك مع العينات ✔
وهنا تكمله إختصارات واجه البرنامج
✔CNTRL:
لتحديد مكان وضع الكنترولات
✔BLNK:
لوضع البلانك ويكون اولWell
✔END:
لتحديد اخرwell يقرأه الجهاز..مثل لو عندنا ثلاث عينات فقط نقوم برمجه الجهاز قرأه3 well فقط اذا لم نقم بالضغط على END سيقوم الجهاز بقراه 96 well كامله وسنضيع وقت وجهد ❌
✔CNTRL:
لتحديد مكان وضع الكنترولات
✔BLNK:
لوضع البلانك ويكون اولWell
✔END:
لتحديد اخرwell يقرأه الجهاز..مثل لو عندنا ثلاث عينات فقط نقوم برمجه الجهاز قرأه3 well فقط اذا لم نقم بالضغط على END سيقوم الجهاز بقراه 96 well كامله وسنضيع وقت وجهد ❌
✔Lamp:
لتشغيل واطفاء اللمبه للمحافظه على عمرها
✔Paper:
لتجهيز الجهاز لطباعة
✔Clear:
نضغطه مرة يقوم بمسح اخر إجراء قمنا به
نضغطه مرتين يقوم بمسح برمجه Mode كامل الذي نبرمج عليه
✔DEL:
نقوم بمسح برمجه اي فحص محفوظه بالجهاز
✔Mix:
نقوم بعمل mix لplate قبل قراءه النتيجه
لتشغيل واطفاء اللمبه للمحافظه على عمرها
✔Paper:
لتجهيز الجهاز لطباعة
✔Clear:
نضغطه مرة يقوم بمسح اخر إجراء قمنا به
نضغطه مرتين يقوم بمسح برمجه Mode كامل الذي نبرمج عليه
✔DEL:
نقوم بمسح برمجه اي فحص محفوظه بالجهاز
✔Mix:
نقوم بعمل mix لplate قبل قراءه النتيجه

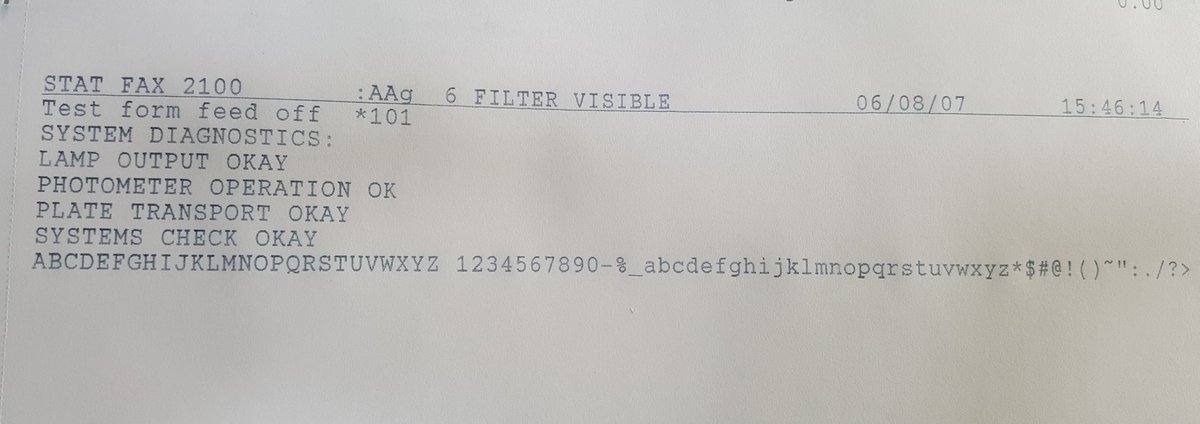

نضغط على
✔Self check Key
الجهازسيقوم بفحص
- intensity of the lamp
اللمبه
-Rotation of the filter wheel
الفتلر
-The X_Y motion of the plate
حركة البليت
-Printer
الطابعة
وعندانتهاء الجهاز من عمليه الفحص ستقوم الطابعةبتسجيل(Systems Check OK)
وهذه رسالة انه جاهز للعمل
✔Self check Key
الجهازسيقوم بفحص
- intensity of the lamp
اللمبه
-Rotation of the filter wheel
الفتلر
-The X_Y motion of the plate
حركة البليت
-Printer
الطابعة
وعندانتهاء الجهاز من عمليه الفحص ستقوم الطابعةبتسجيل(Systems Check OK)
وهذه رسالة انه جاهز للعمل
Self check
هو بمثابة الصيانه للجهاز
هو بمثابة الصيانه للجهاز
من الأشياء المهمه ايضا
1. يجب الانتباه عند قراءه النتيجه مسح قاع ال well من اي بصمات الاصابع لان هذا المكان حساس لمرور الضوء منه
2. عدم وجود أي فقاعات في well عند قراءه النتيجه
1. يجب الانتباه عند قراءه النتيجه مسح قاع ال well من اي بصمات الاصابع لان هذا المكان حساس لمرور الضوء منه
2. عدم وجود أي فقاعات في well عند قراءه النتيجه
بهذا تعرفنا على اهم ما يخص هذا الجهاز بشكل مبسط 🍃
وتعتبر اشياء اساسيه ف اي جهاز اليزا منوال آخر..
اتمنى يكون هذا الثريد مفيد 🌼
