الصمامات الثنائية في الألواح الشمسية
الصمام الثنائي diode هو مكوِّن كهربائي يسمح بمرور التيار في إتجاه واحد ويستخدم بأنظمة #الطاقة_الشمسية الكهروضوئية تحت مسميين
صمام التجاوز Bypass-diode وصمام المنع Blocking-diode
لكل نوع طريقة توصيل ووظيفة يقوم بها وهذا ما سنتعرف عليه هنا
الصمام الثنائي diode هو مكوِّن كهربائي يسمح بمرور التيار في إتجاه واحد ويستخدم بأنظمة #الطاقة_الشمسية الكهروضوئية تحت مسميين
صمام التجاوز Bypass-diode وصمام المنع Blocking-diode
لكل نوع طريقة توصيل ووظيفة يقوم بها وهذا ما سنتعرف عليه هنا
صمام التجاوز Bypass-diode
يستخدم لتقليل فقد الطاقة في الألواح الشمسية التي تتعرض للظل ويساعد على تحسين أداؤها تحت هذه الظروف حيث أن الخلايا الشمسية في اللوح شمسي موصلة على التوالي وفي الظروف الطبيعية وعدم وجود ظل تنتج كل خلية نفس الجهد ويمر بها نفس التيار…يتبع
#الطاقة_المتجددة
يستخدم لتقليل فقد الطاقة في الألواح الشمسية التي تتعرض للظل ويساعد على تحسين أداؤها تحت هذه الظروف حيث أن الخلايا الشمسية في اللوح شمسي موصلة على التوالي وفي الظروف الطبيعية وعدم وجود ظل تنتج كل خلية نفس الجهد ويمر بها نفس التيار…يتبع
#الطاقة_المتجددة
لكن عند حدوث ظل على أحد الخلايا تتوقف الخلية عن إنتاج جهد وتعمل وكأنها مقاومة مما يجعل حدوث voltage-drop فقد جهد وتعمل بقية الخلايا الغير معرضة للظل بمحاولة رفع جهدها لتعويض الخلية المتأثرة وتواصل بدفع التيار والذي سيمر بالخلية المتأثرة … يتبع
#الطاقة_الشمسية
#الطاقة_المتجددة
#الطاقة_الشمسية
#الطاقة_المتجددة

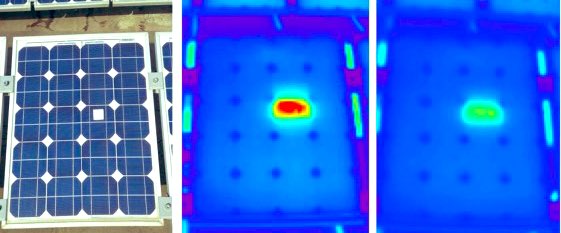

مرور التيار بالخلية المتأثرة بالظل يسبب فقد بالطاقة وتصبح مستهلكة للطاقة بدل ما كانت منتجة وتزداد سخونتها وقد تحرق. فتأثير وجود ظل على أحد الخلايا لا يتيح الاستفادة من إنتاج #الطاقة لهذا اللوح ولذلك تكمن ضرورة وجود صمام التجاوز لتفادي فقد طاقة اللوح الشمسي بشكل كامل

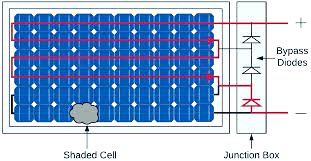

يوصل صمام التجاوز على التوازي مع الخلية ليتم تجاوز الخلايا المتأثرة بالظل حيث يمر التيار به لأنه يتيح مسار للتيار أقل مقاومة

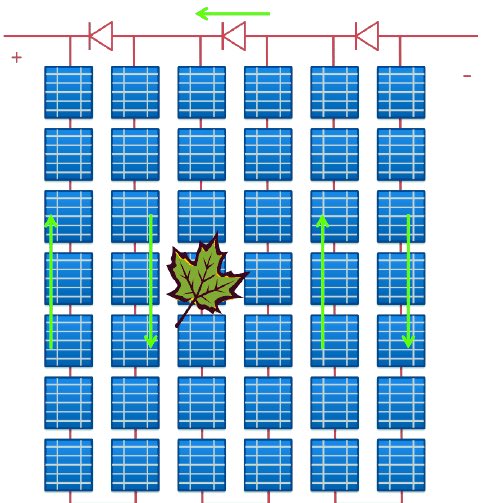

وجود صمام تجاوز بشكل متوازي مع كل خلية باللوح الشمسي غير عملي لذلك يستخدم صمام لكل مجموعة من الخلايا
#الطاقة_الشمسية
#الطاقة_المتجددة
وجود صمام تجاوز بشكل متوازي مع كل خلية باللوح الشمسي غير عملي لذلك يستخدم صمام لكل مجموعة من الخلايا
#الطاقة_الشمسية
#الطاقة_المتجددة
بالامكان دائماً التأكد من وجود صمامات التجاوز Bypass-diodes وعددها في junction-box صندوق التوصيل كما هو موضح بالصورة وهذا الصندوق الصغير موجود خلف اللوح الشمسي وبالامكان اختبار الصمامات كذلك واستبدالها
#الطاقة_الشمسية
#الطاقة_المتجددة
#الطاقة_الشمسية
#الطاقة_المتجددة
صمام المنع Blocking-diode
يستخدم لمنع تدفق التيار من البطارية إلى اللوح الشمسي لحماية اللوح الشمسي من تفريغ البطارية أثناء الليل حيث يكون جهد اللوح الشمسي أقل من البطارية ويوصل هذا الصمام على التوالي مع اللوح الشمسي
#الطاقة_الشمسية
#الطاقة_المتجددة
يستخدم لمنع تدفق التيار من البطارية إلى اللوح الشمسي لحماية اللوح الشمسي من تفريغ البطارية أثناء الليل حيث يكون جهد اللوح الشمسي أقل من البطارية ويوصل هذا الصمام على التوالي مع اللوح الشمسي
#الطاقة_الشمسية
#الطاقة_المتجددة

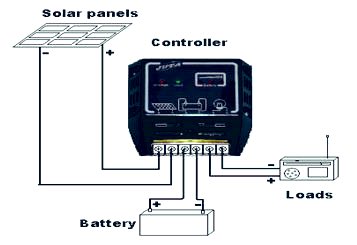

مع وجود أجهزة التحكم بالشحن Charge-controller لا حاجة لتثبيت هذا الصمام blocking-diode لقيام جهاز التحكم بالشحن بوظيفة هذا الصمام بالاضافة لوظائفه الأخرى
#الطاقة_الشمسية
#الطاقة_المتجددة
#الطاقة_الشمسية
#الطاقة_المتجددة
