في دوائر التحكم الكهربائية يتم استقبال قيمة الدخل عن طريق حساسات كهربائية وبناء عليها تكون قيمة الخرج، وتختلف الحساسات باختلاف نوع قيمة الدخل،كحساس درجة الحرارة مثلا، وأحد هذه الحساسات هو حساس المغناطيس Hall Effect Sensor، دعونا نتعرف عليه باختصار.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
هي عبارة عن حساس يعمل عندما يقترب مجال مغناطيسي منه، وتعمل على ظاهرة فيزيائية اكتشفها العالم الأمريكي إدوين هول عام 1879 وسميت باسمه، وهي ظاهرة "تأثير هول" (Hall Effect).

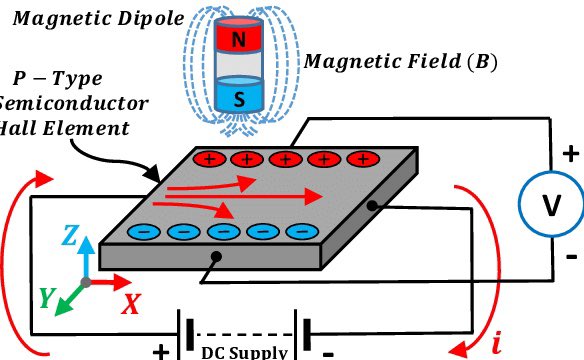

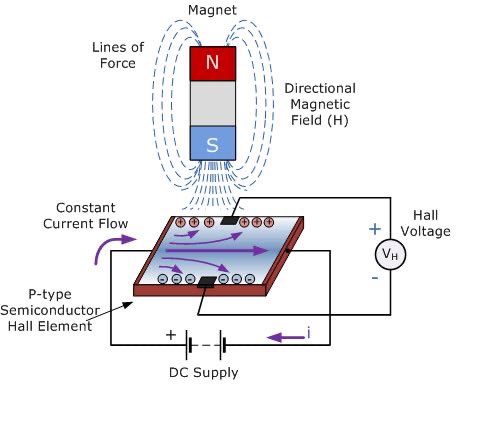

وتأثير هول عبارة عن تيار مستمر يمر في شريحة من مادة شبه موصلة في محور X ، وبمجرد أن تتأثر بمجال مغناطيسي عاموديا بمحور Z سيحدث شي مثير، وهو أن الشحنات السالبة ستميل إلى طرف والشحنات الموجبة إلى طرف آخر باتجاه محور Y ليتكون مجال كهربائي ومن ثم فرق جهد كما هو مبين بالصور أدناه.

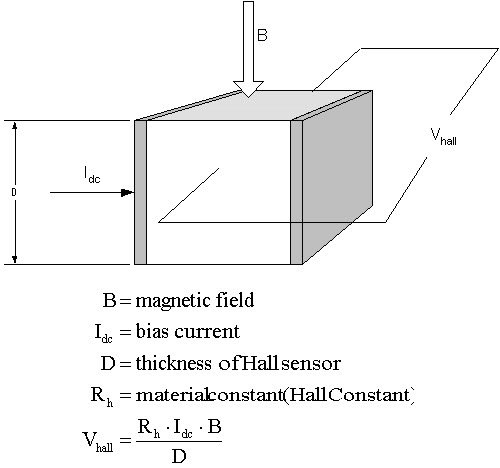

ويسمى الجهد المكون من هذه الظاهرة بـ "جهد هول"، وتعطى بالقانون الموجود بالصور أدناه، حيث أن :
Vhall: جهد هول
B: المجال المغناطيسي العمودي على سطح الشريحة
Idc: تيار المصدر.
D: سمك الشريحة.
Rh: معامل هول وتختلف باختلاف المادة.
Vhall: جهد هول
B: المجال المغناطيسي العمودي على سطح الشريحة
Idc: تيار المصدر.
D: سمك الشريحة.
Rh: معامل هول وتختلف باختلاف المادة.

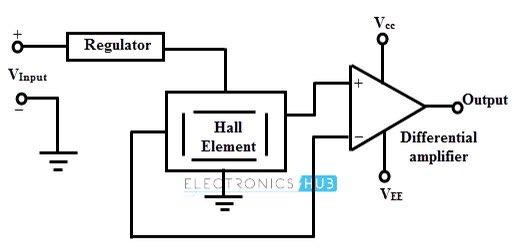

وقيمة جهد هول تكون صغير جدا ويصعب التعامل معه لذا يحتاج إلى أن يتضخم باستعمال المضخم العملي Op-Amp، وبطبيعة الحال فإن قيمة الخرج ستكون تناظرية Analog، هذا بالنسبة للنوع الأول من الحساس والذي فيه يكون الخرج Analog والذي يسمى Linear Output Type.

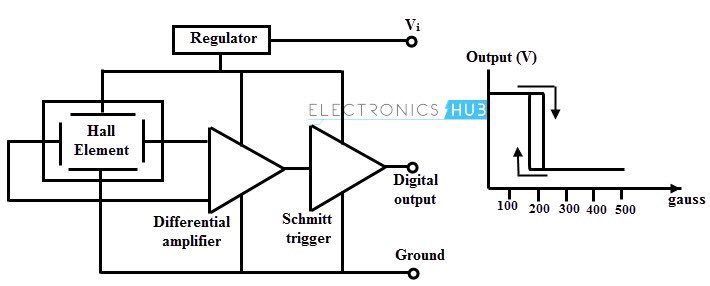

وفي حال إن أردنا أن تكون قيمة الخرج Digital فإننا نحتاج إلى أن نحول الخرج من Analog إلى Digital، لذا نستخدم النوع الآخر من الحساس والذي يسمى Digital Output Type وهو النوع الذي يحتوي على دائرة Schmitt Trigger لتحويل قيمة الخرج إلى Digital لتصبح إما 0 أو 1 أي يصبح الخرج Digital.
وسبق أن تحدثنا عن دائرة Schmitt Trigger في ثريد مستقل هنا :
