في دوائر التحكم الكهربائية نحتاج أحيانا إلى تحويل الإشارة الناتجة من التناظرية (Analog) إلى رقمية (Digital) ،أي يكون الخرج إما 0 أو 1، وأحد الطرق الشهيرة هي استخدام Schmitt Trigger ومبدأ عمله بسيط تابع معي وستفهم بإذن الله.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
أولا دعونا نتعرف عليه ونأخذ فكرة عنه.
>> هو عبارة عن عملية مقارنة يتم فيها مقارنة القيمة الحالية للموجة بالقيمة التي تتلوها مباشرة وبناء على ذلك يكون الخرج إما OFF (0) أو ON (1) ،وغالبا تستعمل دائرة Op-Amp لتنفيذ ذلك، وتنسب كلمة Schmitt إلى العالم الذي اخترعها وهو أوتو شميت.
>> هو عبارة عن عملية مقارنة يتم فيها مقارنة القيمة الحالية للموجة بالقيمة التي تتلوها مباشرة وبناء على ذلك يكون الخرج إما OFF (0) أو ON (1) ،وغالبا تستعمل دائرة Op-Amp لتنفيذ ذلك، وتنسب كلمة Schmitt إلى العالم الذي اخترعها وهو أوتو شميت.

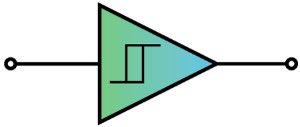

كما هو موضح بالصورة أدناه، يحتوي على خطين أفقين يمثلان الآتي :
١- جهد العتبة العليا (Upper Threshold Voltage)
٢- جهد العتبة السلفى (Lower Threshold Voltage)
سنفهم الغرض منهما عندما نتحدث عن مبدأ عمله في التغريدة القادمة من هذا الثريد.
١- جهد العتبة العليا (Upper Threshold Voltage)
٢- جهد العتبة السلفى (Lower Threshold Voltage)
سنفهم الغرض منهما عندما نتحدث عن مبدأ عمله في التغريدة القادمة من هذا الثريد.
مبدأ عمله كالآتي :
>> يقوم أولا باستقبال الموجة التناظرية (Analog) ولتكن درجة الحرارة مثلا، ثم نبدأ المقارنة، ففي حال إن تجاوزت قيمة جهد العتبة العليا سيتم إرسال نبضة ٥ فولت (ON).
يتبع
>> يقوم أولا باستقبال الموجة التناظرية (Analog) ولتكن درجة الحرارة مثلا، ثم نبدأ المقارنة، ففي حال إن تجاوزت قيمة جهد العتبة العليا سيتم إرسال نبضة ٥ فولت (ON).
يتبع
وسيحافظ على قيمته إلى أن تقل درجة الحرارة عن قيمة جهد العتبة السلفى، بمعنى آخر إلى أن تتغير بشكل كاف (ولذلك سمي trigger)، حينها سيتم إلغاء إرسال النبضة (OFF)، وستستمر في ذلك إلى أن تتجاوز قيمة جهد العتبة العليا فتتحول إلى ON.
يتبع
يتبع
ولذلك توجد هذه العلامة والموجودة بالصورة أدناه والتي تعني (Hysteresis) ،وبذلك أصبح الخرج إما 0 أو 1، أي رقمية.
أيضا قد يحدث العكس، أي إذا تجاوزت قيمة موجة الدخل قيمة جهد العتبة العليا سيتم إلغاء النبضة وإذا قلت عن جهد العتبة السلفى سيتم إرسال النبضة، وهذا يعتمد على نوعها.
أيضا قد يحدث العكس، أي إذا تجاوزت قيمة موجة الدخل قيمة جهد العتبة العليا سيتم إلغاء النبضة وإذا قلت عن جهد العتبة السلفى سيتم إرسال النبضة، وهذا يعتمد على نوعها.
تستعمل دائرة Schmitt Trigger لعدة أغراض أهمها كما ذكرنا تحويل الموجة من تناظرية إلى رقمية، أيضا تتميز عن غيرها من الدوائر الكهربائية المقارنة (Comparator) وجود قيمتين لجهد العتبة، وهذا سيؤدي إلى تخفيف Noise أكثر مما إن كان يحتوي على قيمة واحدة لجهد العتبة.
انتهى
@rattibha
انتهى
@rattibha
