تعد توربينة الرياح هي المعدة الرئيسية لمنظومة طاقة الرياح، والمعدات بشكل عام يجب أن يرفق معها مواصفات فنية (technical specifications) لمعرفة القيم المهمة ، لكن أحد المشاكل التي تواجه الكثير هي صعوبة فهمها، لذا دعونا نتعرف على كيفية ذلك.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية

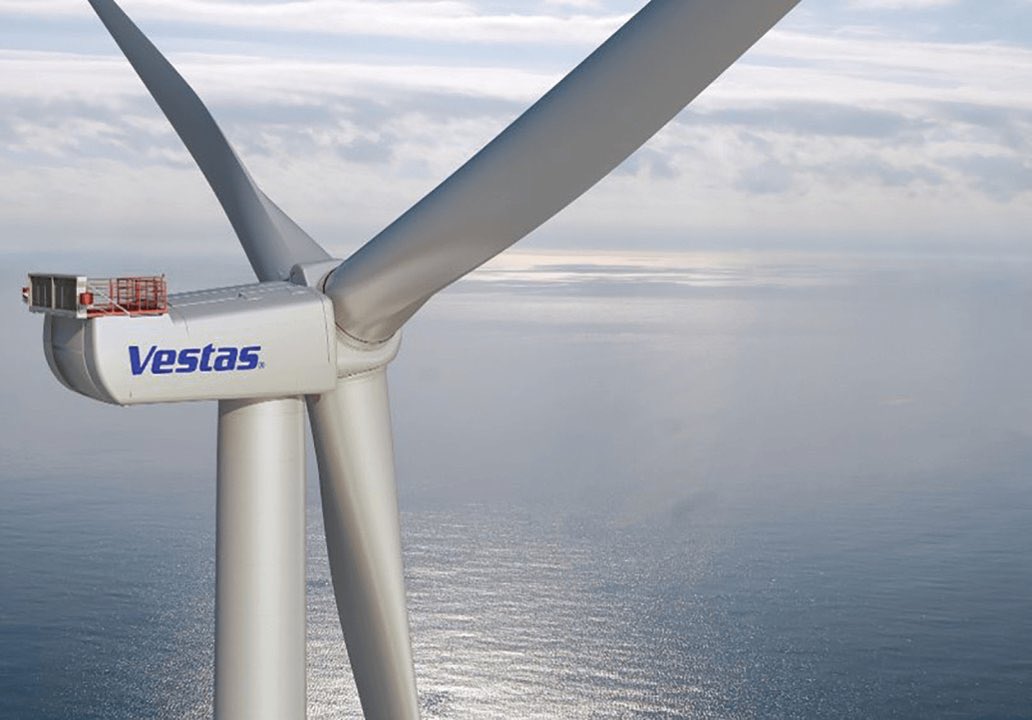

والمعدة التي سنتحدث عنها هي توربينة رياح V110-2.0 MW من إنتاج شركة Vestas وسنتعرف على بعض من أهم المواصفات الفنية الخاصة بها .
أحيانا اسم المعدة يحتوي على بعض من تلك المواصفات التي تهمنا، ومن ضمنها توربينة الرياح V110-2.0 MW والتي تحتوي على الآتي :
V:Vestas وهي الشركة المنتجة للتوربين.
110: هي طول قطر الشفرة الواحدة للتوربين.
2.0 MW : هي القدرة المقننة (Rated Power) للتوربين.
V:Vestas وهي الشركة المنتجة للتوربين.
110: هي طول قطر الشفرة الواحدة للتوربين.
2.0 MW : هي القدرة المقننة (Rated Power) للتوربين.

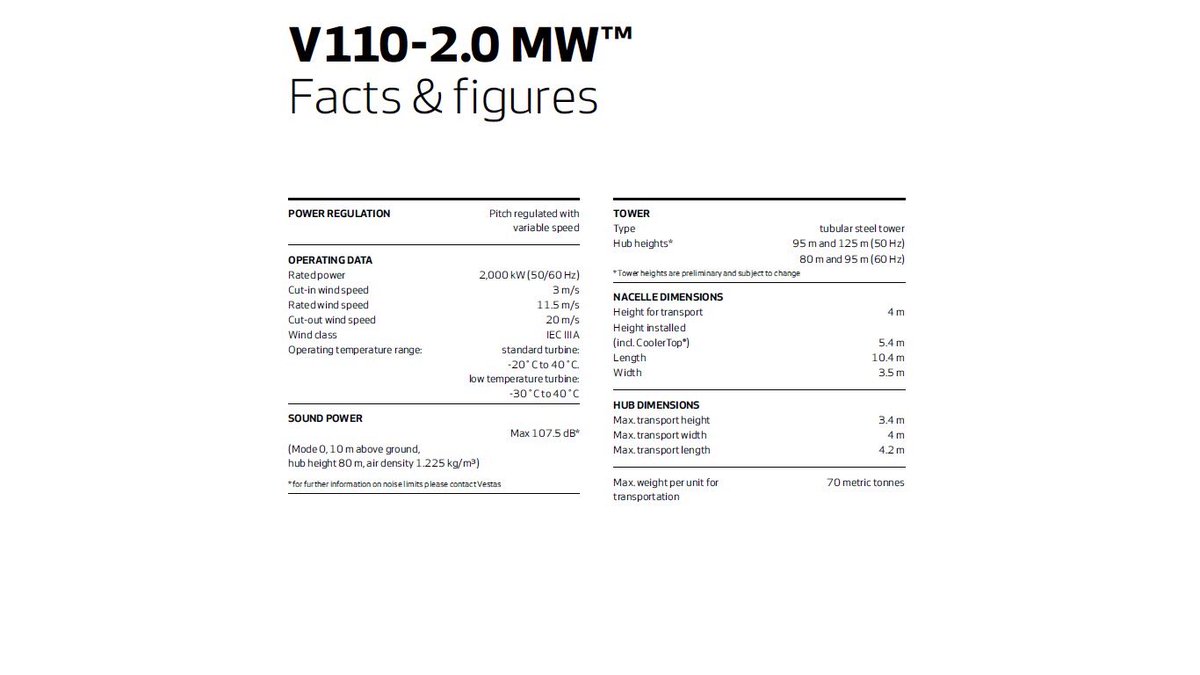

أولا : بيانات التشغيل (Operating Data)
1- Rated Power
وهي أقصى قدرة تستطيع التوربينة إنتاجها، ويتم الوصول إليها عند السرعة المقننة (Rated speed).
2- Cut-in wind speed
وهي السرعة التي تبدأ بها التوربينة بالدوران، أي لن تدور إذا كانت السرعة أقل من سرعة Cut-in.
يتبع
1- Rated Power
وهي أقصى قدرة تستطيع التوربينة إنتاجها، ويتم الوصول إليها عند السرعة المقننة (Rated speed).
2- Cut-in wind speed
وهي السرعة التي تبدأ بها التوربينة بالدوران، أي لن تدور إذا كانت السرعة أقل من سرعة Cut-in.
يتبع
3- Rated Wind Speed
وهي السرعة التي تنتج القدرة المقننة، وعندما تزيد عن ذلك ستبقى القدرة المقننة محافظة على قيمتها إلى أن تصل إلى Cut-out.
4- Cut-out wind speed
عكس Cut in ،وهي السرعة التي إذا تم تجاوزها ستتوقف التوربينة عن العمل.
وهي السرعة التي تنتج القدرة المقننة، وعندما تزيد عن ذلك ستبقى القدرة المقننة محافظة على قيمتها إلى أن تصل إلى Cut-out.
4- Cut-out wind speed
عكس Cut in ،وهي السرعة التي إذا تم تجاوزها ستتوقف التوربينة عن العمل.

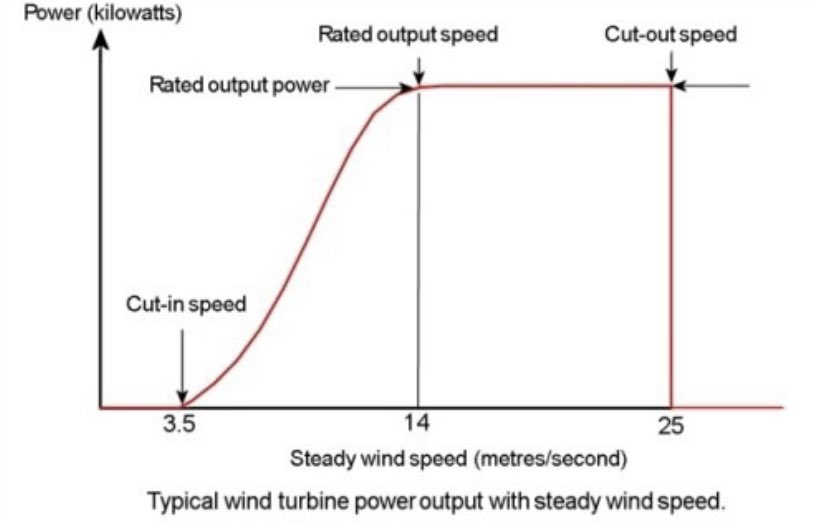

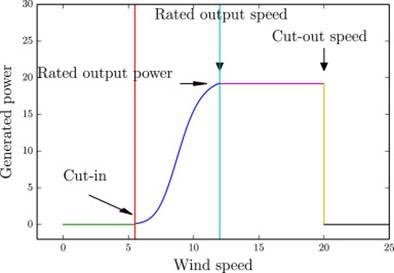

والمنحنى المبين أدناه يوضح كيف ستتأثر القدرة الناتجة من توربينة الرياح عندما تكون السرعة Cut-in و Cut-out و Rated.
أحيانا يتم ذكر معلومة مهمة في المواصفات الفنية لتوربينة الرياح وهي
Re cut-in wind speed
، وهي السرعة التي إذا قلت عنها تعود التوربينة للعمل من جديد بعد توقفها بفعل نظام المكابح الموجود بالتوربين، وذلك بسبب تجاوزها سرعة Cut-out التي إن لم تتوقف ستنفجر التوربينة ومن ثم انتهائها.
Re cut-in wind speed
، وهي السرعة التي إذا قلت عنها تعود التوربينة للعمل من جديد بعد توقفها بفعل نظام المكابح الموجود بالتوربين، وذلك بسبب تجاوزها سرعة Cut-out التي إن لم تتوقف ستنفجر التوربينة ومن ثم انتهائها.

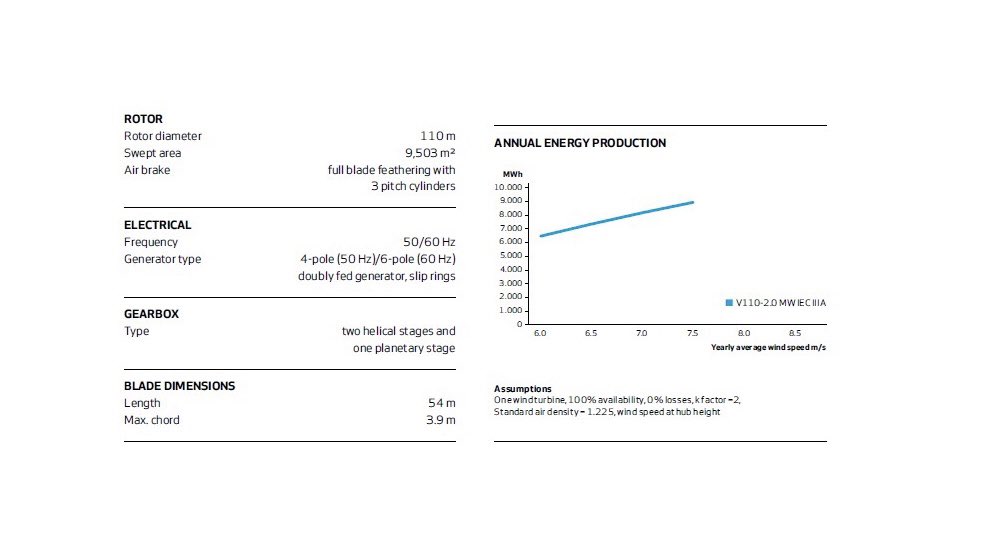

٢- العضو الدوار (Rotor)
1- Rotor Diameter
وهو قطر الشفرة الواحدة من شفرات التوربينة.
2- Swept Area
وهي مساحة دوران التوربينة وتعطى بقانون مساحة الدائرة وهي كالآتي:
A= pi*D/4
حيث أن D هي قطر شفرة التوربينة.
1- Rotor Diameter
وهو قطر الشفرة الواحدة من شفرات التوربينة.
2- Swept Area
وهي مساحة دوران التوربينة وتعطى بقانون مساحة الدائرة وهي كالآتي:
A= pi*D/4
حيث أن D هي قطر شفرة التوربينة.
٣- البيانات الكهربائية (Electrical)
Frequency
وهو التردد الذي يعمل عليه التوربينة.
Generator Type
وهو نوع المولد الموجود بداخل التوربينة.
Frequency
وهو التردد الذي يعمل عليه التوربينة.
Generator Type
وهو نوع المولد الموجود بداخل التوربينة.

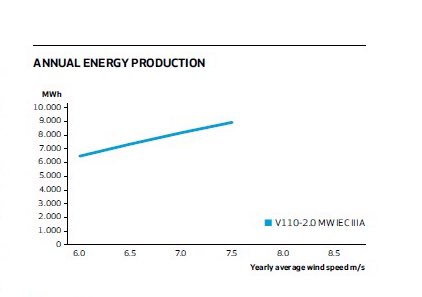

٤- الإنتاج السنوي للطاقة (Annual Energy Production)
وهذه أحد البيانات المهمة جدا والتي من خلالها نستطيع استخراج كمية الطاقة التي تنتجها التوربينة في السنة، وتختلف باختلاف متوسط سرعة الرياح كما هو مبين بالصورة أدناه.
وهذه أحد البيانات المهمة جدا والتي من خلالها نستطيع استخراج كمية الطاقة التي تنتجها التوربينة في السنة، وتختلف باختلاف متوسط سرعة الرياح كما هو مبين بالصورة أدناه.
للإطلاع على المواصفات الفنية للمنتج (الصفحة ٨) :
s3.amazonaws.com
انتهى
