أحد الوسائل الشهيرة لتكبير الموجة هي استعمال مكبر الموجه الشهير المضخم العملي (Operatioal-Amplifier)، ومن أشهر المضخمات الموجودة في السوق هي LM741، والتي تحتوي على ٨ أرجل، ولكل رجل من هذه الأرجل وظيفة معينة، دعونا نتعرف عليها ونفهمها.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
1- Offset Null
ونقصد به حرفيا إزالة جهد Offset، وجهد Offset هو الجهد الذي يظهر في جهد الدخل (Vin) نتيجة كونه غير مثالي، مما سيتسبب ذلك في ظهور جهد Offsetجهد الخرج (Vout)، أي سيصبح جهد الخرج يساوي جهد الخرج مضاف معها جهد Offset، وهذا غير مرغوب به.
يتبع
ونقصد به حرفيا إزالة جهد Offset، وجهد Offset هو الجهد الذي يظهر في جهد الدخل (Vin) نتيجة كونه غير مثالي، مما سيتسبب ذلك في ظهور جهد Offsetجهد الخرج (Vout)، أي سيصبح جهد الخرج يساوي جهد الخرج مضاف معها جهد Offset، وهذا غير مرغوب به.
يتبع

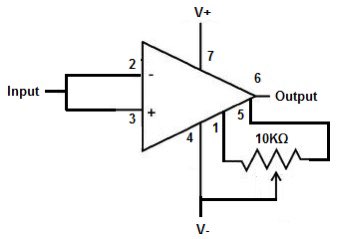

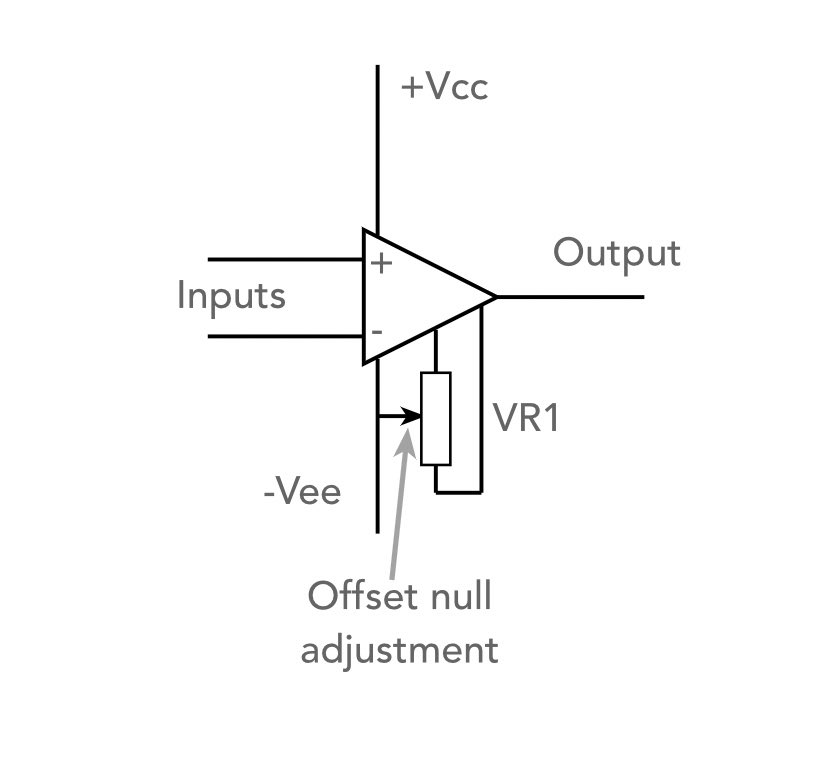

ولإزالة هذا الجهد نقوم بتوصيل مقاومة متغيرة (Potentiometer) بين طرفي الرجل (١) والرجل (٥) وتوصل الطرف الوسط ب Vcc - كما هو مبين بالصورة أدناه، ونقوم بتغيير قيمة المقاومة إلى أن تصبح قيمة Offset Voltage بصفر.
2- Vin Inverting
وهو جهد الدخل الذي إذا تم توصيله بها سيضرب في سالب، أي سيتم قلبه، ولهذا سمي ب Inverting
3- Vin Non-inverting
وهو جهد الدخل الذي يتم إدخاله دون الضرب في سالب، أي سيبقى كما هو دون قلبه، ولهذا سمي ب Non-inverting.
وهو جهد الدخل الذي إذا تم توصيله بها سيضرب في سالب، أي سيتم قلبه، ولهذا سمي ب Inverting
3- Vin Non-inverting
وهو جهد الدخل الذي يتم إدخاله دون الضرب في سالب، أي سيبقى كما هو دون قلبه، ولهذا سمي ب Non-inverting.
4- (-) Vcc
وهو سالب مصدر التغذية و الذي يجب أن يكون من مصدر DC، لكن ليس بالضرورة بأن يتم توصيله بسالب المصدر، قد يتم توصيله بالأرضي (Ground) أيضا.
5- Offset Null
تم توضيحه مسبقا في رقم (١).
وهو سالب مصدر التغذية و الذي يجب أن يكون من مصدر DC، لكن ليس بالضرورة بأن يتم توصيله بسالب المصدر، قد يتم توصيله بالأرضي (Ground) أيضا.
5- Offset Null
تم توضيحه مسبقا في رقم (١).
6- Vout
وهو الجهد الذي يخرج من المضخم، وقيمته تعتمد على قيمتي Vin inverting و Vin non-inverting، أيضا تعتمد على تصميم الدائرة.
7- (+) Vcc
وهو موجب مصدر التغذية والذي يجب أن يكون من مصدر DC.
ويعتبرا Vcc + و Vcc - هما حدود قيمة جهد الخرج Vout.
يتبع
وهو الجهد الذي يخرج من المضخم، وقيمته تعتمد على قيمتي Vin inverting و Vin non-inverting، أيضا تعتمد على تصميم الدائرة.
7- (+) Vcc
وهو موجب مصدر التغذية والذي يجب أن يكون من مصدر DC.
ويعتبرا Vcc + و Vcc - هما حدود قيمة جهد الخرج Vout.
يتبع

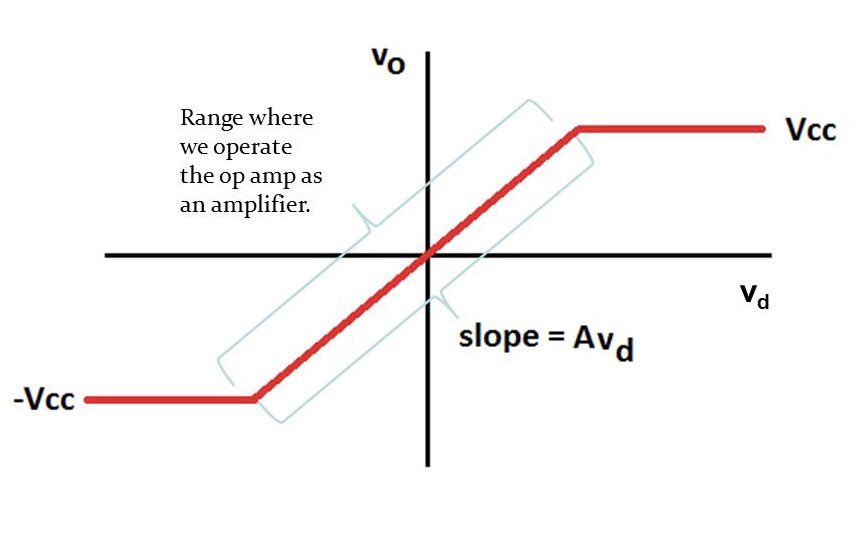

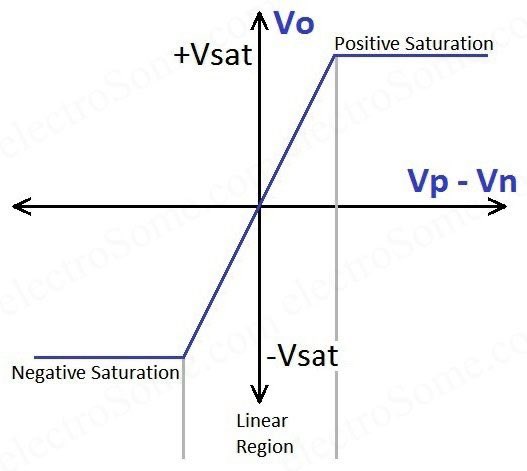

أي أن هناك قيمة لجهد الدخل مهما زادت عنها لن تزيد قيمة Vout عن Vcc + و Vcc - وعندها ستصل إلى مرحلة التشبع (Saturation) كما هو مبين بالصورة أدناه.
8-N/C (Not Connected)
وهي الرجل التي لا يتم توصيلها بشيء، أي يتم تركها فارغة.

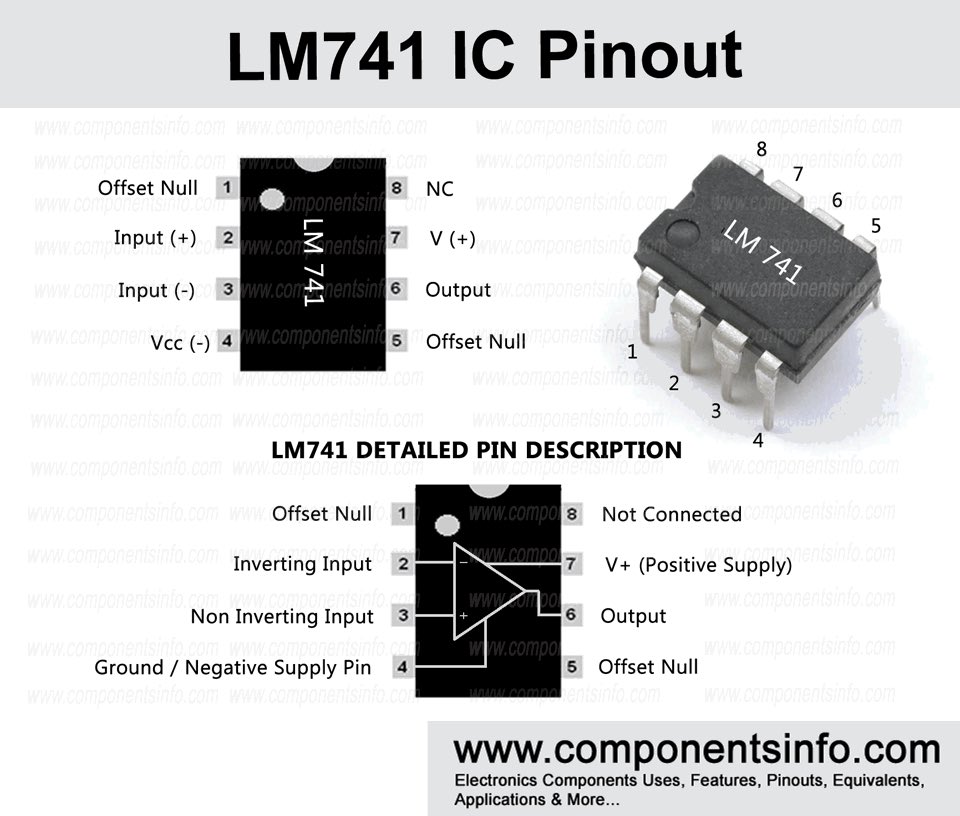

والصورة المبينة أدناه توضح وتلخص أماكن تواجد الأرجل الثمانية في دائرة المضخم.
انتهى
@rattibha
وهي الرجل التي لا يتم توصيلها بشيء، أي يتم تركها فارغة.
والصورة المبينة أدناه توضح وتلخص أماكن تواجد الأرجل الثمانية في دائرة المضخم.
انتهى
