✈🚨🚀الدفاع الجوي :
ترددت كثيرا في الكتابة عن هذا الموضوع كونه غاية في الكبر و التعقيد ولكن هذه محاولة لاعطاء فكرة عن اسس عمل انظمة الدفاع الجوي الصاروخية بشكل مختصر .
يلا ،،،،،،
✈🚨🚀الدفاع الجوي :
ترددت كثيرا في الكتابة عن هذا الموضوع كونه غاية في الكبر و التعقيد ولكن هذه محاولة لاعطاء فكرة عن اسس عمل انظمة الدفاع الجوي الصاروخية بشكل مختصر .
يلا ،،،،،،
منظومات الدفاع الجوي المتكاملة لا تعتمد على صواريخ الارض-جو فقط بل تكون منظومة الصواريخ نفسها مع انظمة انذار مبكر و قواعد للطائرات الاعتراضية التي تنطلق حال اكتشاف هدف جوي دخيل ويتم توجيهها من مركز تحكم وسيطرة يراقب الاجواء لدولة وحتى قارة باكملها .

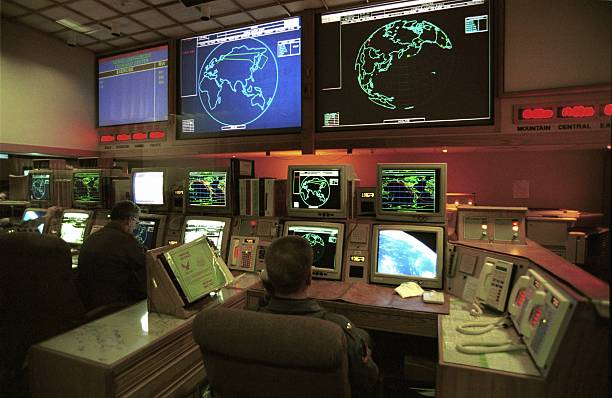

الصورة لمركز North American Aerospace Defense Command (NORAD)
للمراقبة و التحكم يقع في قاعدة باتيرسون الجوية بولاية كولورادو .
يوجد مقر بديل على مقربة من القاعدة داخل جبل شايان و هو محصن ضد الهجمات الجوية و النووية .
يعد المركز مسؤول عن مراقبة الاجواء الكندية و الامريكية .
للمراقبة و التحكم يقع في قاعدة باتيرسون الجوية بولاية كولورادو .
يوجد مقر بديل على مقربة من القاعدة داخل جبل شايان و هو محصن ضد الهجمات الجوية و النووية .
يعد المركز مسؤول عن مراقبة الاجواء الكندية و الامريكية .
تختلف طرق الاستجابة للاختراقات الجوية من بلد الى اخر بحسب العقيدة العسكرية و طرق التسلح .
ولكن بشكل عام في حال اكتشاف اختراق للاجواء من قبل طائرة يتم انذار اقرب قاعدة جوية للهدف لتنطلق طائرات مقاتلة للتحقق و اعتراض الهدف .
( فيديو لمناورة سلاح الجو الملكي البريطاني على الاعتراض )
ولكن بشكل عام في حال اكتشاف اختراق للاجواء من قبل طائرة يتم انذار اقرب قاعدة جوية للهدف لتنطلق طائرات مقاتلة للتحقق و اعتراض الهدف .
( فيديو لمناورة سلاح الجو الملكي البريطاني على الاعتراض )
بالنسبة لمنظومات الدفاع الجوي الصاروخية فتختلف طرق انتشارها و سلسلة القيادة عليها ايضا من بلد الى اخر ولكن مكوناتها الرائيسية الثلاث هي رادار البحث ( Detection and search radars ) و رادار الاشتباك ( fire-control radar ) و صواريخ ارض-جو (SAM Surface-to-Air Missile )
رادار البحث و التتبع ( Air Surveillance Radar ) .
رادار ذو مدى بعيد حيث يقوم بمسح مساحة كبيرة في دائرة يصل قطرها الى مئات تلكيلومترات و قد يكون ارضيا او محمولا على طائرات كطائرة الE-3D Sentry .
يتعرف الرادار على سرعة، موقع، وجهة الهدف و يمرر المعلومة الى القيادة .
رادار ذو مدى بعيد حيث يقوم بمسح مساحة كبيرة في دائرة يصل قطرها الى مئات تلكيلومترات و قد يكون ارضيا او محمولا على طائرات كطائرة الE-3D Sentry .
يتعرف الرادار على سرعة، موقع، وجهة الهدف و يمرر المعلومة الى القيادة .

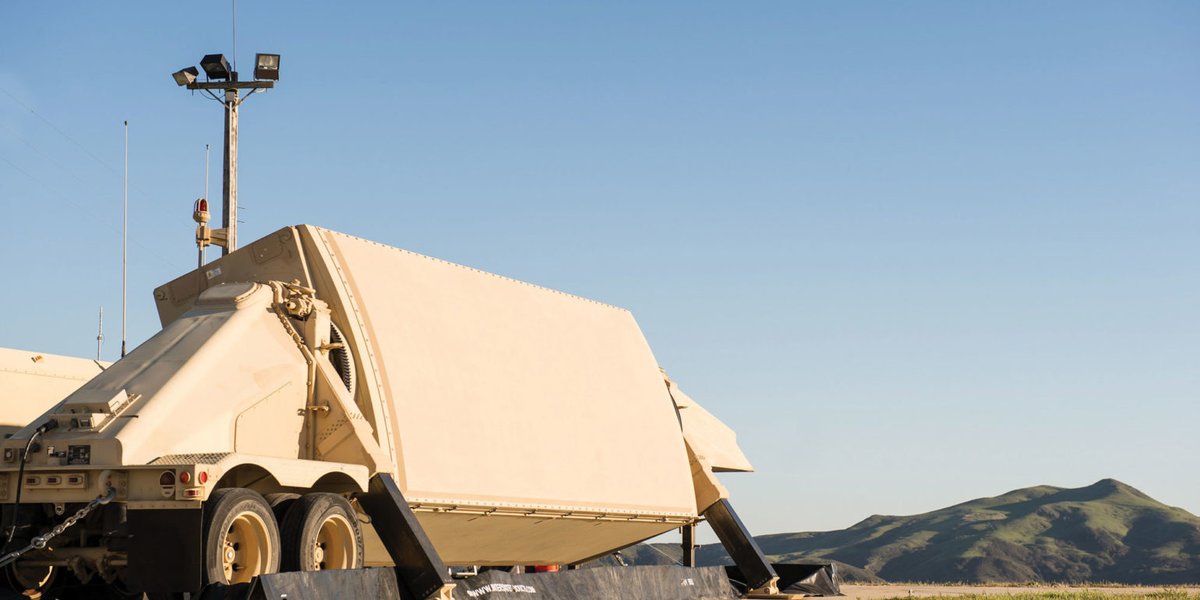

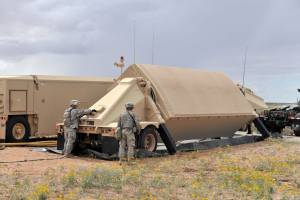

رادار الاشتباك ( targeting radar ) او ( fire-control radar ) :
و هو الرادار الذي يتلقى احداثيات الهدف من رادار البحث و يقوم بمسح في نطاق ضيق لتتبع الهدف و ارسال الاحداثيات للصاروخ الذي سيطلق لاعتراض الهدف و مداه قد لا يتعدى ١٢٠ كلم .
و هو الرادار الذي يتلقى احداثيات الهدف من رادار البحث و يقوم بمسح في نطاق ضيق لتتبع الهدف و ارسال الاحداثيات للصاروخ الذي سيطلق لاعتراض الهدف و مداه قد لا يتعدى ١٢٠ كلم .
صواريخ الارض-جو ( SAM Surface-to-Air missile )
صواريخ مصممة للاهداف الجوية .
بعد انطلاقها الى اهدافها تملك هذه الصواريخ وسائل توجيه داخلية منها :
Active radar
Semi-Active radar
optical guided missile
laser guided missile
( اخر نوعين هما قصيرا المدى ( ٢٥ - ٨٠ كلم )
صواريخ مصممة للاهداف الجوية .
بعد انطلاقها الى اهدافها تملك هذه الصواريخ وسائل توجيه داخلية منها :
Active radar
Semi-Active radar
optical guided missile
laser guided missile
( اخر نوعين هما قصيرا المدى ( ٢٥ - ٨٠ كلم )
ملحوظة :
هناك انطباع خاطئ بان صواريخ sam بامكانها الالتفاف و المناورة و تتبع الهدف كالطائرة ( كالافلام ) و هذا بعيد كل البعد عن الواقع .
كما انها لا تحلق على ارتفاع منخض ( على رؤوس الاشجار ) .
مشهد من فيلم (2001 Behind Enemy Lines )
هناك انطباع خاطئ بان صواريخ sam بامكانها الالتفاف و المناورة و تتبع الهدف كالطائرة ( كالافلام ) و هذا بعيد كل البعد عن الواقع .
كما انها لا تحلق على ارتفاع منخض ( على رؤوس الاشجار ) .
مشهد من فيلم (2001 Behind Enemy Lines )
يعمل محرك صاروخ sam لثواني في خلالها يقوم باحتساب نقطة اصدام مع الهدف ثم ينطفاء المحرك و تدريجيا يفقد الصاروخ من سرعته .
بقوم الطيار بالمناورة حتى يناور الصاروخ عن مساره وبهذا يخسر سرعته بشكل مطرد حتى يفلت منه .
اذا لم يتمكن الصاروخ من اصابة الهدف فانه يفجر نفسه ذاتيا .
بقوم الطيار بالمناورة حتى يناور الصاروخ عن مساره وبهذا يخسر سرعته بشكل مطرد حتى يفلت منه .
اذا لم يتمكن الصاروخ من اصابة الهدف فانه يفجر نفسه ذاتيا .
بحثت عن فيديوهات توضيحية ولم اجد .
ولكن هذا الفيديو من لعبة (DCS) هو اقرب الى الواقع .
المنظومة المستخدمة هي SA/125 سوفيتية .
ولكن هذا الفيديو من لعبة (DCS) هو اقرب الى الواقع .
المنظومة المستخدمة هي SA/125 سوفيتية .
لهذا فعند ذكر مدى الصاروخ فيذكر على طريقتين .
Range و effective range
حيث اذا كان مدى المنظومة Range هو ١٢٠ كلم ففرص اصابة طائرة عالية المناورة على هذا البعد معدومة تماما .
في العادة يتم اطلاق صاروخين على هدف واحد لضمان اصابة الهدف .
Range و effective range
حيث اذا كان مدى المنظومة Range هو ١٢٠ كلم ففرص اصابة طائرة عالية المناورة على هذا البعد معدومة تماما .
في العادة يتم اطلاق صاروخين على هدف واحد لضمان اصابة الهدف .
نظم SAM الدفاعية كثيرة
هنا اشهر خمس نظم عاملة
هنا اشهر خمس نظم عاملة
MIM-104 Patriot ( USA )
دخلت الخدمة في منتصف ثمانينيات القرن الماضي .
صممت لاعتراض الطائرات و جرى تطويرها لاعتراض الصواريخ البالستية .
هناك شكوك كثيرة تحوم حول فاعلية المنظومة و بالاخص تقارير ادائها في حرب تحرير الكويت .
دخلت الخدمة في منتصف ثمانينيات القرن الماضي .
صممت لاعتراض الطائرات و جرى تطويرها لاعتراض الصواريخ البالستية .
هناك شكوك كثيرة تحوم حول فاعلية المنظومة و بالاخص تقارير ادائها في حرب تحرير الكويت .

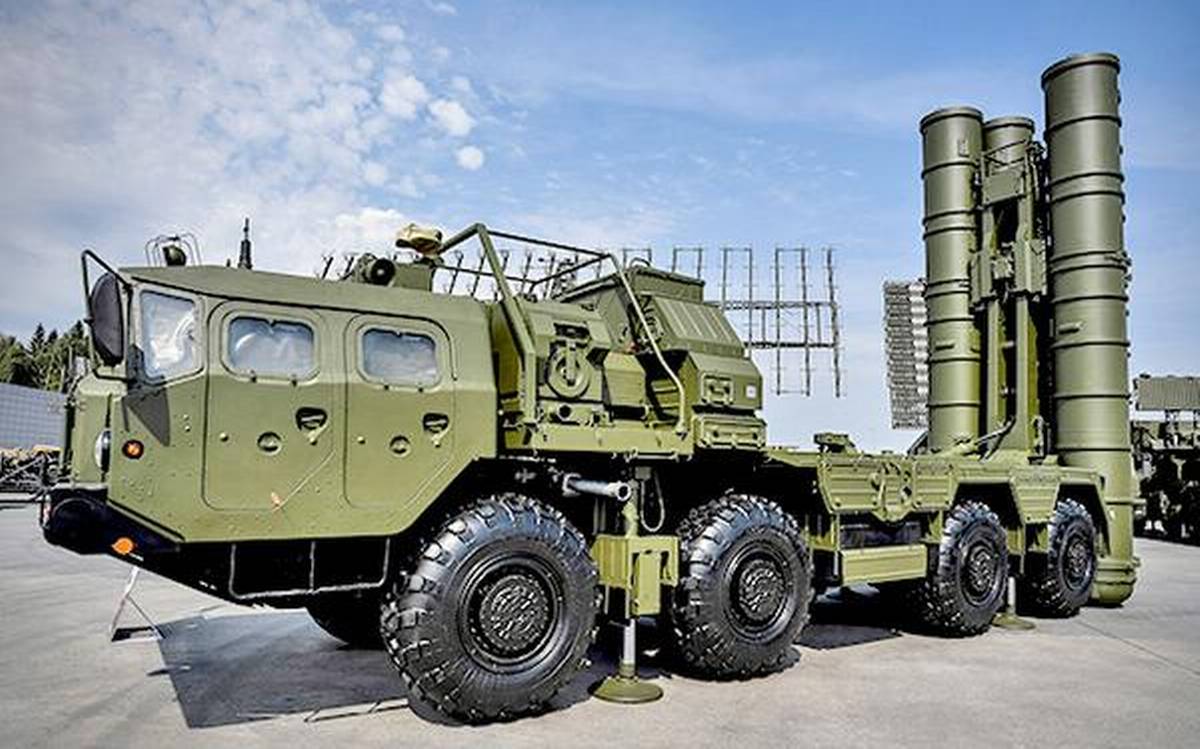

S-400 Triumf ( Russia )
تعد نسخة مطورة عن S-300 .
دخلت الهدمة اوائل العام ٢٠٠٧ و تعد منظومة متعددة لاعتراض الطائرات القتالية و ذات التحليق العالي و المسيرة و تعد من اخطر المنظومات العاملة ( لم تتم تجربتها على ارض الواقع )
تعد نسخة مطورة عن S-300 .
دخلت الهدمة اوائل العام ٢٠٠٧ و تعد منظومة متعددة لاعتراض الطائرات القتالية و ذات التحليق العالي و المسيرة و تعد من اخطر المنظومات العاملة ( لم تتم تجربتها على ارض الواقع )

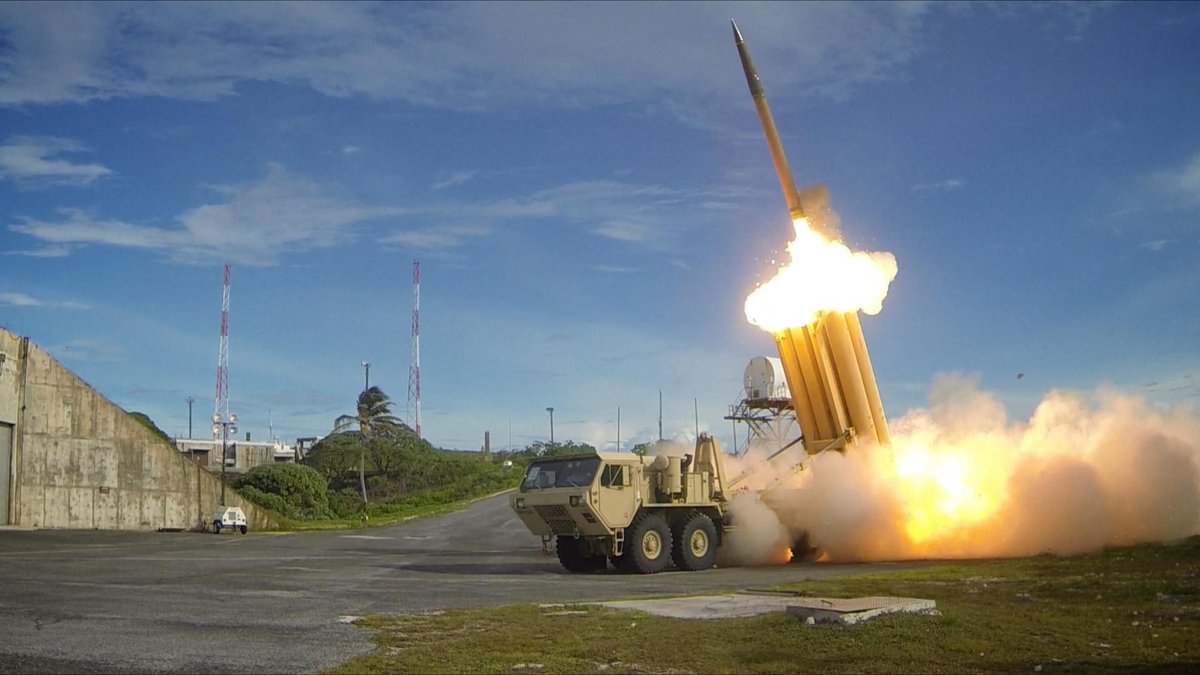

THAAD - ( Terminal High Altitude Area Defense ) (USA)
منظومة مصممة لاعتراض الصواريخ الباليستية في مرحلتها النهائية ( Terminal Phase ) .
اخر منظومة انتجتها شركة Raytheon و دخلت الخدمة في ٢٠٠٩ و تم نشرها في كوريا الجنوبية .
هدفها الاساسي تحيد التهديد من صواريخ كوريا الجنوبية
منظومة مصممة لاعتراض الصواريخ الباليستية في مرحلتها النهائية ( Terminal Phase ) .
اخر منظومة انتجتها شركة Raytheon و دخلت الخدمة في ٢٠٠٩ و تم نشرها في كوريا الجنوبية .
هدفها الاساسي تحيد التهديد من صواريخ كوريا الجنوبية
S-300 missile system ( Russia )
يعد من الانظمة المنتشرة جدا في العالم رغم انتاجه في السبعينيات الى انه تم تطويره عدة مرات و حتى اخذ تصاميمه لصناعة انظمة مشابها في الصين كنظام ( HQ9 ) .
تحوم شكوك قوية حول فعالية المنظومة حيث رغم تواجدها في سوريا و ايران الا انها ...
يعد من الانظمة المنتشرة جدا في العالم رغم انتاجه في السبعينيات الى انه تم تطويره عدة مرات و حتى اخذ تصاميمه لصناعة انظمة مشابها في الصين كنظام ( HQ9 ) .
تحوم شكوك قوية حول فعالية المنظومة حيث رغم تواجدها في سوريا و ايران الا انها ...
... فشلت في التصدي لطائرات اسرائيلية عدة مرات و لا يوجد سبب واضح لهذا الفشل .
تذهب اقوال عديدة بان فاعلية النظام مبالغ فيها و بعضها يقول بان روسيا لا ترغب في تشغيلها حتى لا تتعرض لهجمات فتسوء سمعتها .
و حتى قيل بان طواقمها لم تتلقى التدريب الكافي لاستخدامها ( ادى هذا لاسقاط ...
تذهب اقوال عديدة بان فاعلية النظام مبالغ فيها و بعضها يقول بان روسيا لا ترغب في تشغيلها حتى لا تتعرض لهجمات فتسوء سمعتها .
و حتى قيل بان طواقمها لم تتلقى التدريب الكافي لاستخدامها ( ادى هذا لاسقاط ...
... اوكرانية مدنية عن طريق الخطاء في ايران ) .
ملحوظة :
هذه الانظمة مصممة لاعتراض الاهداف متوسطة و بعيدة المدى .
اما الاهداف قصيرة المدى فلا تتمكن من استهدافها لهذا تتواجد انظمة قصيرة المدى في محيطها لحمايتها من الهجوم .
ملحوظة :
هذه الانظمة مصممة لاعتراض الاهداف متوسطة و بعيدة المدى .
اما الاهداف قصيرة المدى فلا تتمكن من استهدافها لهذا تتواجد انظمة قصيرة المدى في محيطها لحمايتها من الهجوم .
بعض الامثلة لانظمة قصيرة المدى :

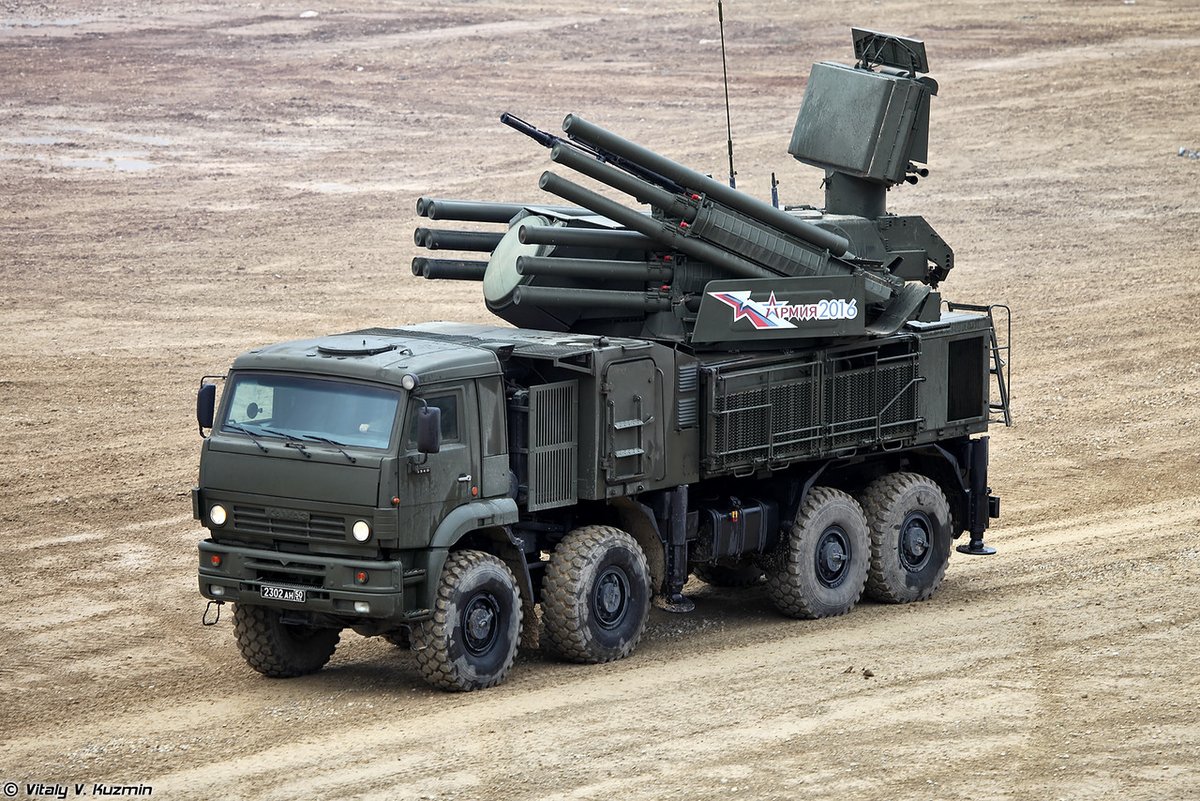

Pantsir missile system ( Russia )

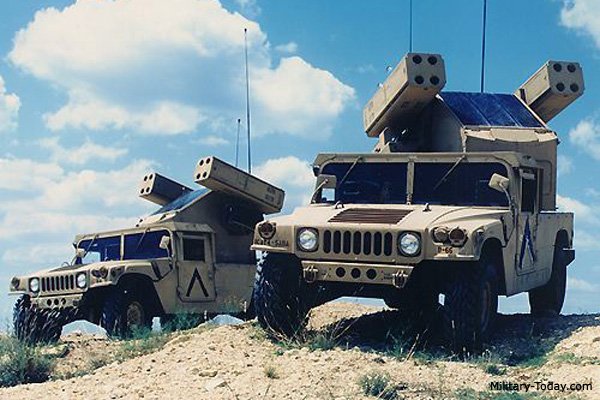

AN/TWQ-1 Avenger ( USA )
Iron Dome ( Israel )
Phalanx C-RAM او C-WIS ( USA )

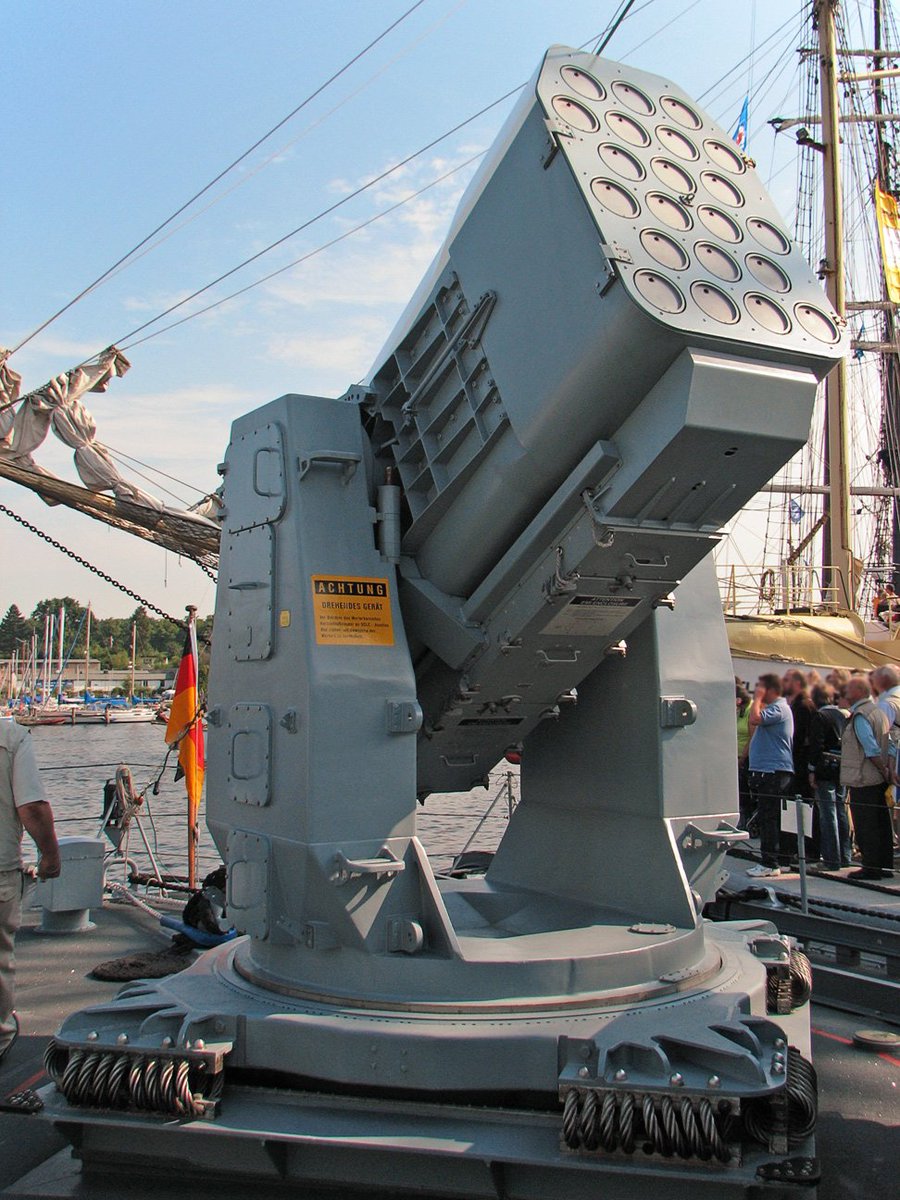

RIM-116 Rolling Airframe Missile ( USA )
Pantsir missile system ( Russia )
AN/TWQ-1 Avenger ( USA )
Iron Dome ( Israel )
Phalanx C-RAM او C-WIS ( USA )
RIM-116 Rolling Airframe Missile ( USA )
السلبيات :
رغم ان جميع الانظمة السابق ذكرها هي انظمة ذات تكنلوجيا عالية و متطورة الا انها جميعا لم تختبر او كانت نتائجها المعلنة مبالغا فيها كالباتريوت .
تستطيع هذه الانظمة متابعة بين ١٠٠ و ١٣٠ هدف في نفس الوقت ولكنها تشتبك مع ٦ الى ٩ اهداف في نفس الوقت فقط .
رغم ان جميع الانظمة السابق ذكرها هي انظمة ذات تكنلوجيا عالية و متطورة الا انها جميعا لم تختبر او كانت نتائجها المعلنة مبالغا فيها كالباتريوت .
تستطيع هذه الانظمة متابعة بين ١٠٠ و ١٣٠ هدف في نفس الوقت ولكنها تشتبك مع ٦ الى ٩ اهداف في نفس الوقت فقط .
كما انه بالامكان التشويش على راداراتها عن طريق مسح الترددات و معرفة التردد العاملة عليه .
تقوم بهذه المهمة طائرة الحرب الالكترونية مثل

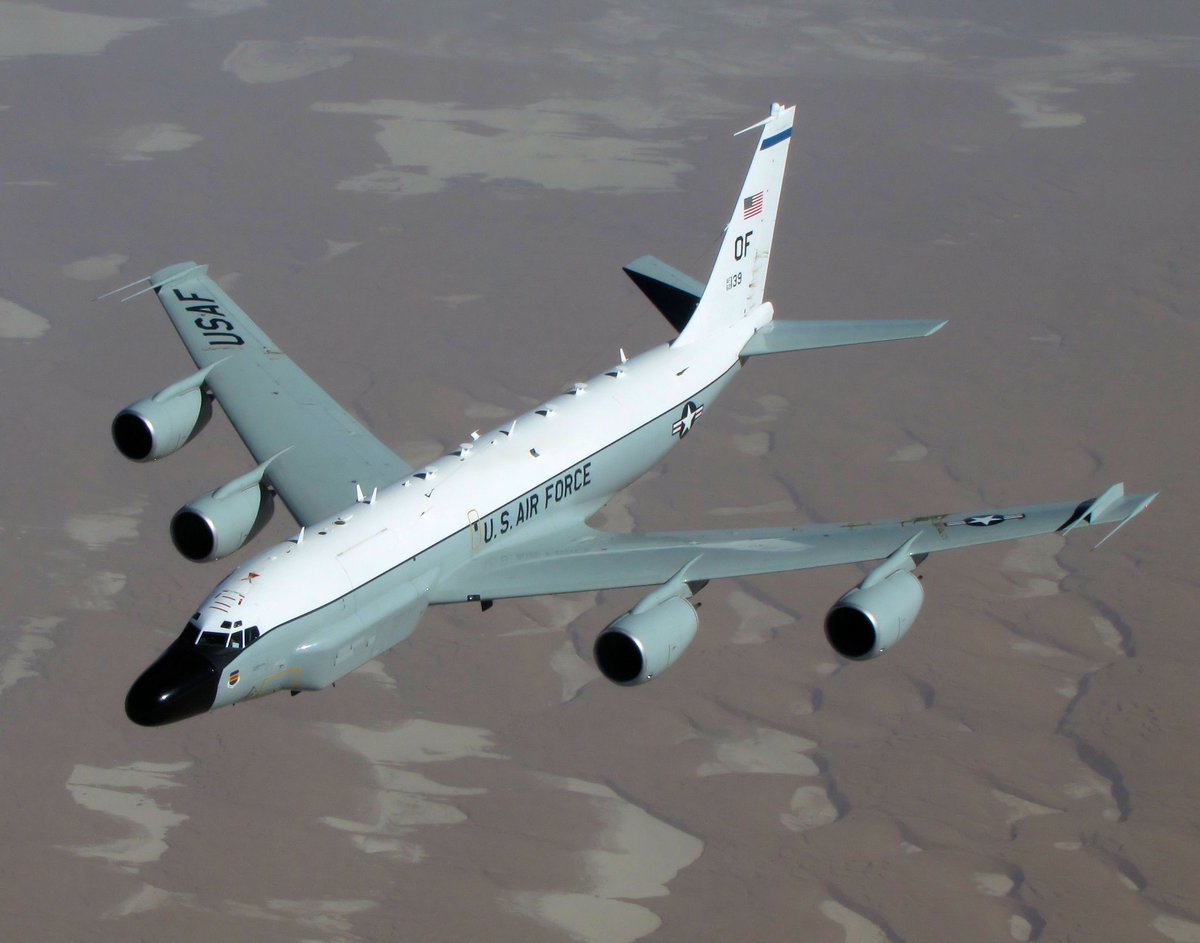

RC 135 Rivet Joint
E/A-18 Growler

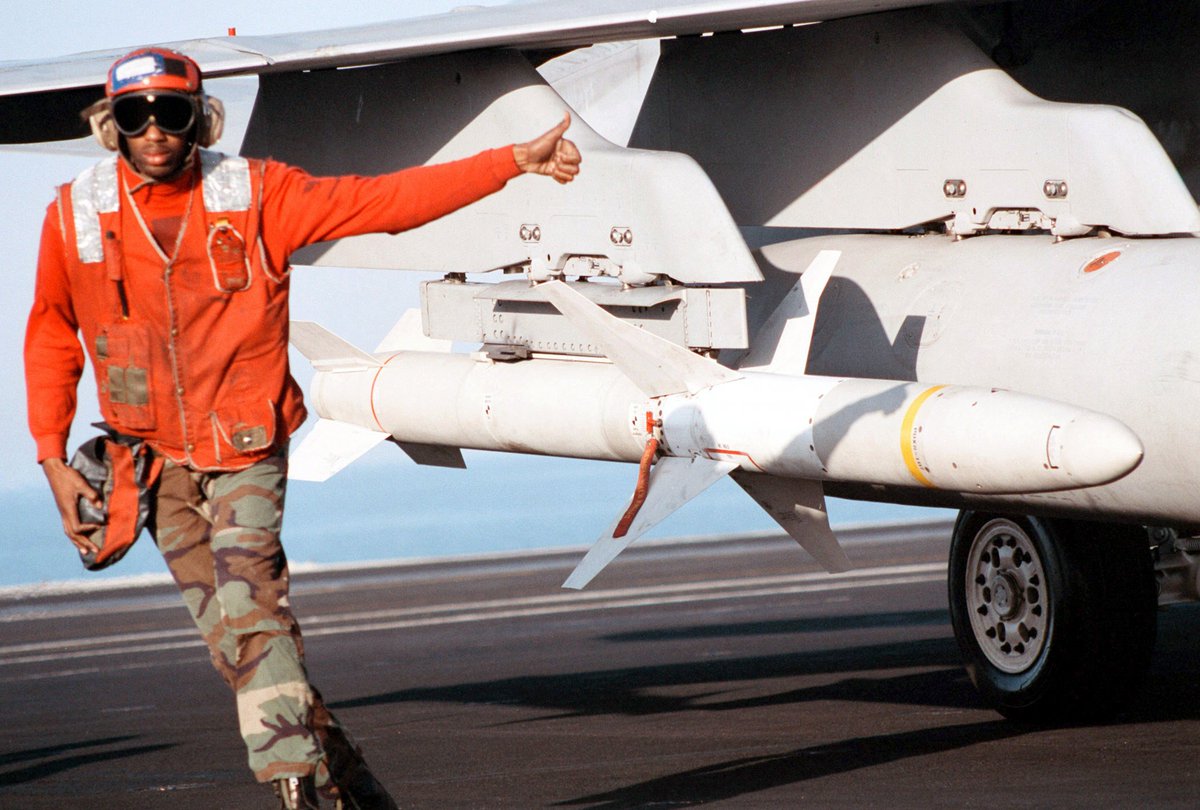

او يتم اطلاق صواريخ مضادة للرادار تتبع تردد الاشارة القادمة من الرادار مثل صواريخ AGM-88 HARM
تقوم بهذه المهمة طائرة الحرب الالكترونية مثل
RC 135 Rivet Joint
E/A-18 Growler
او يتم اطلاق صواريخ مضادة للرادار تتبع تردد الاشارة القادمة من الرادار مثل صواريخ AGM-88 HARM
كما بالامكان ارسال مايعرف بالدرون الانتحاري Suicide Drown لجعل المنظومة تشتبك معها فيما تقوم طائرات اخرى بمهاجمتها .
او تزود هذه الدرونات بحزمة متفجرة و تستهدف الرادار نفسه Loitering Munition .
او تزود هذه الدرونات بحزمة متفجرة و تستهدف الرادار نفسه Loitering Munition .
طيب من الكلام دة هل معناها انظمة الدفاع الصاروخية عديمة الجدوى ؟
لا طبعا ولكن هذا لايعني بانها توفر حماية مضمونة ١٠٠% ولكن هدفها هو جعل العدو يفكر الف مرة قبل ان ينفذ هجمة على اراضيك .
لهذا يتم نصبها عند مواقع استراتيجية و تعد جزء من منظومة دفاع جوي متكامل .
لا طبعا ولكن هذا لايعني بانها توفر حماية مضمونة ١٠٠% ولكن هدفها هو جعل العدو يفكر الف مرة قبل ان ينفذ هجمة على اراضيك .
لهذا يتم نصبها عند مواقع استراتيجية و تعد جزء من منظومة دفاع جوي متكامل .
تتكون المنظومة المتكاملة من صواريخ ارض-جو + رادارات الانذار المبكر + قواعد طائرات اعتراضية .
تفضل الجيوش استخدام الطائرات حتى لا تقوم بتشغيل رادارات الاشتباك فيكشف موقعها و تستهدف اما الطائرات المقاتلة فيصعب استهدافها .
تفضل الجيوش استخدام الطائرات حتى لا تقوم بتشغيل رادارات الاشتباك فيكشف موقعها و تستهدف اما الطائرات المقاتلة فيصعب استهدافها .
ملحوظة :
الانظمة قصيرة المدى قد تستخدم التوجيه البصري و يصعب جدا التشويش عليه .
او التتبع الحراري بالاشعة تحت الحمراء ( وهذه يتم تشويشها باستخدام مقذوفات حرارية Flare )
الانظمة قصيرة المدى قد تستخدم التوجيه البصري و يصعب جدا التشويش عليه .
او التتبع الحراري بالاشعة تحت الحمراء ( وهذه يتم تشويشها باستخدام مقذوفات حرارية Flare )
الحديث طويل جدا ولكن ارجوا ولكن ساتوقف هنا .
ارجوا انت تعطي هذه التغريدات فكرة عن انظمة الدفاع الجوي
لنا عودة 😉
ارجوا انت تعطي هذه التغريدات فكرة عن انظمة الدفاع الجوي
لنا عودة 😉
