اليوم بتكلم عن جهاز X-ray كيف تتكون الأشعة و مكوناته و أعطاله .
اليوم بتكلم عن جهاز X-ray كيف تتكون الأشعة و مكوناته و أعطاله .

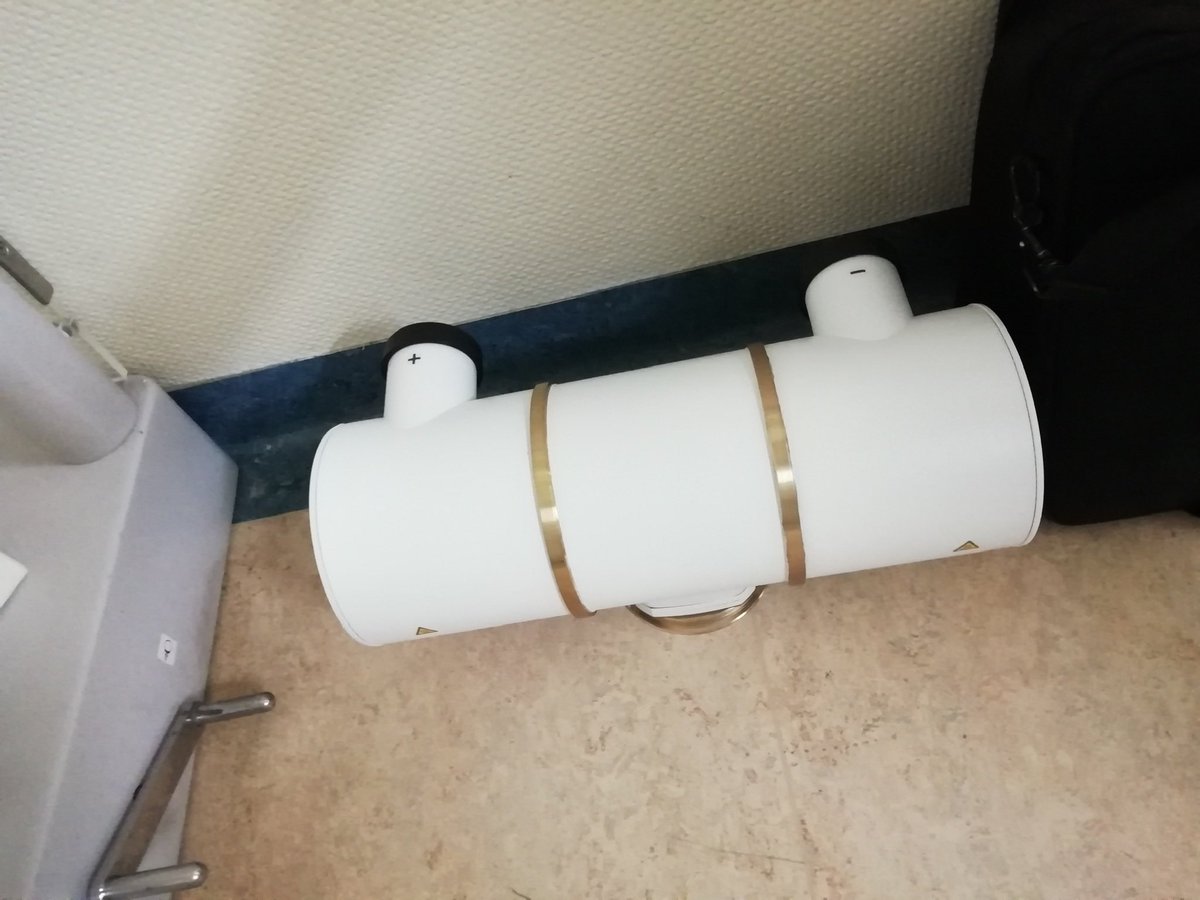

في البداية علشان x-ray نحتاج شيء يسمى X-ray tube يتكون tube من طرفين سالب و يسمى cathode و طرف موجب يسمى anode و بينهم vacuum وتعني فراغ هذا شكل tube و نلاحظ اطرافه cathode and anode فندخل فولت على الكاثود و نعطيه حرارة عالية جدًا لدرجة ان الالكترونات و حنا عارفين الالكترونات...
سالبة شحنة.
Cathode وظيفته هو إنتاج الإلكترونات يتكون الكاثود من جزئين رئيسيين:الأول هو الفتيلة filamentعندما يتعرض الكاثود إلى فرق جهد تسخن الفتيلة وتولد الإلكترونات وتنطلق بسرعة عالية نحو anode وفرق الجهد هو الطاقة الازمة لجعل الإلكترونات تتحرك من القطب السالب إلى القطب الموجب
Cathode وظيفته هو إنتاج الإلكترونات يتكون الكاثود من جزئين رئيسيين:الأول هو الفتيلة filamentعندما يتعرض الكاثود إلى فرق جهد تسخن الفتيلة وتولد الإلكترونات وتنطلق بسرعة عالية نحو anode وفرق الجهد هو الطاقة الازمة لجعل الإلكترونات تتحرك من القطب السالب إلى القطب الموجب
و بحكم انها تتجه الى anode يكون فيه معدن تضرب فيه الكترونات بصورة عالية جدًا طاقتها الحركية العالية جدًا بتتحول الى 99%حرارة و 1%x-ray كذا تكونت x-ray طلعت من tube تدخل في الجسم،أعضاء الجسم عندها امتصاصية أي عضو في الجسم عنده امتصاصية تختلف عن الأخرى مثلا العظام امتصاصيتها...
العظام امتصاصيتها لل X-ray عالية جدا و الاعضاء مثل الكبد و الكلى الامتصاصية بسيطة جدًا و بالتالي لما نحط فلم او Detector اللي يعتبر قارئ x-ray تحت الجسم و بالتالي العظام تظهر باللون الأبيض و الأعضاء الباقيه باللون الأسود
كذا عرفنا كيف تظهر الصورة 👍
كذا عرفنا كيف تظهر الصورة 👍
مكونات الجهاز
١-وحدة توزيع الطاقة Power distribution unit وهي الكهرب من المصدر تجي AC220Vor AC380V و الجهاز فيه مكونات كثيرة تحتاج فولتات بصورة مختلفة مثل table and light ...فأي حاجة من ذولي تحتاج طاقة معينه علشان كذا ندخل كهرب اللي جاي من مصدر المستشفى الى وحدة توزيع طاقة..
١-وحدة توزيع الطاقة Power distribution unit وهي الكهرب من المصدر تجي AC220Vor AC380V و الجهاز فيه مكونات كثيرة تحتاج فولتات بصورة مختلفة مثل table and light ...فأي حاجة من ذولي تحتاج طاقة معينه علشان كذا ندخل كهرب اللي جاي من مصدر المستشفى الى وحدة توزيع طاقة..
أيضًا بعضها يحتاج 12V DC أو24V مثلًا tube تأخذ 480V DC .
2-المكون الثاني table و هي اللي ينسدح عليها المريض علشان يأخذ صورة .
3-Detector هو اللي يظهر الصورة زمان مان فيه فلم يتم تحميضه
4- tube
5- OTS وظيفتها ماسكه tube يتم تحريكها باليد او اتوماتيكي علشان تجي على table لتصوير
2-المكون الثاني table و هي اللي ينسدح عليها المريض علشان يأخذ صورة .
3-Detector هو اللي يظهر الصورة زمان مان فيه فلم يتم تحميضه
4- tube
5- OTS وظيفتها ماسكه tube يتم تحريكها باليد او اتوماتيكي علشان تجي على table لتصوير
6-unit اللي هو الكمبيوتر اللي نشوف الصور عليه كمبيوتر عادي لكن مواصفاته عاليه جدًا علشان يقدر يعالج الصورة
7-collimatorوظيفته لما تجي تصور الصدر مثلًا ما هو مثل لما تصور اليد لما تصور اليد تحتاج x-ray بسيط لما تصور الصدر تحتاج x-ray كثيرة وظيفته الأساسية يركز لك الطاقة في مكان
7-collimatorوظيفته لما تجي تصور الصدر مثلًا ما هو مثل لما تصور اليد لما تصور اليد تحتاج x-ray بسيط لما تصور الصدر تحتاج x-ray كثيرة وظيفته الأساسية يركز لك الطاقة في مكان
أعطاله:
X-ray tube له عمر افتراضي ممكن يزيد او يقل الأفضل كل اسبوع او فترة نعطيه احماء لان لما يكون بارد و تجي تعطيه x-ray عالي بدون احماء مع الزمن يبدأ يقل لو حاولنا كل فترة نسوي له عمره يزيد غالبًا عمره من 8-10 سنين تزيد او تقل على حسب الاستخدام.
X-ray tube له عمر افتراضي ممكن يزيد او يقل الأفضل كل اسبوع او فترة نعطيه احماء لان لما يكون بارد و تجي تعطيه x-ray عالي بدون احماء مع الزمن يبدأ يقل لو حاولنا كل فترة نسوي له عمره يزيد غالبًا عمره من 8-10 سنين تزيد او تقل على حسب الاستخدام.
Table لازم تتحرك صعود و نزول يمين و يسار

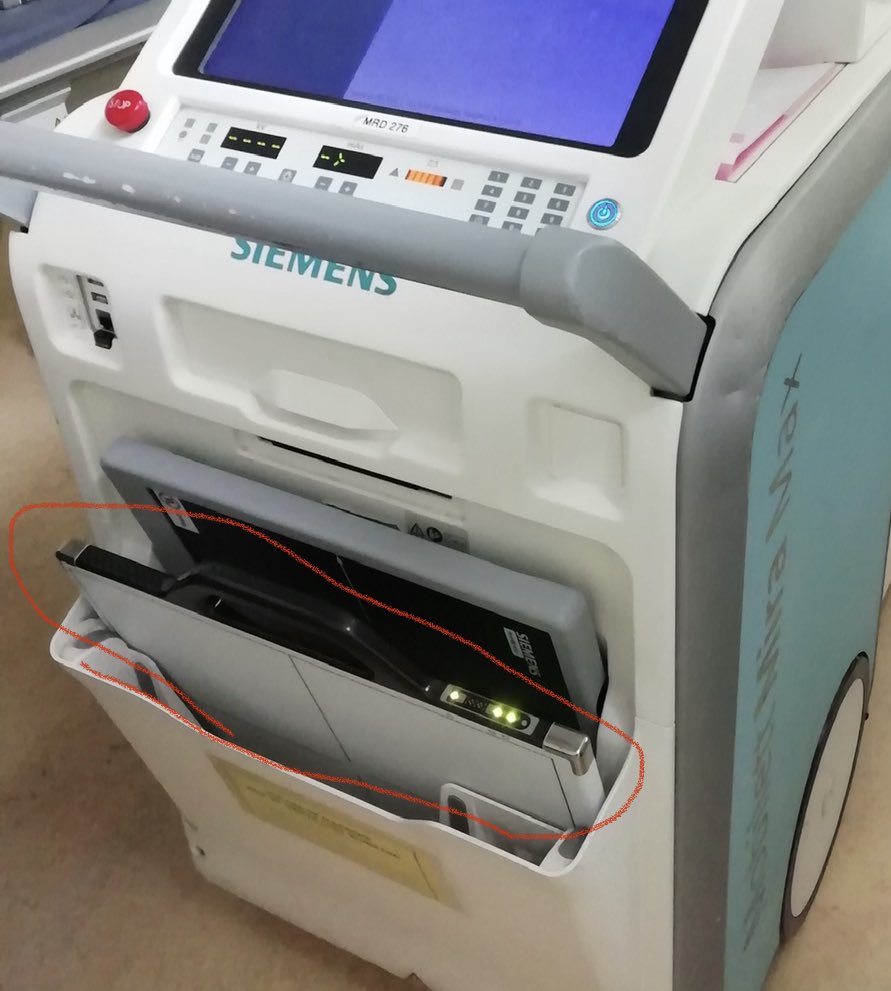

Detector هو اللي يطلع الصورة ممكن يكون سقط او اصطدم بشيء طبعًا هو كريستالات دقيقة جدًا تتأثر بأي شيء.اللي مؤشر عليه بالأحمر هذا هو detector
Detector هو اللي يطلع الصورة ممكن يكون سقط او اصطدم بشيء طبعًا هو كريستالات دقيقة جدًا تتأثر بأي شيء.اللي مؤشر عليه بالأحمر هذا هو detector

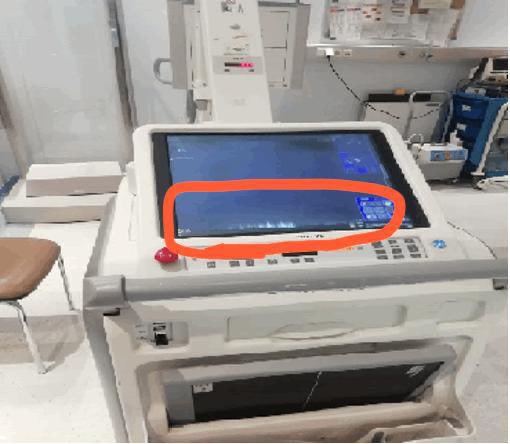

طبعًا نلاحظ عطل detector ظاهر اسفل الصورة و تأثيره عليها مؤشر عليه باللون الأحمر
مشاكل ممكن في الكمبيوتر software
و ننصح دائمًا المستخدم كل فترة يمسح الصور علشان ما يحصله مشاكل في software
مشكلة في Light يحترق و يتم تغييره
لدينا معايرة لها خصائص معينة يعرفونها قسم الفيزياء الطبية نسوي معايرة ل tube علشان تطلع الصورة دقيقة.
طبعًا x-ray نوعين متنقل و ثابت
و ننصح دائمًا المستخدم كل فترة يمسح الصور علشان ما يحصله مشاكل في software
مشكلة في Light يحترق و يتم تغييره
لدينا معايرة لها خصائص معينة يعرفونها قسم الفيزياء الطبية نسوي معايرة ل tube علشان تطلع الصورة دقيقة.
طبعًا x-ray نوعين متنقل و ثابت
