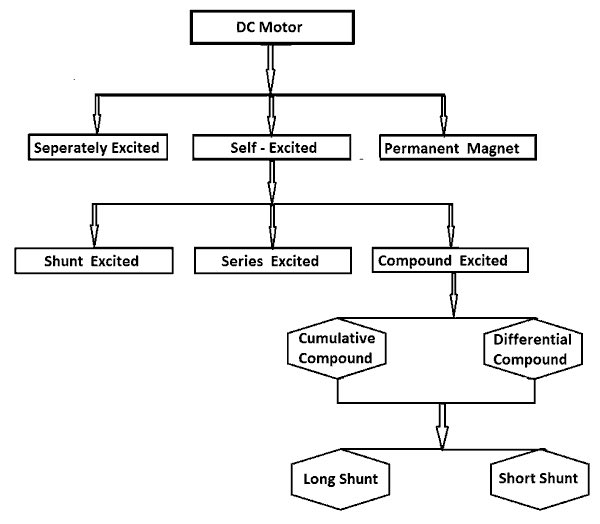

تحدثنا في أحد الثريدات عن محرك التيار المستمر ذو الفرش Brushed DC Motor بشكل عام، والآن دعونا نتعمق فيه قليلا ونتعرف على أنواعه والتي صنفت بناء على طريقة الاستثارة والمبينة بالصورة أدناه، وطريقة عمل كل نوع على حدا.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
للرجوع إلى ثريد محرك التيار المستمر 👇🏻
١- مغناطيس دائم (Permanent Magnet)

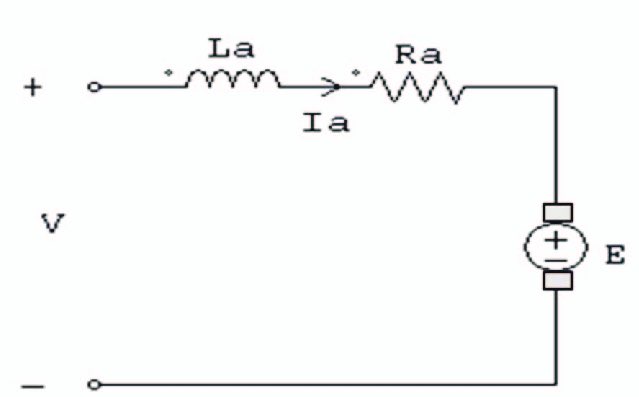

وهو ابسط الأنواع، ومن اسمه يتميز بأنه ينشىء فيض مغناطيسي بشكل دائم ولا يحتاج إلى وسيط كما سنرى في الأنواع الأخرى، ودائرتها الكهربائية كما هو مبين بالصورة أدناه.
وهو ابسط الأنواع، ومن اسمه يتميز بأنه ينشىء فيض مغناطيسي بشكل دائم ولا يحتاج إلى وسيط كما سنرى في الأنواع الأخرى، ودائرتها الكهربائية كما هو مبين بالصورة أدناه.
٢- استثارة منفصلة (Separately Excited)
ويشبه النوع الأول إلى حد كبير، لكن الفرق بينهما أن الفيض المغناطيسي يتم انشاءه عن طريق تمرير تيار DC في ملف العضو الثابت، وتيار الاستثارة منفصل تماما عن تيار المصدر الرئيسي المغذي للعضو الدوار للمحرك.
ويشبه النوع الأول إلى حد كبير، لكن الفرق بينهما أن الفيض المغناطيسي يتم انشاءه عن طريق تمرير تيار DC في ملف العضو الثابت، وتيار الاستثارة منفصل تماما عن تيار المصدر الرئيسي المغذي للعضو الدوار للمحرك.
ودائرتها الكهربائية كما هو مبين بالصورة أدناه.
٣- استثارة ذاتية (Self-Excited)
ونعني بها المحرك الذي يتم استثارته عن طريق المصدر الرئيسي الذي يغذي العضو الدوار ،بمعنى أن أسلاك العضو الثابت والدوار لهم مصدر تغذية واحد وهو المصدر الرئيسي، وينقسم في طريقة توصيلها إلى ثلاثة أقسام وهي :
ونعني بها المحرك الذي يتم استثارته عن طريق المصدر الرئيسي الذي يغذي العضو الدوار ،بمعنى أن أسلاك العضو الثابت والدوار لهم مصدر تغذية واحد وهو المصدر الرئيسي، وينقسم في طريقة توصيلها إلى ثلاثة أقسام وهي :
١- على التوالي (Series)
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوالي مع أسلاك العضو الدوار كما بالصورة أدناه.
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوالي مع أسلاك العضو الدوار كما بالصورة أدناه.
٢- على التوازي (Shunt)
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوازي مع أسلاك العضو الدوار كما بالصورة أدناه.
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوازي مع أسلاك العضو الدوار كما بالصورة أدناه.
٣- مركب (Compound)
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوازي مع أسلاك العضو الدوار وفي نفس الوقت هناك أيضا أسلاك تنشئ للفيض المغناطيسي للعضو الثابت موصلة على التوالي مع أسلاك العضو الدوار أو مع المصدر كما بالصورة أدناه.
أي أن أسلاك العضو الثابت والمنشئة للفيض المغناطيسي موصلة على التوازي مع أسلاك العضو الدوار وفي نفس الوقت هناك أيضا أسلاك تنشئ للفيض المغناطيسي للعضو الثابت موصلة على التوالي مع أسلاك العضو الدوار أو مع المصدر كما بالصورة أدناه.
وينقسم إلى قسمين هما :
١- تراكمي (Cumulative)
٢- تفاضلي (Differential)
وكلا النوعين ينقسمان إلى قسمين بناء على طريقة توصيل أسلاك العضو الثابت الموصلة على التوازي مع العضو الدوار :
١- طويل (Long)
٢- قصير (Short)
وسنتعرف على جميع هذه التقسيمات للمحرك المركب في التغريدات القادمة.
١- تراكمي (Cumulative)
٢- تفاضلي (Differential)
وكلا النوعين ينقسمان إلى قسمين بناء على طريقة توصيل أسلاك العضو الثابت الموصلة على التوازي مع العضو الدوار :
١- طويل (Long)
٢- قصير (Short)
وسنتعرف على جميع هذه التقسيمات للمحرك المركب في التغريدات القادمة.
١- تراكمي (Cumulative)
وهو الأكثر شيوعا و استخداما من النوع الآخر، ونطلق على المحرك المركب أنه تراكمي إذا كان الفيض المغناطيسي الناشئ من الأسلاك الموصلة على التوازي (Shunt) للعضو الثابت يزيد من تأثير المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوالي (Series) للعضو الثابت.
وهو الأكثر شيوعا و استخداما من النوع الآخر، ونطلق على المحرك المركب أنه تراكمي إذا كان الفيض المغناطيسي الناشئ من الأسلاك الموصلة على التوازي (Shunt) للعضو الثابت يزيد من تأثير المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوالي (Series) للعضو الثابت.
٢- تفاضلي (Differential)
ونطلق على المحرك المركب أنه تفاضلي إذا كان المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوازي (Shunt) للعضو الثابت يقلل من تأثير المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوالي (Series) للعضو الثابت.
ونطلق على المحرك المركب أنه تفاضلي إذا كان المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوازي (Shunt) للعضو الثابت يقلل من تأثير المجال المغناطيسي الناشئ من الأسلاك الموصلة على التوالي (Series) للعضو الثابت.
وبالنسبة للتقسيم الآخر للمحرك المركب فهو كالآتي :
١- طويل (Long)
أي أن أسلاك العضو الثابت الموصلة على التوازي (Shunt) تكون متوازية مع أسلاك العضو الدوار بالإضافة إلى أسلاك العضو الثابت الموصلة على التوالي (Series) كما هو موجود بالصورة أدناه.
١- طويل (Long)
أي أن أسلاك العضو الثابت الموصلة على التوازي (Shunt) تكون متوازية مع أسلاك العضو الدوار بالإضافة إلى أسلاك العضو الثابت الموصلة على التوالي (Series) كما هو موجود بالصورة أدناه.
٢- قصير (Short)
أي أن أسلاك العضو الثابت الموصلة على التوازي (Shunt) تكون متوازية فقط مع أسلاك العضو الدوار، أي أن أسلاك العضو الثابت الموصلة على التوالي (Series) تكون موصلة على التوالي مع المصدر كما هو موجود بالصورة أدناه.
أي أن أسلاك العضو الثابت الموصلة على التوازي (Shunt) تكون متوازية فقط مع أسلاك العضو الدوار، أي أن أسلاك العضو الثابت الموصلة على التوالي (Series) تكون موصلة على التوالي مع المصدر كما هو موجود بالصورة أدناه.
نلاحظ أن الفرق بين الطويل والقصير هي في طريقة التوصيل فبالتالي سيختلف كمية التيار المارة بجميع العناصر الموجودة فيهما.
