طاقة الرياح، أحد أشهر مصادر الطاقة المتجددة، والتي تتحول لاحقا إلى طاقة كهربائية مستفادة منها بواسطة توربينات الرياح، أحد أشهر التقنيات المستخدمة لذلك هو نظام DFIG ، دعونا نتحدث عن هذه التقنية باختصار شديد.
@Electric_Engg
#هندسة_كهربائية
@Electric_Engg
#هندسة_كهربائية
DFIG(Doubly Fed Induction Generator)
هو أحد أشهر تقنيات طاقة الرياح، يتميز بقابلية تثبيت التردد رغم السرعة المتغيرة للرياح، وسمي بذلك لأن كلا من العضو الثابت والعضو الدوار موصلة مع الشبكة الرئيسية كما هو موضح بالصورة أدناه.
هو أحد أشهر تقنيات طاقة الرياح، يتميز بقابلية تثبيت التردد رغم السرعة المتغيرة للرياح، وسمي بذلك لأن كلا من العضو الثابت والعضو الدوار موصلة مع الشبكة الرئيسية كما هو موضح بالصورة أدناه.
كما هو موضح بالصورة يتكون من الآتي:
١- توربينة الرياح (wind turbine)
وتقوم باستقبال طاقة الرياح لتبدأ بالدوران لتتحول لاحقا إلى طاقة كهربائية.
٢- علبة المسننات (gearbox)
وتقوم بزيادة سرعة الرياح التي ستقوم بتدوير العضو الدوار للمولد.
١- توربينة الرياح (wind turbine)
وتقوم باستقبال طاقة الرياح لتبدأ بالدوران لتتحول لاحقا إلى طاقة كهربائية.
٢- علبة المسننات (gearbox)
وتقوم بزيادة سرعة الرياح التي ستقوم بتدوير العضو الدوار للمولد.
٣- مولد حثي ذو الأسلاك الملفوفة (Wound Rotor Induction Generator) والعضو الثابت موصل مباشرة بالشبكة، أما العضو الدوار فهو أيضا موصل بالشبكة مرورا بRSC و GSC.
٤- RSC (Rotor Side Converter) و GSC (Grid Side Converter)
وهما عبارة عن محولات ثنائية الإتجاه، أي أنهما يحولان من تيار مستمر إلى متردد أو العكس وذلك يعتمد على إتجاه تدفق الطاقة، ويحتوي كل منهما على ٦ ترانزستورات من نوع IGBTs كما هو موضح بالصورة أدناه.
وهما عبارة عن محولات ثنائية الإتجاه، أي أنهما يحولان من تيار مستمر إلى متردد أو العكس وذلك يعتمد على إتجاه تدفق الطاقة، ويحتوي كل منهما على ٦ ترانزستورات من نوع IGBTs كما هو موضح بالصورة أدناه.
يمكن تقسيم نظام عمل DFIG إلى وضعين هما :
١- عندما تكون سرعة العضو الدوار أقل من السرعة التزامنية (sub-synchronous mode)
وفي هذا الوضع يكون اتجاه تدفق الطاقة من الشبكة إلى العضو الدوار مرورا بمحولات إلكترونيات القوى، أي :
Grid >> GSC >> RSC >> Rotor
١- عندما تكون سرعة العضو الدوار أقل من السرعة التزامنية (sub-synchronous mode)
وفي هذا الوضع يكون اتجاه تدفق الطاقة من الشبكة إلى العضو الدوار مرورا بمحولات إلكترونيات القوى، أي :
Grid >> GSC >> RSC >> Rotor
2- عندما تكون سرعة العضو الدوار أعلى من السرعة التزامنية (super-synchronous mode)
وفي هذا الوضع يكون اتجاه تدفق الطاقة من العضو الدوار إلى الشبكة مرورا بمحولات إلكترونيات القوى، أي :
Rotor >> RSC >> GSC >> Grid
وفي هذا الوضع يكون اتجاه تدفق الطاقة من العضو الدوار إلى الشبكة مرورا بمحولات إلكترونيات القوى، أي :
Rotor >> RSC >> GSC >> Grid

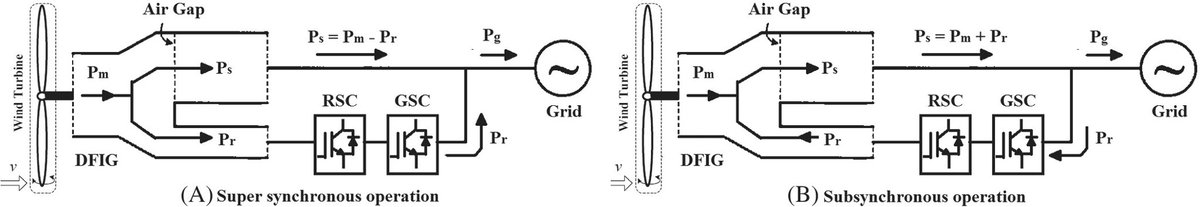

بمعنى آخر أن إتجاه تدفق الطاقة في الوضع الأول عكس إتجاه تدفق الطاقة في الوضع الثاني، ومختصر ما ذكرناه عن الوضعين موضحة بالصورة أدناه.
انتهى
@Rattibha
انتهى
@Rattibha
@HandasaTac لكن إذا زادت سرعة الرياح وزادت معها سرعة دوران العضو الدوار وأصبحت أكبر من السرعة التزامنية سيصبح العضو الدوار منتج ومغذي للشبكة الرئيسية.
@HandasaTac وفي كلتا الحالتين وبفعل سرعة الرياح سيتم إنتاج الطاقة الكهربائية في العضو الثابت لتغذية الشبكة، والفرق بينهما هو اتجاه طاقة العضو الدوار.
