اليوم راح أتكلم عن اساسيات تصنيع ال CNC بشكل بسيط جداً.. و للمكائن المنزلية .. بحسب اطلاعي البسيط عليها
ملاحظة: 🙈 راح استخدم اللغة الانجليزية لبعض المصطلحات ليس من باب الجعصه لكن يااما مااعرفه بالعربي ياان ماله رديف مناسب اعرفه
اليوم راح أتكلم عن اساسيات تصنيع ال CNC بشكل بسيط جداً.. و للمكائن المنزلية .. بحسب اطلاعي البسيط عليها
ملاحظة: 🙈 راح استخدم اللغة الانجليزية لبعض المصطلحات ليس من باب الجعصه لكن يااما مااعرفه بالعربي ياان ماله رديف مناسب اعرفه
قبل نبدأ ماهي CNC ؟
هي اختصار ل computer numerical control (التحكم الرقمي بالكمبيوتر)
وهي وسيلة للتحكم بالاجهزه عن طريق الكمبيوتر بدقة عالية جداً مثل المخارط سابقاً اصبحت الان تستخدم CNC لدقة العمل
هي اختصار ل computer numerical control (التحكم الرقمي بالكمبيوتر)
وهي وسيلة للتحكم بالاجهزه عن طريق الكمبيوتر بدقة عالية جداً مثل المخارط سابقاً اصبحت الان تستخدم CNC لدقة العمل
تستخدم في :

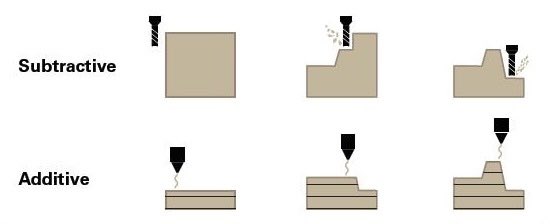

1. additive manufacturing (التصنيع بالاضافه) مثل الطابعات 3D تضيف مواد ع مواد عشان تطلع لك قطعه
2. subtractive manufacturing (التصنيع بالاقتصاص🌚) مثل المخارط تقص من قطعه عشان تطلع لك قطعه
كثير لا يعتبر ال 3D Printing ك CNC وانا من وجهة نظري انها كذلك 🙈
1. additive manufacturing (التصنيع بالاضافه) مثل الطابعات 3D تضيف مواد ع مواد عشان تطلع لك قطعه
2. subtractive manufacturing (التصنيع بالاقتصاص🌚) مثل المخارط تقص من قطعه عشان تطلع لك قطعه
كثير لا يعتبر ال 3D Printing ك CNC وانا من وجهة نظري انها كذلك 🙈
طيب نجي لأنواع ال CNC اشهرها :
1. CNC Milling (المتعارف عليها)

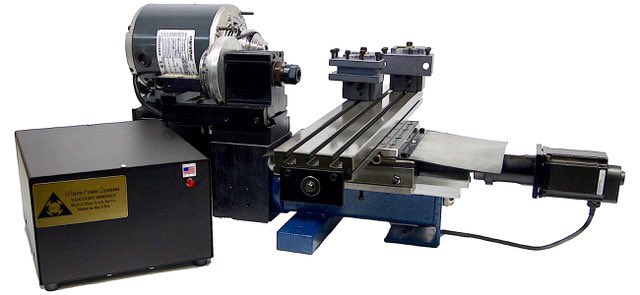

2. CNC Lathe (المخارط)
3. CNC laser-cutting (القص بالليزر)

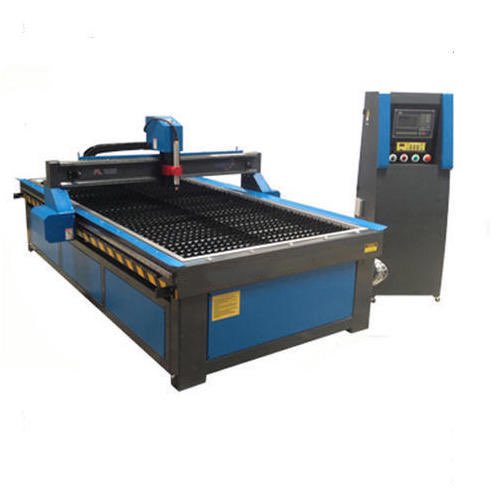

4. CNC Plasma-cutting (القص بالبلازما يستخدم عادة مع الحديد)
1. CNC Milling (المتعارف عليها)
2. CNC Lathe (المخارط)
3. CNC laser-cutting (القص بالليزر)
4. CNC Plasma-cutting (القص بالبلازما يستخدم عادة مع الحديد)
من ماذا تتكون ال CNC ؟
قسمين رئيسية في مكينة CNC :
١. سوفتوير (البرمجي)
٢. هاردوير (العتاد او القطع)
راح نبدا في السوفت وير اول لانه اخف واسهل
قسمين رئيسية في مكينة CNC :
١. سوفتوير (البرمجي)
٢. هاردوير (العتاد او القطع)
راح نبدا في السوفت وير اول لانه اخف واسهل

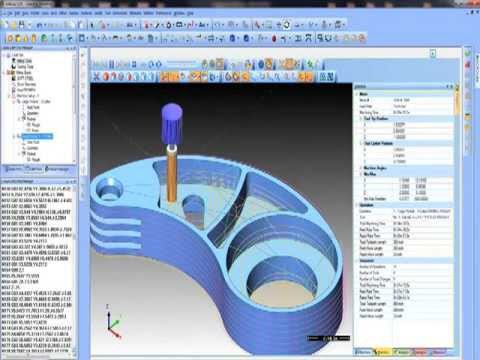

اولها واشهرها ال CAD softwares
اللي هي برامج التصميم للنماذج والامثله كثيره عليها جداً منها المجاني ومنها المدفوع
اللي هي برامج التصميم للنماذج والامثله كثيره عليها جداً منها المجاني ومنها المدفوع
ثانيها ال CAM softwares
وهي اللي تحول رسومتنا الى اكواد (بلغة ال G-Code) تفهمها مكينة ال CNC وفيها تحديد سرعة الريشة وحركتها ومقاساتها وامور كثيره
وهي اللي تحول رسومتنا الى اكواد (بلغة ال G-Code) تفهمها مكينة ال CNC وفيها تحديد سرعة الريشة وحركتها ومقاساتها وامور كثيره
وثالثها واخيرها CNC Machine Software
وهي البرامج المسؤوله عن اعدادات المكينة نفسها كاعداد حركة المحركات وسرعتها وعدد الخطوات وارسال اكواد G-Code من الحاسب الى المكينة لترجمتها الى حركة
وهي البرامج المسؤوله عن اعدادات المكينة نفسها كاعداد حركة المحركات وسرعتها وعدد الخطوات وارسال اكواد G-Code من الحاسب الى المكينة لترجمتها الى حركة
قد تجد برنامج واحد يحوي جميع البرامج اعلاه مدمجه او قد نجد CAD/CAM وهو الغالب
البرامج جداً كثيره لكن الاساسيات واحده فيها تقريباً كلها
البرامج جداً كثيره لكن الاساسيات واحده فيها تقريباً كلها

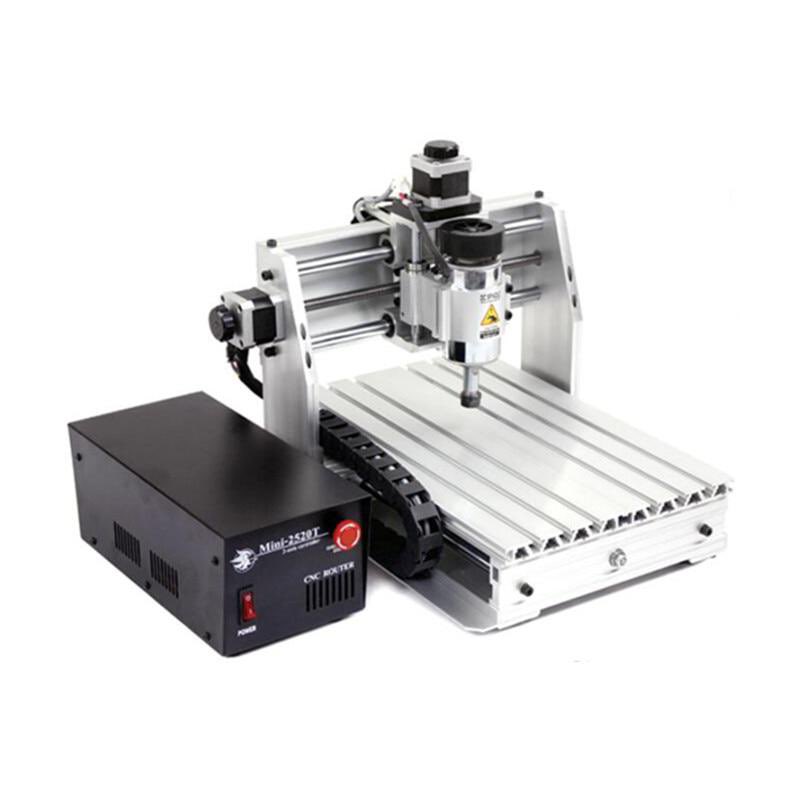

ننتقل للهاردوير(العتاد) 🌚 في الصوره اول قطعه طلبتها كانت بتاريخ ٢٠١٤ ايام ماكنت اخطط اسوي مكينة بس حالت الظروف دون ذلك وان شاء اعود لها وقت ماتتسهل. كان في مقطع لجزء منها بس للأسف مالقيته 😢
تركيزنا بيكون على CNC Milling ونفس المبدأ في بقية المكائن تقريباً.

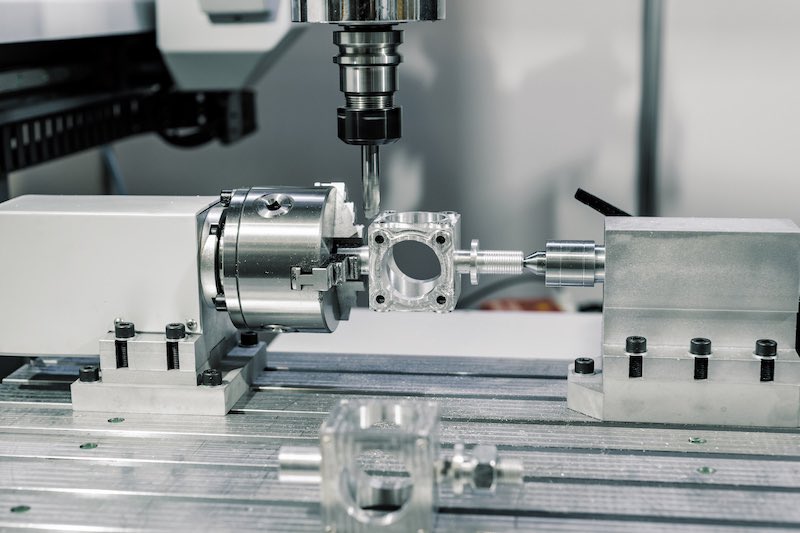

تنقسم من ناحية العتاد حسب عدد المحاور:
تبدأ من محورين (Axis) وحتى ٥ محاور
كلما زاد عدد المحاور زادت التكلفه وصعوبة التصنيع
المحور x = حركة من اليمين لليسار
المحور y = من الامام للخلف
المحور z = من الاعلى للاسفل
تنقسم من ناحية العتاد حسب عدد المحاور:
تبدأ من محورين (Axis) وحتى ٥ محاور
كلما زاد عدد المحاور زادت التكلفه وصعوبة التصنيع
المحور x = حركة من اليمين لليسار
المحور y = من الامام للخلف
المحور z = من الاعلى للاسفل
المحور A = حركة دورانية ب١٨٠ درجة حول المحور x
المحور B = حركة دورانية ب١٨٠ درجة حول المحور y
المحور C = حركة دورانية ب١٨٠ درجة حول المحور z
المحور B = حركة دورانية ب١٨٠ درجة حول المحور y
المحور C = حركة دورانية ب١٨٠ درجة حول المحور z
المكينة ذات المحورين = x+y
ثلاثية محاور تحوي x+y+z
رباعية المحاور = x+y+z+a
خماسية المحاور = x+y+z+a OR b+ c
هذا بشكل سريع بخصوص انواعها من حيث المحاور
ثلاثية محاور تحوي x+y+z
رباعية المحاور = x+y+z+a
خماسية المحاور = x+y+z+a OR b+ c
هذا بشكل سريع بخصوص انواعها من حيث المحاور
الهاردوير أولاً:
نظام القياده والمحركات (Drivers and Motors)

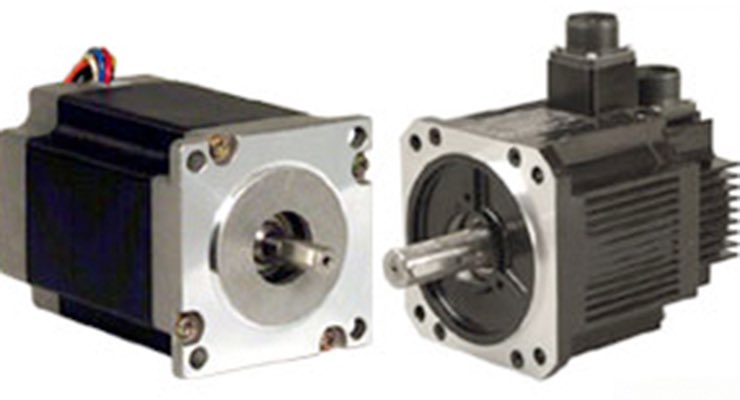

نبدا بالمحركات:نوعين Stepper Motor and Servo لكل منها مزايها السيرفو اغلا والستيبر الاكثر استخدام في الصنع المنزلي
اختيار المحرك مبني ع دراسة وحسابات حسب الاحتياج ويوجد حاسبات في النت تحسب لك احتياجك والمقاس المناسب
نظام القياده والمحركات (Drivers and Motors)
نبدا بالمحركات:نوعين Stepper Motor and Servo لكل منها مزايها السيرفو اغلا والستيبر الاكثر استخدام في الصنع المنزلي
اختيار المحرك مبني ع دراسة وحسابات حسب الاحتياج ويوجد حاسبات في النت تحسب لك احتياجك والمقاس المناسب
ال Driver system
وهو الجزء المسؤول عن تحويل حركة المحرك الدائرية الى خطية
وتوجد عدة اساليب لذلك ع سبيل المثال لا الحصر:

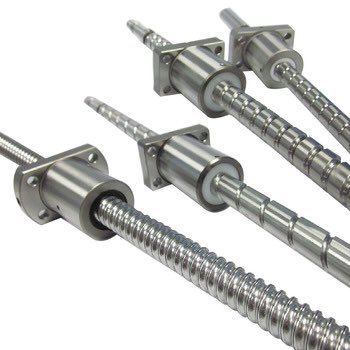

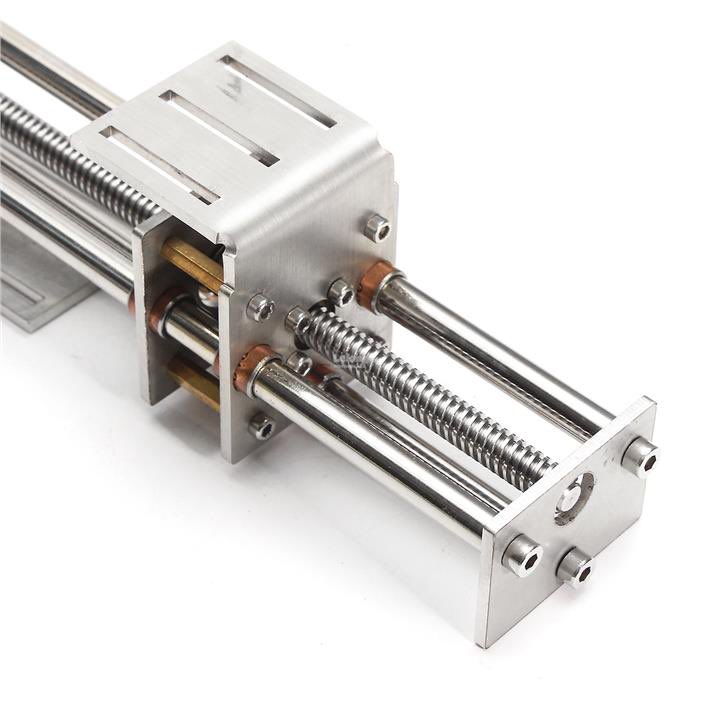

١. المسامير Lead screw and Ball screw
٢.الحزام Belt ولها عدة مقاسات وانواع تختلف دقتها
٣. Rack and pinion مااعرفه بالعربي صورته تحت
هذي اشهر ثلاث اشكال للنظام
وهو الجزء المسؤول عن تحويل حركة المحرك الدائرية الى خطية
وتوجد عدة اساليب لذلك ع سبيل المثال لا الحصر:
١. المسامير Lead screw and Ball screw
٢.الحزام Belt ولها عدة مقاسات وانواع تختلف دقتها
٣. Rack and pinion مااعرفه بالعربي صورته تحت
هذي اشهر ثلاث اشكال للنظام

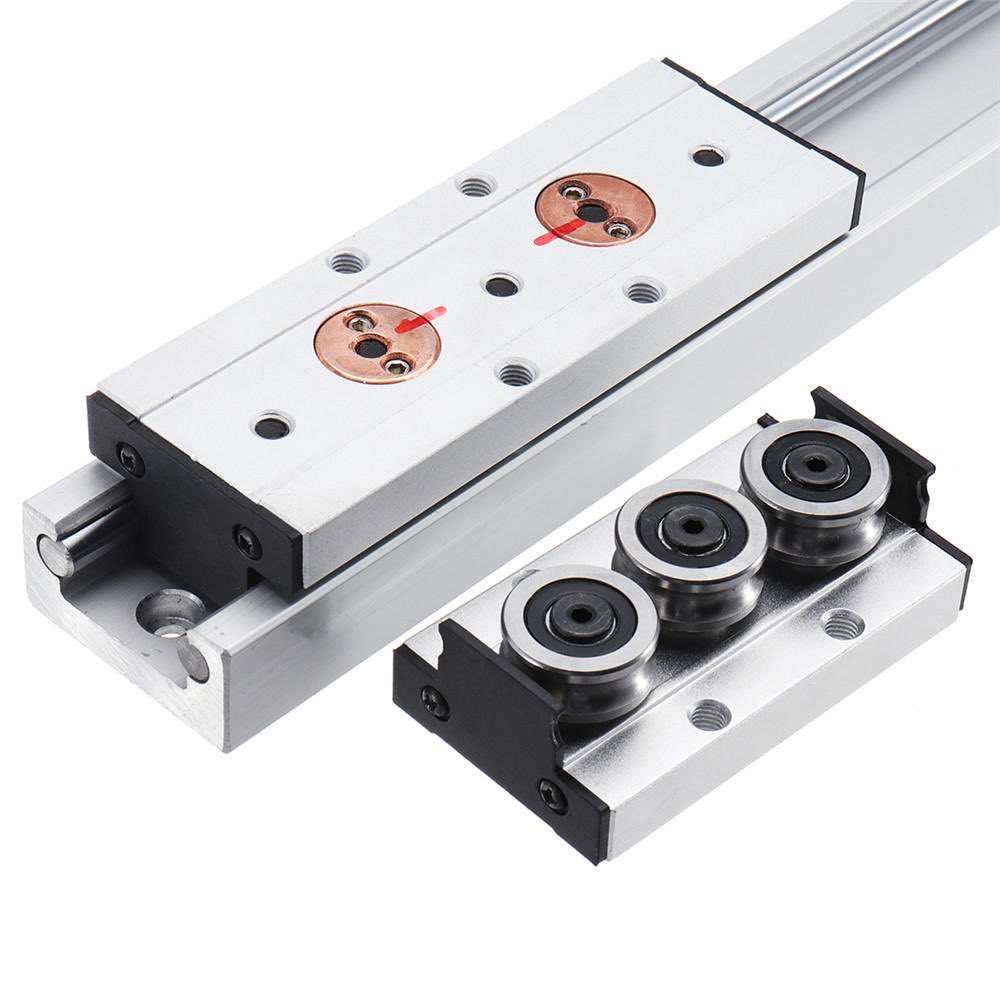

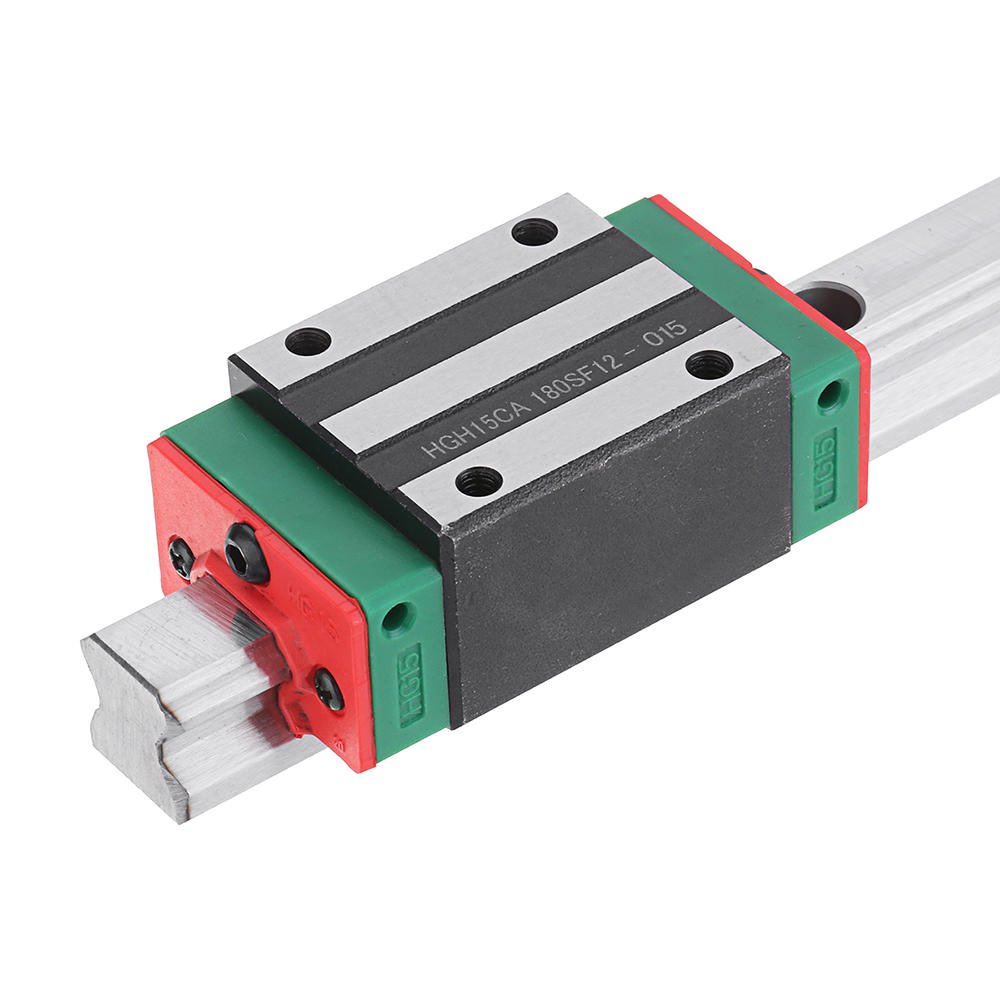

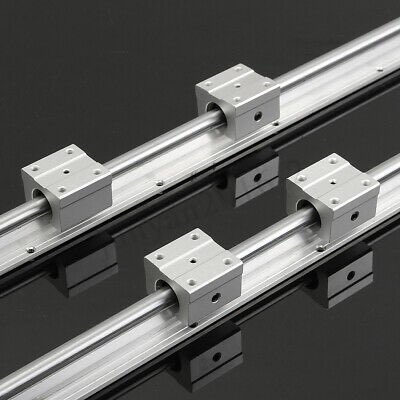

دائما مع النظام لابد يكون هناك دعم لتسهيل الحركة والاتزان ويوجد عدة اساليب لذلك.
في الصور بعض منها وغيرها كثير جداً يصعب سردها وتختلف الطرق الابداعيه في ذلك . احد الصور فيها توضيح للمسار في الوسط وال Shaft عن يمينها ويسارها لدعم الحركة
في الصور بعض منها وغيرها كثير جداً يصعب سردها وتختلف الطرق الابداعيه في ذلك . احد الصور فيها توضيح للمسار في الوسط وال Shaft عن يمينها ويسارها لدعم الحركة
ثانياً: ال Frame

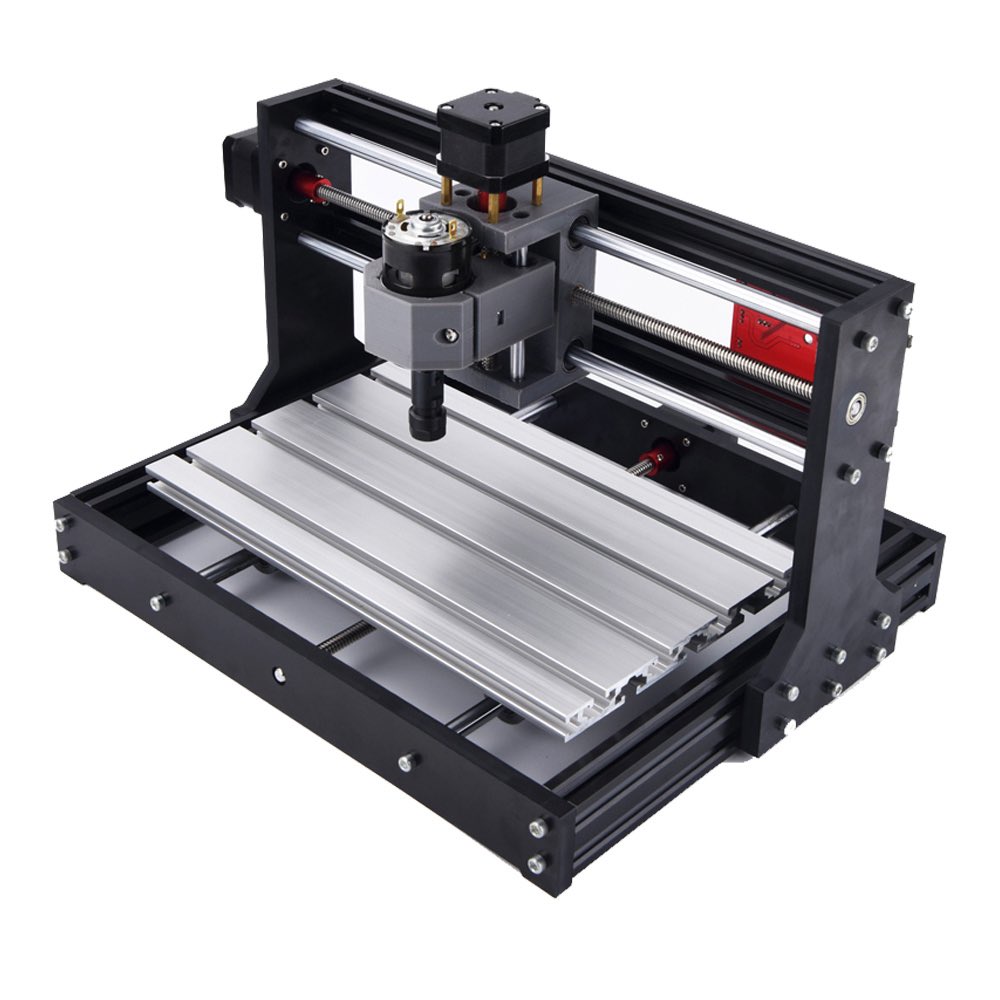

اطار المكينة وغالباً من الألمنيوم أو الخشب في التصنيع المنزلي والحديد في المصانع

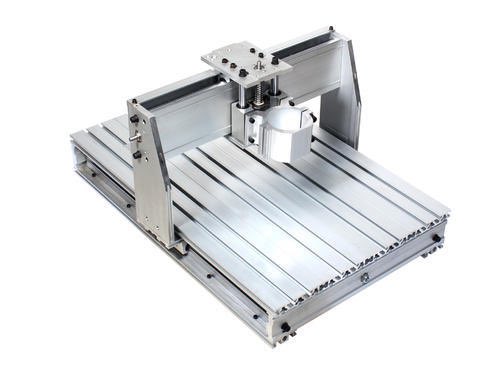

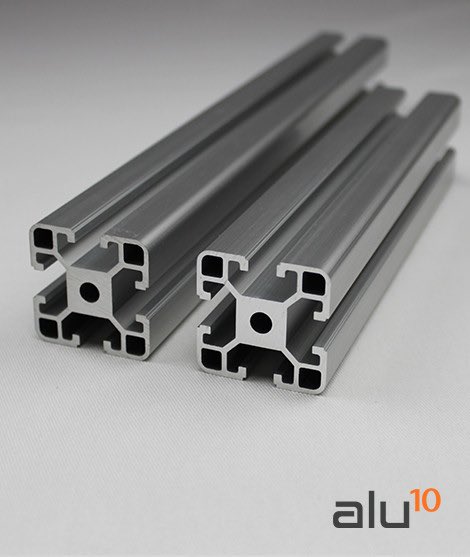

الألمنيوم للمنزلي أفضل من الخشب لثباته والغالب استخدام 4040 Aluminum extrusion لوجود الكثير من المكائن مفتوحة المصدر مصنعه بالنوع هذا
اطار المكينة وغالباً من الألمنيوم أو الخشب في التصنيع المنزلي والحديد في المصانع
الألمنيوم للمنزلي أفضل من الخشب لثباته والغالب استخدام 4040 Aluminum extrusion لوجود الكثير من المكائن مفتوحة المصدر مصنعه بالنوع هذا

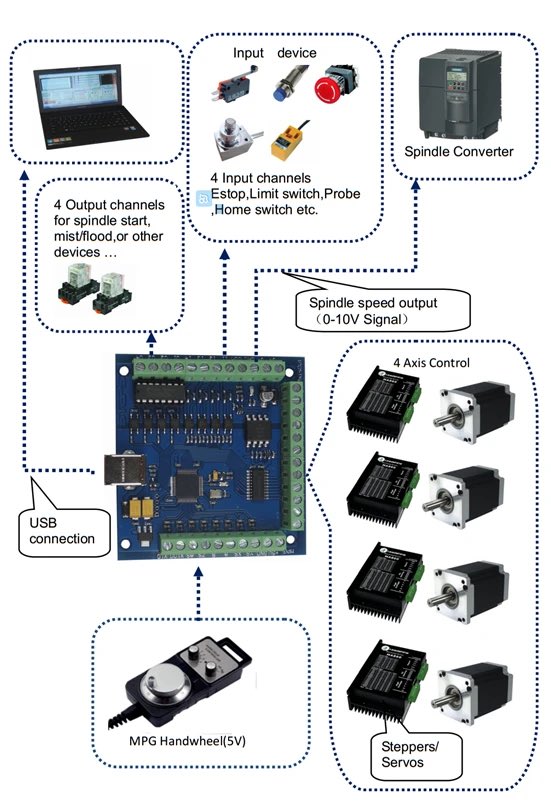

ثالثا: Breakout board او Motion controller

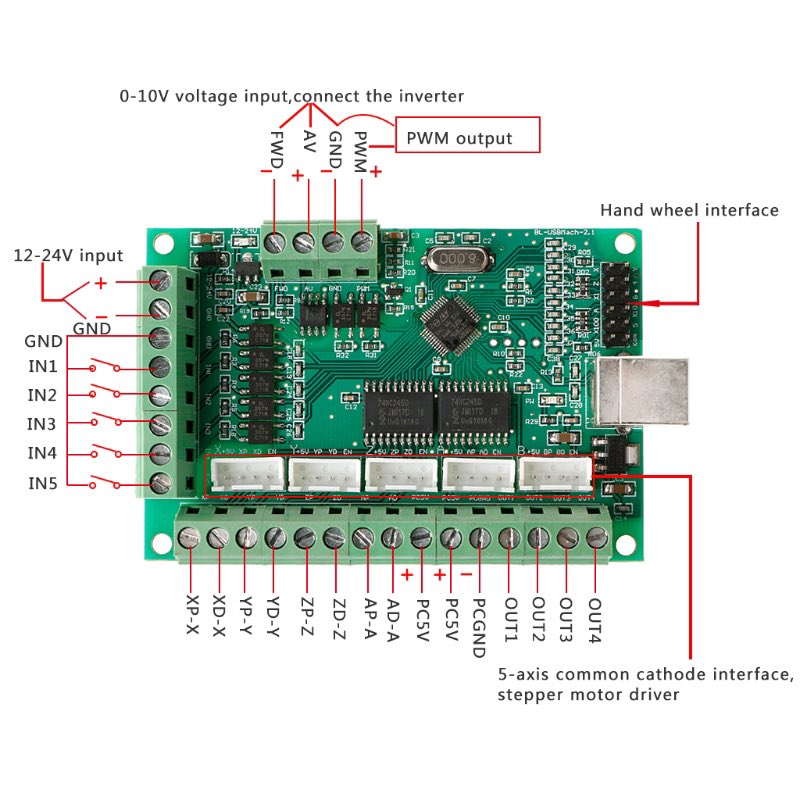

هي قلب النظام في نظري كامل والوسيط بين الحاسب والمكينة وتستقبل اكواد G-Code من الحاسب وتحولها لنبضات كهربائية لتحريك المحركات او ايقاف ال Spindle (نجيه بعد شوي) 🙈 وغيرها من الاوامر والاعدادت
هي قلب النظام في نظري كامل والوسيط بين الحاسب والمكينة وتستقبل اكواد G-Code من الحاسب وتحولها لنبضات كهربائية لتحريك المحركات او ايقاف ال Spindle (نجيه بعد شوي) 🙈 وغيرها من الاوامر والاعدادت

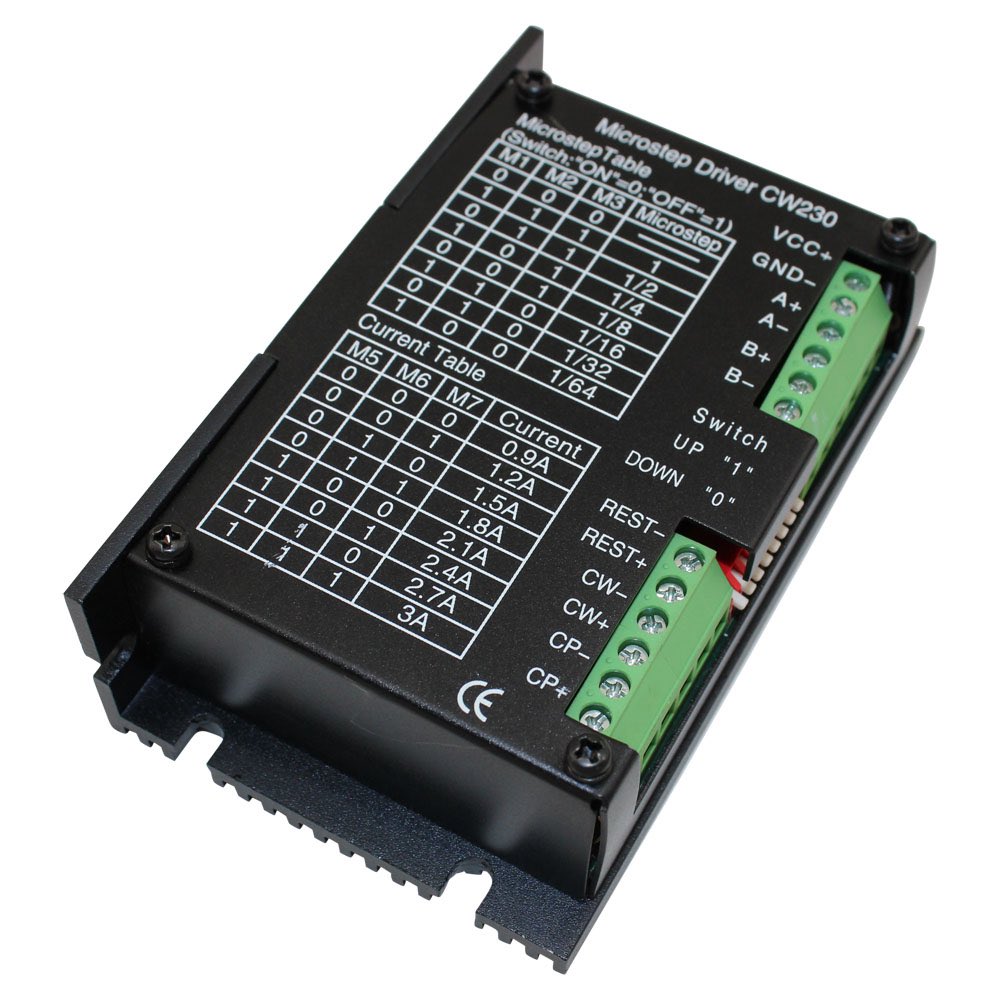

رابعاً:طبعا المحركات مانقدر نوصلها مباشره للوحة لانها تطلب فولتيه عاليه فيجيب وجود Driver بين اللوحه والمحرك ويطلق عليه Stepper motor or servo motor Driver وهي مصنعه خصيصاً لل Stepper motor or servo لتحريكها بخطوات حسب الاحتياج وفي ثريد لاحق احاول اتكلم عن الخطوات ونفهم اكثر عنها
خامساً: ال Spindle
وهو المحرك المسؤول عن الحفر وتركب فيه الريش

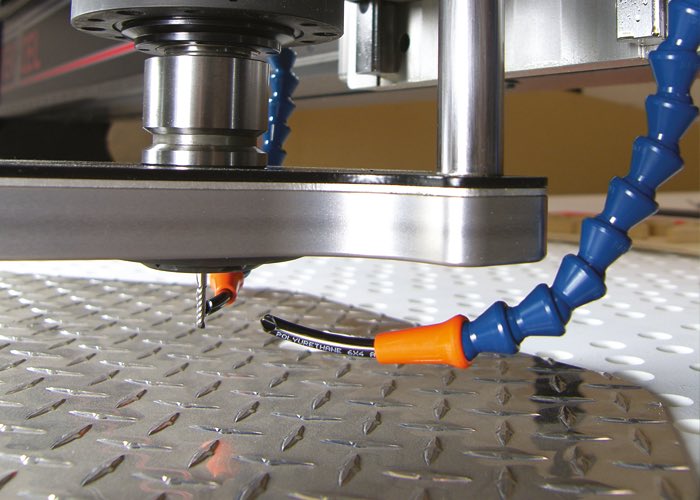

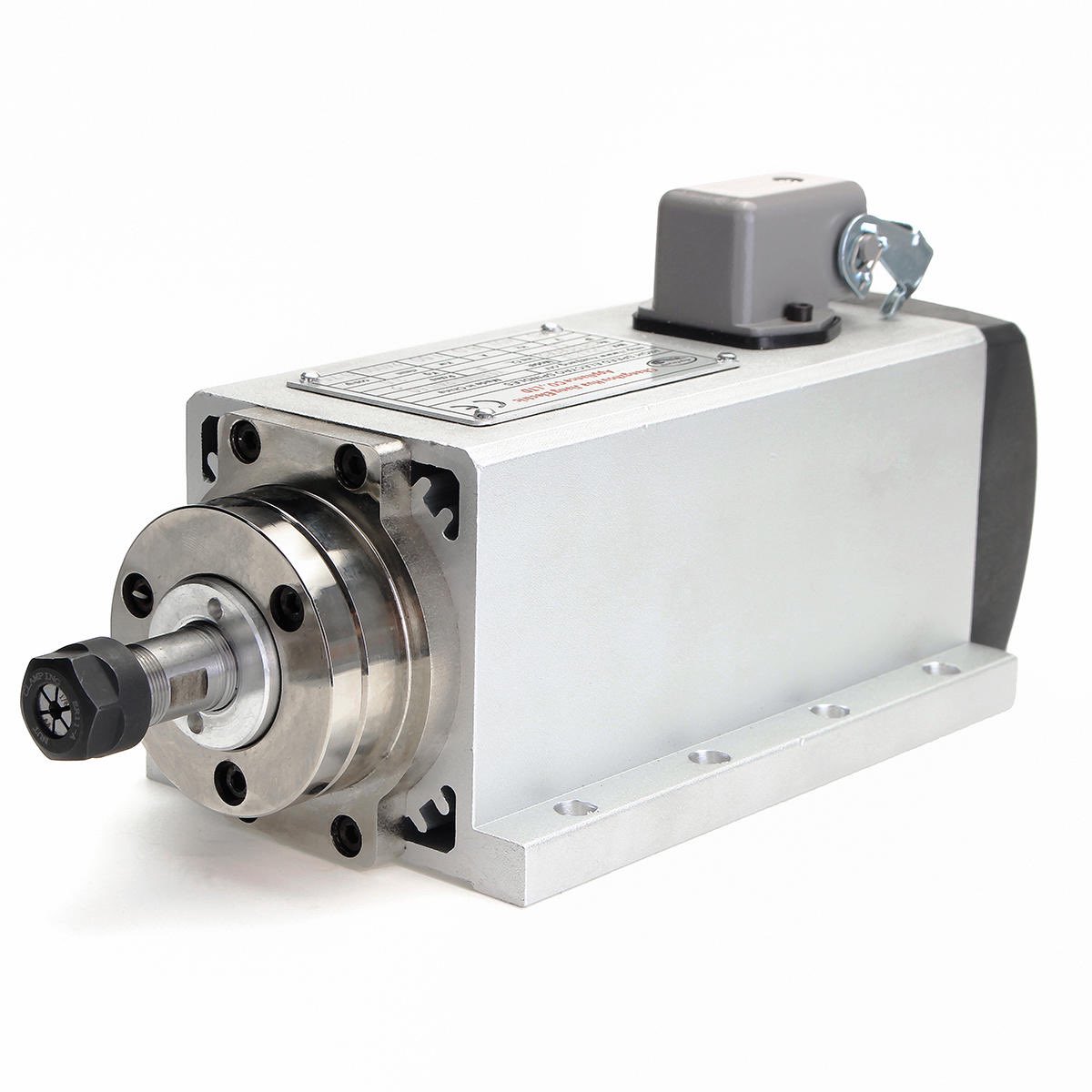

فيه ناس تستخدم فريزه عاديه مثل الموجوده في الصوره وتقوم بالغرض وللاعمال اكثر احترافيه نختار سبندل مخصص يكون فيه تبريد مائي او هوائي لانه يسخن مع الشغل الكثير ويمكن التحكم بسرعه دورانه عن طريق ال Breakout Board
وهو المحرك المسؤول عن الحفر وتركب فيه الريش
فيه ناس تستخدم فريزه عاديه مثل الموجوده في الصوره وتقوم بالغرض وللاعمال اكثر احترافيه نختار سبندل مخصص يكون فيه تبريد مائي او هوائي لانه يسخن مع الشغل الكثير ويمكن التحكم بسرعه دورانه عن طريق ال Breakout Board

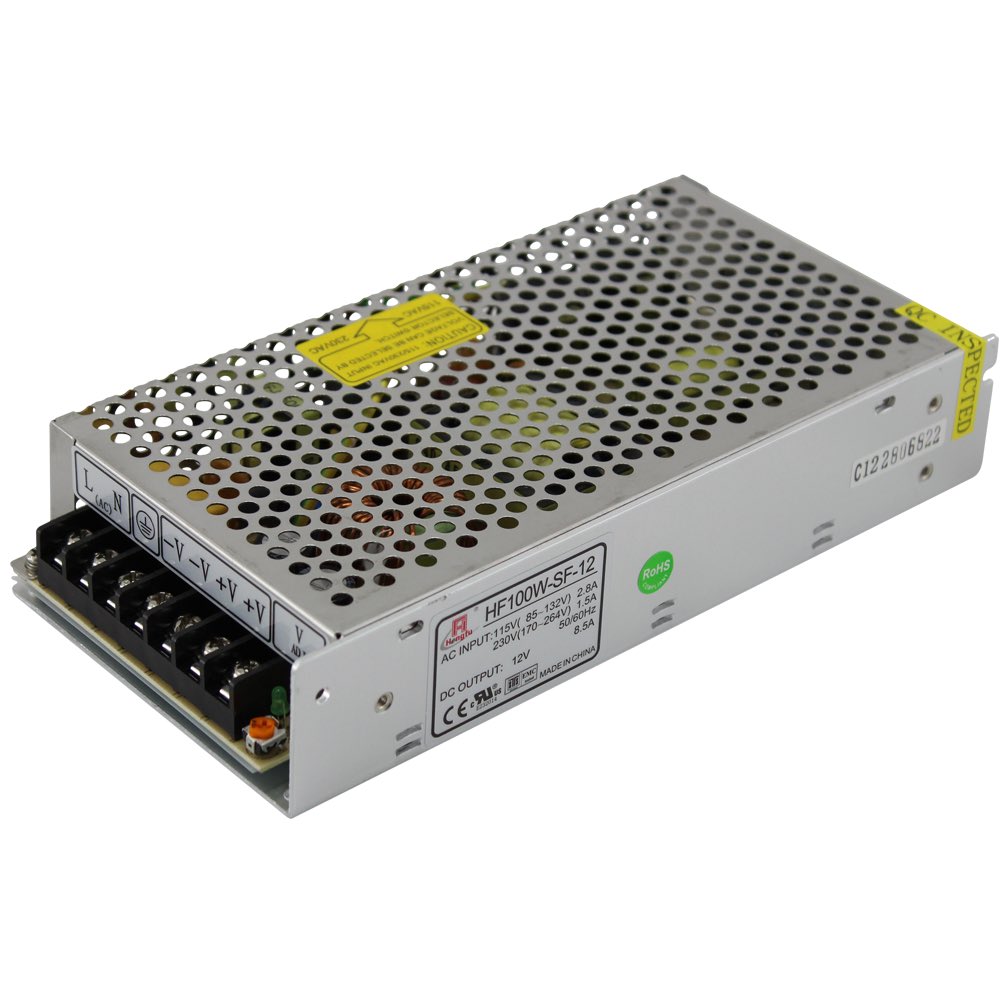

سادساً: Power Supply مزود الطاقة
لها نوعين ماراح اتطرق لها
الهدف منها تزويد النظام بالطاقة وغالباً كل محرك يحتاج مزود طاقة مستقل و اللوحه ايضاً ويتم اختياره بناءً ع حكم المحرك
لها نوعين ماراح اتطرق لها
الهدف منها تزويد النظام بالطاقة وغالباً كل محرك يحتاج مزود طاقة مستقل و اللوحه ايضاً ويتم اختياره بناءً ع حكم المحرك

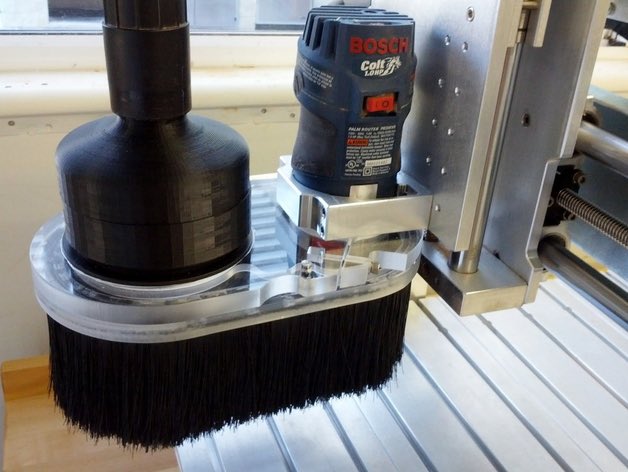

تقريباً هذا بشكل سريع وموجز والهاردوير يوجد اضافات كثيره مثل نظام الشفط لسحب الغبار او التبريد لقطع المعادن و Limit switch للحد من خروج المكينة خارج نطاق المحاور و Emergency button للايقاف العملية في حال حدوث مشكلة وكثيره الاضافات جداً لكن اهمها اللي فوق وهي الاساسية في نظري
الكلام عن كل واحده من المكونات يحتاج له ثريد بس هذي مقدمه في حال اثار اعجابك الموضوع اكون فتحت لك باب للبحث وتطوير نفسك وتكمل مابديت🌚واي سؤال انا حاضر 🌚بس لا تصعبون الاسئله ماوصلت الاحترافيه في هذا المجال
ولا انسى استاذنا ومرجعنا @CNC_KSA الاستاذ سلطان يفيدكم اكثر في هذا المجال
ولا انسى استاذنا ومرجعنا @CNC_KSA الاستاذ سلطان يفيدكم اكثر في هذا المجال
ومثل ماذكرت ماهي الامقدمه للصنع المنزلي ان وجدت خطأ في ماقلت فااشر اليه حتى يتم تعديله 👍🏻 واعتقد لابد من وجود الاخطاء نظراً لعدم التحضير المسبق للتغريده هذي لضيق الوقت 😒 الله لايضيق علينا
لا تنسوني من دعائكم والسلام عليكم ورحمة الله وبركاته
