المفاعل (Reactor) هو اسم آخر لمحث (inductor) عالي الجهد. هو في الأساس محول أحادي الملف. تستخدم بأنظمة الطاقة الكهربائية لسببين:

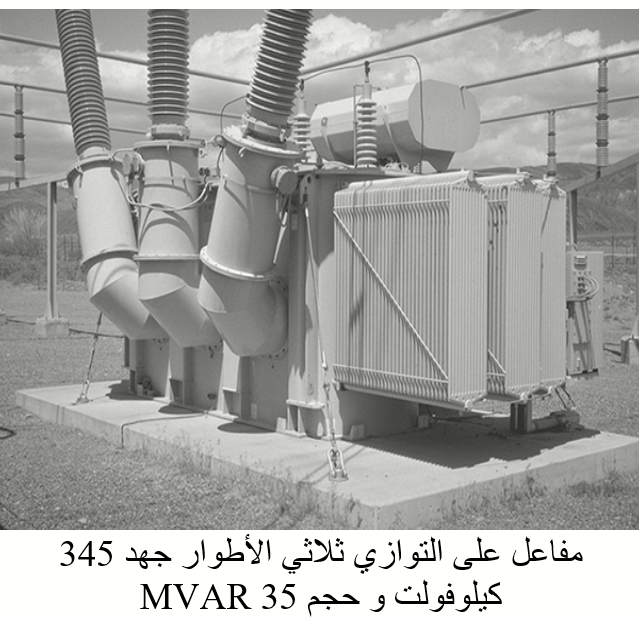

1. على التوازي (shunt) بين الفاز و الأرضي تساعد في تقليل ارتفاع جهد خطوط النقل عندما يكون الحمل خفيف عن طريق تعويض شحن الخط أي السعة (capacitance)
يتبع
1. على التوازي (shunt) بين الفاز و الأرضي تساعد في تقليل ارتفاع جهد خطوط النقل عندما يكون الحمل خفيف عن طريق تعويض شحن الخط أي السعة (capacitance)
يتبع
المتكونة على خطوط النقل. يتم فصلها عادة أثناء الحمل الثقيل وتوصيلها خلال فترات الحمل المنخفض أي في وقت متأخر من الليل أو في الصباح الباكر
تستخدم على التوازي لسبب آخر حيث عند إطلاق التيار (تشغيل) عن طريق غلق القاطع لخط نقل طويل مثلا عند تشغيل خط بطول 200 كم وجهد 380 كيلو فولت
يتبع
تستخدم على التوازي لسبب آخر حيث عند إطلاق التيار (تشغيل) عن طريق غلق القاطع لخط نقل طويل مثلا عند تشغيل خط بطول 200 كم وجهد 380 كيلو فولت
يتبع
يتسبب تأثير شحن الخط (المكثف) في أن يكون الجهد في نهاية الخط عند الأحمال البعيدة في حدود 430 كيلو فولت
وبتشغيل مفاعل في الطرف البعيد (قرب الأحمال) من الخط قبل تشغيل الخط يقلل الجهد عند الحمل إلى 390 كيلو فولت تقريبا وبمجرد تدفق الحمل في الخط يمكن فصل المفاعل وسيحافظ الحمل
يتبع
وبتشغيل مفاعل في الطرف البعيد (قرب الأحمال) من الخط قبل تشغيل الخط يقلل الجهد عند الحمل إلى 390 كيلو فولت تقريبا وبمجرد تدفق الحمل في الخط يمكن فصل المفاعل وسيحافظ الحمل
يتبع
بعد ذلك على توازن الجهد (بشرط وجود حمل كافٍ لوضع جهد النقل ضمن حدود التشغيل الخاصة به).
2. على التوالي لتقليل تيار القصر في خطوط النقل. السبب أنه يجب تطوير مجال مغناطيسي
يتبع
2. على التوالي لتقليل تيار القصر في خطوط النقل. السبب أنه يجب تطوير مجال مغناطيسي
يتبع
خلال المفاعل قبل أن يتمكن تيار القصر من الوصول للقمة (أي يؤخر تزايد تيار القصر). المفاعل يمنع التغيير الفوري للتيار.
مما يمكن القاطع وقتا للفصل قبل أن تتاح للتيار فرصة للارتفاع إلى الحجم الكامل.
مما يمكن القاطع وقتا للفصل قبل أن تتاح للتيار فرصة للارتفاع إلى الحجم الكامل.
