#المايكروبت :
لوحه مصممه لتسهيل التعامل مع شرائح الكترونية يمكن برمجتها وبالتالي التأثير بالعالم الخارجي وعمل مشاريع الكترونية ويستهدف بالأساس الطلبة من سن 11-12 سنة وهي جزء من مبادرة BBC المسماة Make It Digital project👇
bbc.co.uk
downloads.bbc.co.uk
لوحه مصممه لتسهيل التعامل مع شرائح الكترونية يمكن برمجتها وبالتالي التأثير بالعالم الخارجي وعمل مشاريع الكترونية ويستهدف بالأساس الطلبة من سن 11-12 سنة وهي جزء من مبادرة BBC المسماة Make It Digital project👇
bbc.co.uk
downloads.bbc.co.uk
يقع المايكروبت في مكان ما بين الأردوينو والرازبيري باي من ناحية قدراته الحاسوبية ويتكون من :
1- متحكم دقيق nRF51822 Nordic يعتمد تصميم
Arm Cortex-M0 processor
والذي يحمل عليه الكود الذي يكتبه المبرمج أو الطالب.
مواصفاته:
nordicsemi.com
1- متحكم دقيق nRF51822 Nordic يعتمد تصميم
Arm Cortex-M0 processor
والذي يحمل عليه الكود الذي يكتبه المبرمج أو الطالب.
مواصفاته:
nordicsemi.com
2- #متحكم_دقيق يشابه الموجود في منصة #mbed
NXP(KL26z)
المعتمدة بشكل رئيس على متحكمات NXP
32بت تصميم ARM
وهو المسؤول بشكل أساسي عن التواصل بين المايكروبت والحاسب . ويقوم بذلك بسبب كود مخزن فيه Firmware لا يمكن الكتابة عليه أو تغييره ولكن يمكن تحديثه.
nxp.com
NXP(KL26z)
المعتمدة بشكل رئيس على متحكمات NXP
32بت تصميم ARM
وهو المسؤول بشكل أساسي عن التواصل بين المايكروبت والحاسب . ويقوم بذلك بسبب كود مخزن فيه Firmware لا يمكن الكتابة عليه أو تغييره ولكن يمكن تحديثه.
nxp.com
وبداخله منظم جهد يحول الفولت الداخل إلى 3.3V إذا تم تغذيته عن طريق USB حتى يستطيع المتحكم التعامل معه و 120mA ،ويجب الحرص على عدم استخدام قطعه تستهلك أكثر من 90mA، لأن أكثر من ذلك سيؤثر على عمل المتحكمات والبلوتوث وباقي الدوائر الإلكترونية في المايكروبت حيث لن تسحب تياراً كافياً.
ومن الأفضل استخدام مصدر تغذية خارجي، مع ملاحظة أن المصدر الخارجي لن يمر خلال منظم الجهد الموجود في NXP الذي بالمناسبة يغذي NXP نفسها ، لذلك عند الحصول على جهد خارجي يجب أن يكون ثابت ولا يتجاوز 3.6V حتى لا يعطب المتحكم الرئيسي، لعدم وجود الحماية المتمثلة في منظم الجهد.
3) 25 ثنائيات(موحدات) ضوئية يتم فيها عرض أرقام وكلمات و رسوم.

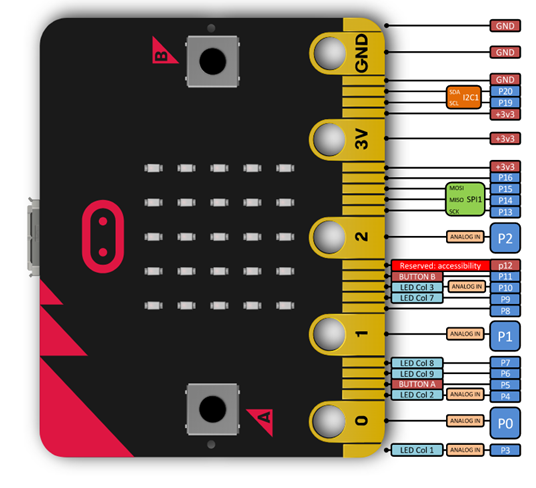

4) 25 منفذ منها 19 GPIO منافذ دخل وخرج للقراءة والتحكم منها:
3 لمحاكاة الخرج التماثلي للتحكم PWM
6 مداخل تماثلية ب 10 بت ريزيليوشن (حساسية التقاط التغير بالإشارة)
4) 25 منفذ منها 19 GPIO منافذ دخل وخرج للقراءة والتحكم منها:
3 لمحاكاة الخرج التماثلي للتحكم PWM
6 مداخل تماثلية ب 10 بت ريزيليوشن (حساسية التقاط التغير بالإشارة)
وتدعم هذه المنافذ بروتوكولات I2C أو SPI وسيريال التي تمكنها من التواصل مع #الحاسب أو #مايكروبت آخر أو #رازبيري_باي وهكذا.
5) ضاغطين يمكن برمجتهما للتحكم مثلاُ بالألعاب.
6) حساس حركة يحوي (بوصلة وأكسولوميتر) لتحديد الاتجاه والحركة.
* يجب معايرة البوصلة للحصول على قراءات سليمة.
5) ضاغطين يمكن برمجتهما للتحكم مثلاُ بالألعاب.
6) حساس حركة يحوي (بوصلة وأكسولوميتر) لتحديد الاتجاه والحركة.
* يجب معايرة البوصلة للحصول على قراءات سليمة.
7) بلوتوث منخفض الطاقة للإتصال مع أجهزة أخرى.
8) اتصال(راديوي)يستخدم بروتوكول Nordic Gazell يسمح بالتواصل مع الأجهزة التي تدعم نفس البروتوكول
ويعمل على 2.4GH.
9) حساس ضوء
10)حساس حرارة.
8) اتصال(راديوي)يستخدم بروتوكول Nordic Gazell يسمح بالتواصل مع الأجهزة التي تدعم نفس البروتوكول
ويعمل على 2.4GH.
9) حساس ضوء
10)حساس حرارة.
يمكن برمجته عن طريق:

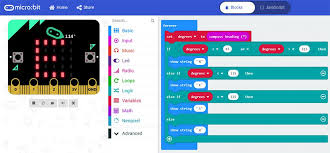

1) اللبنات و #جافا_سكربت
makecode.microbit.org
2) اصدار خاص من #بايثون يسمى #مايكروبايثون مصمم للأنظمة المدمجة
python.microbit.org
3) عندما أتحدث عن الإبداع والحرية أتحدث عن C
developer.mbed.org
1) اللبنات و #جافا_سكربت
makecode.microbit.org
2) اصدار خاص من #بايثون يسمى #مايكروبايثون مصمم للأنظمة المدمجة
python.microbit.org
3) عندما أتحدث عن الإبداع والحرية أتحدث عن C
developer.mbed.org
مصادر للمعلمين لتعليم الأطفال:
من 7-11
microbit.org
من 11-14
microbit.org
مواقع أخرى:
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
elecfreaks.com
من 7-11
microbit.org
من 11-14
microbit.org
مواقع أخرى:
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
kitronik.co.uk
elecfreaks.com
kitronik.co.uk/blogs/resource…
4 Lesson Plans For :MOVE mini For The microbit
Unlock your students potential with these 4 Robotics Lesson Plans for :MOVE mini for the BBC microbi...
kitronik.co.uk/blogs/resource…
Teachers Lesson Plan For LAMP:bit For microbit
Unlock your students potential with this free Lesson Plan for our LAMP:bit for the BBC microbit. Stu...
kitronik.co.uk/blogs/resource…
Teachers Lesson Plans For STOP:bit For microbit
Unlock your students potential with these 3 free Lesson Plans for our STOP:bit for the BBC microbit....
microbit.org/lessons/?filte…
micro:bit lessons
Units of work for ages 7-14
elecfreaks.com/blog.html?limi…
microbit.org/lessons/?filte…
micro:bit lessons
Units of work for ages 7-14
kitronik.co.uk/blogs/resource…
Lesson Plans For The :GAME ZIP 64 For microbit
Unlock your students potential with our 5 Lesson Plans For The :GAME ZIP 64 for BBC microbit. Writte...
kitronik.co.uk/blogs/resource…
6 Lesson Plans For ZIP Halo For BBC microbit
Unlock your students potential with these 6 free Lesson Plans for ZIP Halo for the BBC microbit. The...
kitronik.co.uk/blogs/resource…
Teachers Lesson Plans For ACCESS:bit For microbit
Unlock your students potential with these 2 free Lesson Plans for our ACCESS:bit for the BBC microbi...
مشاريع في المايكروبت:
microbit.org
projects.raspberrypi.org
makecode.microbit.org
hackster.io
كورسات ودروس في المايكروبت:
makecode.microbit.org
kitronik.co.uk
sparkfun.com
التطبيقات المستخدمة للمايكروبت:
support.microbit.org
microbit.org
projects.raspberrypi.org
makecode.microbit.org
hackster.io
كورسات ودروس في المايكروبت:
makecode.microbit.org
kitronik.co.uk
sparkfun.com
التطبيقات المستخدمة للمايكروبت:
support.microbit.org
وأخيراُ عند حدوث مشكله في المايكروبت يظهر لك رقم
من خلال هذا الرابط تبحث عن الرقم وتحدد المشكلة:
makecode.microbit.org
وللإنضمام لمجتمع مايكروبت العالمي على برنامج وتطبيق slack
يتم تعبئة الاستمارة التالية وإرسالها👇
tech.microbit.org
ولا تنسونا من صالح دعائكم....
من خلال هذا الرابط تبحث عن الرقم وتحدد المشكلة:
makecode.microbit.org
وللإنضمام لمجتمع مايكروبت العالمي على برنامج وتطبيق slack
يتم تعبئة الاستمارة التالية وإرسالها👇
tech.microbit.org
ولا تنسونا من صالح دعائكم....
