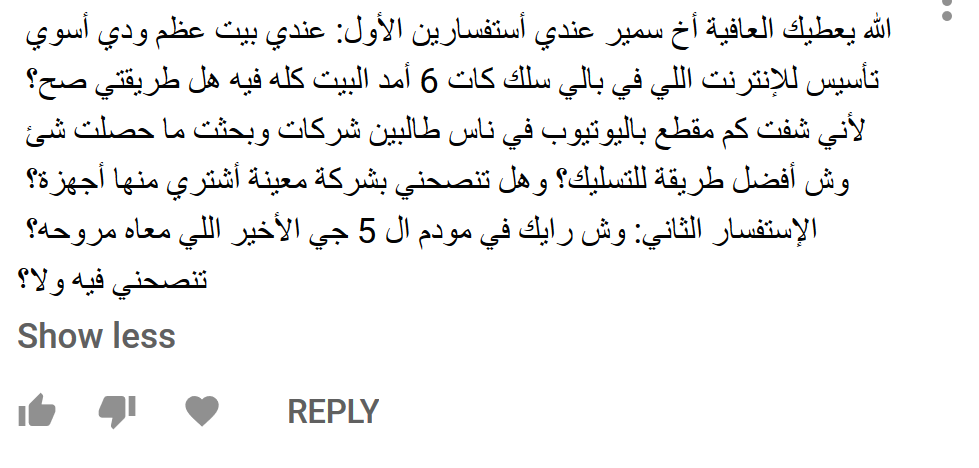

سؤال وردني على #يوتيوب عن التمديد الداخلي لموصلات الشبكة (ايثرنت)
ℹ️وتحت هذه التغريدة نصائح لمن لديه منزل تحت الإنشاء ويريد تمديد داخلي لكيابل البيانات وبعض المعلومات المهمة عنها
ℹ️وتحت هذه التغريدة نصائح لمن لديه منزل تحت الإنشاء ويريد تمديد داخلي لكيابل البيانات وبعض المعلومات المهمة عنها

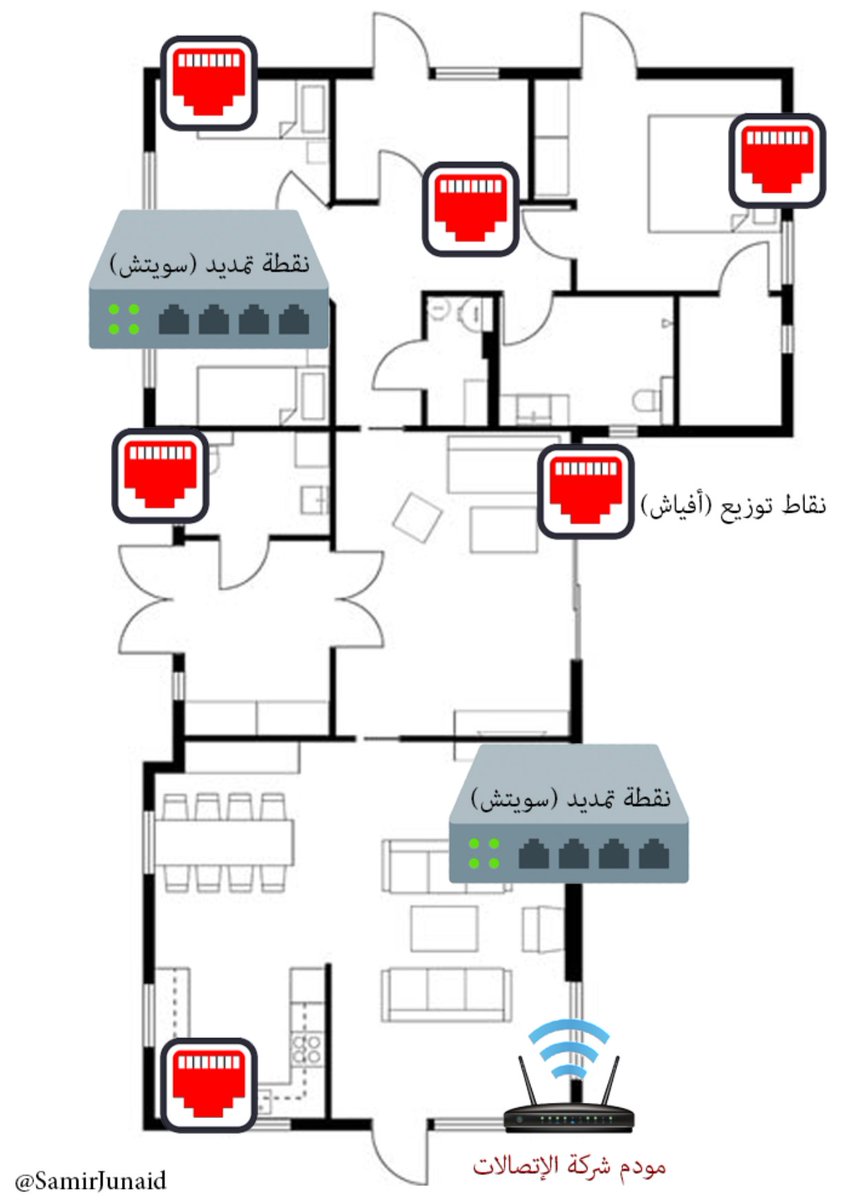

أول نقطة هي برسم خريطة لمخطط التمديد
والأخذ بالإعتبار أن التمديد من نقطة الإنطلاق لايتجاوز 100 متر
ولنبدأ بالتوزيع كالتالي:
النقطة الرئيسية: ويكون به المودم أو السيرفر
نقاط التمديد: يكون نقطة توزيع مثل نقطة لكل دور أو مجموعة غرف
نقاط التوزيع: الأفياش الجدارية

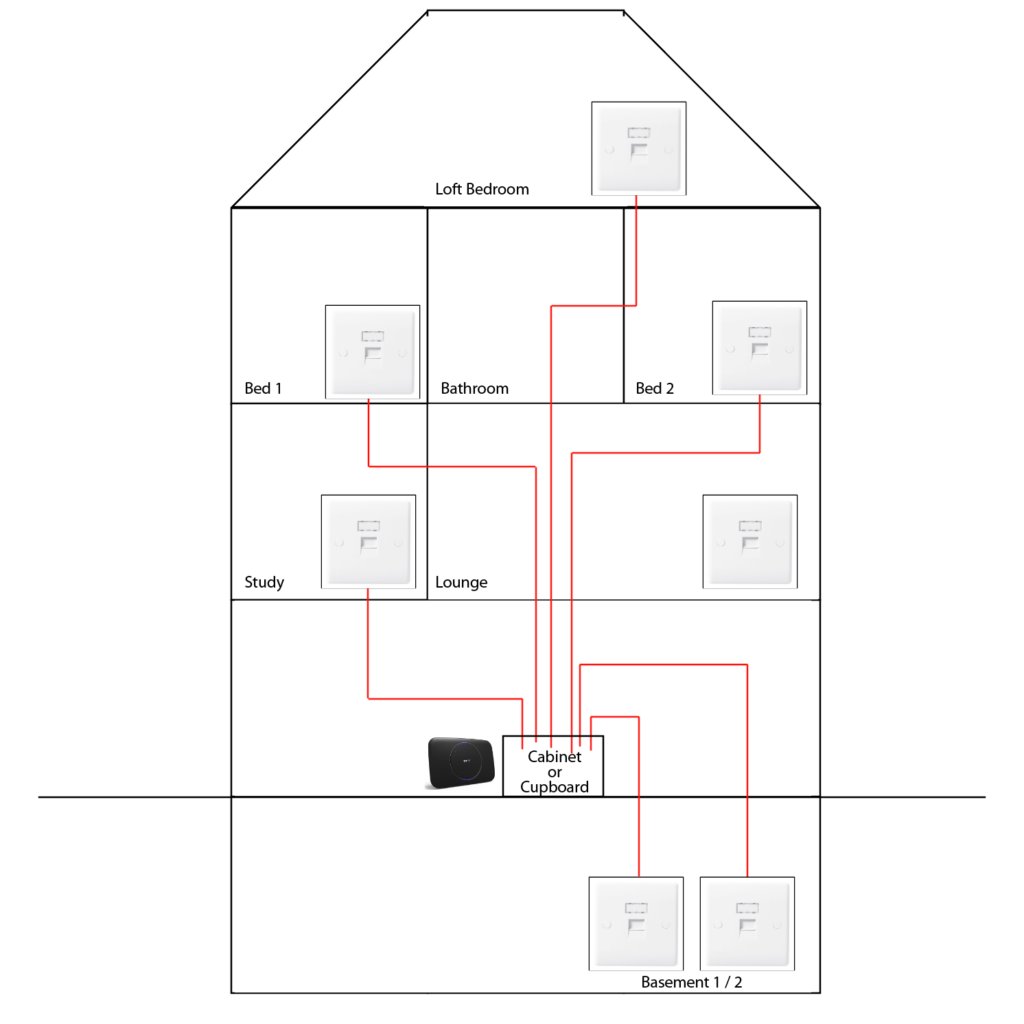

الصورة مثال توضيحي
والأخذ بالإعتبار أن التمديد من نقطة الإنطلاق لايتجاوز 100 متر
ولنبدأ بالتوزيع كالتالي:
النقطة الرئيسية: ويكون به المودم أو السيرفر
نقاط التمديد: يكون نقطة توزيع مثل نقطة لكل دور أو مجموعة غرف
نقاط التوزيع: الأفياش الجدارية
الصورة مثال توضيحي

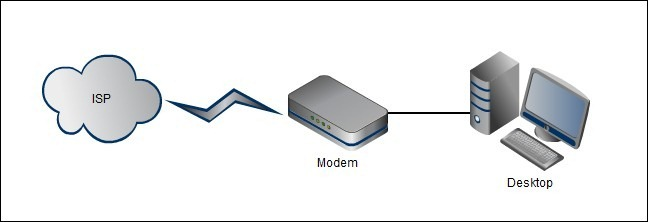

النقطة الرئيسية تكون غالباً أحد الثلاثة:
- مودم شركة إتصالات
- سيرفر
- جهاز دمج إتصالات (يدمج إتصال أكثر من جهاز مودم ليعطي سرعة أعلى)
مثال: waqwaq.sa
- مودم شركة إتصالات
- سيرفر
- جهاز دمج إتصالات (يدمج إتصال أكثر من جهاز مودم ليعطي سرعة أعلى)
مثال: waqwaq.sa

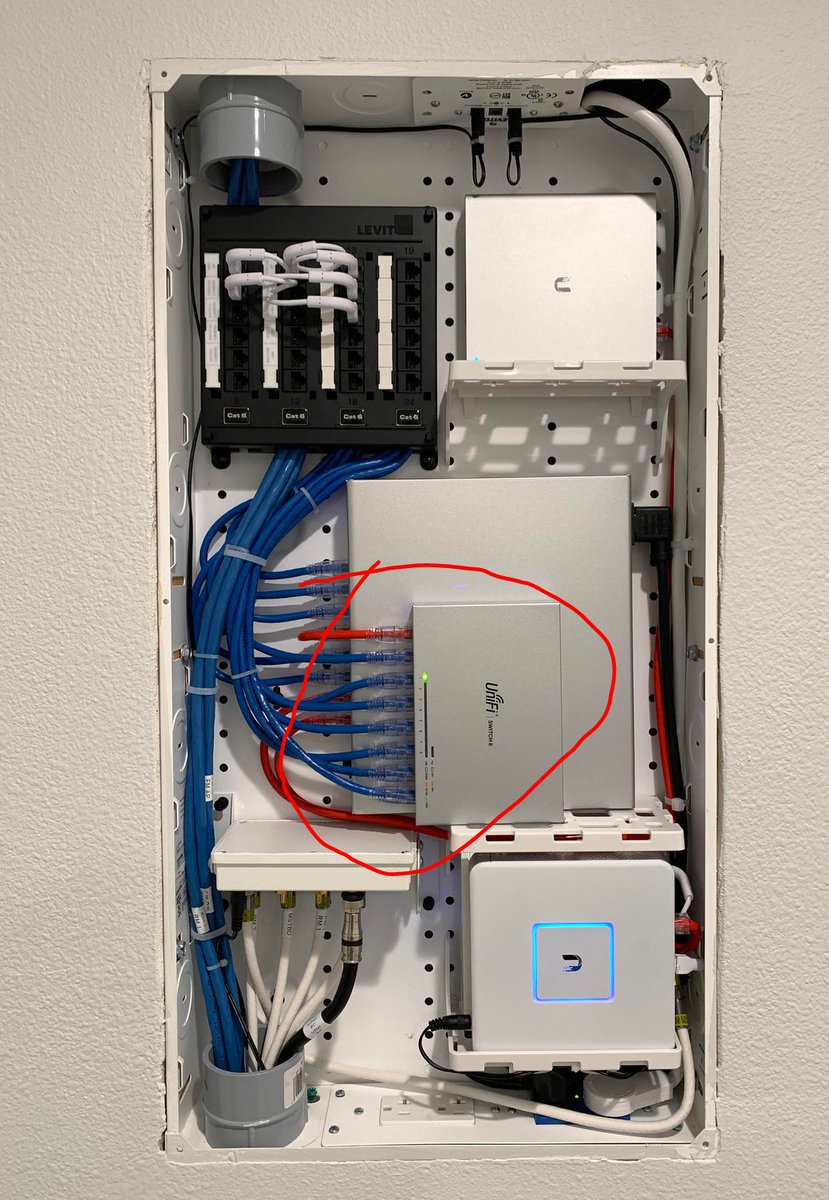

مابعد النقطة الرئيسية نقوم بتأسيس مراكز توزيع (مثل الصورة)
وفي هذه النقطة سنحتاج إلى كيبل قادم من المودم الرئيسي ونربطه في سويتش (مقسم كيابل)
وعدده المنافذ أنت تحدده بناءً على الحاجة
ويأتي بمواصفات مختلفة كالسرعة ونقل البيانات ...إلخ
هنا مثالين: waqwaq.sa
وفي هذه النقطة سنحتاج إلى كيبل قادم من المودم الرئيسي ونربطه في سويتش (مقسم كيابل)
وعدده المنافذ أنت تحدده بناءً على الحاجة
ويأتي بمواصفات مختلفة كالسرعة ونقل البيانات ...إلخ
هنا مثالين: waqwaq.sa

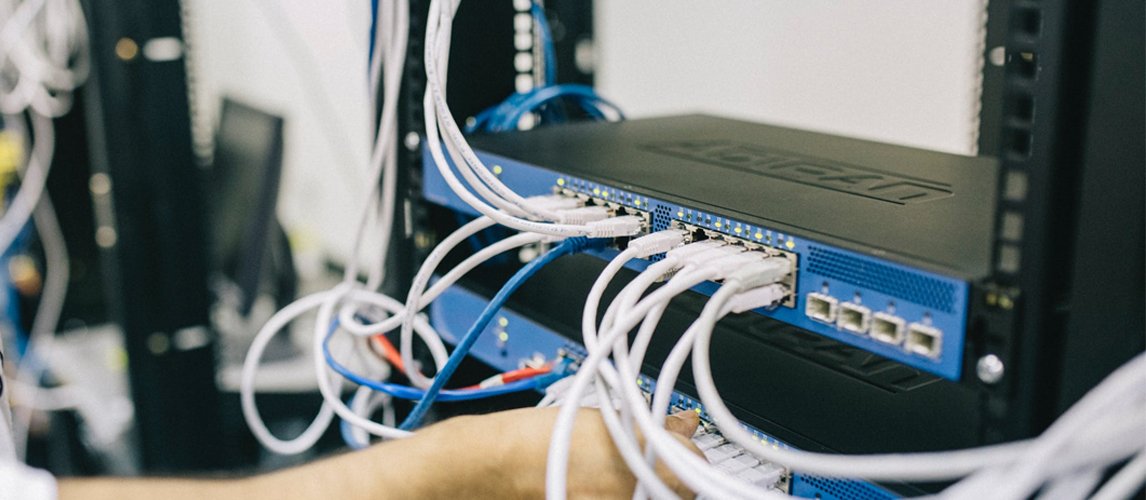

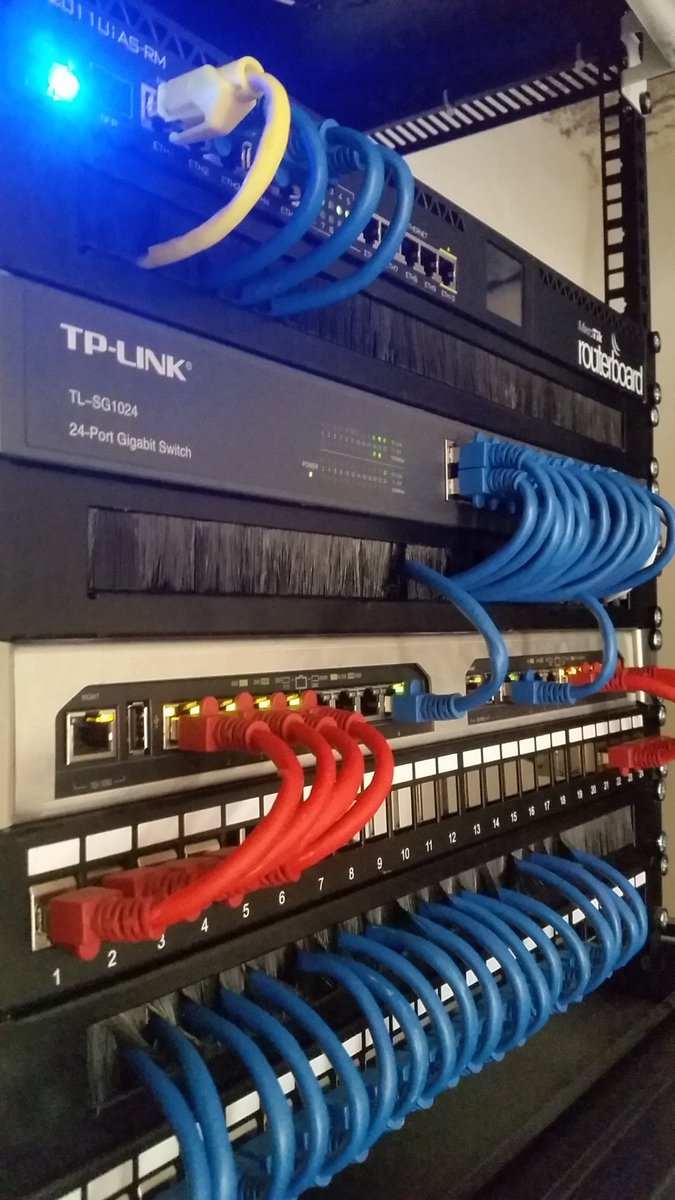

إذا كان الدور أو محيط السويتش به نقاط كثيرة

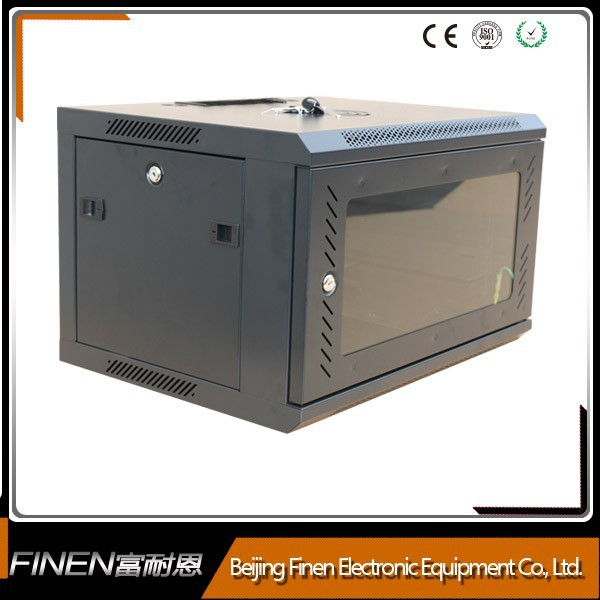

فيمكنك استخدام سويتش ذو منافذ أكبر ولكن التكلفة سترتفع وأيضاً ستحتاج لمساحة أكثر لتركيب راك (دولاب معدني مخصص لها)
بالصور أمثلة
فيمكنك استخدام سويتش ذو منافذ أكبر ولكن التكلفة سترتفع وأيضاً ستحتاج لمساحة أكثر لتركيب راك (دولاب معدني مخصص لها)
بالصور أمثلة

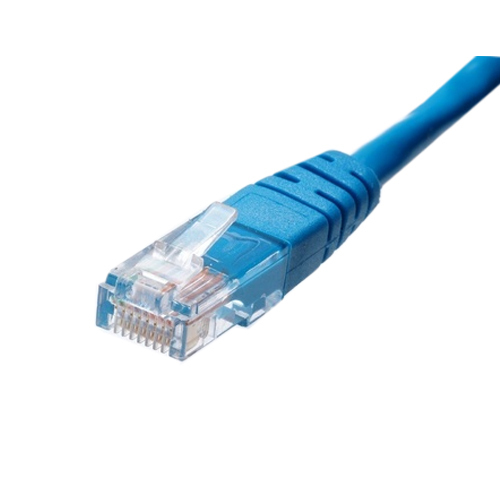

نأتي للكيابل

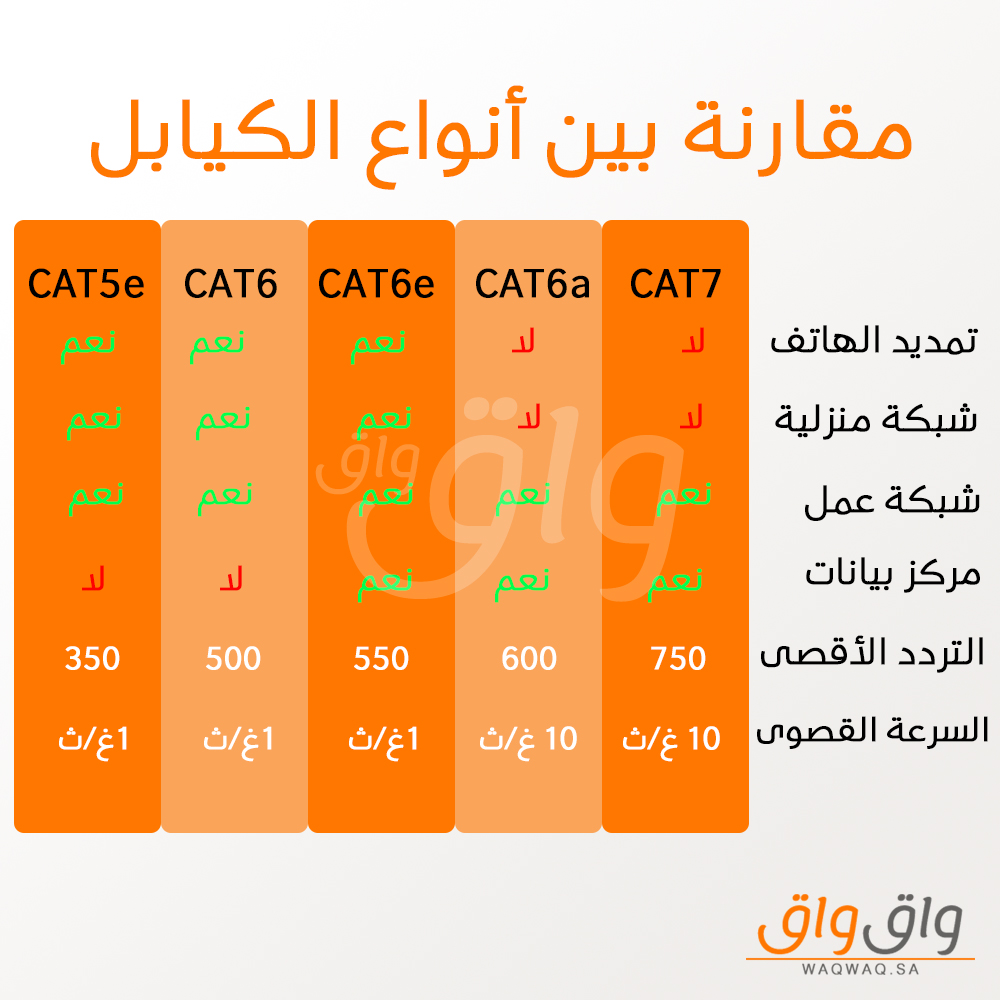

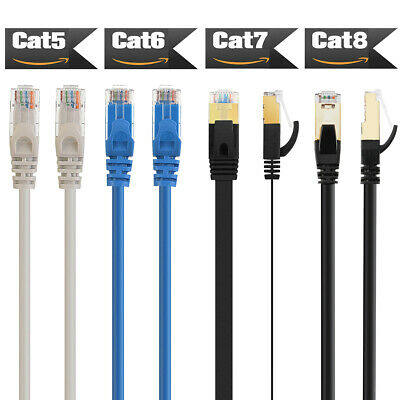

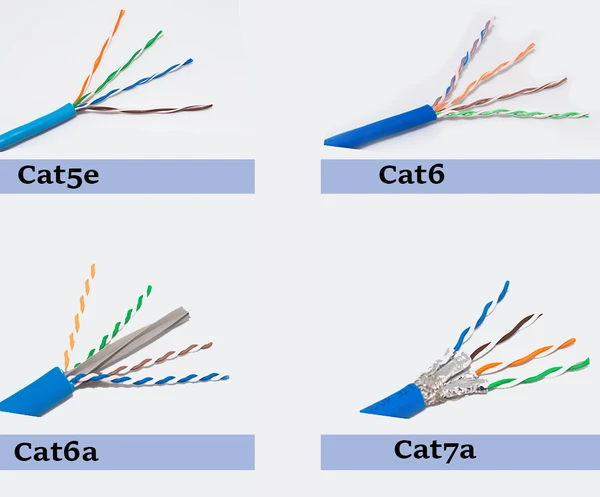

وعادة الكيابل تأتي موديلات (في الصورة بعضها)
ولهذا تحتاج أن تعرف أي نوع يجب أن تركب
مع العلم أن الكيابل لاتقبل تمديد أكثر من 100 متر
فلهذا يجب أن يكون هناك سويتش (نقطة توزيع) في كل محيط
لكي لايتم التمديد لمسافات طويلة ويؤثر على جودة نقل البيانات
وعادة الكيابل تأتي موديلات (في الصورة بعضها)
ولهذا تحتاج أن تعرف أي نوع يجب أن تركب
مع العلم أن الكيابل لاتقبل تمديد أكثر من 100 متر
فلهذا يجب أن يكون هناك سويتش (نقطة توزيع) في كل محيط
لكي لايتم التمديد لمسافات طويلة ويؤثر على جودة نقل البيانات
هل يمكن التمديد للكيابل مع تمديد الكهرباء؟
كيابل البيانات عادة بها مقدار من الفولتية وهو منخفض ولاينصح بأن يكون قريب من كيبل ذو فولتية عالية مثل الكهرباء

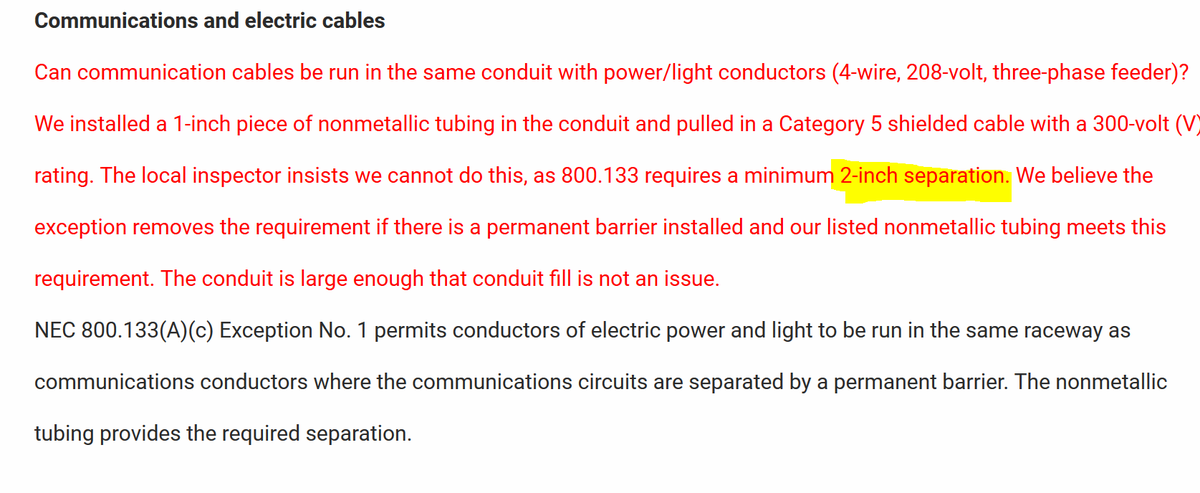

وكذلك المواصفات القياسية الكهربائية الأمريكية NEC تنصح بترك مسافة لاتقل عن 2 انس (5سم) بين الكهرباء وكيابل Ehternet
كيابل البيانات عادة بها مقدار من الفولتية وهو منخفض ولاينصح بأن يكون قريب من كيبل ذو فولتية عالية مثل الكهرباء
وكذلك المواصفات القياسية الكهربائية الأمريكية NEC تنصح بترك مسافة لاتقل عن 2 انس (5سم) بين الكهرباء وكيابل Ehternet

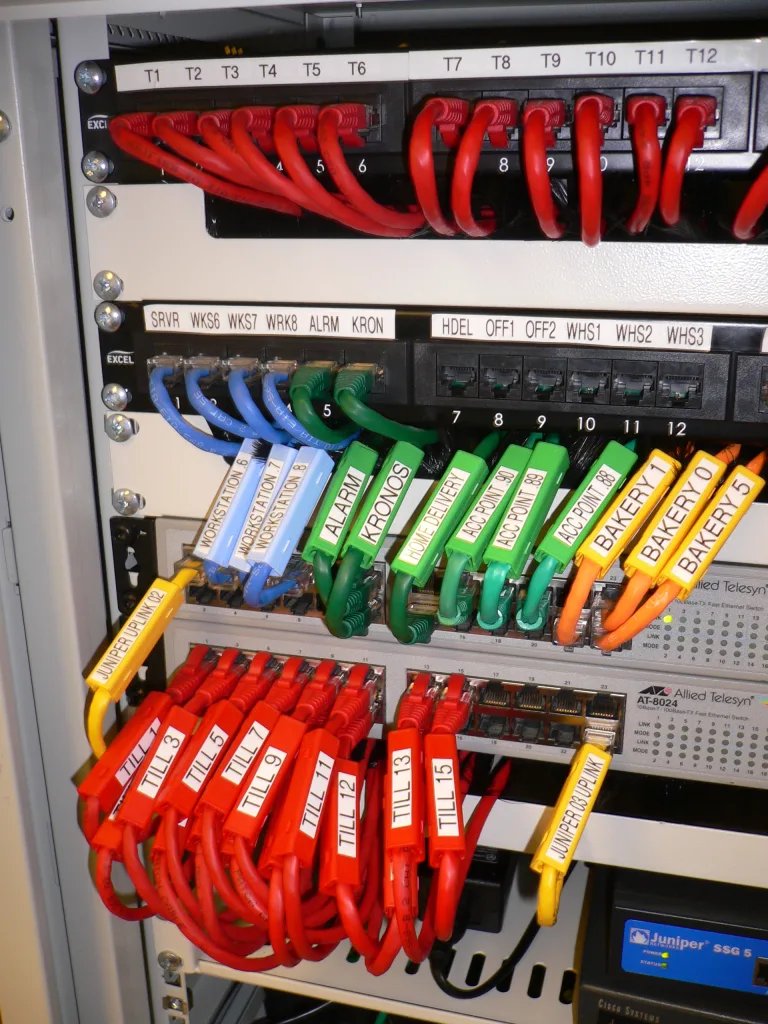

من الأمور التي يخطيء بها الفنيين
هو عدم تسمية الكيابل (Tag) بحيث أنه يجب قبل تمديد أي كيبل، أن تكتب عليه من الطرفين رمز أو رقم لكي تستطيع تمييزه إذا أردت صيانته من منطقة التوزيع
هو عدم تسمية الكيابل (Tag) بحيث أنه يجب قبل تمديد أي كيبل، أن تكتب عليه من الطرفين رمز أو رقم لكي تستطيع تمييزه إذا أردت صيانته من منطقة التوزيع

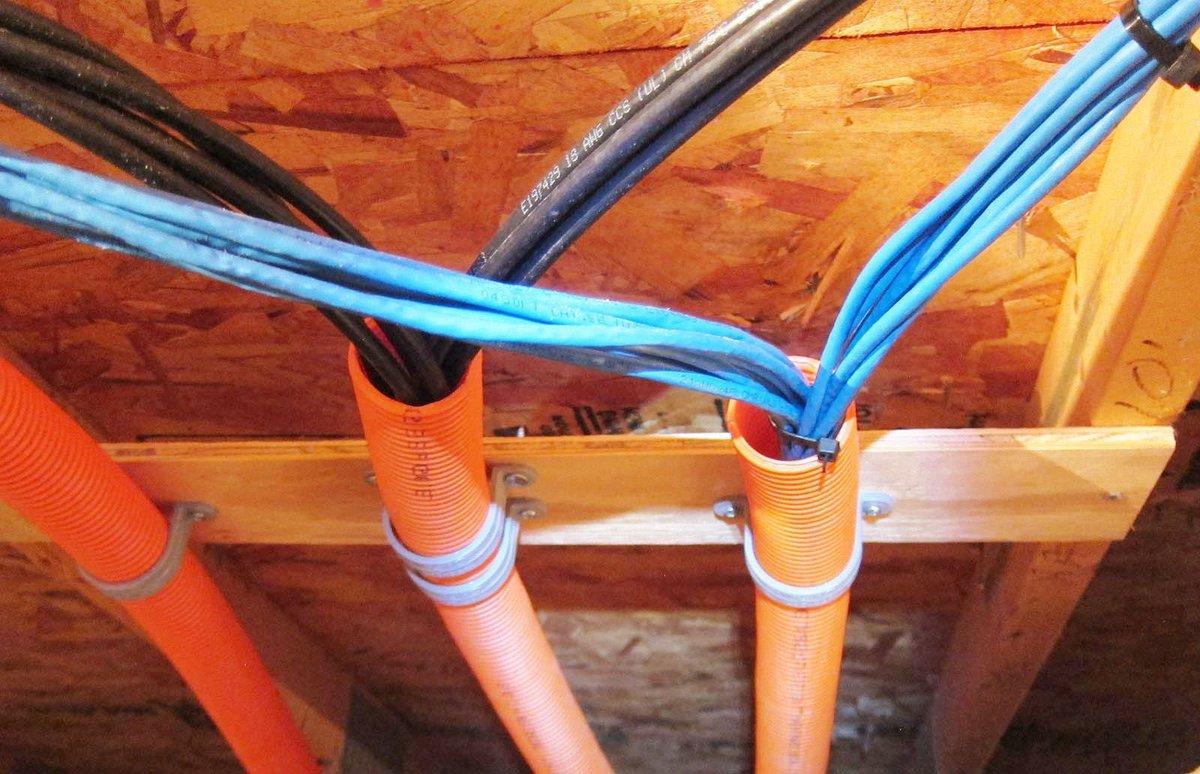

من الأخطاء التي تقلل مع عمر الكيبل، هو استخدام انبوب معدني للتمرير
وهذا بسبب تمرير للشحنات الكهربائية أو الصعقات لاسمح الله
وكذلك ارتفاع الحرارة او انخفاضها
وهذا بسبب تمرير للشحنات الكهربائية أو الصعقات لاسمح الله
وكذلك ارتفاع الحرارة او انخفاضها
اختيار الكيبل يعتمد على عدة عوامل:
متانة الكيبل ونوع تغليفه
سعر المتر: مثال المتر لـCAT7 تقريباً 25 ريال
متانة السلك: كلما صار متين أكثر أصبح صعب في التمديد وخاصة المنحنيات
فلهذا يصعب فرض نوع محدد
وأيضاً البعض يرى أن سرعة 10 قيقا مناسب جداً
متانة الكيبل ونوع تغليفه
سعر المتر: مثال المتر لـCAT7 تقريباً 25 ريال
متانة السلك: كلما صار متين أكثر أصبح صعب في التمديد وخاصة المنحنيات
فلهذا يصعب فرض نوع محدد
وأيضاً البعض يرى أن سرعة 10 قيقا مناسب جداً
أنصح بأن يكون التمديد لكل غرفة وبأن يكون محاذي لأفياش الكهرباء وذلك للإستفادة للشاشات الذكية وأجهزة الكمبيوتر والألعاب
ولا نعلم ماذا يخبئ المستقبل من أجهزة ذكية

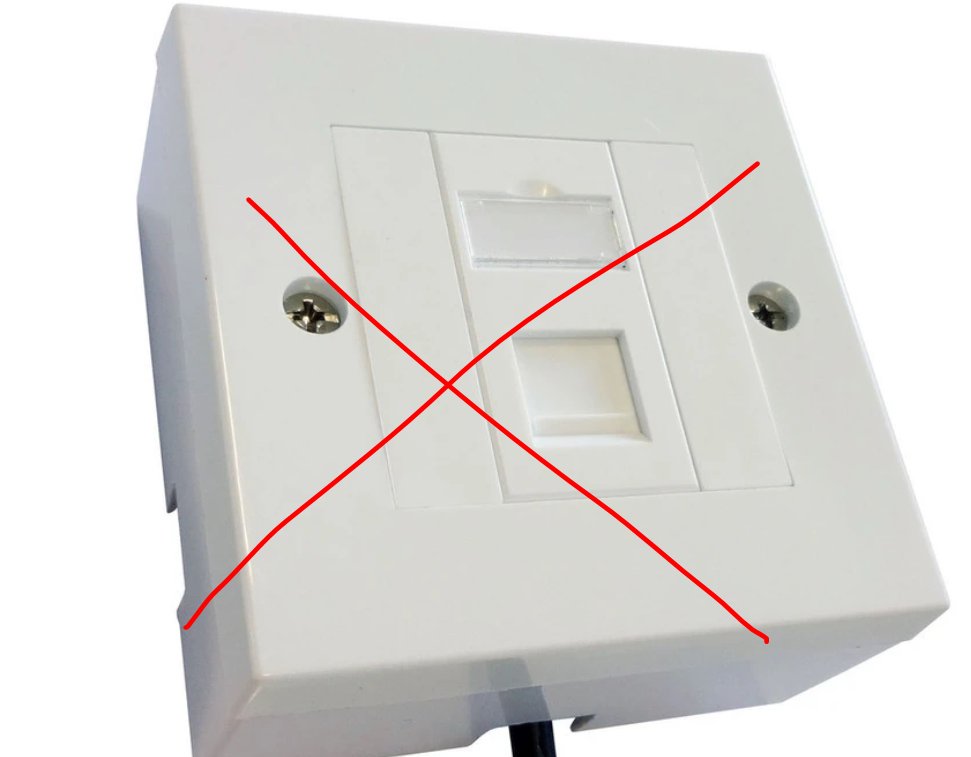

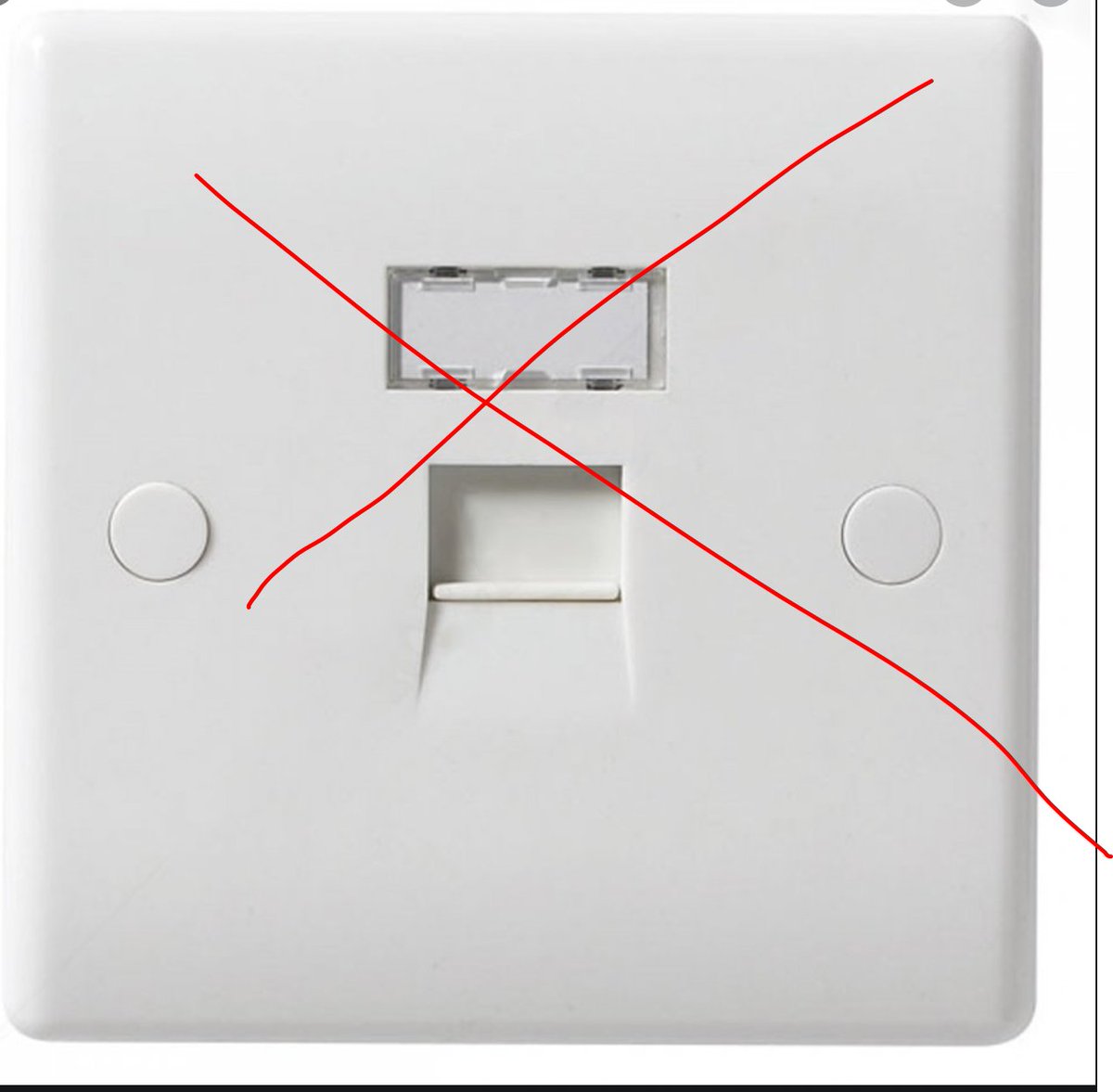

كما أنني لا أنصح بالأفياش ذات الغلق التلقائي لعمرها القصير

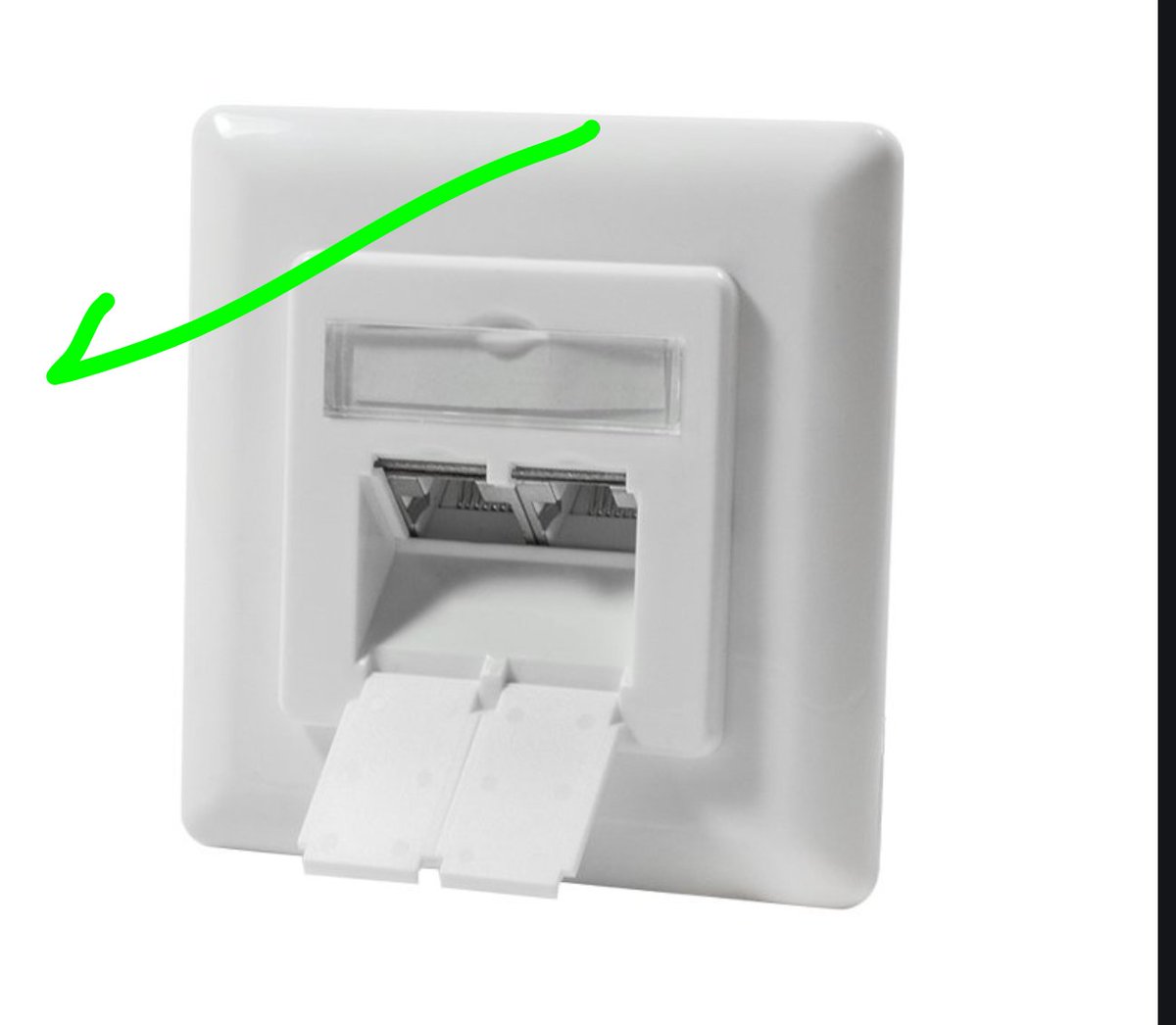

وخذ أفياش جودتها جيدة
ولا نعلم ماذا يخبئ المستقبل من أجهزة ذكية
كما أنني لا أنصح بالأفياش ذات الغلق التلقائي لعمرها القصير
وخذ أفياش جودتها جيدة
ماهي النقاط التي تحتاج التأسيس لها؟
الشاشات - أجهزة الألعاب (اكسبوكس وبلايستيشن...الخ)
أجهزة الكمبيوتر
الكاميرات
شبكة الهواتف IP Phone
مركز بيانات أو وحدة تخزين وسائط
إنترنت الأشياء
الشاشات - أجهزة الألعاب (اكسبوكس وبلايستيشن...الخ)
أجهزة الكمبيوتر
الكاميرات
شبكة الهواتف IP Phone
مركز بيانات أو وحدة تخزين وسائط
إنترنت الأشياء

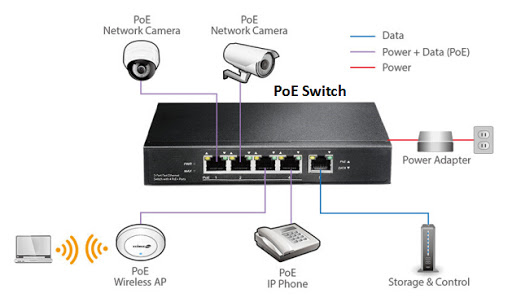

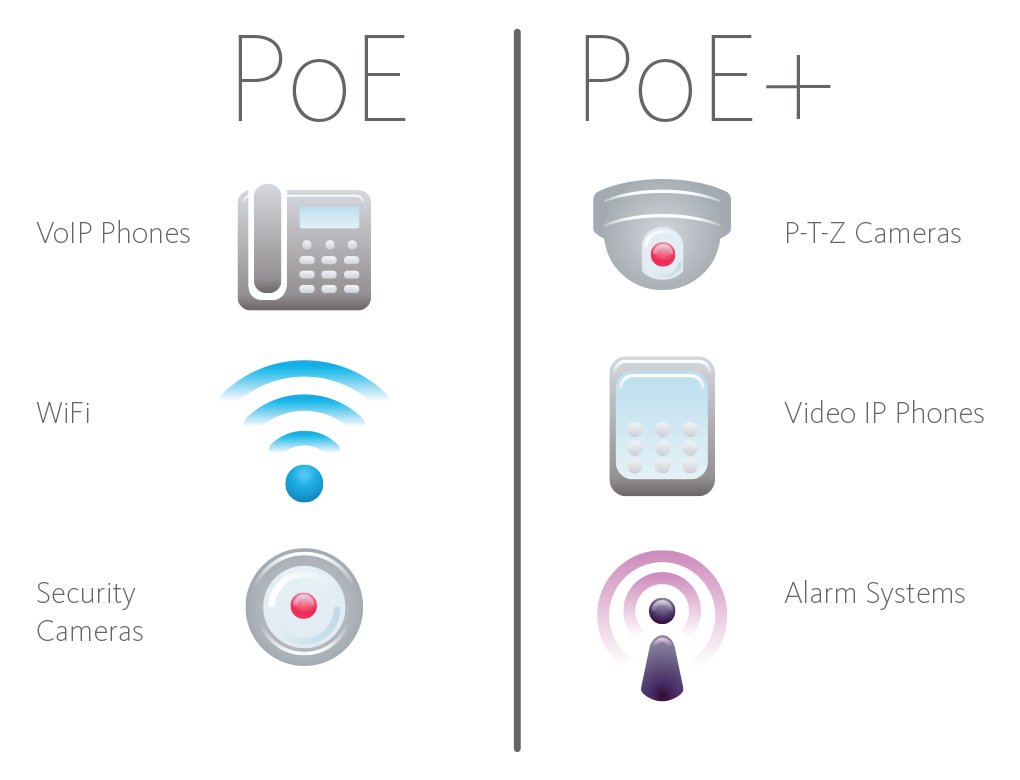

بعض الأجهزة تحتاج لطاقة كهربائية للعمل عبر الكيبل
مثل بعض أنواع الكاميرات أو الهواتف
فستجد بعض أنواع السويتش يرمز له بـPoE وهي الطاقة عبر الإيثرنت
و PoE يعطي إلى 15 واط
أما PoE+يعطي إلى واط
والأجهزة العادية تستطيع العمل السويتش PoE دون مشاكل
مثل بعض أنواع الكاميرات أو الهواتف
فستجد بعض أنواع السويتش يرمز له بـPoE وهي الطاقة عبر الإيثرنت
و PoE يعطي إلى 15 واط
أما PoE+يعطي إلى واط
والأجهزة العادية تستطيع العمل السويتش PoE دون مشاكل

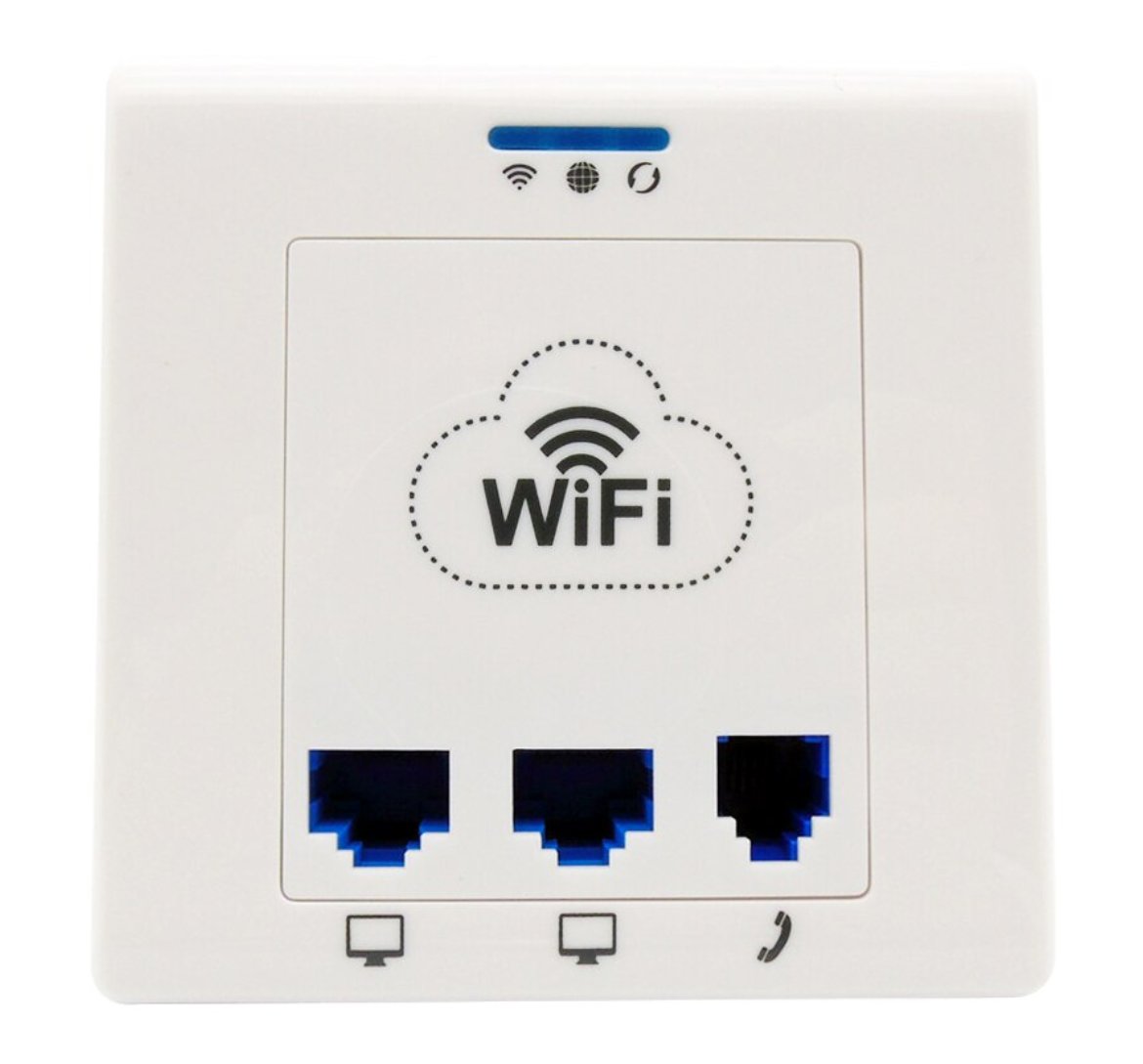

هناك أفياش تدعم الوايرلس
هي فكرة جيدة، ولكن للأسف معظم المتوفرة في السوق تدعم تقنية 2.4GHz كما أنها تسبب تعارض ببث اللاسلكي من النقاط الأخرى ولهذا تجد دائماً علامة التعجب ⚠️على اتصال الانترنت (عن تجربة لأكثر من نوع)
هي فكرة جيدة، ولكن للأسف معظم المتوفرة في السوق تدعم تقنية 2.4GHz كما أنها تسبب تعارض ببث اللاسلكي من النقاط الأخرى ولهذا تجد دائماً علامة التعجب ⚠️على اتصال الانترنت (عن تجربة لأكثر من نوع)

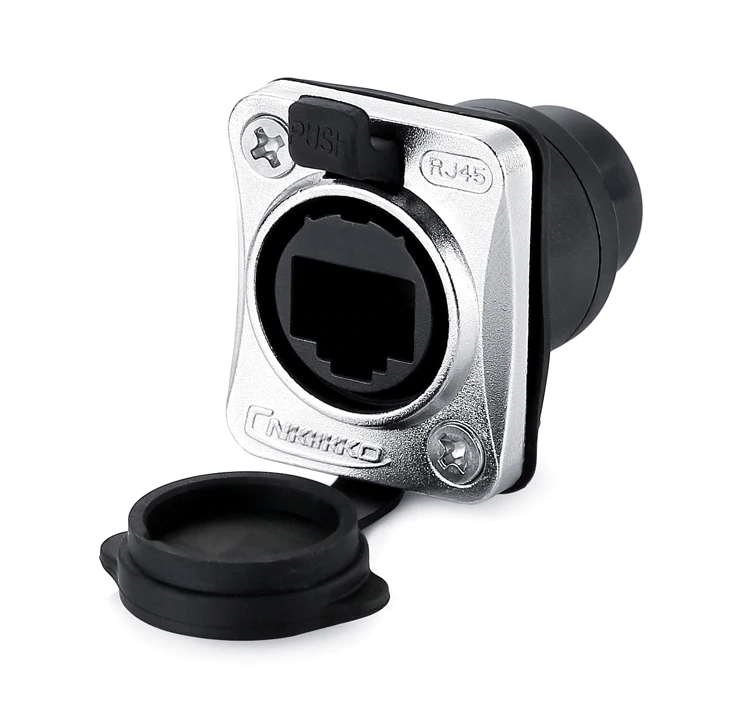

انتبه أن تقوم بتركيب أفياش كيبل عادة خارج المنزل
لأنها ليست مخصصة لتحمل الظروف الجوية (حرارة - أمطار - عواصف رملية)
وهناك أنواع مخصصة ويمكن قفلها عند عدم استخدامها
واجعل وجهها دائماً موجه للأسفل لكي لاتكون محل تخزين للأتربة أو المياه لو وصلها
لأنها ليست مخصصة لتحمل الظروف الجوية (حرارة - أمطار - عواصف رملية)
وهناك أنواع مخصصة ويمكن قفلها عند عدم استخدامها
واجعل وجهها دائماً موجه للأسفل لكي لاتكون محل تخزين للأتربة أو المياه لو وصلها
لدي شبكة وأريد تمديدها لمبنى آخر؟

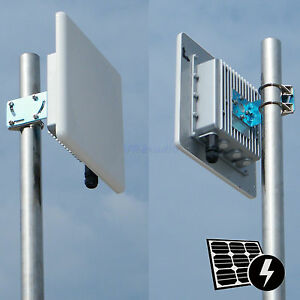

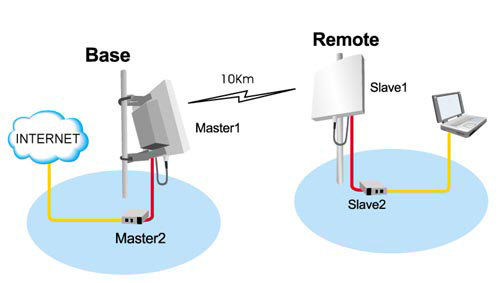

تستطيع إستخدام أجهزة تسمى Point to Point
لإيصال الإشارة مابين المباني ومن النقطة الثانية تستطيع سحب كيبل وربطه في راوتر للربط بالشبكة
تستطيع إستخدام أجهزة تسمى Point to Point
لإيصال الإشارة مابين المباني ومن النقطة الثانية تستطيع سحب كيبل وربطه في راوتر للربط بالشبكة
أمر مهم يجب مراعاته وهو تأسيس موقع لصندوق مزود خدمة الإتصالات
على أن يكون الموقع:
- انبوب (يفضل غير معدني من الداخل)
- نقطة بعيدة عن عداد الكهرباء
- ارتفاع 100 - 150 سم
- تمديد مباشر منها إلى داخل المنزل لكي لايكون التمديد خارجي وفوق الجدران
على أن يكون الموقع:
- انبوب (يفضل غير معدني من الداخل)
- نقطة بعيدة عن عداد الكهرباء
- ارتفاع 100 - 150 سم
- تمديد مباشر منها إلى داخل المنزل لكي لايكون التمديد خارجي وفوق الجدران
