هل تساءلتم كيف يتم التحكم في المصانع و العمليات الكبيرة التي تحتوي الكثير من المدخلات التي تحتاج إلى تحكم؟!🤔
في هذه السلسلة سوف نتعرف على أحد أهم أنظمة التحكم المستخدمة في المصانع وهو DCS🏭🖥
@alsokhiry @SaeedMukalla @Electric_Engg @elect_grad @Electronicseng7 @electrical88
في هذه السلسلة سوف نتعرف على أحد أهم أنظمة التحكم المستخدمة في المصانع وهو DCS🏭🖥
@alsokhiry @SaeedMukalla @Electric_Engg @elect_grad @Electronicseng7 @electrical88
🚩١- الDCS بدء استخدامه بشكل موسع وكبير في الآونة الأخيرة في العديد من المجالات الصناعية لضمان الموثوقية في التحكم والجودة في العملية والمنتج و كفاءة المصنع و من المجالات الصناعية التي تستخدم DCS مصانع الغاز والنفط،مصانع الأغذية،مصانع الطاقة،محطات معالجة المياه و الخ..
🚩٢- DCS هو اختصار ل
Distributed Control System
أو بالعربي نظام التحكم الموزع : وهو نظام تحكم آلي يتكون من أنظمة تحكم فرعية موزعة على المصنع أو المنطقة المراد التحكم بها و يستخدم في العمليات الكبيرة المستمرة للتحكم بها محليًا أي في نفس المصنع
Distributed Control System
أو بالعربي نظام التحكم الموزع : وهو نظام تحكم آلي يتكون من أنظمة تحكم فرعية موزعة على المصنع أو المنطقة المراد التحكم بها و يستخدم في العمليات الكبيرة المستمرة للتحكم بها محليًا أي في نفس المصنع
٣-طريقة تشغيله وعمله:
الحساس يقيس القيمة المطلوبة و يرسلها للمتحكم الفرعي الموجود عند الشي الذي نريد التحكم به ومن خلال الLogic الموجود في المتحكم يأخذ الآكشن أما مثلا بفتح أوإغلاق وهذا المتحكم يكون مشبوك في المتحكم الرئيسي للمراقبة اوعند الحاجة للتدخل من المشغلين للتحكم يدويًا
الحساس يقيس القيمة المطلوبة و يرسلها للمتحكم الفرعي الموجود عند الشي الذي نريد التحكم به ومن خلال الLogic الموجود في المتحكم يأخذ الآكشن أما مثلا بفتح أوإغلاق وهذا المتحكم يكون مشبوك في المتحكم الرئيسي للمراقبة اوعند الحاجة للتدخل من المشغلين للتحكم يدويًا
🚩٤-مثال على ذلك : نظام تحكم مثلا PLC مصمم للتحكم بكمبرسور وهذا الPLC يقوم بالتحكم الآلي للكمبرسور و يشبك بDCS كمتحكم رئيسي يتم فيه مراقبة PLC والتحكم به لو احتاج التدخل كذلك لوصار في صمام تحكم او Control Valve يوجد عليه متحكم وهذا المتحكم مشبوك علىDCS، فلذلك أطلق عليه موزع.
٦-محطة المهندسين:تعتبر المتحكم الرئيسي لبقية المتحكمات الفرعية الموزعة وهي عبارة عن كمبيوتر من خلاله يتم إنشاء برامج التحكم وتعريف المدخلات والمخرجات وتسمى برمجة الDCS بconfiguration وهي عبارة عن ترتيب للمدخلات والمخرجات وربطهم بمنطق وهذا الربط يتم من خلال البرمجة المستخدمة فيPLC

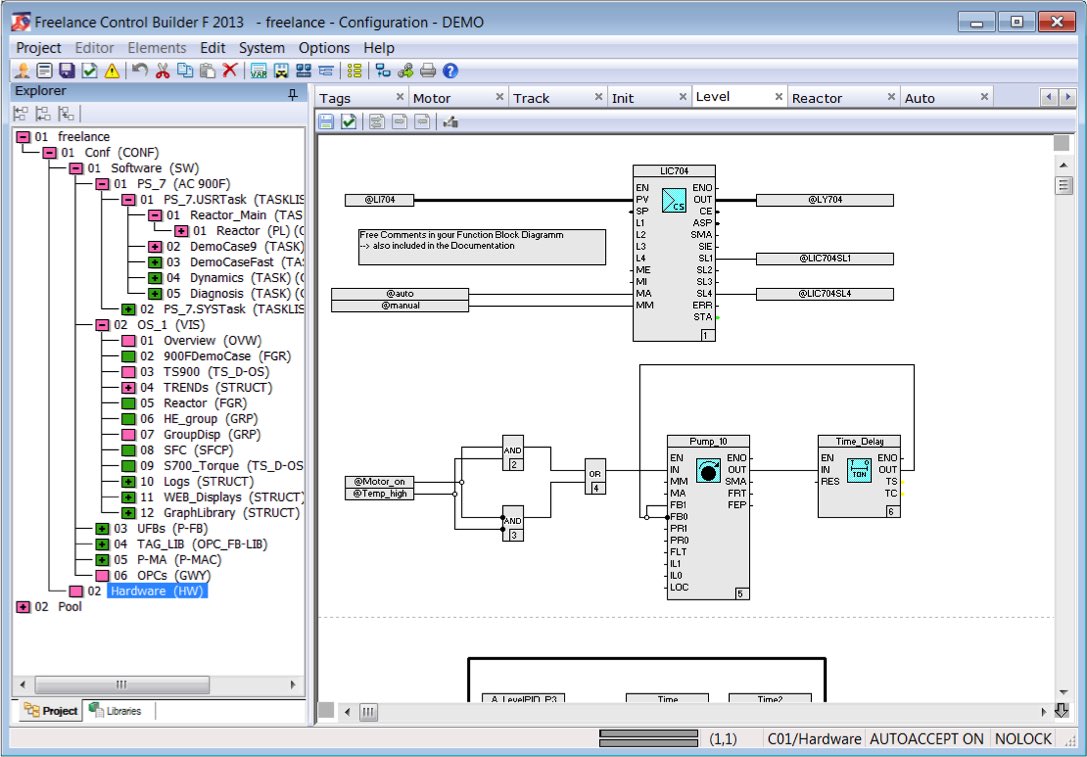

🚩٧-طرق تعديل الconfigurations فيDCS:
-Function block diagram(FBD)
-Instruction List(IL)
-Ladder diagram(LD)
-Sequential function chart(SFC)
-Structured text(ST)
تختلف الطريقة باختلاف نظام الشركة فلكل شركة لها طريقة في التعديل وهذه اللغات لاتحتاج لمعرفة سابقة في لغات البرمجة
-Function block diagram(FBD)
-Instruction List(IL)
-Ladder diagram(LD)
-Sequential function chart(SFC)
-Structured text(ST)
تختلف الطريقة باختلاف نظام الشركة فلكل شركة لها طريقة في التعديل وهذه اللغات لاتحتاج لمعرفة سابقة في لغات البرمجة

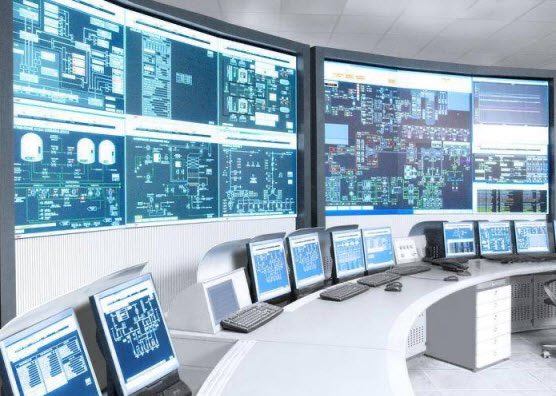

🚩٨-محطة المشغلين:
من خلالها يتمكن المشغلون من مراقبة عملية التصنيع و التحكم بها وقراءة قيم الأجهزة والحساسات ومراقبة إنذاراتها وبناءًا عليها يأخذون القرارات و قد تكون محطة واحدة او عدة محطات و تكون لكل محطة مهمة معينة كما ذكرنا
من خلالها يتمكن المشغلون من مراقبة عملية التصنيع و التحكم بها وقراءة قيم الأجهزة والحساسات ومراقبة إنذاراتها وبناءًا عليها يأخذون القرارات و قد تكون محطة واحدة او عدة محطات و تكون لكل محطة مهمة معينة كما ذكرنا

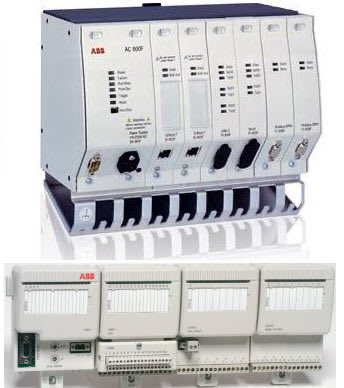

🚩٩-وحدة التحكم: وتسمى بوحدة العمليات وتكون بالقرب من الأجهزة و الحساسات وهي نظام التحكم الفرعي والتي تستقبل التعليمات من محطة المهندسين مثل القيم المطلوبةset points او غيرها وتحتوي على وحدة المدخلات و المخرجات و الCPU فتستقبل من الحساسات وتاخذ اكشن و ترسله للمحركات actuators

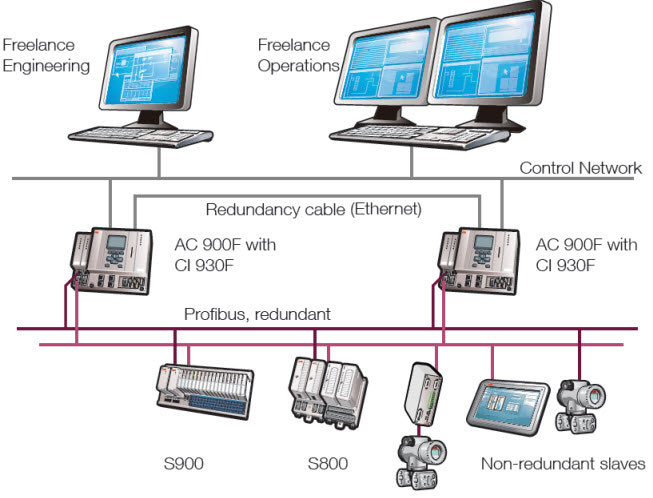

🚩١٠-نظام الإتصالات:أنظمة الإتصال تربط بين جميع المحطات والوحدات في الDCS ونظام الإتصال يحمل المعلومات ويتم تبادلها بين جميع المحطات وقد يختلف نوع الشبكة اونظام الإتصال بين محطة وأخرى كماهو موضح في الصورة أدناه،فمثلا يتم ربط محطة المشغلين والمهندسين عن طريق Ethernet
🚩١١-ويتم الربط بين وحدة التحكم و الأجهزة بالProfibus.
ومن أنواع شبكات الإتصال المستخدمة في الDCS
Ethernet,
Profibus,
Foundation Field Bus,
DeviceNet,
Modbus, etc.
#شبكات #communication
ومن أنواع شبكات الإتصال المستخدمة في الDCS
Ethernet,
Profibus,
Foundation Field Bus,
DeviceNet,
Modbus, etc.
#شبكات #communication

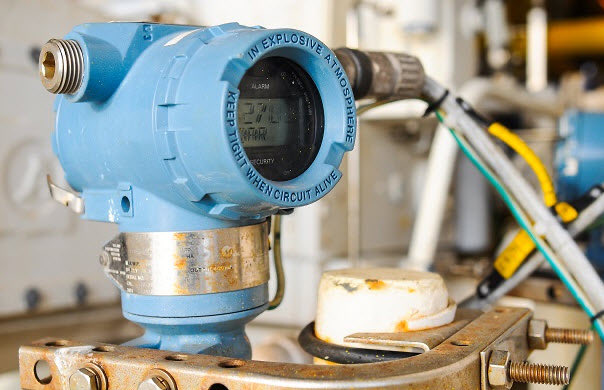

🚩١٢-الأجهزة الميدانية:
منها الحساسات و أجهزة القياس (transmitters&sensors)و المحركات(actuators)و السويتشات(switches)و الريلاي(relay) والتي يتم ربطها إلى وحدة المدخلات و المخرجات في وحدة التحكم I/O modules
منها الحساسات و أجهزة القياس (transmitters&sensors)و المحركات(actuators)و السويتشات(switches)و الريلاي(relay) والتي يتم ربطها إلى وحدة المدخلات و المخرجات في وحدة التحكم I/O modules
🚩١٣-أنواع الإشارات في الDCS:
- الإشارات التناظرية Analog Signals
مثل: 20mA-4
- الإشارات الرقمية Digital signals
مثل: 0 او 1 ، on or off
- الإشارات التناظرية Analog Signals
مثل: 20mA-4
- الإشارات الرقمية Digital signals
مثل: 0 او 1 ، on or off
🚩١٤-مميزات الDCS:
١- التحكم بالعمليات المعقدة
٢-تكرار النظامSystem redundancy بحيث يكون عندنا نظام بنفس النظام يشتغل في نفس الوقت لو صار للنظام الأساسي مشكلة يكون عندنا النظام الثاني كاحتياط
٣-أمن النظام
١- التحكم بالعمليات المعقدة
٢-تكرار النظامSystem redundancy بحيث يكون عندنا نظام بنفس النظام يشتغل في نفس الوقت لو صار للنظام الأساسي مشكلة يكون عندنا النظام الثاني كاحتياط
٣-أمن النظام
١٥- بعض شركات تصنيع الDCS و اسماء النظام
- ABB- Freelance 800F and 800 xA
- Yokogawa- Centum CS 3000 and 1000
- Honeywell-TDC 3000
- Emerson- Delta V Digital Automation
- Siemens- Simatic PCS 7
- Allen- Bradley- NetLinx
- ABB- Freelance 800F and 800 xA
- Yokogawa- Centum CS 3000 and 1000
- Honeywell-TDC 3000
- Emerson- Delta V Digital Automation
- Siemens- Simatic PCS 7
- Allen- Bradley- NetLinx
و إلى هنا أصل لنهاية هذه السلسلة ، أتمنى تكون إضافة لكم و فايدة إن شاء الله 😍
