هناك أماكن وأجهزة يجب أن نضمن استمرارية تغذيتها بالكهرباء دون انقطاع كالمستشفيات والمصانع، لذا يجب توفر نظام يضمن استمرارية الكهرباء دون انقطاع، وأشهر هذه الأنظمة هو UPS، وفي هذا الثريد سنتعرف عليه وعلى طريقة عمله بشكل مبسط.
@Electric_Engg
@Electric_Engg
UPS (Uninterrupted Power Supply)
هو نظام كهربائي يعمل على تزويد الحمل بالتيار الكهربائي لفترة من الزمن أثناء انقطاع مصدر التغذية الرئيسي كمصدر بديل باستعمال البطاريات التي تعمل على نظام DC وتحويلها لاحقا إلى AC باستعمال Inverter.
هو نظام كهربائي يعمل على تزويد الحمل بالتيار الكهربائي لفترة من الزمن أثناء انقطاع مصدر التغذية الرئيسي كمصدر بديل باستعمال البطاريات التي تعمل على نظام DC وتحويلها لاحقا إلى AC باستعمال Inverter.
يمكن تقسيم أنظمة UPS إلى نوعين هما :
1- On Line UPS
2- Off Line UPS
سنتحدث عن كل نوع على حده.
1- On Line UPS
2- Off Line UPS
سنتحدث عن كل نوع على حده.

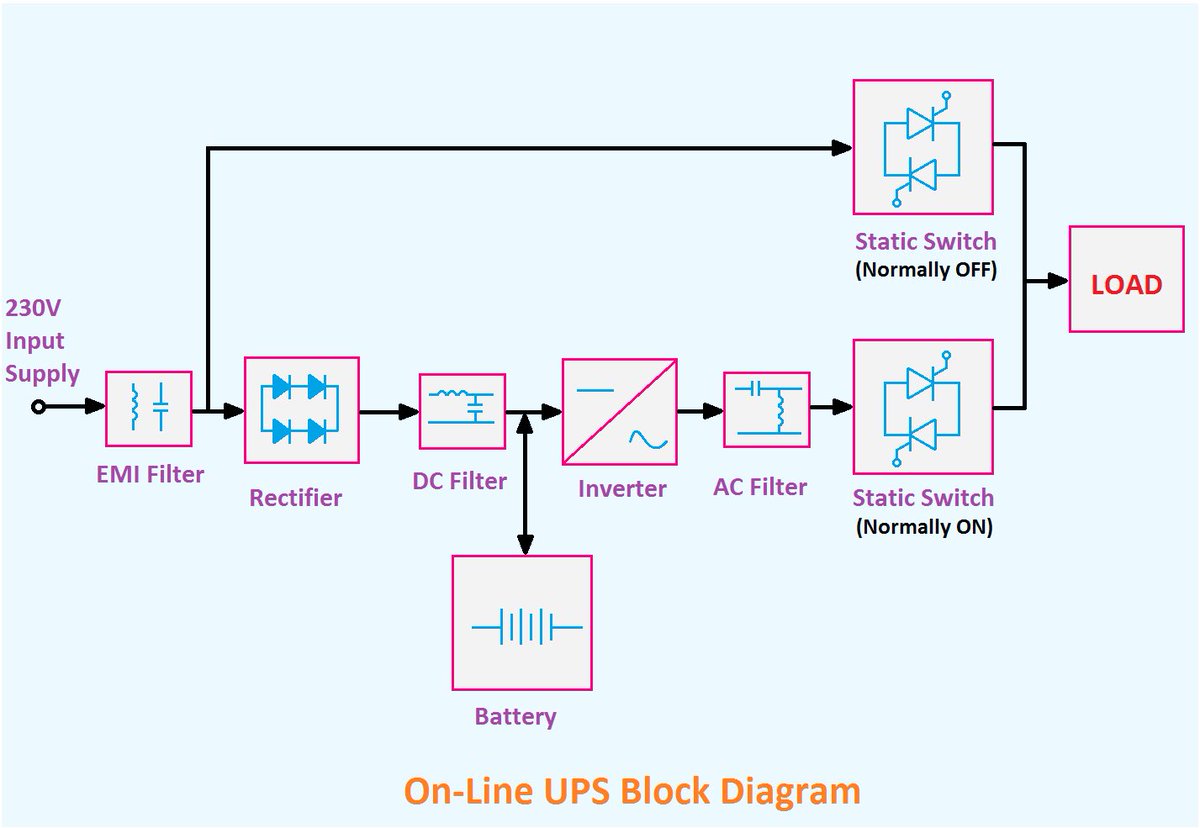

1- On Line UPS
وهو نوع من أنواع UPS حيث أنه متصل دائما مع الحمل، سواء في حال انقطاع المغذي الرئيسي أو سريانه، ويمكن تقسيم وضع العمل إلى:
1- توفر المصدر الرئيسي
2- انقطاع المصدر الرئيسي
3- توقف عمل UPS
وطريقة عمل كل وضع كما هو موضح ومرقم بالترتيب بالصور أدناه.
وهو نوع من أنواع UPS حيث أنه متصل دائما مع الحمل، سواء في حال انقطاع المغذي الرئيسي أو سريانه، ويمكن تقسيم وضع العمل إلى:
1- توفر المصدر الرئيسي

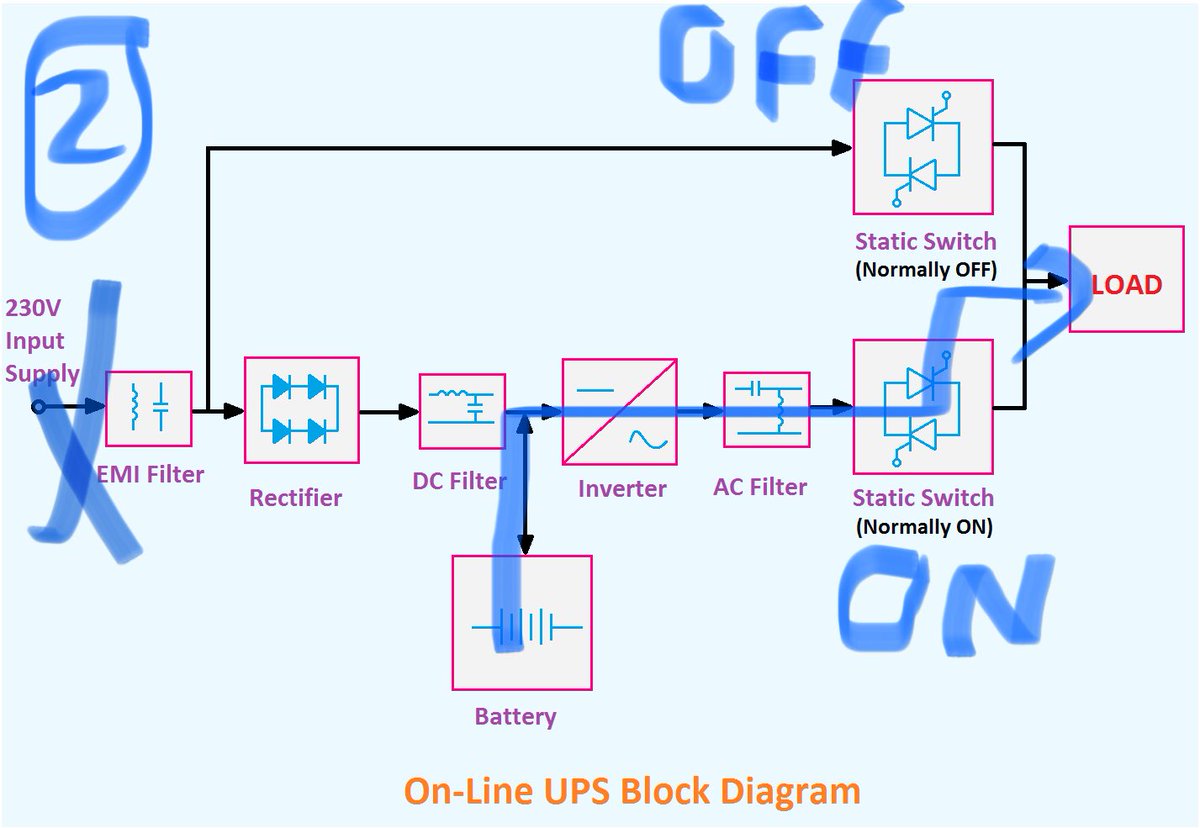

2- انقطاع المصدر الرئيسي
3- توقف عمل UPS
وطريقة عمل كل وضع كما هو موضح ومرقم بالترتيب بالصور أدناه.
أحد مميزات هذا النوع هو اتصاله الدائم مع الحمل سواء في حال وجود المصدر الرئيسي أو انقطاعه، لذا فإن وقت انتقال التغذية من المصدر الرئيسي إليه هو صفر، وأحد أهم تطبيقاته هي المعدات الطبية والتي لا تقبل انقطاع الكهرباء عنها ولو لجزء من الثانية.

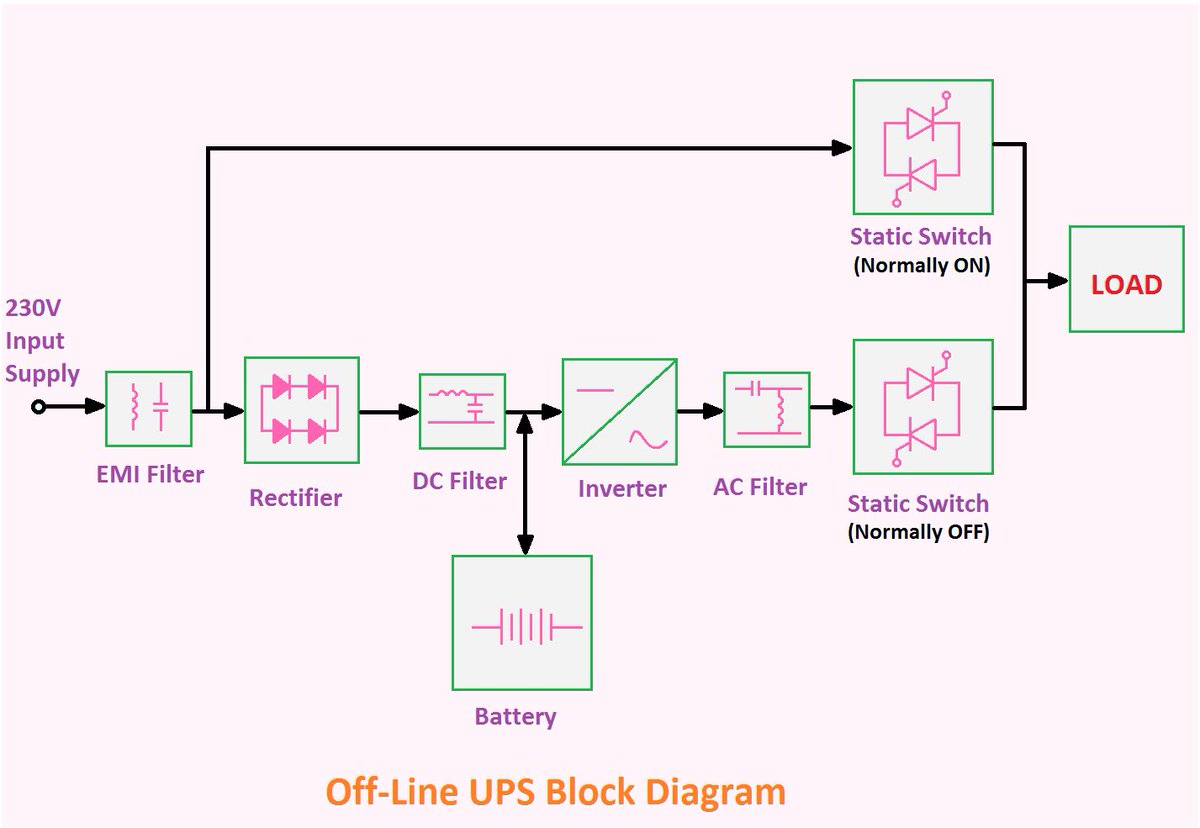

Off Line UPS
وهو نوع من أنواع UPS حيث أنه متصل مع الحمل فقط في حال انقطاع المغذي الرئيسي ، ويمكن تقسيم وضع العمل إلى:
1- توفر المصدر الرئيسي
2- انقطاع المصدر الرئيسي
وطريقة عمل كل وضع كما هو موضح ومرقم بالترتيب بالصور أدناه.
وهو نوع من أنواع UPS حيث أنه متصل مع الحمل فقط في حال انقطاع المغذي الرئيسي ، ويمكن تقسيم وضع العمل إلى:

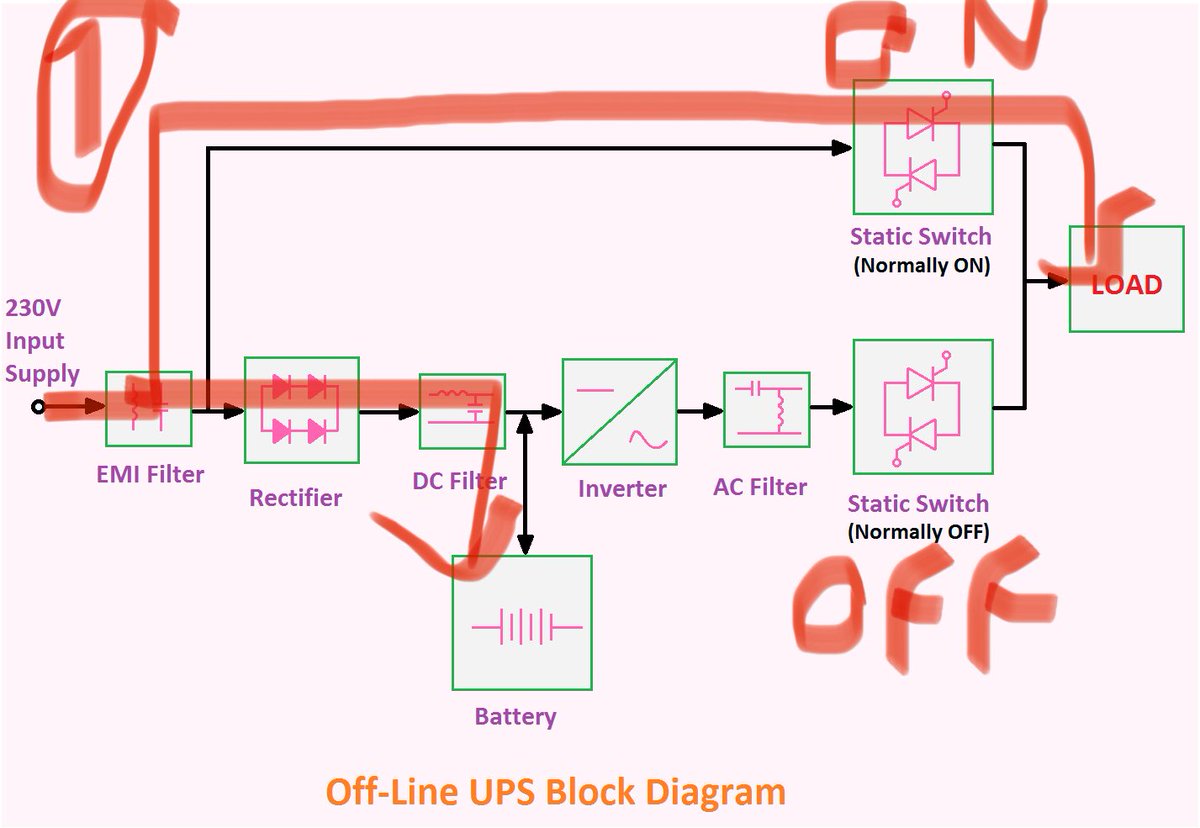

1- توفر المصدر الرئيسي

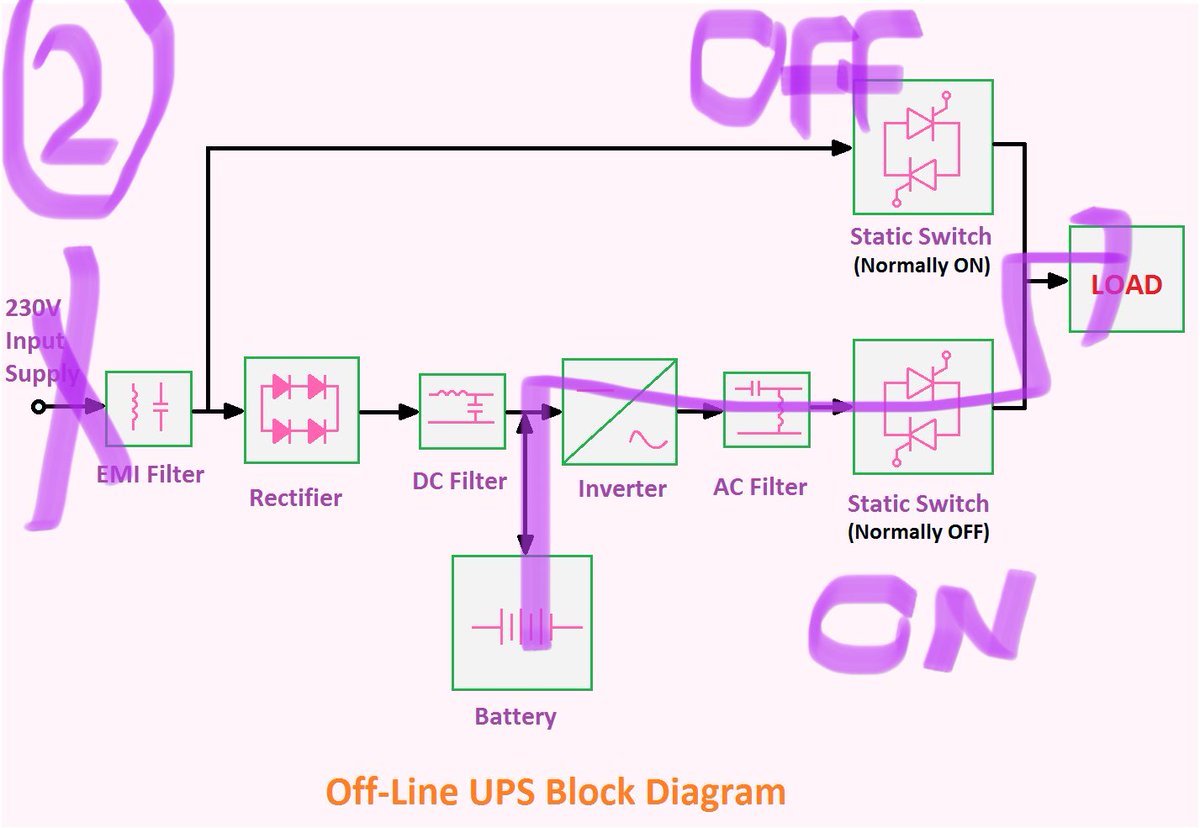

2- انقطاع المصدر الرئيسي
وطريقة عمل كل وضع كما هو موضح ومرقم بالترتيب بالصور أدناه.
أحد مميزات هذا النوع هو أن الحرارة الناتجة منها أقل بكثير من النوع الآخر بحكم أنه غير متصل بالحمل في حال وجود المصدر الرئيسي، أيضا سعره أقل مقارنة بالنوع الآخر.
لكن بحكم أنه غير متصل بالحمل في حال وجود المغذي الرئيسي، يوجد وقت للانتقال تغذية الحمل من المصدر الرئيسي إليه، وهو تقريبا ٥ ملي ثانية، لذا تستخدم مع الأحمال التي لا تسبب ضرر في انقطاع الكهرباء عنها ولو جزء من الثانية، كأجهزة الحاسب الآلي والطابعات.
