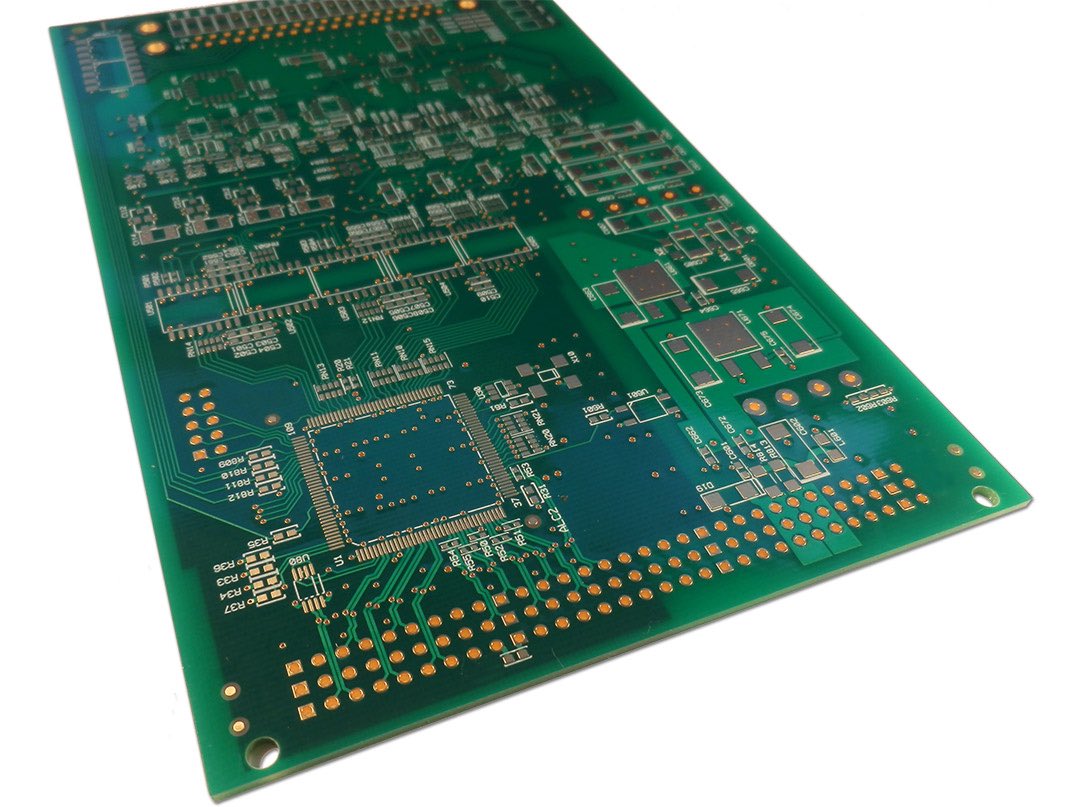

أغلبنا إن لم يكن جميعنا رأى اللوحة الموجودة في الصورة من قبل، خصوصا داخل أجهزة التحكم عن بعد (الريموت)، أو داخل أجهزة الحاسوب، فما هي؟ وكيف تصمم من الأساس؟
هذه الألواح تسمى PCB، وفي هذا الثريد سنتعرف عليه وعلى طريقة تصميمها.
@Electric_Engg
PCB (Printed Circuit Board)

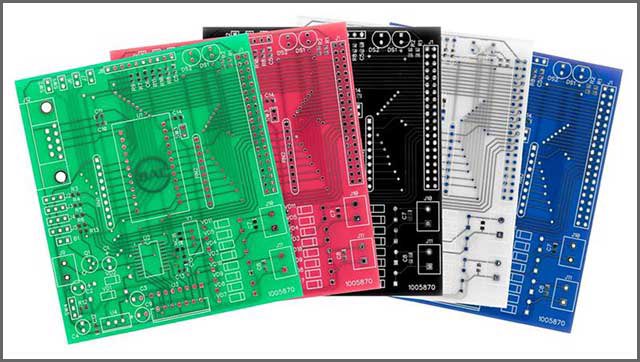

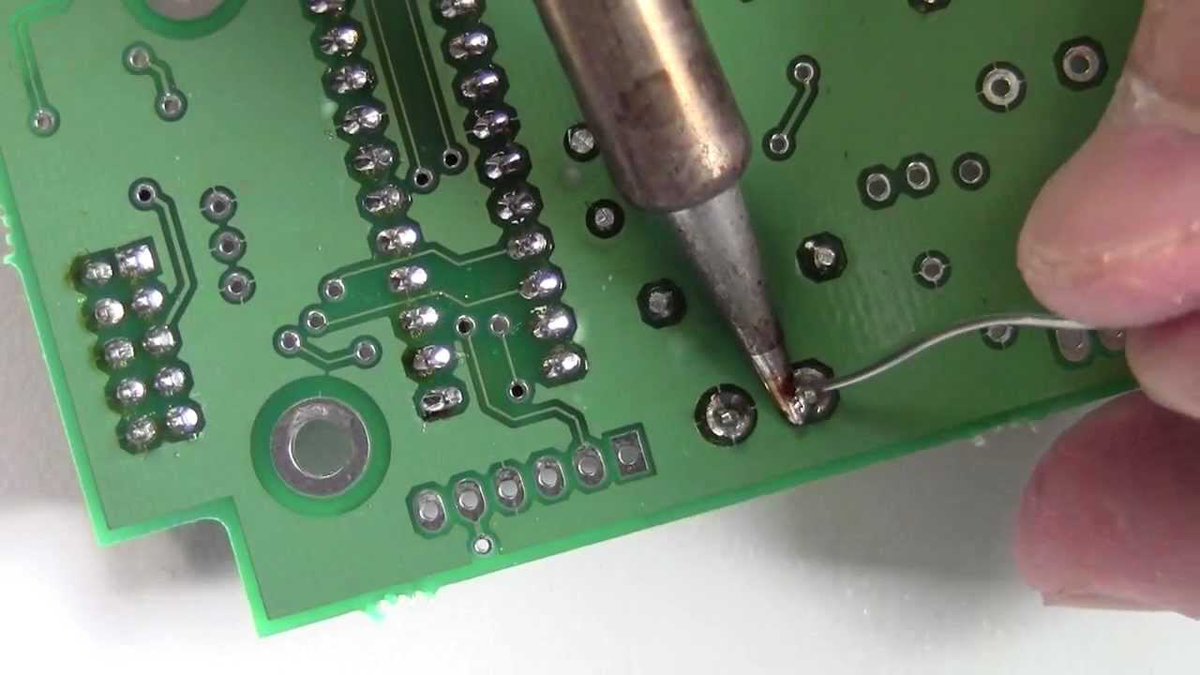

هي لوحة إلكترونية يتم طباعة الدوائر الكهربائية عليها، مع ترك فراغات(حفر) دائرية الشكل لوضع أرجل مكونات الدائرة الكهربائية ومن ثم تلحيمها فيما بعد لتصبح جاهزة الإستخدام، وتأتي بعدة ألوان .
كما يتم تصنيفها إلى ٣ أنواع بناء على عدد طبقات النحاس :
1- Single layer
2- Double layer
3- Multilayer

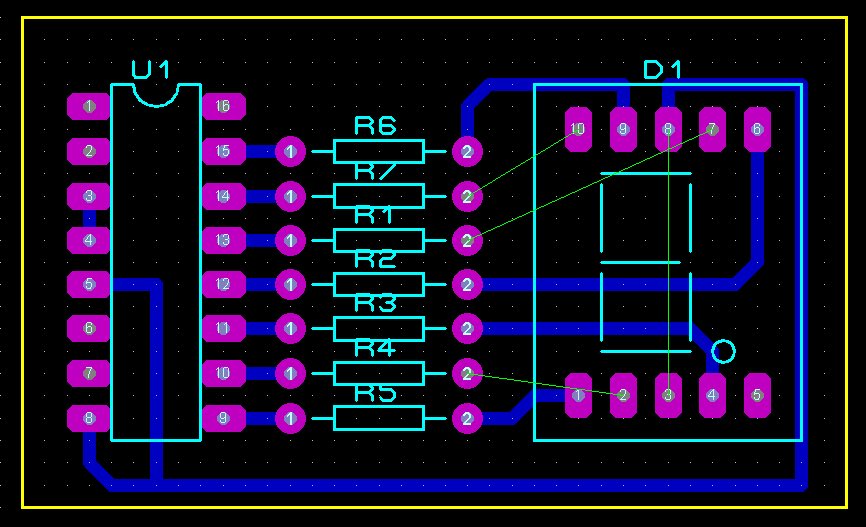

يوجد الكثير من البرامج التي تقوم بتصميم دوائر PCB، وأحد هذه البرامج هو Proteus ARES ، وهذه الصورة مثال على دائرة مصممة عن طريق ARES.
١-كم المسافة بين الحفرة والحفرة؟
٢-ماهي أبعاد القطعة؟
٣-كم نصف قطر الحفرة؟
٤-ماهو السمك المناسب لخطوط التوصيل؟
تقريبا هذه هي الأسئلة التي يجب أن تجيب عليها قبل أن تبدأ التصميم لتجنب الأخطاء التي قد تجبرك على إعادة التصميم من جديد، وسنرى كيف سنجيب على هذه الأسئلة.
١-كم المسافة بين الحفرة والحفرة؟
يعتمد على المسافة بين أرجل القطعة، وتكون موجودة في datasheet الخاصة بالقطعة.
٢-ماهي أبعاد القطعة؟
من المهم جدا أن نعلم أبعاد القطعة، وذلك لإعطاء القطعة مساحة كافية من اللوحة.

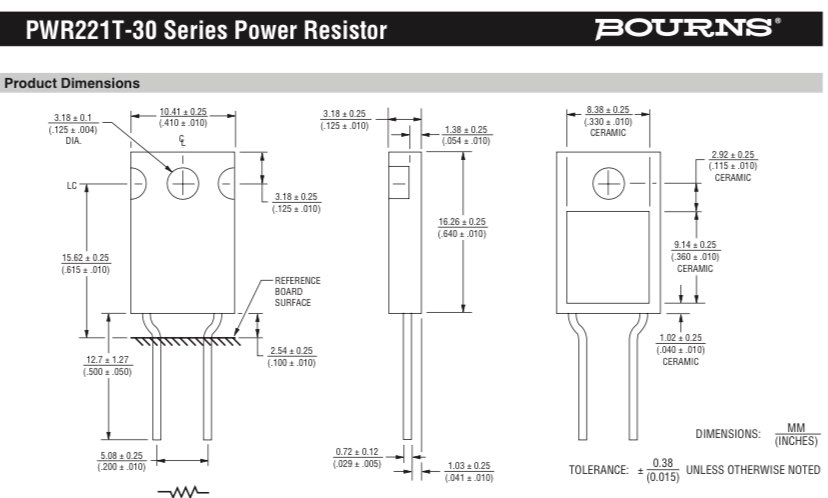

وهذا مثال لقطعة استخدمتها في مشروع تخرجي، وهي Power Resistor.
٣-كم قطر الحفرة؟

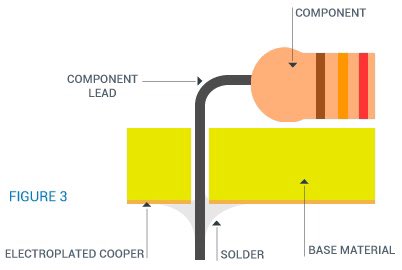

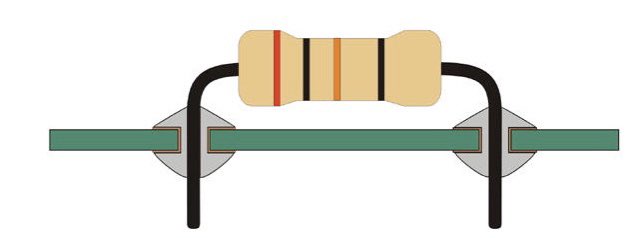

يعتمد على قطر أرجل القطعة، ونجدها في datasheet، ويفضل عدم أخذها كما هي في datasheet، بل إضافة كمية بسيطة جدا منها ، وذلك لكي لا تواجه صعوبة أثناء تلحيمها، أيضا لضمان مرور أرجل القطعة إلى الحفرة بكل مرونة، ومن ثم تثبيتها باللحام.
٤-ماهو السمك المناسب لخطوط التوصيل؟
يعتمد على كمية التيار التي سيحملها الموصل، فكلما كان التيار كبيرا كلما زاد سمك الموصل.

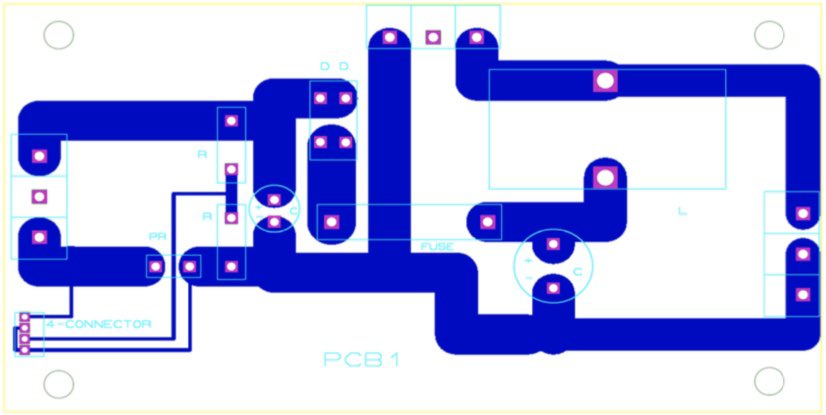

والتصميم التالي هو لدائرة PCB صممتها في مشروع تخرجي، سنلاحظ فيها جميع ما تحدثنا عنه في التغريدات السابقة.
انتهى.
