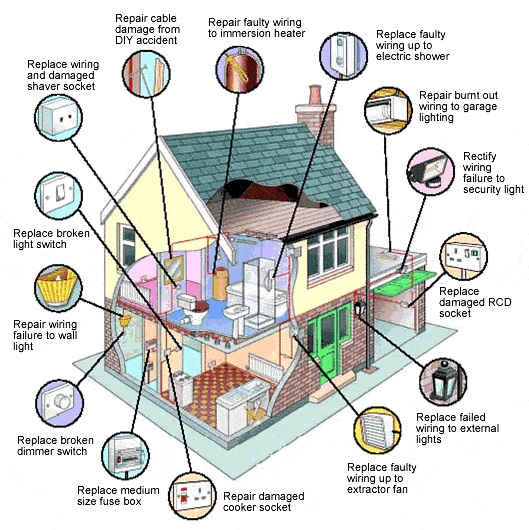

ثريد اليوم عن طرق توزيع وتمديد الكهرباء في المنازل
ايضا هذا الموضوع من المواضيع الي العمالة لعبت في البيوت والسبب ليس لديهم أي مهنية او قواعد صحيحه وجوابهم دايم الكل بيسوي كذا !!
نبدأ وعلى بركت الله
#مكرمه_الملك_سلمان7
#منع_التجول
#صالح_العريض
ايضا هذا الموضوع من المواضيع الي العمالة لعبت في البيوت والسبب ليس لديهم أي مهنية او قواعد صحيحه وجوابهم دايم الكل بيسوي كذا !!
نبدأ وعلى بركت الله
#مكرمه_الملك_سلمان7
#منع_التجول
#صالح_العريض
مراحل بند الكهرباء في المنازل:
1-التصميم
لابد من الزام المكتب الهندسي بتصميم مخططات الكهرباء تصميم صحيح اوالتعاقد مع مكتب او مهندس اخر لتصميم
2-التعاقد
لايوجد مقياس لدى غير اهل الاختصاص لمعرفة المقاول اوالفني الجيد لذا البحث بعنايه وسؤال اهل الاختصاص وليس سؤال العماله السائبة
1-التصميم
لابد من الزام المكتب الهندسي بتصميم مخططات الكهرباء تصميم صحيح اوالتعاقد مع مكتب او مهندس اخر لتصميم
2-التعاقد
لايوجد مقياس لدى غير اهل الاختصاص لمعرفة المقاول اوالفني الجيد لذا البحث بعنايه وسؤال اهل الاختصاص وليس سؤال العماله السائبة
3-التنفيذ
سوف نتوسع في هذا البند
طرق تنفيذ أعمال الكهرباء في المنازل:
1-مرحلة التكسير :
-يفضل استخدام الصاروخ في التكسير
-ارتفاع منسوب الافياش عن سطح البلاط 40-50 سم
-ارتفاع منسوب المفاتيح عن سطح البلاط 110-130 سم
-ارتفاع منسوب لوحة الكهرباء (الطبلون)عن سطح البلاط 150 سم
سوف نتوسع في هذا البند
طرق تنفيذ أعمال الكهرباء في المنازل:
1-مرحلة التكسير :
-يفضل استخدام الصاروخ في التكسير
-ارتفاع منسوب الافياش عن سطح البلاط 40-50 سم
-ارتفاع منسوب المفاتيح عن سطح البلاط 110-130 سم
-ارتفاع منسوب لوحة الكهرباء (الطبلون)عن سطح البلاط 150 سم
-ارتفاع منسوب الاباليك عن سطح البلاط 180 سم
-لا يتم التكسير في أي كتله خرسانية مثل الاعمدة .. الخ
-عند التكسير في السقف يتم استخدام مكينه الحفر Core Machine
-لا يتم التكسير في أي كتله خرسانية مثل الاعمدة .. الخ
-عند التكسير في السقف يتم استخدام مكينه الحفر Core Machine
2-مرحلة تمديد المواسير

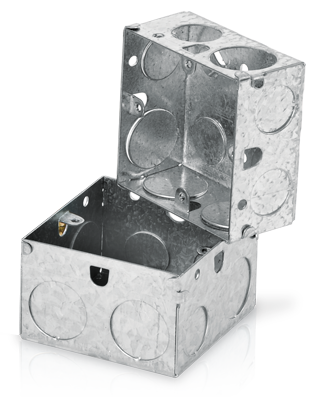

-يفضل استخدام العلب العميقة عمق 4سم
-يفضل استخدام المواسير السوداء
-لايفضل ابدا استخدام ليات الحنجور الا للتوصيل للاماكن القريبة جدا
-يفضل استخدام العلب العميقة عمق 4سم
-يفضل استخدام المواسير السوداء
-لايفضل ابدا استخدام ليات الحنجور الا للتوصيل للاماكن القريبة جدا
-تمديد الاسقف في حال سوف يتم تركيب جبس نازل تستخدم المواسير السود وفي حال لن يتم تركيب جبس نازل لا مانع من زراعة الليات البرتقالية مقاس 23 في الاسقف .
-لا يمنع من تمديد مواسير الكهرباء على الارض (الصبة) ثم يوضع عليها اسمنت حمايه من الكسر
-لا يمنع من تمديد مواسير الكهرباء على الارض (الصبة) ثم يوضع عليها اسمنت حمايه من الكسر
-لا ينصح بإستخدام علب القسامات نهائيا
-لاننسى تأسيس مواسير الانظمة الخارجية كاميرات المراقبة – الانترنت – نظام الدخول الانتركم – التلفزيون
-يتم تأسيس مواسير او ليات قوية لسحب الكابلات لاحقا 2" او اكبر
-يتم تغطية العلب بفلين قبل اللياسة
-لاننسى تأسيس مواسير الانظمة الخارجية كاميرات المراقبة – الانترنت – نظام الدخول الانتركم – التلفزيون
-يتم تأسيس مواسير او ليات قوية لسحب الكابلات لاحقا 2" او اكبر
-يتم تغطية العلب بفلين قبل اللياسة
3-مرحلة سحب الاسلاك :
تتم هذه المرحلة بعد الانتهاء من اعمال اللياسة
- يفضل استخدام النظام الامريكي لتوصيل الاسلاك وذلك بعدم استخدام علب التوزيع ,مباشرة من لوحة التوزيع الى اول نقطة او للجهاز مباشرة
- يتم سحب كل نظام على حده لا يتم سحب خط للأفياش والاضاءة معا او استخدام المعادل N
تتم هذه المرحلة بعد الانتهاء من اعمال اللياسة
- يفضل استخدام النظام الامريكي لتوصيل الاسلاك وذلك بعدم استخدام علب التوزيع ,مباشرة من لوحة التوزيع الى اول نقطة او للجهاز مباشرة
- يتم سحب كل نظام على حده لا يتم سحب خط للأفياش والاضاءة معا او استخدام المعادل N
- كل خط يحتوى على 3 اسلاك خط كهرباء L وخط المعادل N وخط الارضي G
- الافران 10ملم خط الكهرباء والمعادل و6 ملم الارضي
- التكييف والسخان المركزي 6ملم خط الكهرباء والمعادل و4 ملم الارضي
- السخان العادي 4ملم خط الكهرباء و2.5 ملم الارضي
- الافران 10ملم خط الكهرباء والمعادل و6 ملم الارضي
- التكييف والسخان المركزي 6ملم خط الكهرباء والمعادل و4 ملم الارضي
- السخان العادي 4ملم خط الكهرباء و2.5 ملم الارضي
- الافياش 4ملم خط الكهرباء والمعادل و2.5 ملم الارضي
- الاضاءة 2.5ملم خط الكهرباء والمعادل و1.5 ملم الارضي
- لخط الكهرباء يتم استخدام الالوان ( احمر – أصفر – أزرق )
- لخط المعادل ( Neutral ) يتم استخدام اللون ( الاسود )
- لخط الارضي يتم استخدام اللون ( الاصفر مع الاخضر )
- الاضاءة 2.5ملم خط الكهرباء والمعادل و1.5 ملم الارضي
- لخط الكهرباء يتم استخدام الالوان ( احمر – أصفر – أزرق )
- لخط المعادل ( Neutral ) يتم استخدام اللون ( الاسود )
- لخط الارضي يتم استخدام اللون ( الاصفر مع الاخضر )
- الالتزام بالألوان يساعد ويسهل عمليه الصيانة لاحقا
- تسحب اسلاك التلفزيون الدش و التلفون كل خط على حدة وخط كامل غير موصل فيه وليس مشترك مع أي خط كهرباء اخر
- يتم سحب كيبل الكهرباء عند تركيب عدادات شركة الكهرباء للحماية من السرقة
- تسحب اسلاك التلفزيون الدش و التلفون كل خط على حدة وخط كامل غير موصل فيه وليس مشترك مع أي خط كهرباء اخر
- يتم سحب كيبل الكهرباء عند تركيب عدادات شركة الكهرباء للحماية من السرقة
4 - مرحلة انشاء حفرة التأريض
- تتم قبل انهاء اعمال البلاط الخارجي للأحواش ولها اشتراطاتها ومقاساتها
- يتم توصيل الكيبل من الحفرة الى لوح الكهرباء الداخلية
- تتم قبل انهاء اعمال البلاط الخارجي للأحواش ولها اشتراطاتها ومقاساتها
- يتم توصيل الكيبل من الحفرة الى لوح الكهرباء الداخلية
5-اختيار لوحة الكهرباء ( الطبلون )
- يتم اختيار الطبلون حسب العداد الخارجي او اقل
- يمنع وضع لوحة كهرباء داخليه مقاس 100امبير وعداد الشركة 60 امبير
البعض يلجأ لمثل هذه الطريقة لعدم وجود خطوط اكثر في اللوح مقاس 60 أمبير لشركة معينه ويوجد شركات اخرى توفر احتياجك
- يتم اختيار الطبلون حسب العداد الخارجي او اقل
- يمنع وضع لوحة كهرباء داخليه مقاس 100امبير وعداد الشركة 60 امبير
البعض يلجأ لمثل هذه الطريقة لعدم وجود خطوط اكثر في اللوح مقاس 60 أمبير لشركة معينه ويوجد شركات اخرى توفر احتياجك
- شركات موثوقه في بيع الاسلاك والكابلات وليس للحصر( الرياض-بحرة -السويدي-الفنار-السعودية)
-شركات موثوقه لبيع لوح الكهرباء (شنايدر-ABB -ديرة-ليجراند)
* لا انصح بلوح الفنار لان سعرها بالنسبه لجودتها مبالغ فيها ايضا بعض القواطع لايوجد بها خاصيه Tripping انما فتح وقفل
-شركات موثوقه لبيع لوح الكهرباء (شنايدر-ABB -ديرة-ليجراند)
* لا انصح بلوح الفنار لان سعرها بالنسبه لجودتها مبالغ فيها ايضا بعض القواطع لايوجد بها خاصيه Tripping انما فتح وقفل
لا تثق باي عامل من العماله السائبة يمدح منتج فهو يمدح المنتج الذي يستفيد منه اما عمولات او هدايا (تقريبا العماله تمدح منتج واحد فقط)
الى هنا ونصل لنهايه هذا الثريد
وباب الاستفسار والنقاش مفتوح
دمتم بود
ومبارك عليكم الشهر
الى هنا ونصل لنهايه هذا الثريد
وباب الاستفسار والنقاش مفتوح
دمتم بود
ومبارك عليكم الشهر
