اليوم حاب اعمل ثريد سريع خفيف عن جهاز #التنفس_الصناعي ICU من وجهة نظر مهندسين الأجهزة الطبية بسم الله نبدأ مع المكونات الخارجية الأساسية لجميع الأجهزة
اليوم حاب اعمل ثريد سريع خفيف عن جهاز #التنفس_الصناعي ICU من وجهة نظر مهندسين الأجهزة الطبية بسم الله نبدأ مع المكونات الخارجية الأساسية لجميع الأجهزة

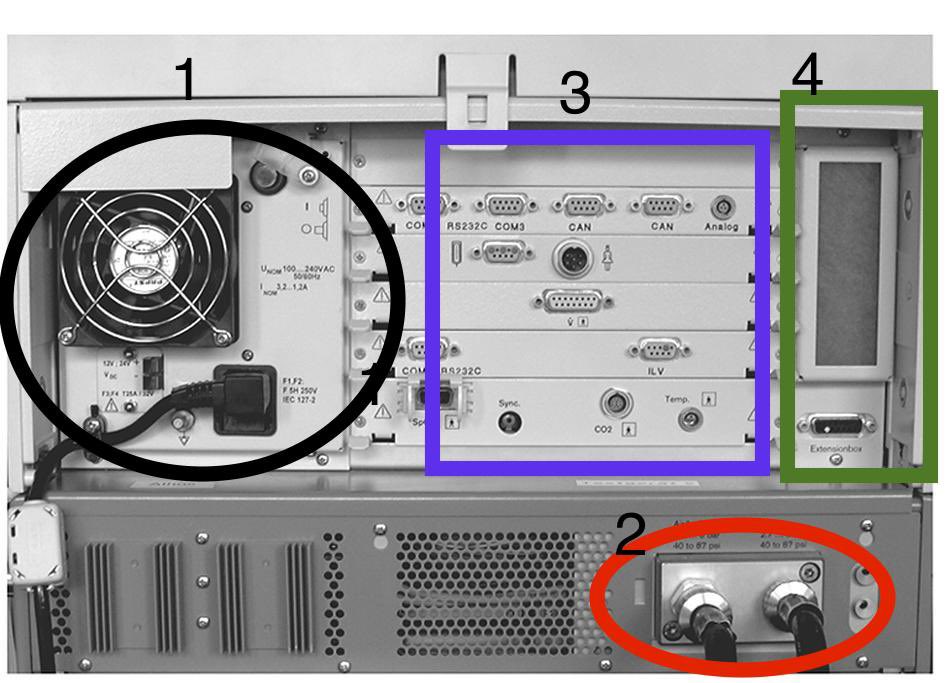

صوره إفتراضية للجهاز من الخلف
١- المغذي الرئيسي للجهاز بالكهرباء يوجد بداخلها دوائر كهربائية تغذية جميع الدوائر الإلكترونية بفولت معين ومحدد.
٢- مداخل الغازات وهي الأكسجين والهواء الطبي وهم عصب الجهاز .
٣-دوائر الكترونية
٤- فلاتر للحماية من الغبار .
١- المغذي الرئيسي للجهاز بالكهرباء يوجد بداخلها دوائر كهربائية تغذية جميع الدوائر الإلكترونية بفولت معين ومحدد.
٢- مداخل الغازات وهي الأكسجين والهواء الطبي وهم عصب الجهاز .
٣-دوائر الكترونية
٤- فلاتر للحماية من الغبار .

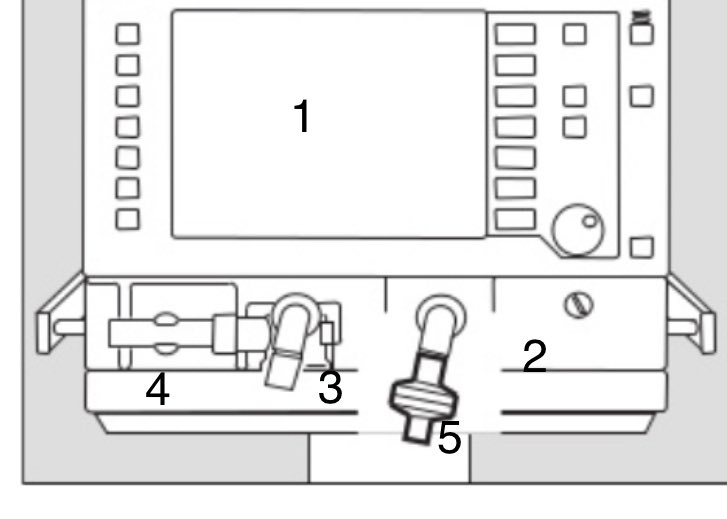

صورة إفتراضية للجهاز من الأمام :
١-شاشة التحكم الرئيسية للجهاز .
٢- صمام الشهيق عن طريقه يتم ضخ النفس للمريض.
٣-صمام الزفير عن طريقه يتم استقبال النفس من المريض
٤- حساس التدفق عن طريقة يتم تحليل نفس المريض من اهم الاجزاء للاطباء حيث انهم يعملو خططهم العلاجيه حسب النتايج
٥- فلتر
١-شاشة التحكم الرئيسية للجهاز .
٢- صمام الشهيق عن طريقه يتم ضخ النفس للمريض.
٣-صمام الزفير عن طريقه يتم استقبال النفس من المريض
٤- حساس التدفق عن طريقة يتم تحليل نفس المريض من اهم الاجزاء للاطباء حيث انهم يعملو خططهم العلاجيه حسب النتايج
٥- فلتر
خلونا نتفق الان انو دي المكونات الرئيسة لكل أجهزة التنفس الصناعي حقت العناية المركزة تحديداً مع اختلاف الشكل ممكن من موديل لموديل ومن مصنع لمصنع طيب كيف يعمل الجهاز هندسيًا ? ؟!
انا هنا بصراحة اترددت كثير من المسائلة القانونية اني احط صور من الداخل لشركة معينة عليه قررت اني أشرح نظرياً ايش الي بيحصل اثناء عملية التنفس للمريض بعد ما نوصل الكهرباء والغازات الطبية ونشغل الجهاز
جميع الشركات بتديك طريقة تشييك واضحه وصريحه بمجرد التشغيل لعمل تشيييك على كل القطع الداخلية قبل توصيل الجهاز على المريض وبعد الانتهاء منها تطلع نتيجة اما سليمة او ان هناك مشكله في مكان معين يجيب حلها
اول شي بيعمله الجهاز بعد ما نوصل الاكسجين والهواء الطبي من شبكة المستشفى انه بيكون من الداخل في منظمات لخفض ظغط الغازات من ظغط عالي لظغط واطي حسب الإحتياج الفعلي لكل نوع منهم هنا في المرحله دي بعض الشركات بتكون حاطه فلاتر تنقية للغازات
بعد ما الاكسجين والهواء يتنقو بيطلعو على صمامين منفصلين كل واحد لوحدة بيتم التحكم فيهم عن طريق بوردة الكترونية تفتح كل واحد بمقدار معين بعدها بتروح الغازات دي على منطقة الخلط او المكسر الي عن طريقة بيتم ضخهم عبر صمام الشهيق للمريض
جنب المكسر عادةً مايكون في صمام ال PEEP للامانة ماعرفت اترجمه بس بإختصار دا وظيفته انه مايسمح للمريض انه يطلع كل مكس الغازات من رئته زي ما انتو عارفين انو الرئتين عبارة عن مجموعه حويصلات هوائية الصمام دا وظيفته انه مايفرغها تماماً
خلونا نرجع لصمام الشهيق عادةً بيكون فيه حاجتين اساسية حساس لنسبة الأكسجين وصمام حماية صغير وظيفته انه يفرغ مكس الغازات اذا علي الضغط كحماية للمريض طيب بعد مابيرجع النفس من المريض بيعدي زي ما قلنا على صمام الزفير وبعدها
على حساس التدفق هنا عاد بتتم عملية تحليل الغازات وحجم وكمية الهواء ووو الخ وتظهر نتائجها في شاشة التحكم والعرض
حاولت قد ما أقدر اتكلم بالعامية واترجم المصطلحات للغه العربية وأبسط مكانيكية عمل الجهاز
شكراً لكم ❤️
