كما تعلمون القدرة Power هي حاصل ضرب الجهد في التيار في عامل القدرة Power-Factor(PF)
وعامل القدرة هو cosine فرق الزاوية بين الجهد والتيار
Cos(theta V -theta I)
إذا كانت موجة التيار متأخرة عن موجة الجهد تسمى Lagging PF وإذا متقدمة تسمى Leading PF وإذا ليس هناك تأخر او تقدم Unity PF
وعامل القدرة هو cosine فرق الزاوية بين الجهد والتيار
Cos(theta V -theta I)
إذا كانت موجة التيار متأخرة عن موجة الجهد تسمى Lagging PF وإذا متقدمة تسمى Leading PF وإذا ليس هناك تأخر او تقدم Unity PF
P = V x I cos(phi)
كيف استنتجنا هذه المعادلة؟
لو افترضنا الجهد والتيار في دائرة AC single-phase معطاه كما هو موضح أدناه. تصبح القدرة اللحظية instantaneous حاصل ضرب الجهد v(t) في التيار i(t)
فتصبح المعادلة حاصل ضرب cosine في cosine كما هو موضح.
#هندسة_كهربائية
كيف استنتجنا هذه المعادلة؟
لو افترضنا الجهد والتيار في دائرة AC single-phase معطاه كما هو موضح أدناه. تصبح القدرة اللحظية instantaneous حاصل ضرب الجهد v(t) في التيار i(t)
فتصبح المعادلة حاصل ضرب cosine في cosine كما هو موضح.
#هندسة_كهربائية
الان بالإمكان استخدام احد الصيغ من حساب المثلثات لحاصل ضرب cosine في cosine كما هو موضح فتصبح القدرة اللحظية كما نرى بالمعادلة.
#هندسة_كهربائية
#هندسة_كهربائية
والقدرة الفعلية هي معدل average القدرة اللحظية فتصبح تساوي
P=(V x I)/2 (cos(phi))
قيم الجهد والتيار maximum-values ولتحويلها الى RMS
Root Mean Square
نستخدم الصيغ أدناه فنستنتج معادلة القدرة المعلومة لديكم.

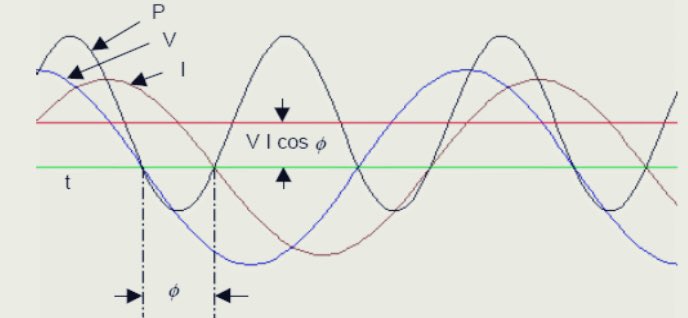

موضح علاقة waveforms القدرة اللحظية والجهد والتيار
#هندسة_كهربائية
P=(V x I)/2 (cos(phi))
قيم الجهد والتيار maximum-values ولتحويلها الى RMS
Root Mean Square
نستخدم الصيغ أدناه فنستنتج معادلة القدرة المعلومة لديكم.
موضح علاقة waveforms القدرة اللحظية والجهد والتيار
#هندسة_كهربائية
