بعد ماانتهينا من دورة الجهد المنخفض هنتكلم عن دورة التيار الخفيف للمهندس عبد الله الشاذلى وهو مجال واسع ومتفرع واتمنى أن أوفق فى فتح مجال للعمل للشباب فى هذا المجال عن طريق هذه الدورة
تحميل المادة العلمية
mediafire.com

mediafire.com/file/xqpfu883b…

1-ما هى مجالات أنظمة التيار الخفيف؟
1-نظان انذار الحريق
2- نظام كاميرات المراقبة
3-نظام التليفونات والنت
4-نظام التلفزيون
5-نظام النداء العام
6-نظام التحكم فى الدخول
7-نظام BMS
8-نظام استدعاء اللممرضات
9-الانتركم
10-مواقف السيارات
و..................

كل مجال ممكن يكون مجال منفصل قابلت مهندسين مختصين ب BMS واخرين مختصين باستدعاء اللممرضات وهكذا
-ملحوظة مهمة
هذا المجال متطور جدا وكل مدة يتغير بشكل جذرى لذلك ستجد فى النظام الواحد نوعين من الانظمة تقليدى وحديث
لذلك هذه الدورة تعتبر نواة فقط لهذا المجال

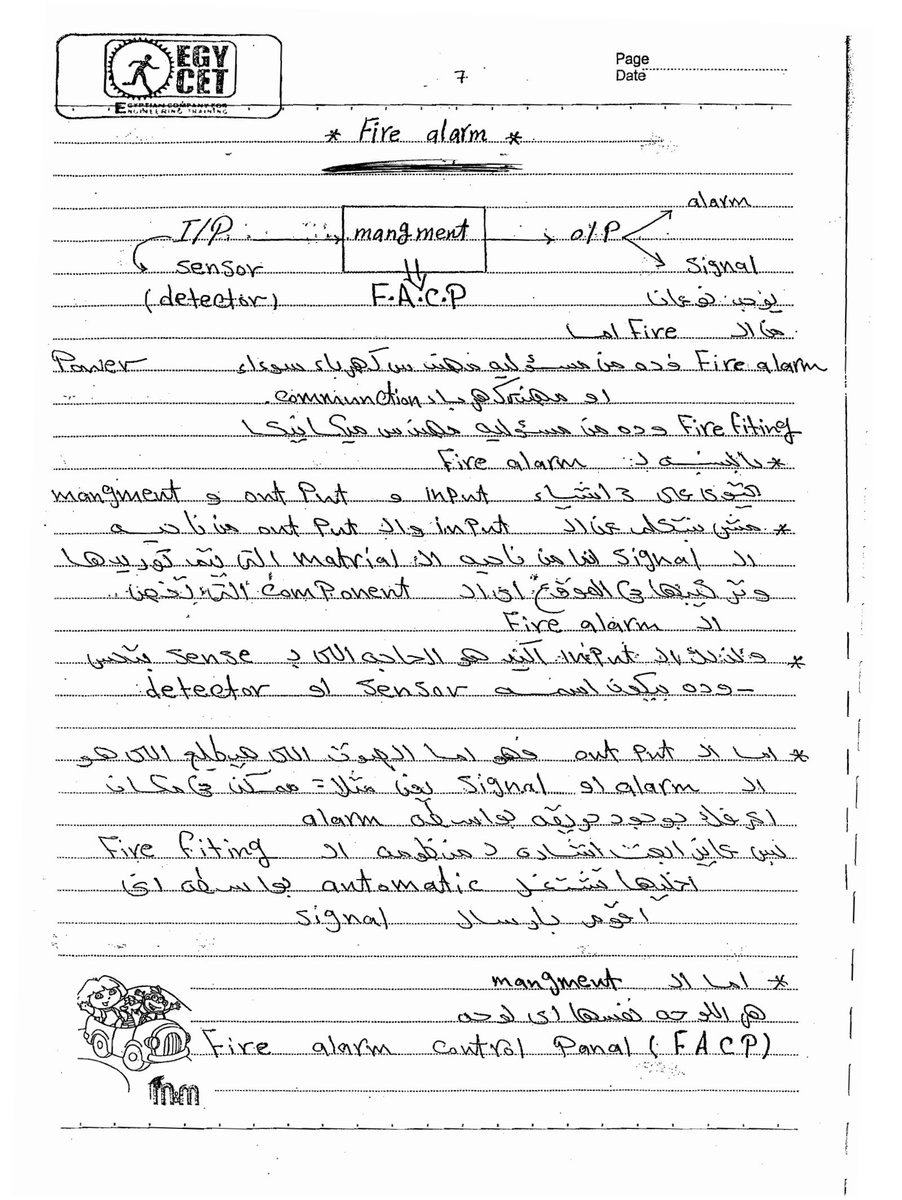

2-نظام انذار الحريق
مهندس الكهرباء او الاتصالات هو من يعمل بهذا النظام
بينما مهندس الميكانيكا هو المختص بنظام مقاومة الحريق

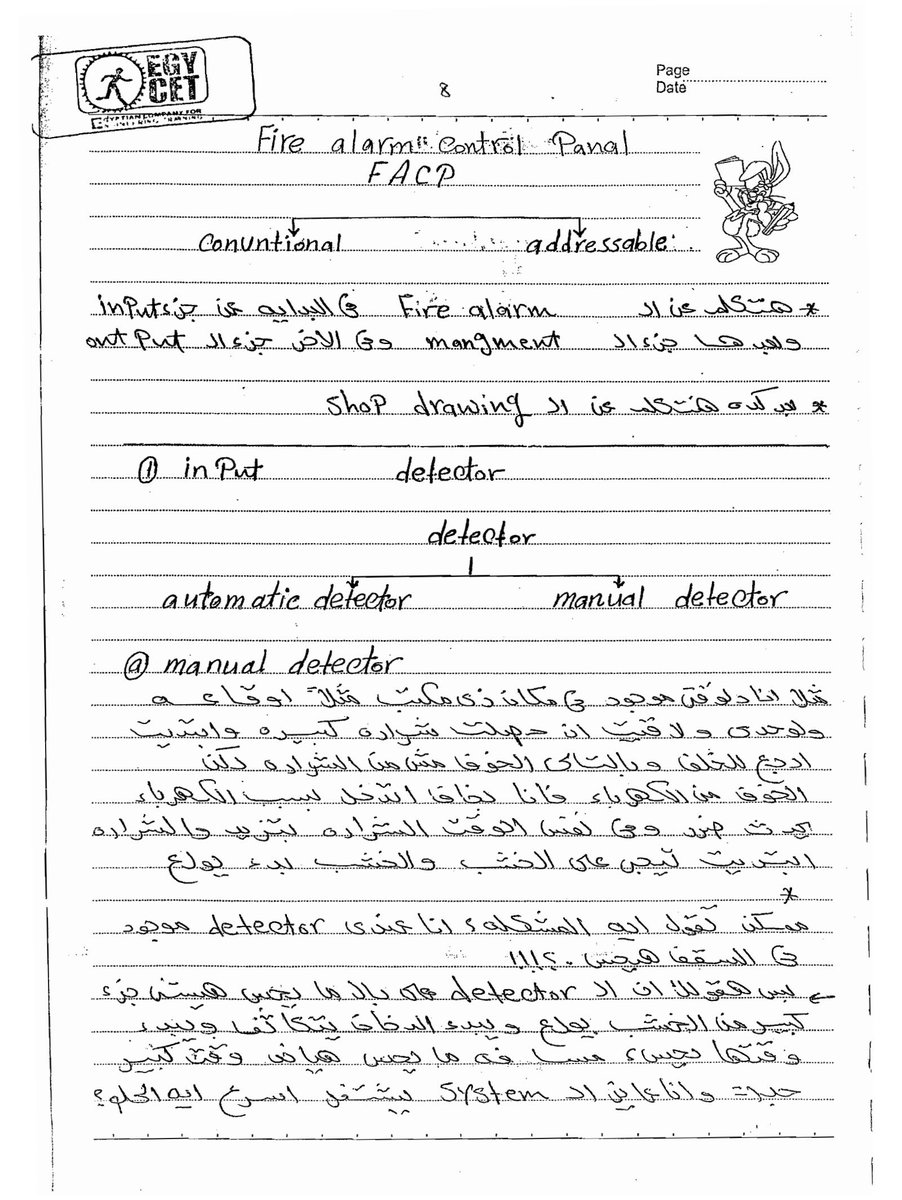

3-يوجد نوعين من نظام الحريق
التقليدى
والمعنون
ويتم الاستشعار بوجد حريق عن طريق نوعين
1- اليدوى
2-الحساسات

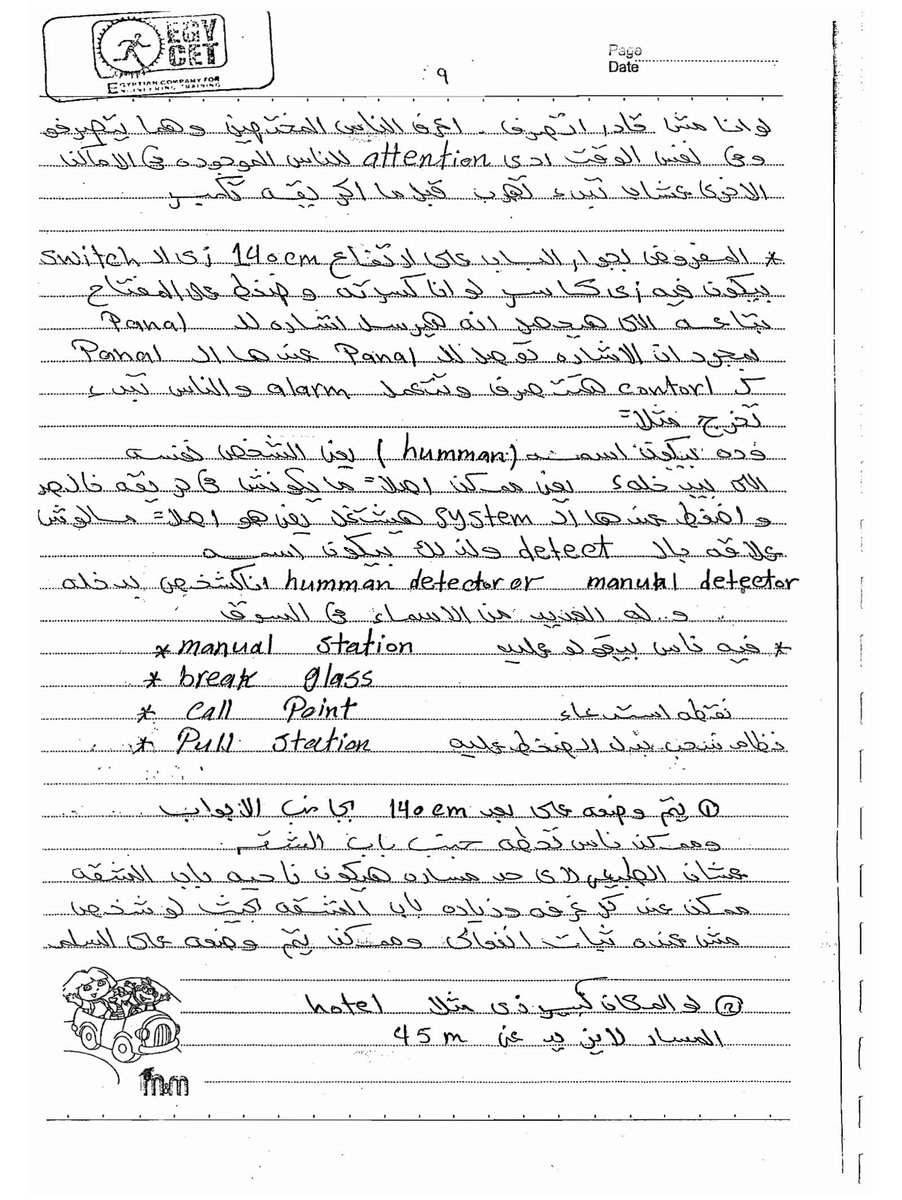

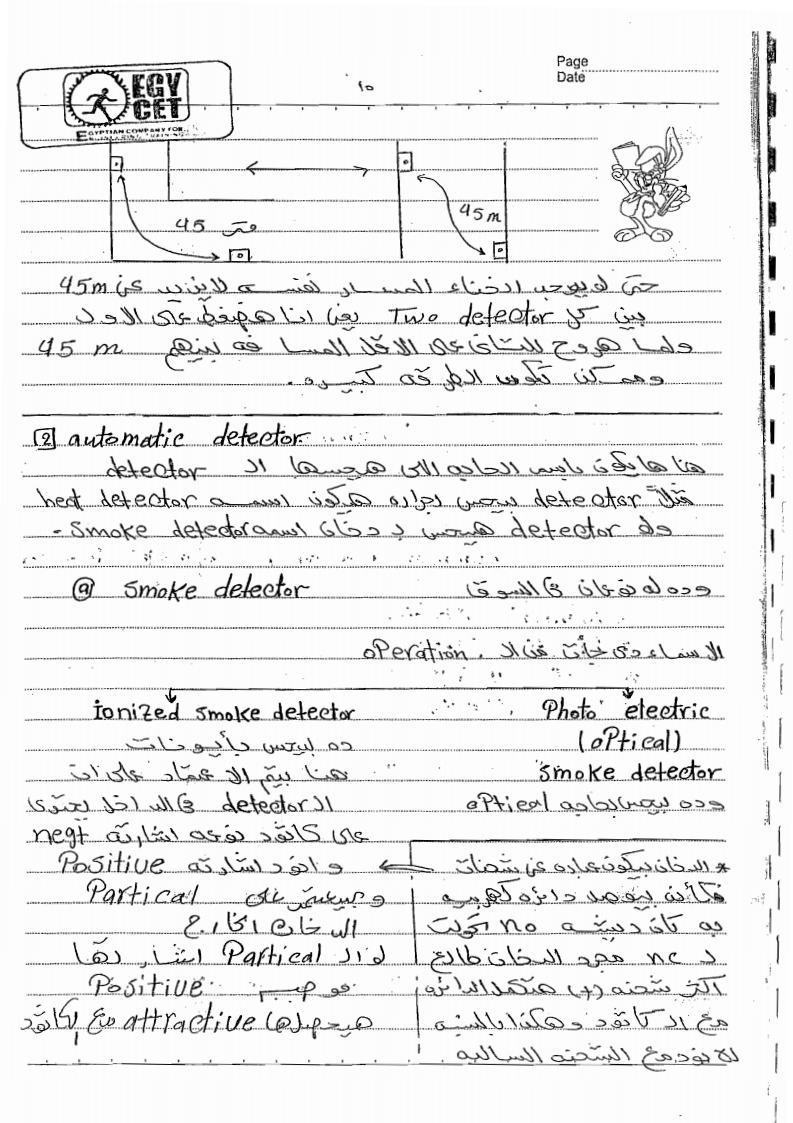

-اليدوى عن طريق كاسر زجاجى مع جرس مثل الصورة ويتم وضعه بحيث لاتزيد المسافة بين الكاسرين عن 45م

4-ننتقل الى انواع الحساسات

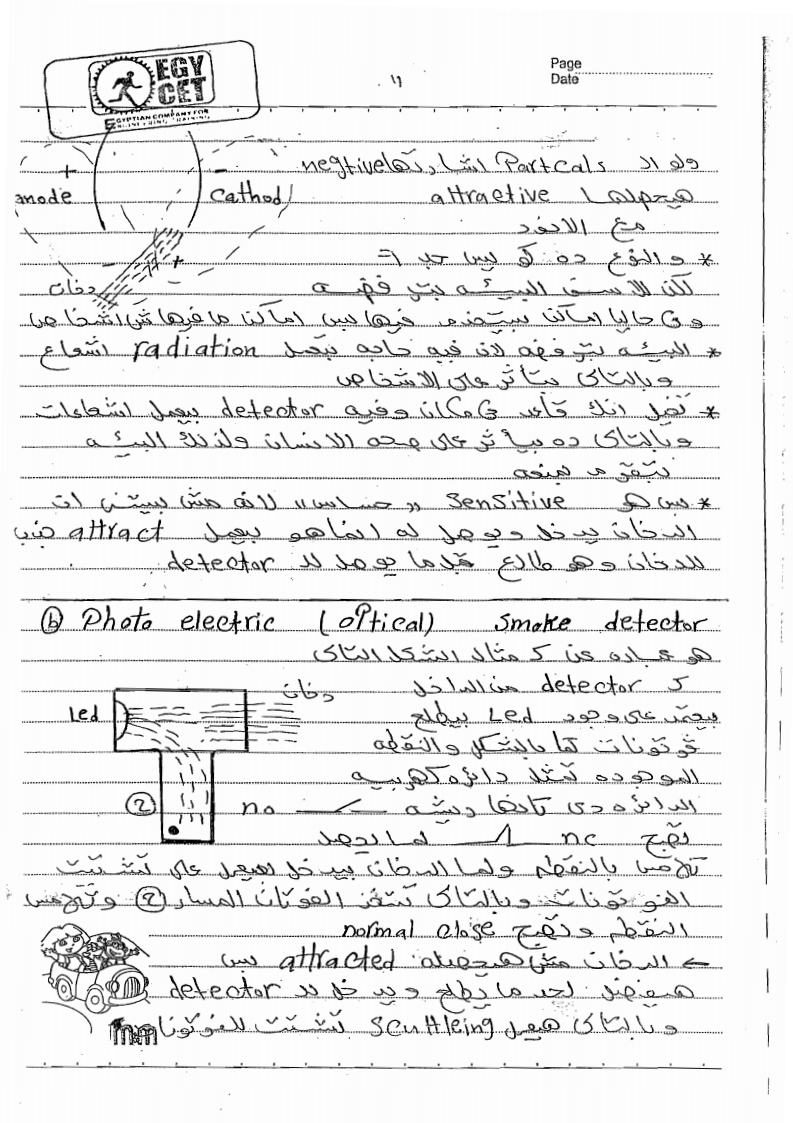

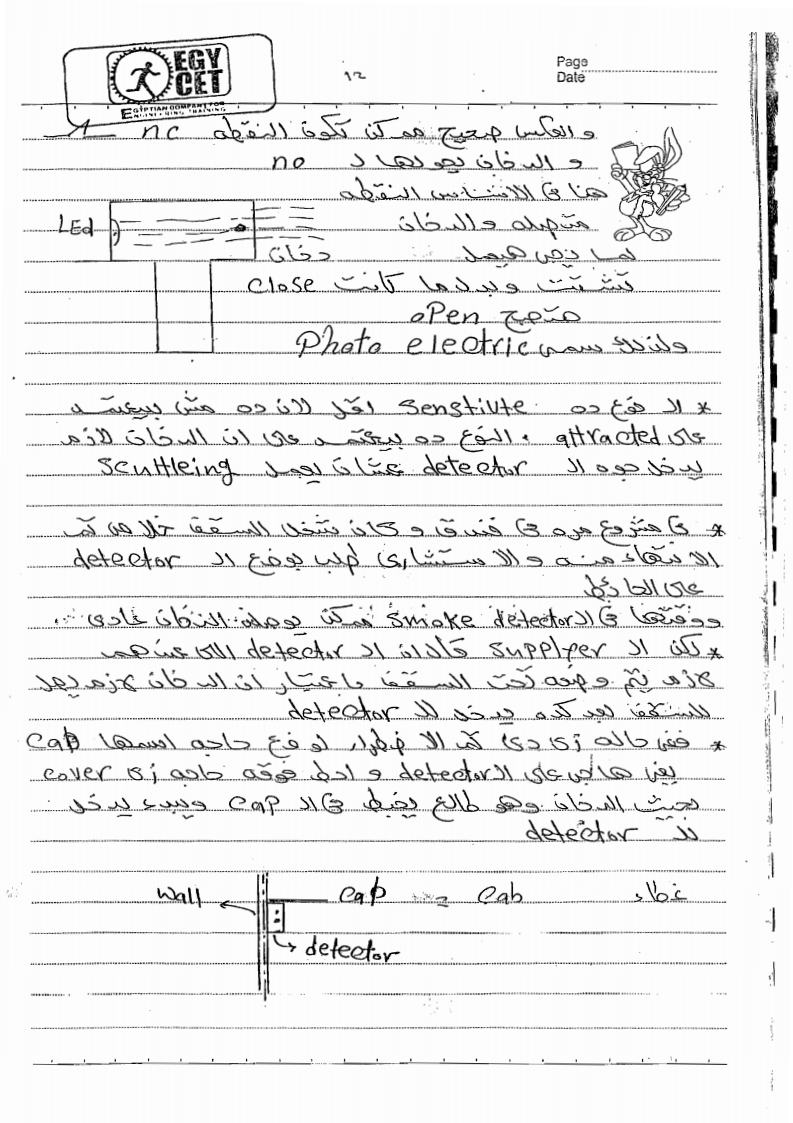

1-حساس الدخان وينتقسة الى قسمين
1-optical smoke detector
2-Ionization smoke detector

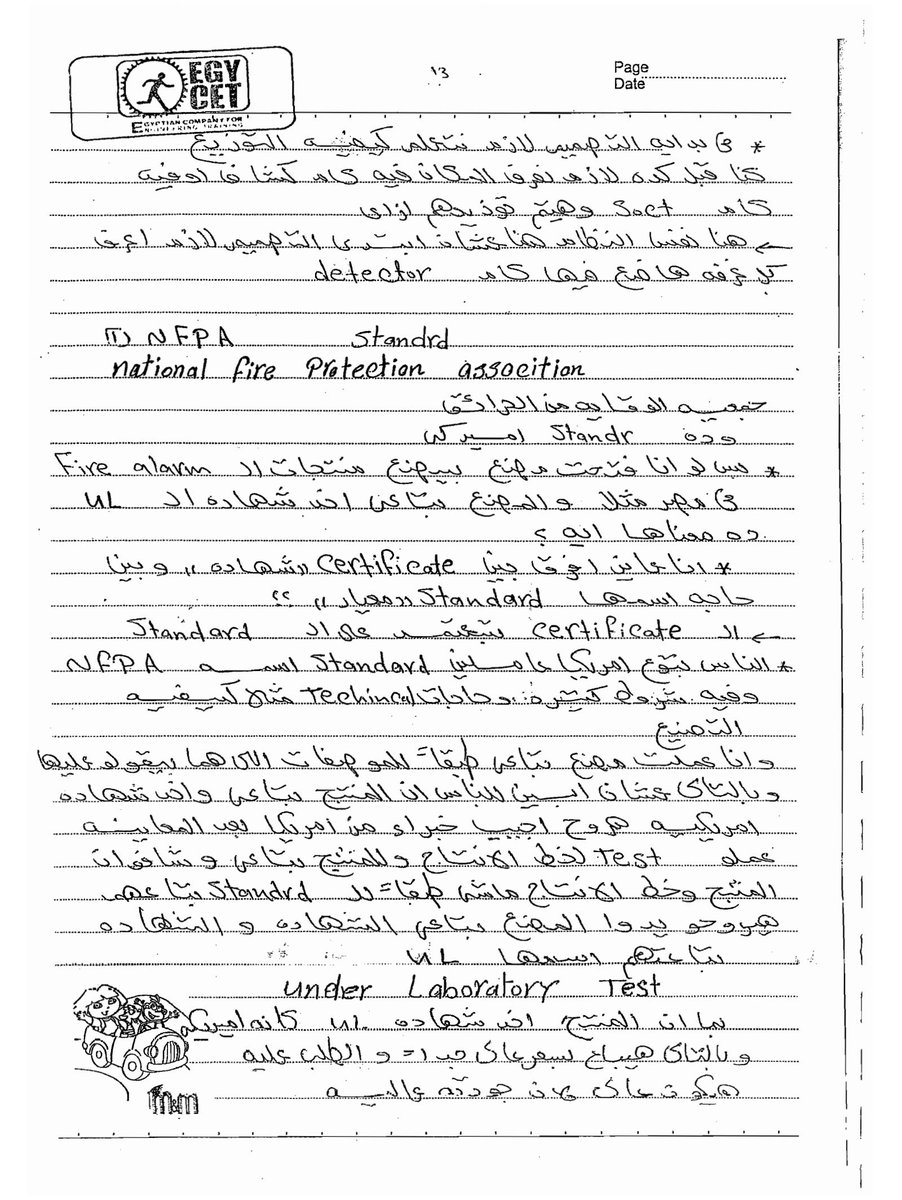

5-ما معنى هذه الرموز فى نظام انذار الحريق
NFPA
BR STANDARD
UL
VDS
LPCB

الاجابة هنا

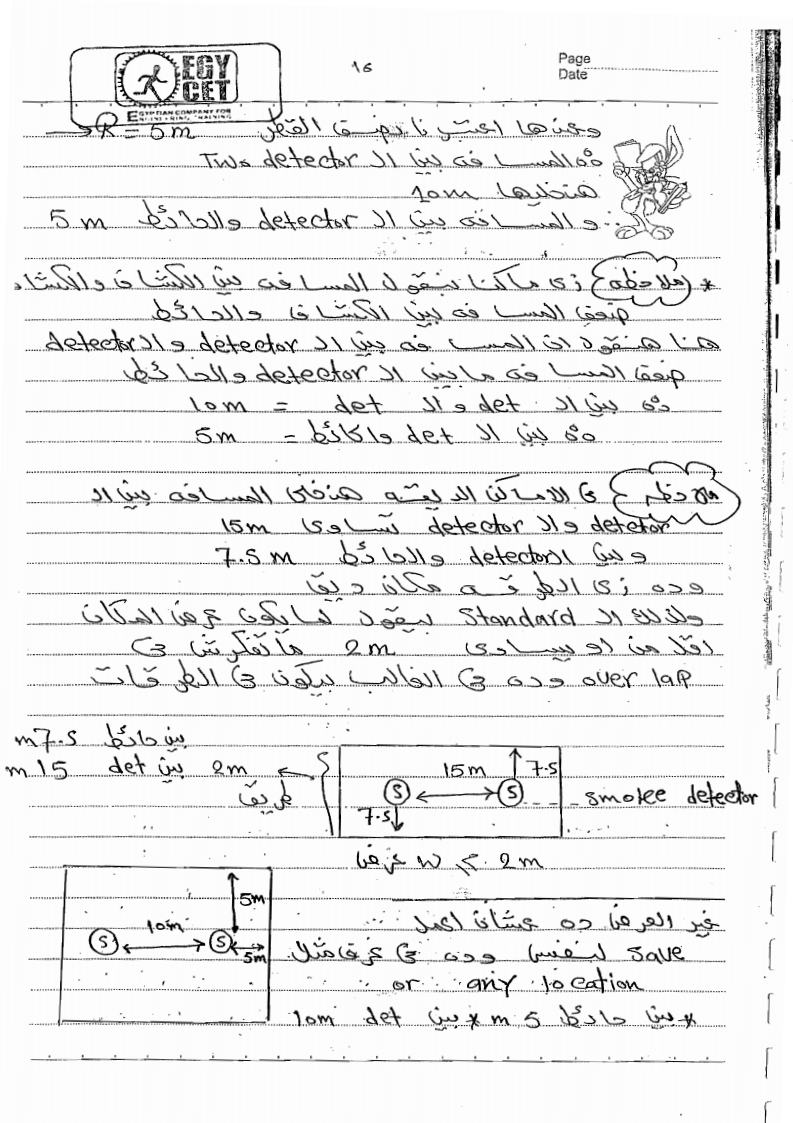

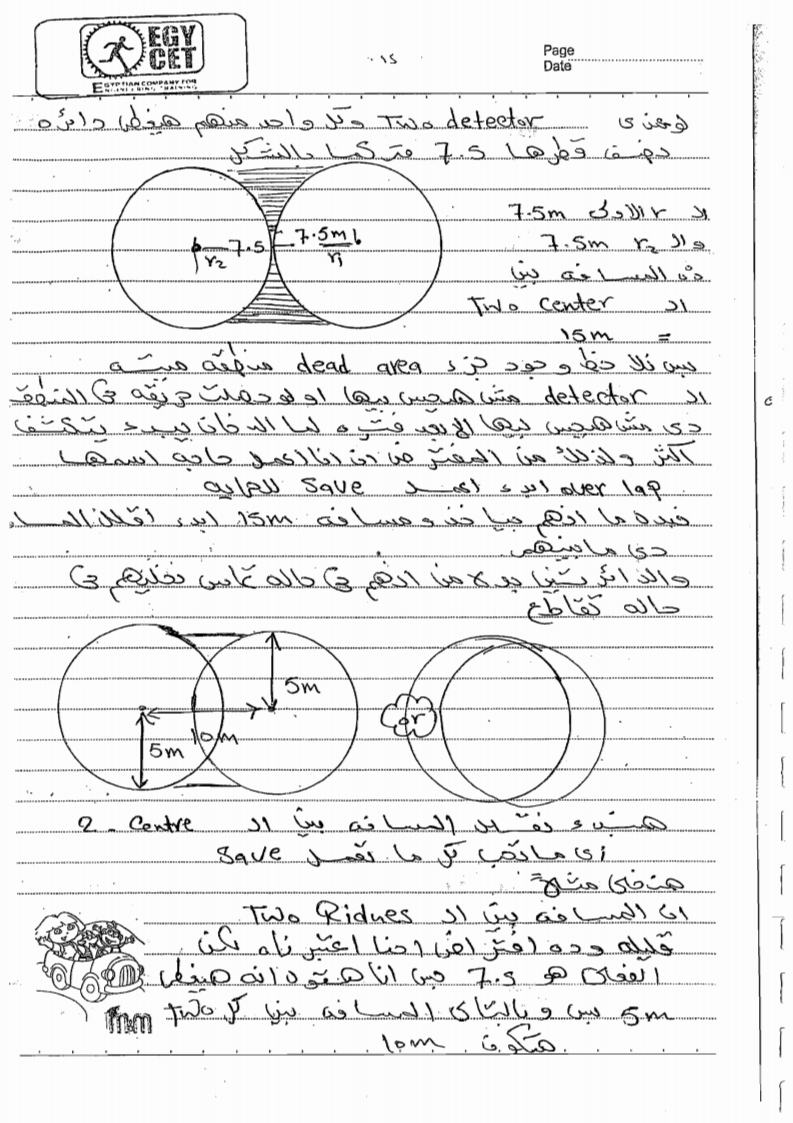

6-حساس الدخان
المسافة بين الحساس والاخر 10 م
الحساس وابعد نقطة 7.5
مناسب جدا للارتفاعات الصغيرة فى المبانى

بالنسبة للمرات يوجد جدول خاص بها للمسافات بين الحساسات
حد يعرف الجدول ؟😉

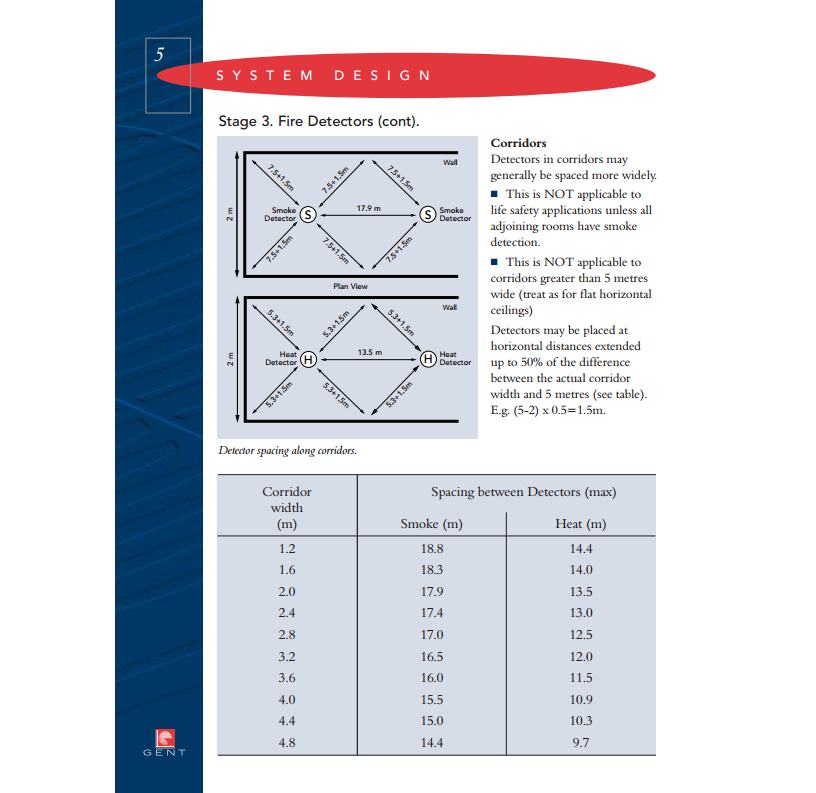

جدول شركة جنت الخاص بالممرات

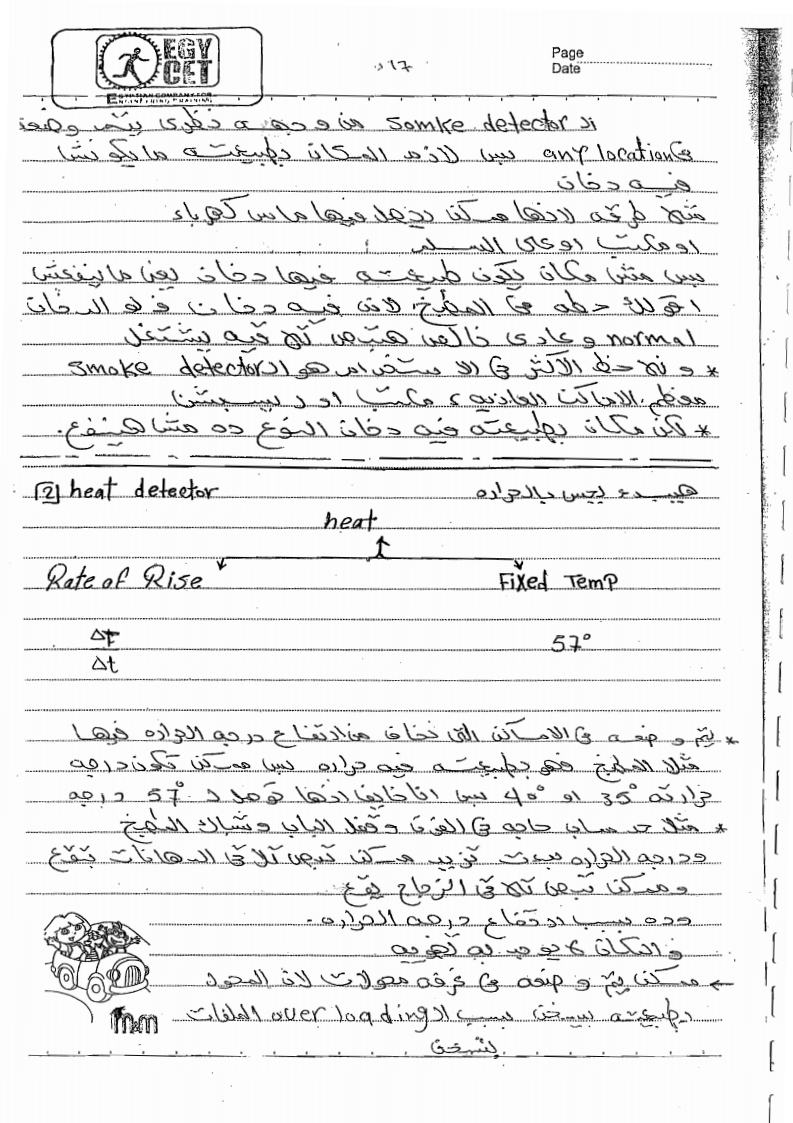

7-حساس الدخان
توجد اماكن مثل المطابخ والجراجات لو استخدمنا حساس الدخان سيحدث انذار كل لحظة لذلك نستخدم حساس الحرارة
المسافة بين الحساسات 7 م

8-سؤال مهم
هل ارتفاع السقف يئثر فى المسافة بين حساسات الحرارة
مثلا مكاتب ارتفاع السقف 3 م واخرى 6 م
هل المسافة بين حساسات الدخان واحدة؟

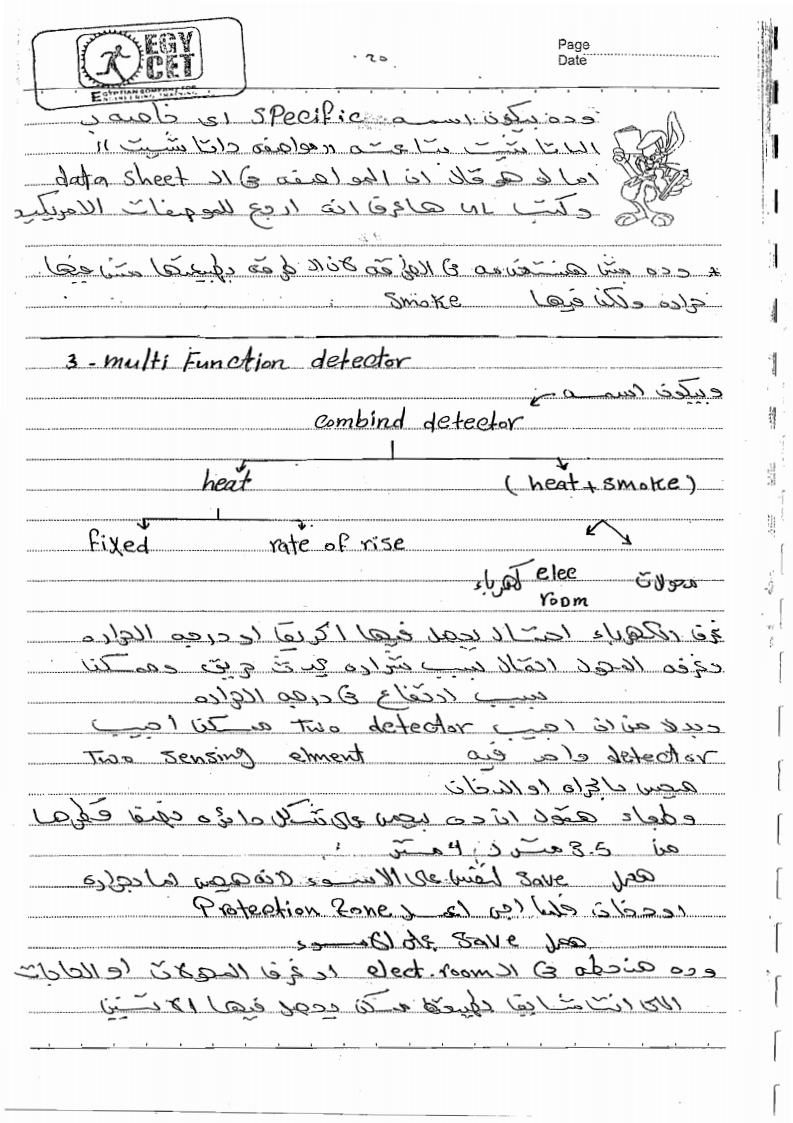

8-COMBINED DETECTOR
وهو عبارة عن حساس حرارة ودخان فى نفس الوقت ويستخدم فى غرف الكهرباء

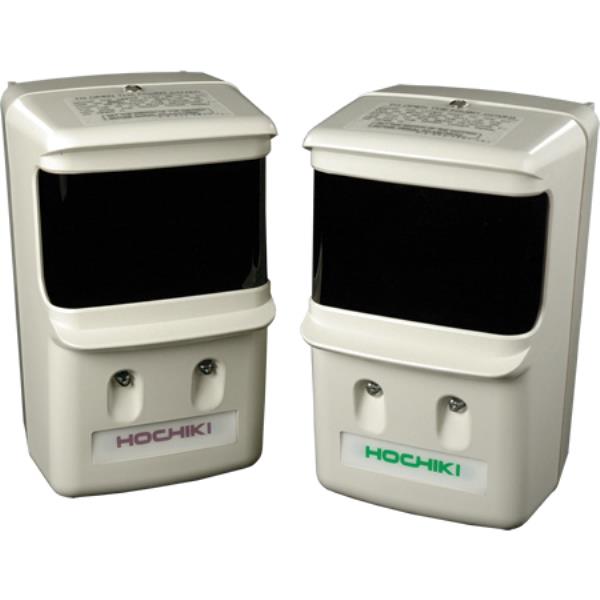

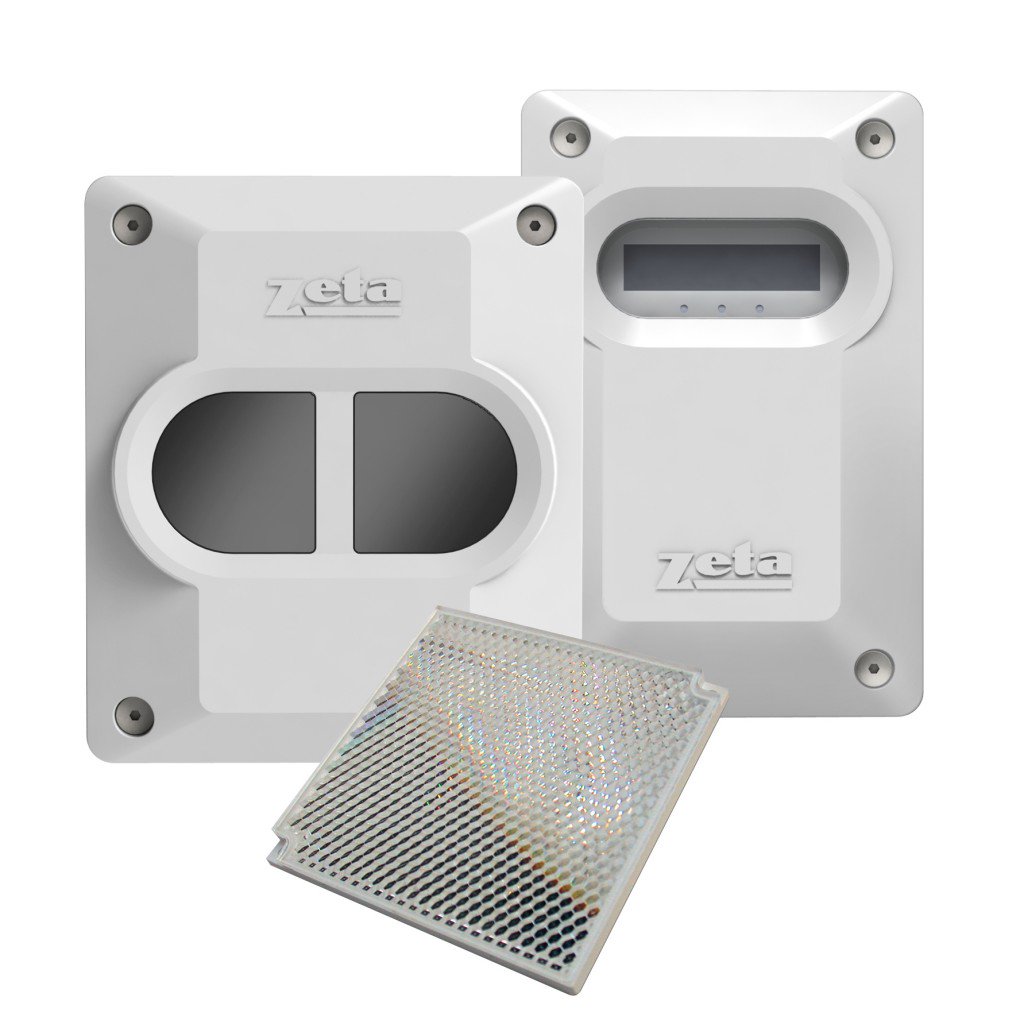

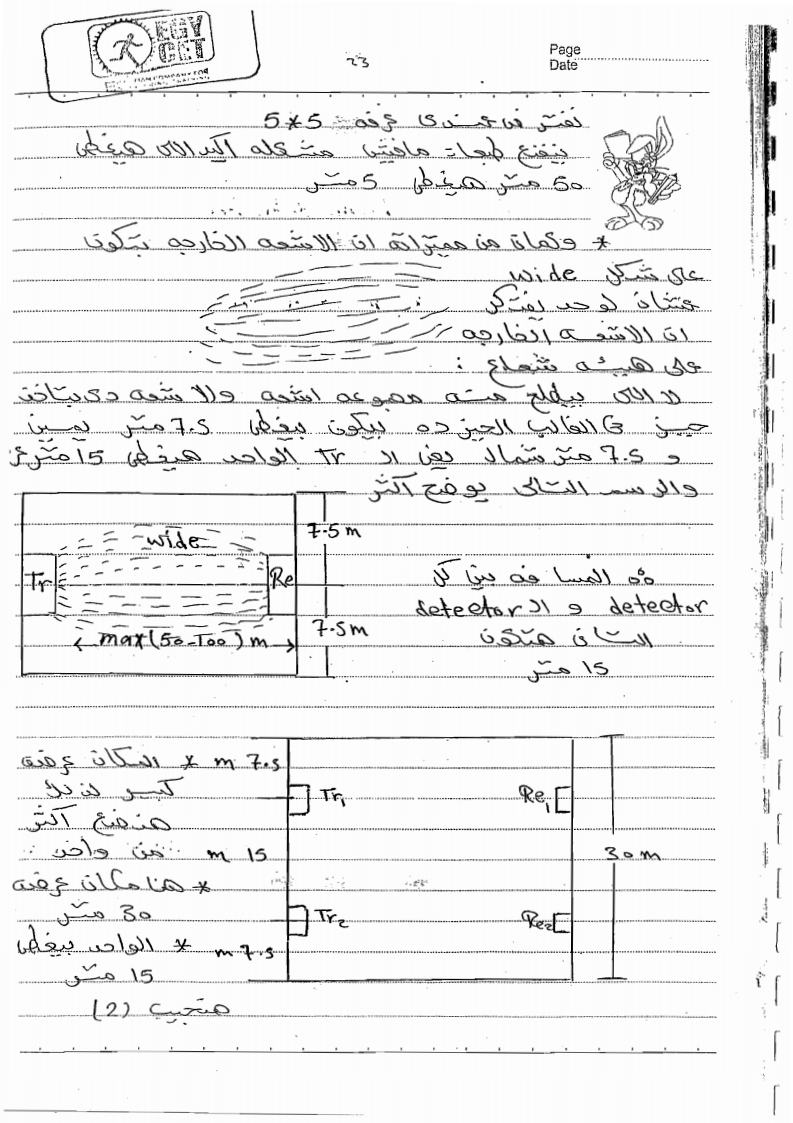

9-beam detector
هذا النوع من الحساسات ينصح بها بشكل قوى فى المستودعات والمصانع والاماكن ذات الارتفاع العالى وتغطى مسافة من 50 الى 100 م وهى عبارة عن باعث ومستقبل
