سأشرح القدرة غير الفاعلة بإختصار
Reactive Power
وحدتها فار VAr
Volt-Ampere-reactive

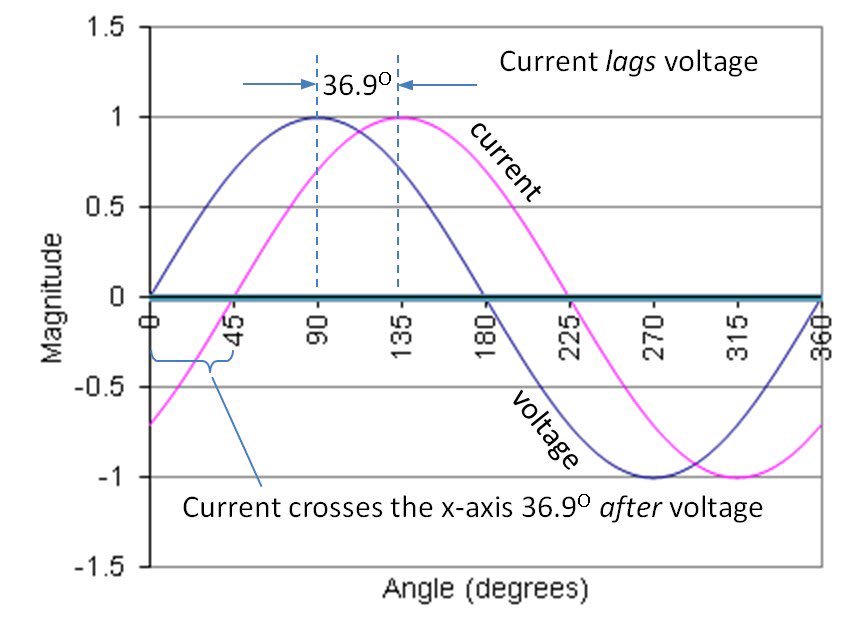

تتواجد فقط في نظام التيار المتردد AC عندما يكون هناك إختلاف بين طوري الجهد والتيار not-in-phase، أي يكون هنالك إختلاف بين بداية موجة waveform الجهد وموجة التيار أو مايسمى إزاحة. #هندسة_كهربائية
Reactive Power
وحدتها فار VAr
Volt-Ampere-reactive
تتواجد فقط في نظام التيار المتردد AC عندما يكون هناك إختلاف بين طوري الجهد والتيار not-in-phase، أي يكون هنالك إختلاف بين بداية موجة waveform الجهد وموجة التيار أو مايسمى إزاحة. #هندسة_كهربائية
لكن ما هو مفهومها ومن أين تأتي وما هي فائدتها؟
لتبسيط مفهومها لو كان لدينا حصان يسحب عربة على مسار قطار بزاوية معينة مثل ماهو موضح بالصورة فإن القدرة الظاهرية apparent هي قوة الشد على الحبل. جزء من هذه القدرة هي القدرة الفاعلة active وهي التي تحرك العربة للأمام وهي العمل الحقيقي
لتبسيط مفهومها لو كان لدينا حصان يسحب عربة على مسار قطار بزاوية معينة مثل ماهو موضح بالصورة فإن القدرة الظاهرية apparent هي قوة الشد على الحبل. جزء من هذه القدرة هي القدرة الفاعلة active وهي التي تحرك العربة للأمام وهي العمل الحقيقي

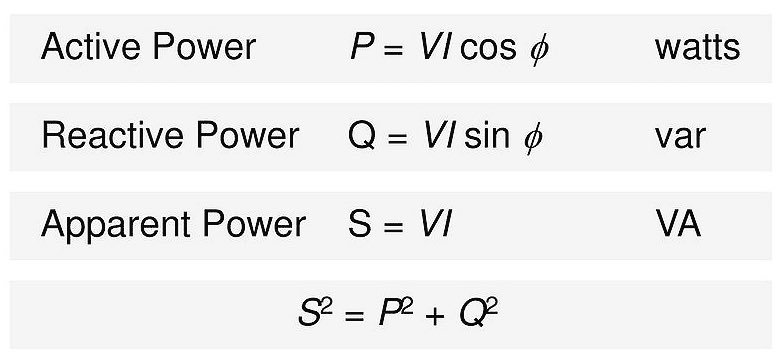

كلما زادت الزاوية كلما قلت القدرة الفاعلة وتزيد القدرة غير الفاعلة. فالقدرة الفاعلة هي حاصل ضرب الجهد في التيار فيcosine الزاوية والقدرة غير الفاعلة حاصل ضرب الجهد في التيار فيsine الزاوية. فنلاحظ أن القدرة غير الفاعلة ضرورية لكن لا تقوم بعمل حقيقي،في هذا المثال سحب العربة للأمام

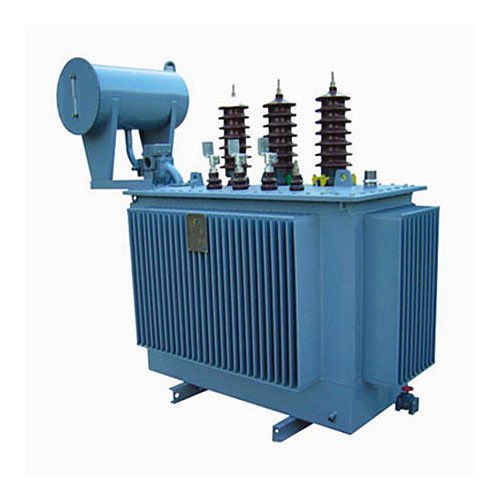

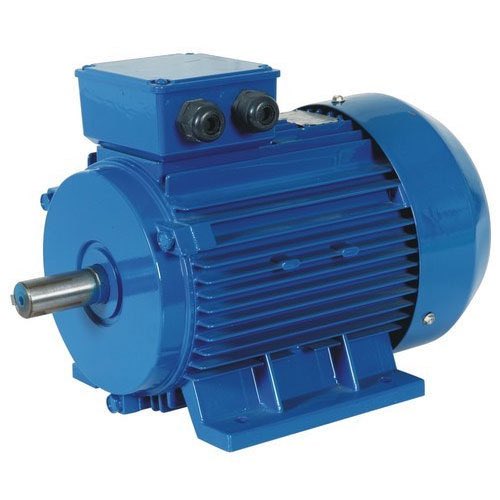

من أين تأتي في نظم الكهرباء؟ تأتي عادة من الأحمال التي تكون عبارة عن المحركات الحثية أو من المحولات والتي تستهلك قدرة غير فاعلة لتقوم بعملها. ويتم في المقابل توليد قدرة غير فاعلة عن طريق المولدات ومعوضات القدرة غير الفاعلة لتزويد النظام الكهربائي بإحتياجه من القدرة غير الفاعلة.
ماهي فائدة التحكم بها؟
كما ذكر سابقاً هي لا تقوم بعمل حقيقي لكن هي ضرورية في الشبكات الكهربائية وإذا لم تتوفر بشكل كافي قد يؤدي إلى إنقطاع كامل للكهرباء blackout ومن أشهر الإنقطاعات في العالم بسبب نقص القدرة غير الفاعلة الإنقطاع الذي حدث بشمال أمريكا في 2003. #هندسة_كهربائية
كما ذكر سابقاً هي لا تقوم بعمل حقيقي لكن هي ضرورية في الشبكات الكهربائية وإذا لم تتوفر بشكل كافي قد يؤدي إلى إنقطاع كامل للكهرباء blackout ومن أشهر الإنقطاعات في العالم بسبب نقص القدرة غير الفاعلة الإنقطاع الذي حدث بشمال أمريكا في 2003. #هندسة_كهربائية

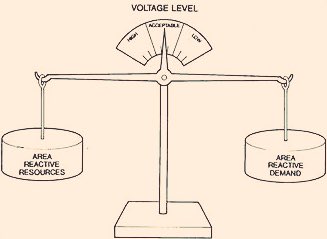

فالتحكم وإدارة القدرة غير الفاعلة في الشبكات الكهربائية مهمة جداً وهي مؤشر الحفاظ على إستقرارية الجهد voltage-stability. مثل ما هو معلوم الجهد في أي شبكة كهربائية لابد أن لا يقل أو يزيد عن حد معين عادة +-5%. فعدم وجود قدرة غير فاعلة بشكل كافي بالشبكة يؤدي لإنخفاض الجهد
وزيادة وجود القدرة غير الفاعلة يؤدي لزيادة الجهد.

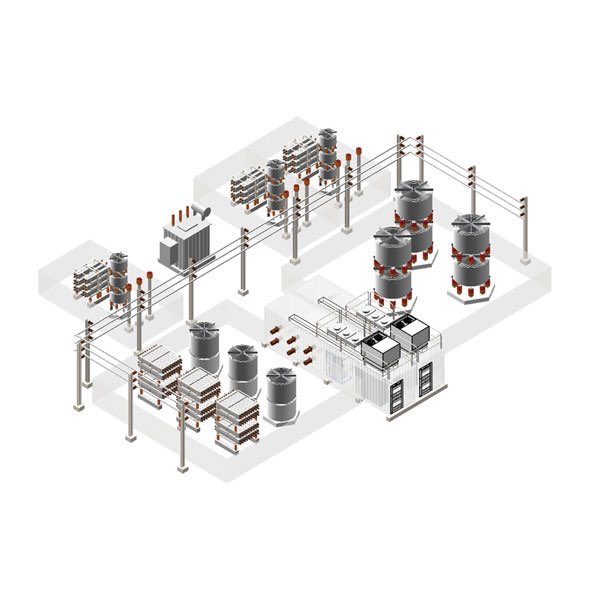

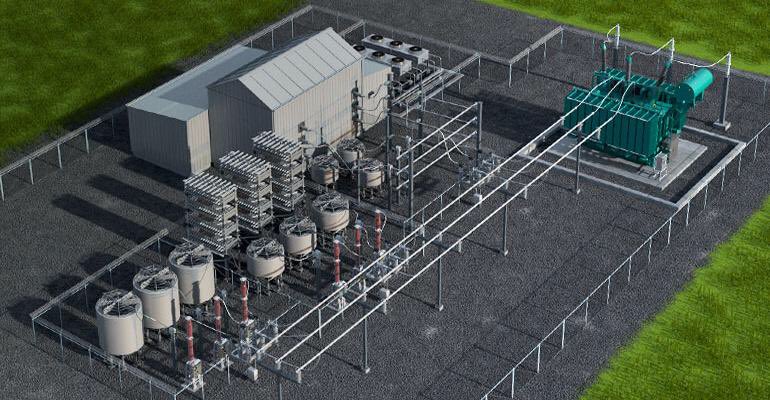

من أشهر معوضات القدرة غير الفاعلة
Reactive power compensators
المولدات التي لديها القدرة بالتحكم بالقدرة غير الفاعلة
المكثفات capacitor banks
SVC Static VAr Compensator
Statcom Static Synchronous Compensator
#هندسة_كهربائية
من أشهر معوضات القدرة غير الفاعلة
Reactive power compensators
المولدات التي لديها القدرة بالتحكم بالقدرة غير الفاعلة
المكثفات capacitor banks
SVC Static VAr Compensator
Statcom Static Synchronous Compensator
#هندسة_كهربائية
حاولت أن أختصر قدر الإمكان وإن شاء الله تكون المعلومات مفيدة لكم. موضوع القدرة غير الفاعلة موضوع مهم في الشبكات الكهربائية وكثير من الأبحاث نشرت وإهتمت به. أيضاً يوجد أبحاث عليه عند وجود #الطاقة_المتجددة مؤخراً بالشبكات ومازال تحت البحث خاصة بعد زيادة مشاركة هذه المصادر.
